穿孔吸音复合板施工方案.doc

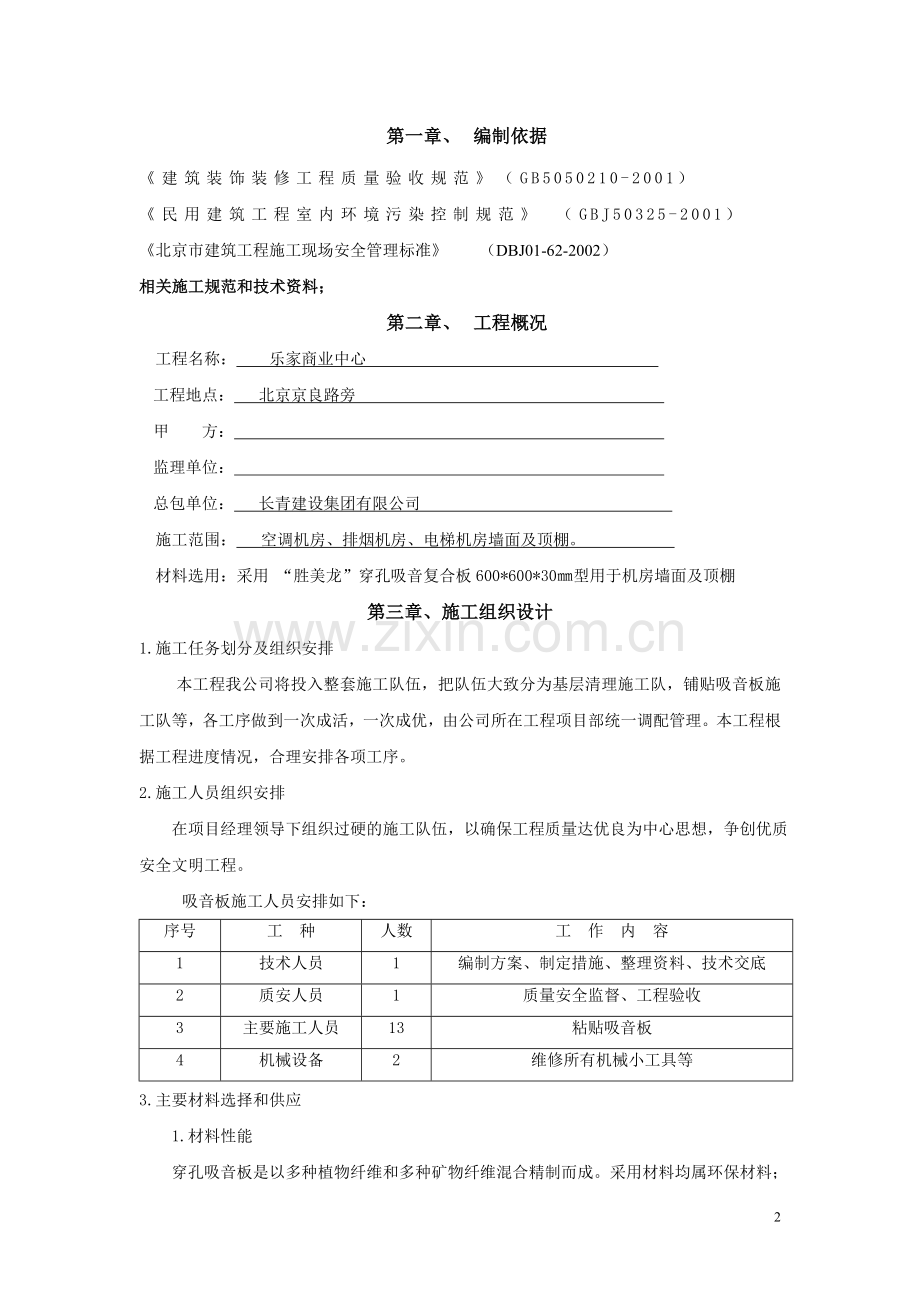

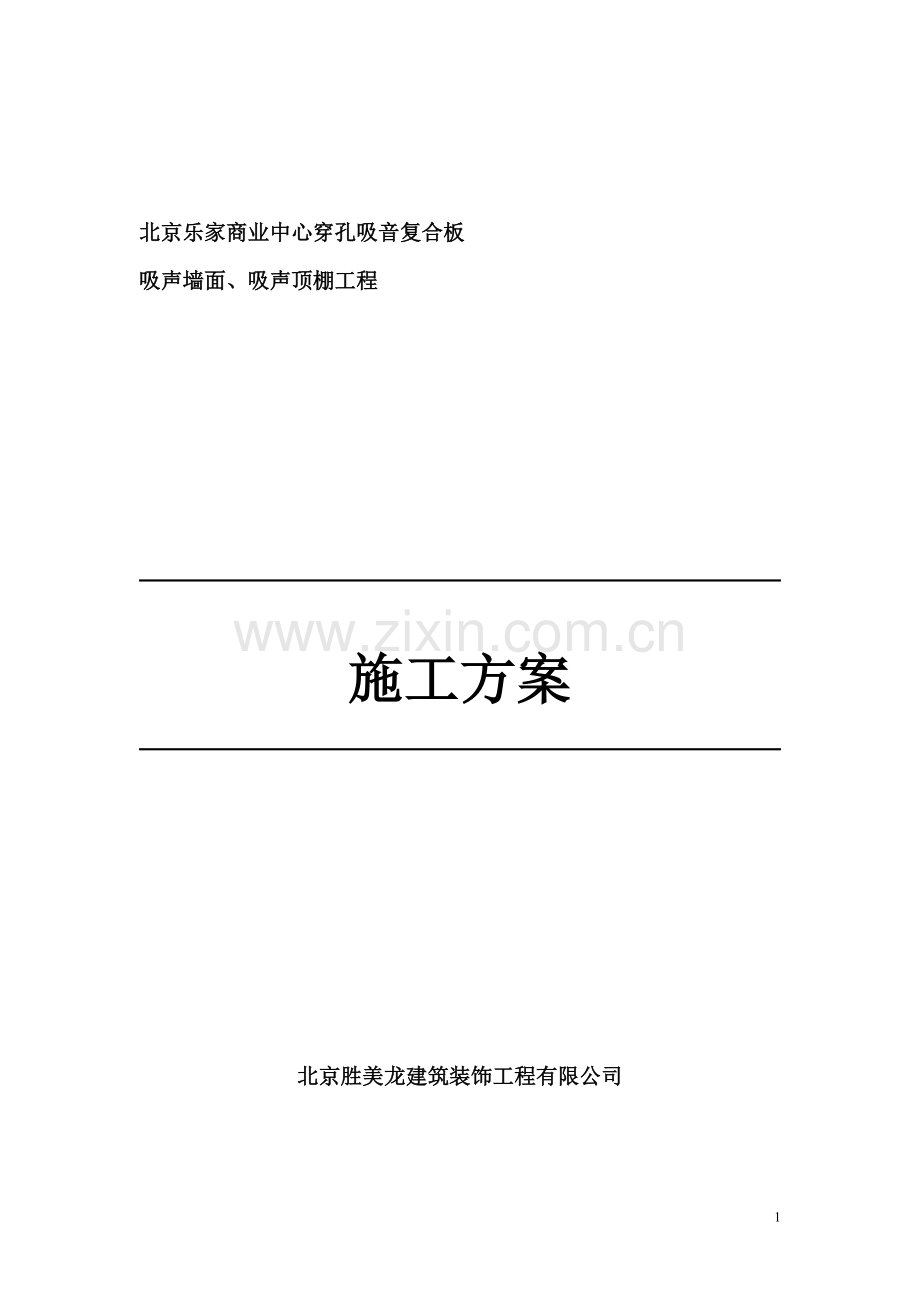

北京乐家商业中心穿孔吸音复合板 吸声墙面、吸声顶棚工程 施工方案 北京胜美龙建筑装饰工程有限公司第一章、 编制依据建筑装饰装修工程质量验收规范（GB5050210-2001）民用建筑工程室内环境污染控制规范 （GBJ50325-2001）北京市建筑工程施工现场安全管理标准 （DBJ01-62-2002）相关施工规范和技术资料；第二章、 工程概况 工程名称： 乐家商业中心 工程地点： 北京京良路旁 甲 方： 监理单位： 总包单位： 长青建设集团有限公司 施工范围： 空调机房、排烟机房、电梯机房墙面及顶棚。 材料选用：采用 “胜美龙”穿孔吸音复合板600*600*30型用于机房墙面及顶棚第三章、施工组织设计1.施工任务划分及组织安排本工程我公司将投入整套施工队伍，把队伍大致分为基层清理施工队，铺贴吸音板施工队等，各工序做到一次成活，一次成优，由公司所在工程项目部统一调配管理。本工程根据工程进度情况，合理安排各项工序。2.施工人员组织安排 在项目经理领导下组织过硬的施工队伍，以确保工程质量达优良为中心思想，争创优质安全文明工程。吸音板施工人员安排如下：序号工 种人数工 作 内 容1技术人员1编制方案、制定措施、整理资料、技术交底2质安人员1质量安全监督、工程验收3主要施工人员13粘贴吸音板4机械设备2维修所有机械小工具等3.主要材料选择和供应1.材料性能穿孔吸音板是以多种植物纤维和多种矿物纤维混合精制而成。采用材料均属环保材料；不含石棉、甲醛等有害物质；对人体无毒无害，具有吸音、防火、保温装饰为一体的新型产品。施工简便快捷，外观大方。2.技术性能 本产品执行国家标准：JC/T670-2005混响室吸声系数GB6566-2001建筑材料放射性核素限量，性能指标详见检测报告。3.辅助材料配套膨胀螺栓及塑料压盘、T型压条，粉刷石膏、铝合金护角。4.设备机械配备对该工程的施工计划投入以下机械设备及工具：序号名称规格单位数量1电动手枪钻/把52电锤/把63配电箱/套104零星工具/若干5、材料进场要求5.1材料进场运到指定地点进行验收，核对材料出场证明、及相关资料。5.2材料应干燥、平整、无明显质量问题。6、施工条件吸音板安装前，应昨完屋面、砌体施工、顶棚和墙面的施工项目，并保证基层平整洁净。已确定灯位、通风口及各种照明孔口、插座的位置，管道保温结束。作完前道工序后应及时完成前道工序的验收。1米标高控制线在墙、柱上，安装现场保持干燥，地面经过清理，无积水，无灰尘、杂物。7.成品保护措施7.1吸音板运输最好采用机械运输以防止运输过程中的损坏。人工搬运时，要注意轻拿轻放，防止材料与周围机件碰撞损坏，严禁超量搬运。7.2吸音板尽量放置建筑物内干燥的环境里，堆放不超过1.8米并存在平整与地面隔离的木条上，以防止材料受潮变形。7.3如果吸音板无法放置在干燥的环境中，必须施工额外的防潮遮盖物将整件板材安全包裹起来。7.4安装吸音板、风口和插座等设施时相互不得产生磕碰，接缝处要严格处理。7.5吸音板安装完成后，机电表面器具安装时，操作人员均须佩带干净白手套，不得破坏和污染吸音板表面。第四章、施工工艺1.施工流程基层处理-弹线-排版-裁板-安板-安装T型压条-打孔固定-安装铝合金护角收口。2施工方法1、基层处理：将墙面松散杂物灰尘清理干净，要求原墙面平整度垂直度不超过5毫米。2、弹线：根据水平1m控制线弹出房间墙面水平线，用两点成一线的方法在两侧挂白线，用水泥钉拉紧，根据门中弹出墙顶垂直线，按照吸音板的规格弹出分格线。3、排版：根据弹出的水平线和垂直线进行排版，排版应美观大方，整齐一致。板与板相邻之间不能色差较大，特别是对不规则的梁柱小板做到均匀拼缝严密。4、裁板：裁板应用壁纸刀和直尺，要小心谨慎地进行裁板，保证板面平直不掉边角。5、安板：按要求放置好水平线和垂直线，预留100120MM踢脚（根据现场需要）。在板的背面点状抹粉刷石膏（至少5个点）由下往上依次安装吸音板，随时检查吸音板的平整度和垂直度。板与板之间紧密结合，板边接缝处平面压T型压条，板角对角处用固定压盘胀栓固定,胀栓的深浅要合适，不可过深，过深会使胀栓松动不牢固，过浅会使胀栓不能完全打开，压盘起步到固定作用。一定要保证压盘密实的压在吸音板上。6、安装T型塑料压条：当吸音板安装到一定高度时并粘贴完毕后，即可安装T型压条，压条安装应平直不能有弯曲，如果有变形就 不能再使用。压条要与吸音板压实不能出现空隙。7、打孔固定：粘贴好吸音板，在与板的对角处用电锤钻出8个的孔，孔的深度要和胀栓的长度一致，安装并调整T型压条后，即可打眼上塑料胀管及塑料压盘，塑料胀管固定压盘与板面的连接，使压盘嵌入板面的深度应一致。8、安装铝合金护角：门边阳角处用铝合金护角进行收口，用万能胶将铝合金护角内侧刷匀，然后将其粘于吸音板上，要求粘接时一定要牢固。9、顶面做法：直接将板用塑料胀栓及压盘固定于顶面，每块板缝之间平压T型压条，压条横平竖直，在板的十字角处采用塑料压盘及胀钉固定。由于机房内的环境比较潮湿，为增加吸音板分项工程完成班组自检班组互检专职质量负责检查共检下道工序分项工程评定下道工序与顶面连接的牢固性，须在每块板的中间另加一个固定压盘及胀钉。10、门边、梁、柱的阳角处采用铝合金护角进行收口，并用万能胶将铝合金护角粘贴在吸音板上。第五章、质量保证措施1、工程质量目标：质量方针：科学组织、精心施工、求实守约、建造精品。质量目标：工程交验一次合格率100%，确保合格工程。2、质量保障措施1、严把材料关，材料出厂直接送入工地，避免中转节点过多造成材料损坏。2、严格施工规范，施工过程中严格按施工规范要求施工，确保工程质量合格。3、实行全数检验，对工人班组实行优质、优价原则，达不到优良等级的。4、吸音板安装完毕，为更好达到吸音隔音良好的效果，机房门窗应采用隔音门窗，隔断声源传送，将噪音控制在一定范围内，进行降噪消音3、质量检查验收程序4、质量控制程序施工项目质量控制 对投入材料质量控制 施工及安装工艺过程质量控制 对半成品的质量控制第六章、安全生产保证措施1、安全目标及安全体系：班组“三标”达标率100%；杜绝死亡事故，减少一般事故，重伤事故为零；杜绝特、重大设备责任事故；安全管理体系机构图技术员项目安全主管生产经理 管理经理施工队2、保证安全的组织措施：1、认真贯彻执行国家和有关省市安全生产规定以及“安全第一、预防为主”的方针，坚持“管理生产必须管安全”的原则，落实安全岗位责任制，强化安全管理，严格遵守操作规程，杜绝违章指挥和操作。2、进入施工现场的人员，持证上岗，使用加热器和喷灯时办好动火报告、消防器材。进入现场必须佩戴安全帽，现场大门门卫，对未戴安全帽人员，未持证上岗人员，有权拒绝进入现场。3、进场前，工地应组织一次详细的安全技术交底，及时组织所有操作人员交底。 4、所有进入现场的施工班组，新入场工人或变换工种时，项目部安全员必须及时进行现场安全教育，建立安全教育卡，否则不得参加施工，并进行定期检查和不定期巡查。5、施工人员进行现场时，必须与之签订安全管理合同或协议书，明确双方责任，制定相应的安全保证措施。6、各种附加剂要放入库房内由专人保管，防止误食中毒。易燃、易爆品在库内存放，专人保管，并远离火源。第七章、工期进度保证措施本工程工期严格围绕甲方土建的工期进行，时间紧，任务较重，为确保按期完成，各分部分项工程施工必须穿插配合进行，组织流水施工，立体交叉作业等方法进行施工。我们准备投入大量的人力物力争取能在预定工期或提前竣工。特采取了以下措施。 1、组织措施：落实多层次的进度控制人员，具体任务和工作责任，建立进度保证组织系统，按施工项目的结构、进展的阶段或合同结构等进行项目分解，确定其进度目标。如检查时间、方法、协调会议时间，参加人数，对影响进度的因素进行分析，研究，做出相对应的办法措施，行之有效地确保施工进度,做好调度工作.准备工作扎实,能干能打硬仗的施工队伍,保证能严格按进度计划完成工作任务.工序安排上,科学的安排生产和避免盲目抢工,要做到稳中求快.2、技术措施：采取加快施工进度的技术方法组织流水施工，根据工程的实际情况和时间安排，在现场负责人统一指挥下，把整个工程分成多个施工段，安排各专业施工队伍进行流水施工作业。每一组根据实际情况来交叉流水施工。第八章、文明施工保证措施1.总则在组织施工中，我们将认真贯彻执行建设部、建委、环保局和卫生局部门施工现场文明施工管理的各项规定，重点落实建设工程施工现场管理基本标准、建设工程施工现场环境保护工作基本标准，建设工程现场管理基本标准补充生活设施及卫生防疫管理标准，以及建设工程施工现场文明建设施工补充标准，争创“文明安全工地”。2.文明施工管理小组3.工作制度在项目实施过程中推行文明施工方案会签制，根据合同内容、施工范围、施工区域等划分文明施工责任区，从制度上落实文明施工工作，保证文明施工的切实落实。4.文明施工管理措施施工现场平面布置要严格执行施工组织设计中的施工平面图，对施工区统一规划和管理，避免各自为战的混乱局面，确保施工区的有序创造整洁、有序、安全的作业环境，做到文明施工生产。施工现场道路和堆料场要全部硬化，且平整、坚实。入住生活区的作业人员只由专人进行卫生清扫工作，确保生活区的卫生、安全条件，减少疫病，保护作业人员的身体健康。运输道路和作业面落地灰要及时清理。材料倒运时，应用容器或铺垫板。安排专人每天对运料地点的散落灰进行清理，确保不出现扬尘。工人操作地点和周围必须清洁整齐，做到活完料净场清。施工垃圾及时清理。5.施工现场材料管理措施合理制定用料计划，按计划进料。合理安排材料进场，随用随进，不得在场外堆放施工材料，各种材料不得长期占用场地，各种废料必须及时处理。施工现场内的吸音材料，采取必要的防雨、防潮、防损伤等措施，并建立严格的领、退料手续。随时清理施工现场四周及料棚，以确保无散落废弃的材料。为保证施工现场整洁卫生，不随地乱扔、乱倒废弃物，将设专职行政卫生监督管理人员，负责施工现场的行政卫生的管理工作。6. 绿色环保施工措施6.1本工程施工必须严格遵守国家及北京市环境保护的法律、法规，积极落实北京市人民政府发布的各阶段控制大气污染措施通告中关于建设工程工地环境管理的各项措施和具体要求。6.2吸音板施工不得在施工现场焚烧卷材、用溶剂配制基层处理剂及其它产生有毒、有害烟尘和恶臭气体的物质。6.3现场配料时尽量减少噪声，严禁敲打管道及围栏，控制噪声污染。6.4落实环境卫生责任制，并指定专人负责日常管理。6.5生活垃圾，施工垃圾分类存放。生活区应设置封闭式垃圾容器，施工场地生活垃圾应实行袋装化，并由环保部门统一清运。8
