表5.1压力钢管评定表例表.doc

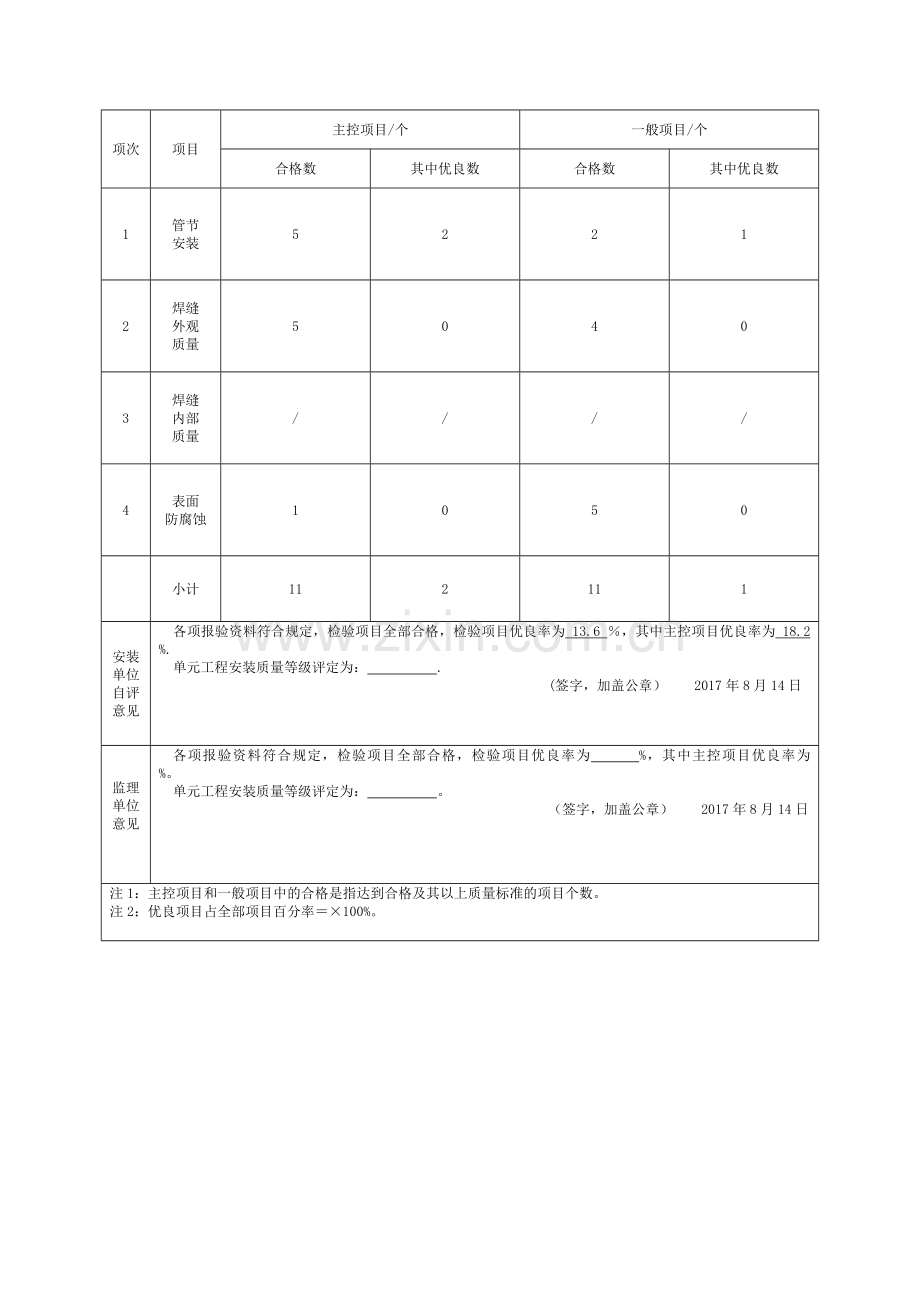

CB18 单元工程施工质量报验单(承包2017质报 12 号）合同名称：合同编号：致： 单元工程已按合同要求完成施工，经自检合格，报请贵方复核。附:1、压力钢管单元工程安装质量验收评定表 2、管节安装质量检查表3、焊缝外观质量检查表4、表面防腐蚀质量检查表5、单元工程施工检验（三检）记录备查表承 包 人:质检负责人:日 期：2017年8月14日监理机构意见复核结果：同意进入下一工序 不同意进入下一工序同意进入下一单元工程 不同意进入下一单元工程监 理 机 构：监理工程师 :日 期： 年 月 日说明：本表一式 4 份,由承包人填写。监理机构复核后,承包人 2 份，监理机构、发包人各 1 份。 工程表5.1 压力钢管单元工程安装质量验收评定表单位工程名称单元工程量DN325钢管113 m分部工程名称安装单位单元工程名称、部位评定日期2017年8月14日项次项目主控项目/个一般项目/个合格数其中优良数合格数其中优良数1管节安装52212焊缝外观质量50403焊缝内部质量/4表面防腐蚀1050小计112111安装单位自评意见各项报验资料符合规定，检验项目全部合格，检验项目优良率为 13.6 ，其中主控项目优良率为 18.2 %.单元工程安装质量等级评定为： . (签字，加盖公章） 2017年8月14日监理单位意见各项报验资料符合规定，检验项目全部合格，检验项目优良率为 %，其中主控项目优良率为 %。单元工程安装质量等级评定为： 。 （签字，加盖公章） 2017年8月14日注1：主控项目和一般项目中的合格是指达到合格及其以上质量标准的项目个数。注2：优良项目占全部项目百分率100%。 工程表5。1。1 管节安装质量检查表编号： 分部工程名称单元工程名称安装部位及管位编号安装内容管道安装安装单位开/完工日期2017年8月8日2017年8月13日项次检验项目质量要求实测值合格数优良数质量等级合格优良D20002000D50005000D8000D8000D20002000D50005000D8000D8000主控项目1始装节管口里程/mm54-2,3，5，4,2，1，4，3，5,-3，108合格2始装节管口中心/mm542,4，5，1，2,3，3，4，5，2，108合格3始装节两端管口垂直度/mm331，2，2，1，2，2,1，1,2，1，1010优良4钢管圆度/mm（D=315mm），且不大于40（1.575），且不大于30（1。260）1。1，1.0，0。8，1。4，1。5,1.2，1。2，1.1,1.0，108合格5纵缝对口径向错边量/mm任意板厚，不大于10%，且大于2任意板厚：不大于5，且不大于2/6环缝对口径向错边量/mm(8mm）板厚30，不大于15%,且不大于3（1。2)不大于10%，且不大于3（0.8）0.7，0。6，0.5，0.7,0。5，0。7，0.8,0.7，0.8,0。7，1010优良3060，不大于10不大于5/60,不大于6不大于6/不锈钢复合钢板焊缝,任意板厚，不大于10%，且不大于1.5不锈钢复合钢板焊缝,任意板厚，不大于5%,且不大于1.5/一般项目1与蜗壳、伸缩节、蝴蝶阀、球阀、岔管连接的管节及弯管起点的管口中心/mm610121261012121,4，5，7，6，2，3，4，6,5,99合格2其他部位管节的管口中心/mm15202530101520259，11，5，12，6，8，7,4，9,7，1010优良3鞍式支座顶面弧度和样板间隙/mm2/4滚动支座或摇摆支座的支墩垫板高程和纵、横中心/mm54/5支墩垫板与钢管设计轴线的倾斜/mm/6各接触面的局部间隙（滚动支座和摇摆支座）/mm0.5/检查意见： 主控项目共 5 项，其中合格 3 项，优良 2 项，合格率 100 %，优良率 40.0 。 一般项目共 2 项，其中合格 1 项,优良 1 项，合格率 100 %,优良率 50.0 。检验人：（签字） 年 月 日评定人：（签字） 年 月 日监理工程师：(签字） 年 月 日注:D为钢管内径，mm。 工程表5.1.2 焊缝外观质量检查表编号 分部工程名称单元工程名称安装部位安装内容管道安装安装单位开/完工日期2017年8月8日2017年8月13日项次检验项目质量要求实测值合格数优良数质量等级合格主控项目1裂纹 不允许出现无裂纹-合格2表面夹渣(为钢板厚度mm一类、二类焊缝:不允许;三类焊缝：深不大于0。1，长不大于0.3，且不大于10无表面夹渣-合格3咬边/mm钢管一类、二类焊缝：深不大于0。5;三类焊缝：深不大于10。2，0.4，0。3，0.1，0.6，0。4，0。1,0.6,0。2,0。3，88合格钢闸门一类、二类焊缝:深不大于0。5;连续咬边长度不大于焊缝总长的10%，且不大于100;两侧咬边累计长度不大于该焊缝总长的15%；角焊缝不大于20%；三类焊缝深不大于1/4表面气孔/mm钢管一类、二类焊缝不允许；三类焊缝：每米范围内允许直径小于1。5的气孔5个，间距不小于20表面无气孔-合格钢闸门一类焊缝不允许;二类焊缝:直径不大于1。0mm气孔每米范围内允许3个，间距不小于20；三类焊缝:直径不大于1。 5mm气孔每米范围内允许5个，间距不小于20/5未焊满/mm一类、二类焊缝不允许;三类焊缝:深不大于0。2+0.02且不大于1，每100mm焊缝内缺欠总长不大于25焊满合格项次检验项目质量要求实测值合格数优良数质量等级合格一般项目1焊缝余高 h/mm手工焊一类、二类/三类（仅钢闸门）焊缝：12 h(01。5）/（02)1225 h（02.5)/（03）2550 h（03）/（04）50 h（04）/（05) h=2。02.52。1，2.2，2.4，2。5，2。6，2。0,2.3，2。3，2.5,2.6，88合格自动焊（04)/（05）/2对接焊缝宽度b/mm手工焊盖过每边坡口宽度12。5，且平缓过渡1。2，1.6，1。4，1。9，2.1，2。6,1。9，2。7，1。6，1.8,1.5，88合格自动焊盖过每边坡口宽度27,且平缓过渡/3飞溅不允许出现（高强钢、不锈钢此项作为主控项目）清除干净-合格4电弧擦伤不允许出现(高强钢、不锈钢此项作为主控项目）/5焊瘤不允许出现无焊瘤-合格6角焊缝焊脚高K/mm手工焊K12， K02；K12，K03/自动焊K12， K02；K12，K03/7端部转角连续绕角施焊/检查意见：主控项目共 5 项，其中合格 5 项，优良 0 项,合格率 100 ，优良率 0 .一般项目共 4 项，其中合格 4 项，优良 0 项，合格率 100 ,优良率 0 %.检验人：（签字） 年 月 日评定人：（签字) 年 月 日监理工程师：（签字) 年 月 日注：手工焊是指焊条电弧焊、CO2半自动气保焊、自保护药芯半自动焊以及手工TIG焊等。而自动焊是指埋弧自动焊、MAG自动焊、MIG自动焊等。 工程表5。1.4 表面防腐蚀质量检查表编号 分部工程名称单元工程名称安装部位安装内容管道安装安装单位开/完工日期2017年8月8日2017年8月13日项次检验项目质量要求实测值合格数优良数质量等级合格优良主控项目1钢管表面清除管壁临时支撑割除，焊疤清除干净管壁临时支撑割除,焊疤清除干净并磨光焊疤清除干净-合格2钢管局部凹坑焊补凡凹坑深度大于板厚10%或大于2.0mm应焊补凡凹坑深度大于板厚10%或大于2.0mm应焊补并磨光/3灌浆孔堵焊堵焊后表面平整,无渗水现象/一般项目 1表面预处理明管内外壁和埋管内壁用压缩空气喷砂或喷丸除锈,除锈清洁度等级应达到涂装前钢材表面锈蚀等级和除锈等级GB 8923中规定的级；表面粗糙度对非厚浆型涂料应达到Rz40Rz70m，对厚浆型涂料及金属热喷涂为Rz60Rz100m。埋管外壁经喷射或抛射除锈后，采用改性水泥浆防腐蚀除锈等级不低于Sa1级。表面除锈达到Sa21/2标准,粗糙度为4070m-合格2涂料涂装外观检查表面光滑、颜色均匀一致,无皱纹、起泡、流挂、针孔、裂纹、漏涂等缺欠表面光滑、颜色均匀一致，无皱纹、起泡、裂纹-合格3涂层厚度85%以上的局部厚度应达到设计文件规定厚度，漆膜最小局部厚度应不低于设计文件规定厚度的85符合设计规定-合格4针孔厚浆型涂料，按规定的电压值检测针孔，发现针孔,用砂纸或弹性砂轮片打磨后补涂无针孔合格5涂料涂装附着力涂膜厚度大于250m在涂膜上划两条夹角为60切割线，应划透至基底，用透明压敏胶粘带粘牢划口部分,快速撕起胶带，涂层应无剥落/6涂膜厚度不大于250m用划格法检查（060m，刀口间距1mm;61120m,刀口间距2mm；121250m,刀口间距3mm)，涂层沿切割边缘或切口交叉处脱落明显大于5%,但受影响明显不大于15%切割的边缘完全平滑,无一格脱落，或在切割交叉处涂层有少许薄片分离，划格区受影响明显地不大于5涂膜厚度符合要求-合格7金属喷涂外观检查表面均匀，无金属熔融粗颗粒、起皮、鼓泡、裂纹、掉块及其他影响使用的缺陷/8涂层厚度最小局部厚度不小于设计文件规定厚度/9结合性能胶带上有破断的涂层粘附，但基底未裸露涂层的任何部位都未与基体金属剥离/检查意见： 主控项目共 1 项，其中合格 1 项，优良 0 项，合格率 100 ,优良率 0 。 一般项目共 5 项，其中合格 5 项，优良 0 项，合格率 100 %，优良率 0 %。检验人：(签字） 年 月 日评定人:（签字) 年 月 日监理工程师：（签字） 年 月 日水利水电工程表0.0.1 单元工程施工检验（三检）记录备查表单位工程名称单元工程量分部工程名称施工单位工序/单元名称管节安装施工日期2017年8月13日检测项目检测记录初检主控项目：主控项目:班组名称:负责人： 年 月 日复检一般项目：一般项目:施工队负责人: 年 月 日终检一般项目：一般项目:质检科（处）： 年 月 日注:记录内容不可打印、只能书写、字迹清晰、工整。水利水电工程表0。0.1 单元工程施工检验(三检）记录备查表单位工程名称单元工程量分部工程名称施工单位工序/单元名称焊缝外观施工日期2017年8月13日检测项目检测记录初检主控项目：主控项目:班组名称： 负责人: 年 月 日复检一般项目:一般项目：施工队负责人： 年 月 日终检一般项目:一般项目：质检科（处)： 年 月 日注：记录内容不可打印、只能书写、字迹清晰、工整.水利水电工程表0.0。1 单元工程施工检验（三检）记录备查表单位工程名称单元工程量分部工程名称施工单位工序/单元名称表面防腐蚀施工日期2017年8月13日检测项目检测记录初检主控项目：主控项目:班组名称：装管组负责人： 年 月 日复检一般项目:一般项目：施工队负责人: 年 月 日终检一般项目：一般项目：质检科(处）： 年 月 日注：记录内容不可打印、只能书写、字迹清晰、工整。本单元共 11 页
