有色金属工业安装工程质量检验评定标准.doc

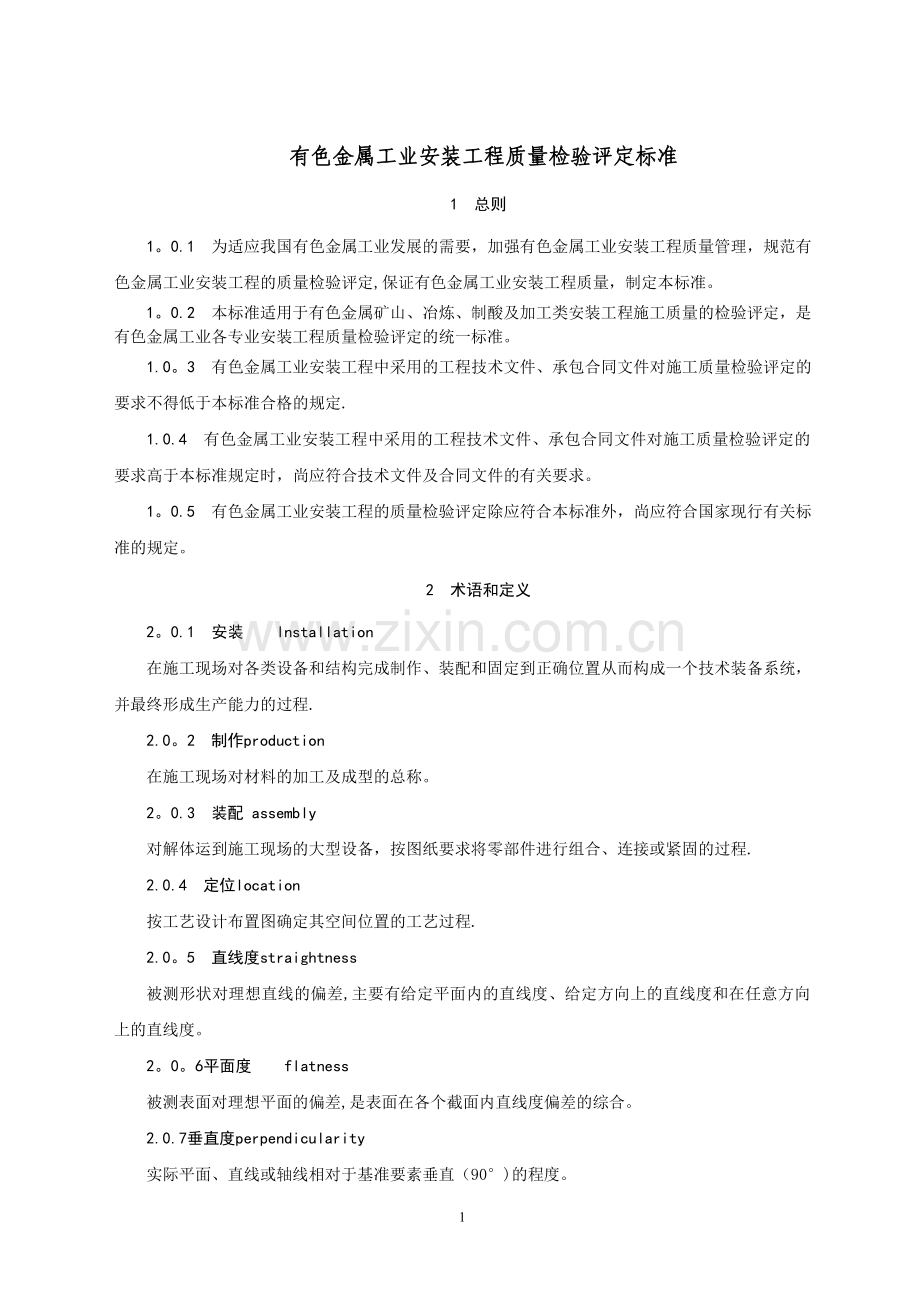

有色金属工业安装工程质量检验评定标准1 总则1。0.1 为适应我国有色金属工业发展的需要，加强有色金属工业安装工程质量管理，规范有色金属工业安装工程的质量检验评定,保证有色金属工业安装工程质量，制定本标准。1。0.2 本标准适用于有色金属矿山、冶炼、制酸及加工类安装工程施工质量的检验评定，是有色金属工业各专业安装工程质量检验评定的统一标准。1.0。3 有色金属工业安装工程中采用的工程技术文件、承包合同文件对施工质量检验评定的要求不得低于本标准合格的规定.1.0.4 有色金属工业安装工程中采用的工程技术文件、承包合同文件对施工质量检验评定的要求高于本标准规定时，尚应符合技术文件及合同文件的有关要求。1。0.5 有色金属工业安装工程的质量检验评定除应符合本标准外，尚应符合国家现行有关标准的规定。2 术语和定义2。0.1 安装 lnstallation在施工现场对各类设备和结构完成制作、装配和固定到正确位置从而构成一个技术装备系统，并最终形成生产能力的过程.2.0。2 制作production在施工现场对材料的加工及成型的总称。2。0.3 装配 assembly对解体运到施工现场的大型设备，按图纸要求将零部件进行组合、连接或紧固的过程.2.0.4 定位location按工艺设计布置图确定其空间位置的工艺过程.2.0。5 直线度straightness被测形状对理想直线的偏差,主要有给定平面内的直线度、给定方向上的直线度和在任意方向上的直线度。2。0。6平面度 flatness被测表面对理想平面的偏差,是表面在各个截面内直线度偏差的综合。2.0.7垂直度perpendicularity实际平面、直线或轴线相对于基准要素垂直（90)的程度。2.0。8铅垂度vertical degree of被测表面与大地水准面间的垂直度。2.0。9同轴度concentricity被测轴线相对于基准轴线同轴的程度,主要有孔与孔、孔与轴、轴与轴的同轴度。2.0.10基础检验the basis of test设备安装前对基础是否符合设计要求的确认.2.0.11主控项目master Project安装工程中,对安全、卫生、环境保护和使用功能起决定性作用的检验项目.2。0。12一般项目general project除主控项目以外的检验项目。一般项目包括了可定性的检验项目和可量测的定量项目。2。0.13允许偏差tolerance安装过程中允许实际尺寸偏离设计或规范要求尺寸的程度。2。0.14观感质量appearance quality通过观察和必要的量测所反映的工程外在质量。2。0。15质量检验评定quality Inspection and Evaluation根据相关专业工程质量检验评定标准，参与建设活动的有关单位在施工单位自行检验评定的基础上，对工程质量进行抽样复验及评定，对质量等级作出书面确认。2。0。16返工rework对工程不符合质量验收标准合格规定的部位采取的重新制作、重新安装等措施.2.0.17返修repair对工程不符合质量验收标准合格规定的部位采取修理、加固、补强等修整措施。2。0.18工程总承包 Engineering procurement construction（EPC)contracting工程总承包企业受业主委托,按照合同约定对工程建设项目的设计、采购、施工、试运行等实行全过程或若干阶段的承包。3 基本规定3.0。1 有色金属工业安装工程施工现场质量管理应符合下列规定:1 应建立健全质量管理制度及考核评价办法。2 应编制切实可行的项目质量计划。3 施工现场所采用的标准应为现行的国家和行业标准.4 总包单位应能对分包方进行有效的管理。5 参加工程质量检验的各专业人员应具备规定的资格并持有有效的岗位证书。6 现场特种作业的人员应具备规定的资格并持有有效的资格证书。7 承担调试、检测工作的实验室及检测机构应具有相应资质并具有完备的管理制度.8 质量检验应采用经计量检定合格并在有效期内使用的计量器具.9 项目实施规划或施工组织设计、施工方案的编制与审批程序应符合规定的要求，经施工单位技术负责人和总监理工程师签字后认真组织交底和实施。10 应建有可靠的项目文档（项目信息）管理系统，并有效运行，保证项目文档的管理符合国家的有关规定.11 施工现场质量管理应按“附录A的要求检查记录.3。0。2 有色金属工业安装工程应按下列规定进行施工质量控制：1 施工图等设计文件应经设计交底和图纸会审,并应形成和保存记录文件.2 工程采用的主要材料、半成品、成品、零部件、构配件应进行检验，涉及安全、使用功能的有关产品,应按相关专业的工程质量验收规范的规定进行复验，并应经监理工程师(建设单位技术负责人） 检查签字认可。3设备安装前，应按规定及合同文件进行开箱检验并形成文字记录,关键设备应由建设、监理、施工和设备供应商等方面的代表参加。随机文件应包括装箱单、安装使用说明书及图纸等资料。4 设备就位前应进行土建交接检验,基础混凝土强度、基础坐标、标高和几何尺寸、地脚螺栓的位置或预留孔应符合设计及标准要求。厂房的工艺设备安装基准线应标示清楚、准确。5 各工序、各专业工种之间均应按各专业施工技术标准进行检验，并经监理工程师（建设单位项目专业技术负责人）检查认可。6 重要工序及隐蔽工程在实施前应由施工单位通知监理（建设）等有关单位。7 施工图的修改应有原设计单位的设计变更通知书或技术核定签证并经总监理工程师签发工程变更单；涉及安全、环保等内容时，应按规定经有关部门审定。8隐蔽工程应按“附录B的要求检查记录.3。0.3 有色金属工业安装工程施工质量检验评定应符合下列规定:1有色金属工业安装工程的分项工程、分部工程、单位工程的质量等级，均应按“合格”、“优良进行检验评定.2 工程质量检验评定均应在施工单位自检合格的基础上进行。3 设备的试运行应作为主控项目进行检验，未进行试运行的设备不得检验评定.4 制造厂家现场交货安装的设备,应在组装、调试和试运行并自检合格后由监理工程师根据设计要求和合同规定进行复验,待复检合格后才能签署验收和评定。5 锅炉、压力容器、压力管道、电梯、起重机械等特种设备的安装，应按有关规定向特种设备安监管理部门报装及检验检测机构报验。6 观感质量的检查数量不少于总工程量的30%;其它各分项工程的检查数量见相应专业章节。3。0。4 安装工程的无负荷试运行应符合下列规定：1 设备试运行前,施工单位应编制运行方案，经总监理工程师批准，并做好交底工作。2 压力容器、压力管道的试验压力、时间及签证手续应按设计文件和现行的压力容器、压力管道安全技术标准的规定执行。3 单体无负荷试运行和联动无负荷试运行时间应按设备技术文件或设计文件的规定要求执行,无规定时按各类设备施工验收规范的规定执行。4 单体无负荷试运行和联动无负荷试运行应按规定做好各项试运行记录.4质量检验评定的工程划分4。1 一般规定4.1。1进行质量验收的有色工业安装工程应划分为分项工程、分部工程和单位工程.4。1。2 分项工程应按台（套)、机组、类别、材质、用途、介质、系统、工序等进行划分,并应符合各专业分项工程划分的规定。4。1.3 分部工程应按专业性质划分为工业设备、工业管道、电气装置、自动化仪表、工业设备及管道防腐蚀、工业设备及管道绝热、工业炉砌筑等。较大的分部工程可划分为若干个子分部工程.4。1.4 分项工程、分部工程名称宜符合本标准“附录C的规定。4。1。5单位工程应按工业厂房、车间（工号）或区域进行划分，单位工程应由各专业安装工程构成。当一个专业安装工程具有独立施工条件或独立使用功能时，也可构成一个或几个单位工程。较大的单位工程可划分为若干个子单位工程。4。2 有色金属工业设备安装工程的划分4.2.1 分项工程应按设备的台(套）、机组和工序划分。4。2.2 同一个单位工程中的工业设备安装工程，应划分为一个分部工程.4.2。3 大型、特殊的工业设备安装工程，根据其工程量的大小，可划分为一个或若干个分部工程或单位工程.4。3 有色金属工业管道安装工程的划分4。3。1 分项工程应按工作介质、管道类别、工序等进行划分。4。3.2 同一个单位工程中的管道工程,应为一个分部工程。4.3。3一个单位工程中,当仅有管道分部工程时，该分部工程应为单位工程.4。4 有色金属工业电气装置安装工程的划分4。4。1分项工程应按电气设备、组合电气装置及其相互间的电气线路进行划分。4。4。2 同一个单位工程中的电气装置安装工程应为一个分部工程。4。4.3 一个单位工程中，当仅有电气装置分部工程时,该分部工程应为单位工程.4。5 有色金属工业自动化仪表安装工程的划分4。5。1 分项工程应按仪表的类别、连接的管路、连接的线路和安装试验工序进行划分。4。5。2同一个单位工程中的自动化仪表安装工程应为一个分部工程.4。6 有色金属工业设备及管道防腐蚀工程的划分4。6.1 分项工程应按设备的台（套），管道的系统、区段或防腐蚀材料的种类进行划分,金属基层处理可单独构成分项工程。4。6。2 同一个单位工程中的工业设备及管道防腐蚀工程应为一个分部工程.4.7 有色金属工业设备及管道绝热工程的划分4。7.1 分项工程中设备绝热应以相同工作介质按台(套）进行划分；管道绝热应按相同的工作介质、区段进行划分。4。7.2 同一个单位工程中的工业设备及管道绝热工程应为一个分部工程。4。8 有色金属工业工业炉砌筑工程的划分4.8。1分项工程应按工业炉的结构或区段进行划分。当工业炉的砌体工程量小于100时，可将一座(台）炉作为一个分项工程，亦可将一座（台）工业炉中两个或两个以上的部位合并为一个分项工程。4。8.2 分部工程应按工业炉的座（台）进行划分。当一个分部工程中仅有一个分项工程时，该分项工程即为分部工程。4。8.3单位工程应按一个独立生产系统的工业炉砌筑工程（或一个工业建筑物内的工业炉砌筑工程）进行划分。当一个单位工程中仅有一个分部工程时,该分部工程即为单位工程.5质量检验等级评定及不符合要求时的处理5。0.1 分项工程的质量等级应符合下列规定:1 合格：1）主控项目：主控项目必须符合相关质量检验评定标准的规定要求。2)一般项目:各检验项均符合该项合格标准的规定。允许偏差项目各项抽检点的实测值均应在允许偏差范围内;现场制作并安装的非标设备、炉窑砌筑、管道、防腐蚀、绝热等允许偏差项目各项的实测值应有80%及其以上在允许偏差范围内,其余实测值不应超过允许偏差值的1。2倍。3）具有完整的分项工程质量控制文件.2 优良：1)主控项目：主控项目必须符合相应质量检验评定标准的规定要求。2)一般项目：检验项目符合该项优良标准的规定。允许偏差项目各项抽检点的实测值均应小于允许偏差值的0.8倍;现场制作并安装的非标设备、炉窑砌筑、管道、防腐蚀、绝热等允许偏差项目各项抽检点的实测值应有90及其以上在允许偏差范围内，其余实测值不应超过允许偏差值的1。2倍.项数的优良率必须达到60及其以上.3）具有完整的分项工程质量控制文件。5。0.2分部（子分部）工程的质量等级应符合下列规定：1 合格：1)分部工程所含分项工程质量全部符合合格质量标准的规定;2）无负荷试车符合设计及标准的规定；3）观感质量得分率70及其以上；4)分部工程质量控制文件齐全完整,符合有关标准的要求。2 优良：1）分部工程所含分项工程均应符合合格质量检验评定标准的规定，其中有60及其以上的分项工程质量符合优良标准的规定;2)无负荷试车符合设计及标准的规定;3）观感质量得分率85及其以上；4）分部工程质量控制文件齐全完整，符合有关标准的要求。5.0。3 单位（子单位）工程质量等级应符合下列规定：1 合格：1）单位工程所含分部工程的质量全部符合合格质量标准的规定；2)观感质量得分率70及其以上；3）单位工程质量控制文件齐全完整符合归档要求， 质量控制文件按“附录D”检查和记录.2 优良：1）单位工程所含分部工程的质量全部符合合格质量标准的规定，其中有60及其以上的分部工程质量符合优良标准的规定；2）观感质量得分率85及其以上； 3）单位工程质量控制文件齐全完整符合归档要求。5。0。4 观感质量验评应符合下列规定：1 地脚螺栓及联结螺栓与紧固面垂直；螺母与垫圈配置齐全、连接紧密;螺纹外露长度宜为23个螺距。2 垫铁位置应设置合理、组数足够、整齐平稳、接触良好；每组数量不宜超过5块。3 二次灌浆填充密实,基础抹面规整光洁。4 油漆涂刷应色泽、厚度均匀一致;色环、介质流向等标识符合规定;无误涂、漏涂、脱皮、返修；无明显皱皮、流坠、针眼和气泡。5 焊缝焊波应均匀,焊渣和飞溅物应清理干净；焊工号及其它规定的标记应清楚，表面缺陷应符合规定。6 平台、梯子、栏杆应固定牢固、间距均匀、表面光洁、转角流畅、无漏焊。7 保温绝热层应绑扎牢固、层厚均匀、散料无外漏；抹面无疏松、裂缝、不露铁丝和铁网痕迹；伸缩缝及膨胀间隙应设置正确、缝内无杂物；毡、箔、布类搭接应正确,无松脱、翻边、豁口、翘缝、气泡；金属保护层纵缝位置应正确、无翻边、豁口、翘缝和明显变形、凹坑。8 管道应位置正确、横平竖直、坡度符合规定；软管无扭曲现象，不与相邻物件摩擦;法兰连接应平行、紧密与管道中心线垂直，密封垫材料符合规定;对接焊口应平直，弯头弧度、椭圆度、波浪度(折皱不平度)符合应规定。9 管道支吊架应位置正确、固定牢靠、滑动面无歪斜、无障碍；焊缝无漏焊、无裂纹等缺陷；管卡与管子应接触紧密、螺栓齐全、外露均匀。10 系统应严密,无跑、冒、滴、漏现象。11 桥架敷设应位置正确、连接固定牢靠、横平竖直；转弯半径不小于电缆最小弯曲半径；桥架盖板齐全完好并有可靠的接地。12 管、线敷设应位置正确、横平竖直、整齐美观；引入盒(箱）顺直、标识正确清晰。13 防雷接地的避雷针（网）应位置正确、针体垂直;部件连接应紧密、牢固、焊缝饱满并无明显外观缺陷；引下线（板）应平直、固定点间距均匀；防腐油漆应均匀无漏涂。14 盘柜、就地仪表及执行器应固定牢固、排列整齐；盘柜间隙和平面高低错口应符合规定;标识应正确清晰；位置应便于观察、操作和维护。15 耐火浇注料应浇注密实、无剥落、无裂纹、无孔洞等缺陷（轻微网状裂纹除外)。16 耐火喷涂料应喷涂密实、无流淌、无剥落、无空洞等缺陷17 耐火砌体错缝砌筑组砌应正确；勾缝密实;墙面平整、清洁。18 现场环境应整洁、无杂物；材料及器具应存放整齐。19 成品表面应完好无缺损、无污染。20 观感质量由总监理工程师组织参验各方共同检验评定,参加者不得少于三人，并按“附录E”评定记录。5。0。5 当工程质量不符合要求时应按下列规定处理：1 返工重做或更换构（配)件及设备零部件的工程,可重新进行质量等级评定。2 返修处理的工程，经具有相应资质的检测单位鉴定能够达到设计要求的，其质量等级仅可评定为合格。3 安装质量未能达到设计要求，但经原设计单位签证认可的工程仅可评定为合格。4 经返工或返修处理仍不能满足安全、使用功能要求的工程严禁验收、评定和投入使用。6 质量检验评定的程序与组织6。0。1 分项工程的质量检验评定应由监理工程师(建设单位项目技术负责人）组织施工单位项目专业质量检查员和专业质量(技术）负责人等进行。分项工程的质量检验评定按本标准“附录F检查和记录。6.0.2 分部工程的质量检验评定应由总监理工程师（建设单位项目负责人）或总监代表,组织施工单位项目负责人和技术、质量负责人、工程总承包单位施工经理等进行;设计或合同文件有要求的，设计单位项目负责人和设备厂家相关负责人也应参加。分部工程的质量检验评定按本标准“附录G”检查和记录。6。0.3 单位工程完工后，施工单位应自行组织有关人员进行自检自评，自检自评合格后填写工程竣工报验单，提请监理单位组织工程竣工预验收。监理单位对预验收时查出的问题,应及时要求施工单位进行整改，整改完毕后由施工单位向建设单位提交工程竣工报告，申请竣工验收。单位工程质量竣工报告按本标准“附录H”填写。6.0.4 建设单位收到施工单位提交的单位工程竣工报告后,由建设单位项目负责人组织施工（含分包)、工程总承包、设计、监理等单位（项目）负责人对单位工程进行竣工验收及工程质量综合评定。验收前建设单位应通知监督站参加.验收合格及质量综合评定后，签署单位工程竣工验收证书及质量综合评定表。竣工验收证书按本标准“附录J”填写，质量综合评定表按本标准“附录K”填写。6。0.5 监督站在确认其工程竣工验收的组织形式、验收程序和执行的标准符合国家有关规定后，应在单位（子单位)工程质量综合评定表中加盖公章。6。0。6 当工程实行工程总承包或单位工程有分包单位施工时,总包单位应按本标准的规定参加分部及单位工程的质量检验评定；分包工程完成后，分包单位应将工程有关文件交总包单位。6。0。7 工程竣工验收及质量等级综合评定后，有关参建单位应按国家有关规定办理项目文件归档和质量监督备案手续。单位工程质量综合评定备案表按本标准“附录L”填写。附录A：有色金属工业安装工程施工现场质量管理检查记录附录B:有色金属工业安装工程隐蔽工程检查验收记录(通用)附录C：有色金属工业安装工程分项工程、分部工程名称附录D：有色金属工业安装工程质量控制文件检查记录附录E：有色金属工业安装工程观感质量检验评定汇总记录附录F：有色金属工业安装分项工程质量检验评定记录附录G:有色金属工业安装分部(子分部）工程质量检验评定记录附录H：有色金属工业安装单位（子单位）工程竣工报告附录J：有色金属工业安装单位（子单位）工程竣工验收证书附录K：有色金属工业安装单位(子单位）工程质量综合评定表附录L：有色金属工业安装单位(子单位)工程质量备案表附 录 A（规范性附录)有色金属工业安装工程施工现场质量管理检查记录A。0.1 表A.0.1应由施工单位项目经理组织自检填写并贯彻落实，实行工程总承包项目的施工经理应审查签字，总监理工程师（建设单位项目负责人）组织动态核实做出结论，并督促整改完善。表A。0.1 安装工程施工现场质量管理检查记录项目名称开工日期建设单位项目负责人设计单位项目负责人监理单位总监理工程师工程总承包 单位项目经理施工经理施工单位项目经理项目技术负责人序号检 查 项目检查内容及方法施工单位自检1管理制度及实施检查各专业岗位质量责任制、材料与设备管理制、质量检验制、分包及劳务管理制、会议制等制度及其考核评价办法是否健全;实施情况如何符合 不符合2质量计划及实施检查计划的编制是否周密、可行并认真组织实施符合 不符合3施工现场采用的标准检查施工现场采用的标准是否是国家和行业的现行版本符合 不符合4总包单位对分包单位的管理检查总包单位对分包单位是否能进行有效的管理符合 不符合5参加工程质量检验的人员检查各专业质量检验人员的资格证书是否合法有效符合 不符合6现场特种作业人员检查特种作业人员的资格证书是否合法有效符合 不符合7承担调试、检测工作的实验室及检测机构检查单位资质、人员资格是否合法有效;管理制度是否健全符合 不符合8计量器具检查计量器具是否经检定合格并在有效期内使用符合 不符合9施工组织设计及施工方案检查编制与审批程序以及内容是否符合规范要求；是否认真组织了交底符合 不符合10项目文档（项目信息）管理检查管理体系的建立和运行情况符合 不符合施工单位项目经理签字：年 月 日工程总承包单位施工经理签字：年 月 日检查结论：符合 不符合总监理工程师签字：（建设单位项目负责人）年 月 日附录 B（规范性附录）有色金属工业安装工程隐蔽工程检查验收记录（通用)B。0.1此表由施工单位填写.当各专业施工验收规范（标准）中没有专用隐蔽记录表格时均可采用此表，内容较多时可附页.表 B.0。1 有色金属工业安装工程隐蔽工程检查验收记录（通用)项目名称单位工程名称分部工程名称分项工程名称隐蔽部位隐蔽内容：隐蔽方法：简图及说明：施工单位工程总承包单位监理（建设）单位验收意见:符合设计和规范要求，可以验收。专业工长（施工员)签字：专业质量检查员签字:年 月 日验收意见：符合设计和规范要求,可以验收.质量工程师签字:年 月 日验收意见：同意验收 不同意验收监理工程师签字：（建设单位项目技术负责人)年 月 日附 录 C (规范性附录)有色金属工业安装分项工程、分部工程名称C。0。1 工程划分工作应在开工前由建设、监理、施工（含工程总承包)单位商定,并据此进行文件整理和工程质量验评。表C。0.1 有色金属工业安装分项工程、分部工程名称序号分部工程名称分 项 工 程 名 称1液压系统液压站安装 液压管道安装 液压系统调试2风机及泵 活塞式空气压缩机安装 轴流式通风机安装 罗茨风机安装 离心泵安装 机动往复泵安装 HB、HK标准立式斜流泵安装3固体输送和计量设备固定带式输送机安装 翻转式皮带机安装 斗式提升机安装 板式和链式输送机安装 螺旋输送机安装 气垫输送机安装 悬链式输送机安装 4除尘设备除尘器壳体加工 除尘器焊接 除尘器安装 袋式除尘器内部构件安装 干式静电除尘器内部构件安装 干式静电除尘器振打系统安装 湿式静电除尘器内部构件安装 陶瓷管式冲击尘器安装 除尘器试运转5回转窑承托装置安装 筒体焊接 筒体安装 传动装置安装液压装置安装 窑头罩、窑尾罩安装 燃料喷管装置安装回转窑试运转6工艺钢结构工艺钢结构螺栓连接 框架、通廊、桁架工艺钢结构加工 工艺钢结构焊接 框架工艺钢结构安装 通廊、桁架工艺钢结构安装7矿井提升设备矿井钢结构安装 罐道梁安装 罐道安装 单绳矿井提升机安装 多绳矿井提 升机安装 提升机无负荷试运转8矿井电梯曳引装置组装 导轨组装 轿厢、层门组装 安全保护装置安装 矿井电梯试运转9给矿放矿设备矿车翻车机安装 板式给矿机安装 电磁振动给矿机安装 槽式给矿机安装、 摆式给矿机安装 圆盘给矿机安装 星形给矿机安装 螺旋给矿机安装 胶带式电子称安装 放矿闸门安装10磨矿机设备磨矿机主轴承安装 磨矿机筒体安装 磨矿机传动装置安装 磨矿机试运转11破碎设备颚式破碎机安装 旋回破碎机安装 圆锥破碎机安装 辊式破碎机安装 12选矿及脱水设备螺旋分级机安装 螺旋分级机试运转 水力旋流器安装 水力旋流器试运转筒式磁选机安装 浮选机安装 中心传动式浓密机安装周边传动式浓缩机安装 周边传动式浓缩机耙架、传动机构安装13碳素阳极成型设备振动筛安装 配料称安装 预热螺旋安装 混捏机安装 空心螺旋冷却器安装 振动成型机安装 悬链式输送机安装14碳素阳极焙烧设备焙烧多功能天车安装 组机/清理机安装 极堆垛天车安装阳极焙烧设备试运转15碳素阳极组装设备工频炉安装 步进式浇筑机安装 电解质清理机安装 残极压脱机安装 磷铁环压脱机安装 铝导杆矫直机安装4 残极破碎机安装16碳素辅助设备电煅炉安装 反击式破碎机安装 悬辊式磨粉机安装 500吨残极破碎机安装 搅刀混捏机安装 旋转料室电极挤压机安装 混合凉料机安装 碳块带锯机安装 碳块组合铣床安装 热媒加热炉安装17转子式翻车机转子安装 托轮装置及传动装置安装 平台及压车机构安装 转子式翻车机试运转18翻车机附属设备卷扬机安装 迁车台安装 摘钩平台安装 卷扬机及摘钩平台试运转19斗轮式堆取料机行走机构安装 回转机构安装 前臂架及变幅机构安装 斗轮取料机构安装尾车进料皮带机安装堆、取料机试运转20取料机行走轨道及桥架安装 大车行走机构安装 皮带机安装 小车、斗轮及传动机构安装 取料机试运转21石灰设备石灰炉炉壳制作 石灰炉炉壳安装 斜桥及料车轨道安装 料车及卷扬机、绳轮安装 炉顶转盘与旋转布料器安装 料钟开闭机构及料钟支撑架安装 螺锥出灰机安装 分格轮卸料机安装 石灰乳制备设备化灰机安装 石灰窑设备试运转22脱硅机及蒸发器 脱硅机安装 蒸发器安装23高压溶出设备压煮器（溶出器）、闪蒸槽、水冷器、脉冲缓冲器安装 压煮器搅拌装置安装24管道化溶出设备隔膜泥浆泵安装 熔盐炉安装 溶出管段制作25沉降槽槽底板加工 槽壁板加工 构件加工 槽底板组装 槽壁板组装 槽体焊接 槽壳安装 搅拌装置安装 搅拌装置试运转26过滤机平盘过滤机安装 立盘过滤机安装 叶滤机安装 袋滤机 自动箱式压滤机 卧式板框压滤机安装 带式过滤机安装 筒式外滤真空过滤机安装 卧式板框压滤机安装 转鼓型过滤机 多效蒸发器27分解槽槽底板加工 槽壁板加工 构件加工 槽底板组装 槽壁板组装 槽体焊接 槽壳安装 搅拌装置安装 搅拌装置试运转28气态悬浮式焙烧炉炉体钢部加工 炉体钢构件焊接 焙烧系统设备安装 燃烧器（燃烧站)安装 冷却床安装29储槽料浆槽、碱液槽的制作安装 整体混合槽的安装30机械搅拌槽安装槽体安装 桥架安装 搅拌器安装 槽盖安装 机械搅拌槽试运转31铝电解槽壳电解槽壳制作 电解槽壳安装 摇篮架制作 格子板安装32铝电解槽上部结构大梁及水平罩板制作 门型立柱制作 电解槽上部结构焊接 电解槽上部设备安装 电解槽上部结构设备试车33铝母线硬铝母线制作 软带母线制作 阳极母线安装 槽周围母线安装 进出电端和过道母线安装 短路通电试验 密封罩板制作34铝电解多功能天车电解多功能天车安装 电解多功能天车试运转35氧化铝贮运及供配料设备浓相输送管安装 风动溜槽安装 压力罐安装 超浓相溜槽安装 风管制作 风管安装 物位仪表安装 储运及供配料系统试运转36净化系统设备储气罐安装 气力提升机安装 排烟管制作 排烟管安装37混合炉炉体制作 混合炉安装38铝母线水平铸造机母线水平铸造机安装39铝锭连续铸造机组铝锭铸造机安装 冷却输送机安装 铝锭堆垛机安装 铝锭成品机安装 连续铸造机组试运转40铝连铸连轧机组连铸机安装 连轧机安装 校直机安装 切断机组安装 卷线机组安装 连铸连轧机组试运转41重金属冶炼制粒破碎设备圆盘制粒机安装 齿辊破碎机安装 单轴破碎机安装 烧结链板运输机42重金属冶炼烧结混合圆筒制粒机底座安装 托轮和挡轮安装 筒体安装 传动装置安装 料斗和罩子安装圆筒制粒机试运转43重金属冶炼烧结机头轮安装 机架安装 主传动设备安装 头部弯道及中部轨道安装 尾部装置 密封滑道及密封板 风箱及主抽风管道安装 灰箱和溜槽安装 台车及蓖条清扫器安装 点火炉 润滑系统安装 烧结机涂装 烧结机试运转44重金属冶炼多膛焙烧炉炉体钢结构制作 炉体钢结构安装 加料装置和溜槽安装45重金属冶炼流态化焙烧炉焙烧炉壳体安装 风箱及燃烧器安装 加料口、矿渣溢流口、炉气出口、点火口安装 流态化焙烧炉试运转46蒸汽列管式回转干燥机承托装置安装 筒体安装 传动装置安装 蒸汽干燥机试运转47热风炉粉煤燃烧室骨架、壳体安装 燃烧器安装 套筒式燃烧器及助燃风机安装叶轮给料机、料泵及料仓安装 热风炉阀门及传动装置安装48鼓风炉鼓风炉炉体安装 炉体冷却装置安装49澳斯麦特炉炉底裙座（支撑）加工组装 炉底裙座(支撑)安装 炉壳加工制作 炉壳安装 喷枪导轨及提升装置安装 燃油喷枪制作 泥炮及开口机安装50闪速熔炼炉炉体底梁、围梁、拱角梁制作 底梁安装 立柱制作 立柱安装 底板、围板制作底板安装 围梁安装 围板安装 拱角梁安装 端梁与纵向梁安装 拉杆、弹簧安装51闪速熔炼炉反应塔反应塔壳体加工 壳体结构焊接 反应塔安装 上升烟道安装52闪速熔炼炉炉体冷却装置立水套安装 平水套安装 反应塔水套安装 熔体放出口水套安装 渣放出口安装 连接部水套安装 水冷梁制作 水冷梁安装53闪速熔炼炉电极装置电极升降、压放装置安装 电极密封与导电装置安装 电极及导向装置安装电极试运转54闪速熔炼炉附属设备精矿喷嘴安装 熔体溜槽安装 热渣溜槽安装 烟道水冷闸门安装 喷雾室安装 喷雾室副烟道小车安装 炉前堵眼机、移动台车及返渣溜槽密封装置安装沉淀池、上升烟道、热风系统安装 料斗、加料管安装55卧式侧吹转炉（PS炉）倾动装置和托轮装置安装 炉体安装（包括齿圈托圈等） 进风装置安装 水冷烟罩安装 环保烟罩安装 捅风眼机安装 加料溜槽安装 炉后挡板安装 润滑系统安装 卧式转炉试运转56倾动式阳极精炼炉倾动装置和托轮装置安装 炉体安装 炉门启闭装置安装 润滑系统安装阳极精炼炉试运转57卡尔多炉托轮底座安装 炉体及支承架安装 环集烟罩安装 水冷烟道安装 喷枪系统安装 喷雾冷却器安装 加料系统安装抬包车安装 卡尔多炉试运行58烟化炉烟化炉炉体安装 冷却装置安装 风管、风口、料斗管的安装烟化炉试运转59电热前床底梁和床体制作安装 水冷部件安装 电极安装60卧式底吹转炉（QSL反应器铅冶炼炉）托轮及倾动装置安装 炉体安装 驱动装置及旋转烟道安装 氧气底吹转炉试运转61密闭鼓风炉炉体炉缸构件制作 炉缸安装 喷淋炉壳制作 箱形框架制作 喷淋炉壳安装炉身制作 炉身安装 炉顶支承钢盖制作安装 炉身炉顶架座制作安装热风圆管制作安装62密闭鼓风炉冷凝器 架制作安装 盖板制作安装 冷凝器铅泵安装 冷凝器转子安装63密闭鼓风炉铅锌分离系统 铅锌分离三槽制作安装 储锌槽制作安装64密闭鼓风炉浸没式冷却器 冷却溜槽制作安装 平台及冷却器骨架制作安装65矿热电炉炉体炉体底梁和立柱安装 炉体安装 拱角梁、水冷梁安装 弹簧、拉杆安装炉体焊接66矿热电炉设备 炉体冷却装置及熔体溜槽、渣溜槽安装 堵眼机安装 小车轨道安装67矿热电炉电极装置电极压放、升降装置安装 电极密封与导电装置安装 电极及导向装置安装矿热电炉试运行68反射炉炉体制作 立柱制作 围梁制作 围板制作60反射炉炉体安装 立柱安装 底板安装 围梁安装 围板安装 端梁与纵向梁安装 拉杆、弹 簧安装70反射炉冷却装置 平水套安装 水冷梁安装71反射炉附属设备 炉门及溜槽安装 料斗、加料管安装 活动卸料皮带小车安装 活动卸料皮 带小车试运转72熔铅锅熔铅锅加工 熔铅锅焊接 熔铅锅安装 73重金属浇铸设备翻包卷扬安装 直线浇铸机安装 铜阳极圆盘铸锭机安装 铅阳极铸型机安装阳级起板装置安装74极板加工处理设备铜电解极板处理机组安装 始极片制备机组安装 残极洗刷机安装 立式阴极刷板机75重金属电解槽 电解槽制作 电解槽的安装76铸锭堆垛机组浇注及扒渣装置安装 铸锭机安装 推锭机安装 码垛机安装 运输机安装打捆机安装 铸锭堆垛机组试运转77阴极自动剥离机组安装 搬入（出）运输机安装 受渡机安装 脱（载）荷机安装 剥离机安装 积重 运输机安装 积重机安装 自动剥离机组试运转78高压釜 立式高压釜安装 卧式高压釜安装 高压釜试运转79稀有冶炼设备 悬臂离心机安装 真空炉安装 电热连续结晶机安装 电热式碱浸釜安装80玻璃钢制净化设备空塔安装 动力波洗涤器安装 文丘里洗涤器安装 填料塔安装81钢制塔类设备塔体制作 塔体安装 分酸装置安装 捕沫层安装82转化设备转化器制作 转化器安装 支承系统安装83热交换设备石墨冷凝器安装 阳极保护硫酸冷却器安装 钢制列管式换热器制作钢制列管式换热器安装热管余热锅炉安装84圆筒形贮罐小型贮罐制作 小型贮罐安装 大型贮罐制作 大型贮罐安装85轧机主机列轧机底座安装 轧机机架安装 轧辊调整装置及轧辊平衡装置安装 轧机传动装置安装 轧机齿条式换辊装置安装 轧机液压缸横移式快速换辊装置安装轧机主机列设备试运转86开卷机、卷取机开卷机、卷取机安装 开卷机、卷取机辅助设备安装 上卷、卸卷小车安装87辊道集中传动辊道安装 精整机列升降及移动辊道安装 单独传动辊道安装 辊道试运转88矫直机拉伸矫直机安装 辊式矫直机安装 管材矫直机安装 板带拉弯矫直机安装 矫直机设备试运转89挤压机机架安装 后梁安装 前梁安装 挤压容室、活动横梁、涨力柱等部分安装挤压机主机试运转90挤压机辅助设备供锭斜台架安装 制品移出装置安装 残料移出装置安装 定位装置与分离剪、垫溜槽安装 牵引小车系统安装 制品圆锯机安装 挤压机辅助设备试运转91冷轧管机安装机座安
