管道安装施工安全技术措施.doc

中煤能源黑龙江煤化工有限公司
依兰第三煤矿管路安装工程管道安装
施
工
安
全
技
术
措
施
中煤第五建设有限公司第五工程处
2015年 10月
编制依据：
1、工程承包合同
2、设计图纸
3、施工验收规范:
《工程测量规范》（GB50026—93）;
《钢结构工程施工质量验收规范》（GB50205—2001）；
《工业金属管道工程施工及验收规范》(GB50235—97)；
《施工现场临时用电安全技术规范》(JGJ46—2005）;
《建筑机械使用安全技术规程》（GBJ33—2001） ；
4、主要质量检验评定标准
《煤矿安装工程质量检验评定标准》（MT50946）
《工业金属管道工程质量检验评定标准》（GB50184-93)
5、《煤矿安全规程》2011年版
6、中煤五公司《一体化管理体系文件》
一、工程概况及主要工程量

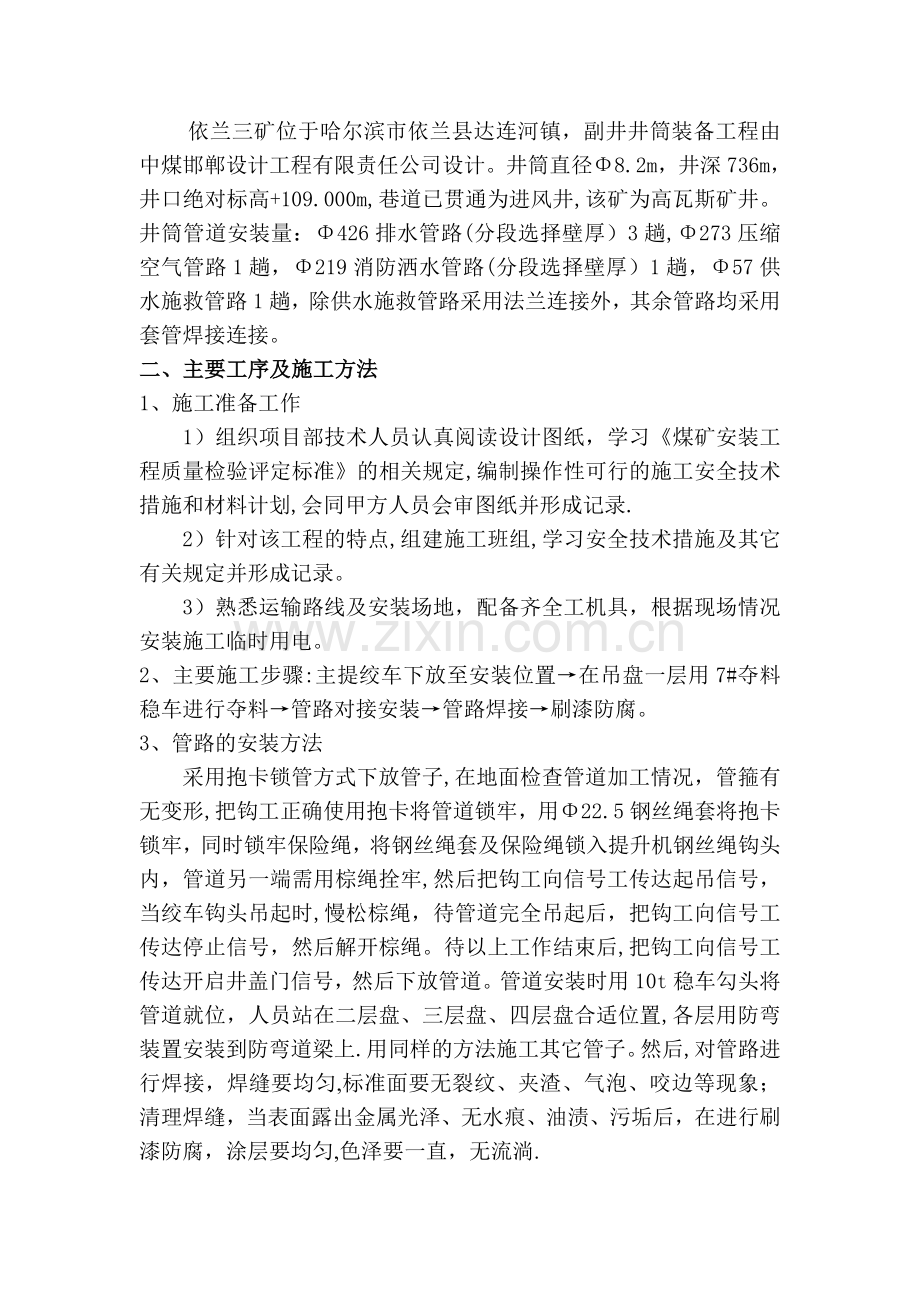

依兰三矿位于哈尔滨市依兰县达连河镇，副井井筒装备工程由中煤邯郸设计工程有限责任公司设计。井筒直径Φ8.2m，井深736m，井口绝对标高+109.000m,巷道已贯通为进风井,该矿为高瓦斯矿井。井筒管道安装量：Φ426排水管路(分段选择壁厚）3趟,Φ273压缩空气管路1趟，Φ219消防洒水管路(分段选择壁厚）1趟，Φ57供水施救管路1趟，除供水施救管路采用法兰连接外，其余管路均采用套管焊接连接。
二、主要工序及施工方法
1、施工准备工作
1）组织项目部技术人员认真阅读设计图纸，学习《煤矿安装工程质量检验评定标准》的相关规定,编制操作性可行的施工安全技术措施和材料计划,会同甲方人员会审图纸并形成记录.
2）针对该工程的特点,组建施工班组,学习安全技术措施及其它有关规定并形成记录。
3）熟悉运输路线及安装场地，配备齐全工机具，根据现场情况安装施工临时用电。
2、主要施工步骤:主提绞车下放至安装位置→在吊盘一层用7#夺料稳车进行夺料→管路对接安装→管路焊接→刷漆防腐。
3、管路的安装方法
采用抱卡锁管方式下放管子,在地面检查管道加工情况，管箍有无变形,把钩工正确使用抱卡将管道锁牢，用Φ22.5钢丝绳套将抱卡锁牢，同时锁牢保险绳，将钢丝绳套及保险绳锁入提升机钢丝绳钩头内，管道另一端需用棕绳拴牢,然后把钩工向信号工传达起吊信号，当绞车钩头吊起时,慢松棕绳，待管道完全吊起后，把钩工向信号工传达停止信号，然后解开棕绳。待以上工作结束后,把钩工向信号工传达开启井盖门信号，然后下放管道。管道安装时用10t稳车勾头将管道就位，人员站在二层盘、三层盘、四层盘合适位置,各层用防弯装置安装到防弯道梁上.用同样的方法施工其它管子。然后,对管路进行焊接，焊缝要均匀,标准面要无裂纹、夹渣、气泡、咬边等现象；清理焊缝，当表面露出金属光泽、无水痕、油渍、污垢后，在进行刷漆防腐，涂层要均匀,色泽要一直，无流淌.
5、管路试压
按照《煤矿安装工程质量检验评定标准》的相关规定，为确保系统的可靠性，在安装完毕进行一次压力试验,试验压力为设计压力的1。25倍.5分种内压力降不大于0.05Mpa，管路安装完毕后做整体压力试验。
三、安全保证措施：
本工程工期紧，任务重,在按时完成任务的同进安全工作尤为重要，施工中除严格执行遵守煤矿安全规程中有关规定外，应遵守以下几点:
1、项目部应组织全体施工人员认真学规程、质量标准、施工图及本设计，并认真讨论，要求人人都明确施工工序方法及注意事项。
2、健全安全检查网、强化安全生产,由项目部经理主管安全，各班班长对安全负责,每班应有一名不脱产的安检员,切实抓好安全生产,落实安全生产责任制。
3、加强技术管理和现场管理,应根据现场的实际情况，拟定和贯彻施工细则和安全细则，按审批手续审批和执行。
4、严格交接班制度，交接班应在现场进行，应交清交明,当班出现问题当班应处理好，较复杂问题应向项目部汇报研究处理.
5、施工中牢固树立安全第一、预防为主、综合治理的思想,严格按照《煤矿安全规程》及各自岗位责任制和操作规程施工。
6、起重设备、机具、绳索应严格选用，不能以小代大，起吊绳要有足够的安全系数，小绞车等机具使用前必须逐台检修，并有书面记录，做到动作自如,制动可靠。各施工机具及设备严禁带病作业,并注意在施工过程中，绳头等索具在起吊过程中的变化,一旦有问题立即停止起吊.
7、操作人员必须熟悉施工程序,持证上岗，精力集中,听清信号。保证通信和信号的顺畅，信号不清不得开车.
8、全体施工人员进入施工现场，必须戴安全帽，高空及井筒作业时必须系安全带,并系于安全可靠处.
9、全体参加人员上班前不得喝酒，不得带病工作。
10、临时操作用脚手平台搭设应牢固可靠,木板不得有伤厚度不低于50mm。作业人员工具要有留绳,任何人不得向井筒内抛掷物件。
11、各要害工种应定人定责，持证上岗，信号不清不得开车，且不得误开车，绞车工、信号工、把勾工严格按规定执行，确保运输安全。
12、烧焊应有烧焊报告，并经矿方审批后严格执行，要切实做好防火工作。
13、加强用电管理，各机电设备应有可靠的接地保护装置，下班后应停电落锁。施工用电必须装低漏继电器且工作正常.特别要加绳对井下电焊机电源线的用电管理安全工作，严防触电事故发生。设备应有防雨、防雷电、防潮湿措施。
14、施工中应戴安全帽， 距离操作地坪500mm以上应配戴经试验合格的安全带并系在安全可靠处，严禁解开保险带任意走动。
15、物料、构件，设备运输绑扎要遵守规程，定期检查主钢丝绳发现磨损及断丝超过规定及时向矿方反应处理。
16、施工中所需搭设脚手必须搭稳捆牢,木板厚度不得低于50M并不得有伤,施工人员应先拴好保险带、再上脚手架。
17、施工场地必须按国家规定挂设安全警示牌，夜间施工必须有足够的照明，并做好施工现场的防灭火工作，配齐相应的防灭火器材。
18、起吊管子不得越过人员的上方，施工人员的任一肢体不得暴露在管子下方，搬运物体时要协调一致，注意不要挤手挤脚，撬物时不要用力过猛或打滑伤人。
19、起吊重物要由专人指挥,专人负责，吊臂下严禁站人.
20、施工过程中不得损伤矿方永久设备和设施.
21、劳保用品佩戴齐全，文明施工，班前班中不得喝酒，不准嘻笑打闹。
22、严防井筒落物，井口把勾工要切实负责，检修期间非施工人员不得靠近井口范围，井口5米内不得有杂物。
四、工期保证措施
1、管理,组织强有力的领导班子和一流的安装施工队伍,建立工期目标控制体系，实行全员、全过程的目标控制。
2、加强施工准备工作，成立准备工作专项领导小组，搞好准备工作的综合平衡,提前落实人员、材料、设备及非标件加工计划.
3、根据施工所需劳动力计划，进行综合平衡,为按期或提前完成合同工作任务提供高素质的劳动力资源。
4、编制先进、可行、周密的施工组织设计和技术措施，积极采用新技术、新工艺及我公司处多年来形成的成熟的施工方法，以加快施工速度.
5、合理安排施工顺序，经济技术上合理，工艺上先进,保证工程速度，高速、均衡施工，最大限度地利用空间和时间，使工期最大限度的满足甲方生产的要求。
6、配齐配足状况良好的机械设备，在施工过程中加强维修保养，成立设备包机组，落实“清洁、润滑、调整、防腐”机械现状保养作业法，保证设备正常运转。
7、确保物资材料供应，建立完善的物资供应系统,保证施工正常进行。
8、根据总工期要求，排出详细的施工进度计划表，确定关键线路。
9、根据施工进度计划和阶段目标，及时组织好施工机械及施工人员进场，优化劳动组合及协调工作。
10、及时掌握天气变化情况，编制好季节性施工方案，提前准备好所需物资进场，尽量减少气候对工期影响。
11、加强各项工程施工中的综合调度平衡,搞好各工序间的衔接，解决薄弱环节，把辅助生产时间缩到最短.
12、确保施工质量，杜绝工程返工现象。
16、组织岗位技术培训和练兵，提高施工人员的施工技术操作水平。
17、项目部制定工期保证的奖罚制度，对工期目标的实现进行控制和激励.
18、做好施工机具的维修保养工作，确保设备完好率达到98%以上.
五、文明施工措施
1、施工现场挂设“五牌两图”和应急救援预案内容。
2、建立文明施工责任制，明确负责人，挂牌作业，做到现场清洁整齐。
3、施工过程中要经常整理打扫,工程结束后，施工现场要彻底打扫干净，不留污物。做到工完料净场地清。
4、施工现场临时设施、设备和材料按施工平面图布置堆放整齐,标识明确。
5、施工机械安装、运行、维修时要保证污染物不外泄。
6、现场要有足够的灭火器材.
