施工现场临时用电方案模板.doc

工程 施工现场临时用电方案
工程
施
工
现
场
临
时
用
电
方
案
编制人:
审核人：
批准人:
工程有限公司
年 月 日

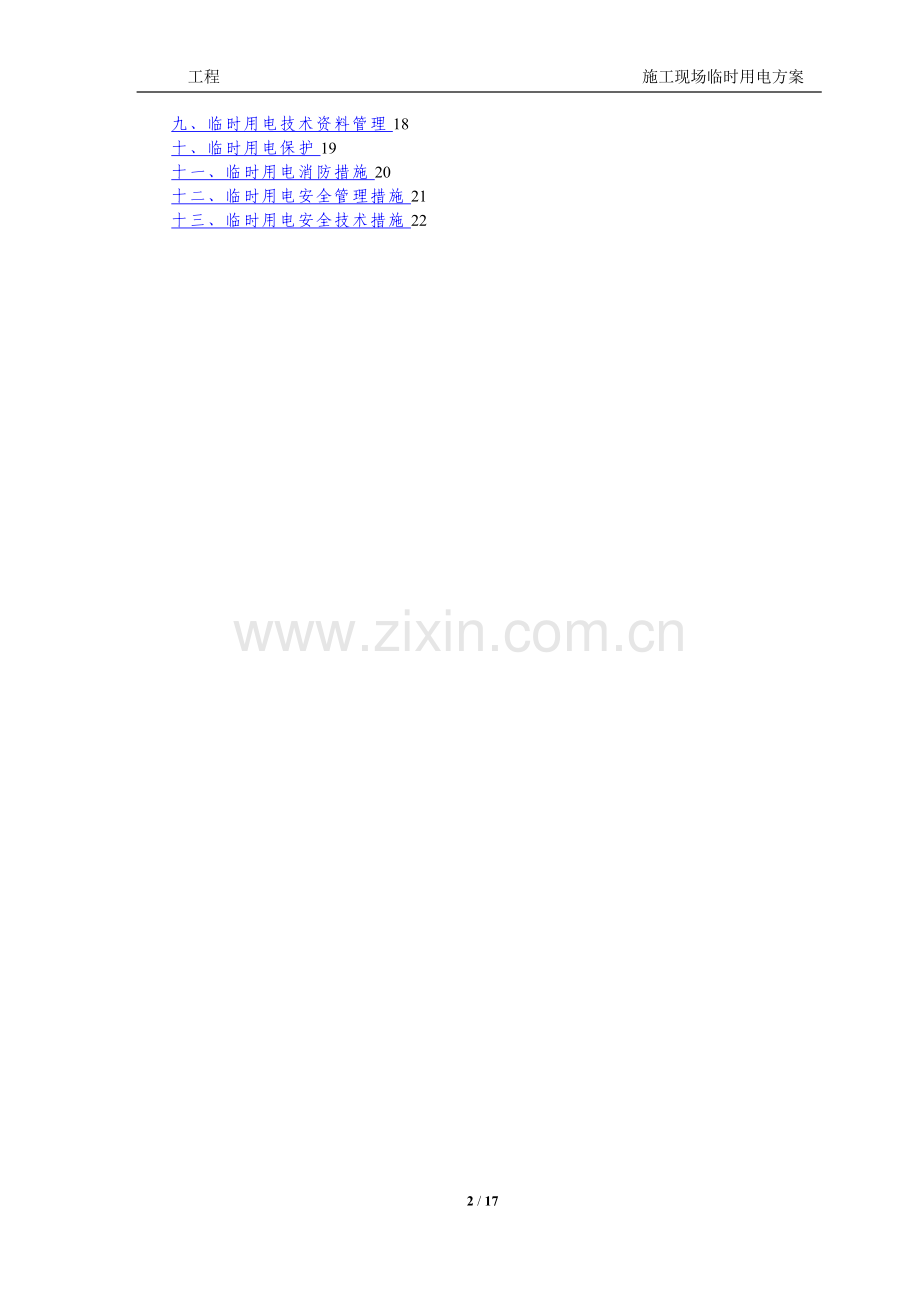

目 录
一、编制依据3
二、工程概况3
三、施工准备3
四、施工组织3
五、现场临时用电变压器的校核4
六、现场配电线路的设计6
七、绘制临时供电施工图10
八、建立安全用电管理制度18
九、临时用电技术资料管理18
十、临时用电保护19
十一、临时用电消防措施20
十二、临时用电安全管理措施21
十三、临时用电安全技术措施22
17 / 17

一、编制依据
1。1工程《施工组织设计》
1。2《施工现场临时用电安全技术规范》(JGJ46－2005）
1.3《建筑施工现场供电安全规范》（GB50194－93)
1。4《电气装置安装工程施工及验收规范汇编》
1。5《施工现场文明安全管理规定》
1。6《建筑施工安全检查标准》(JGJ59－99）
二、工程概况
2。1本工程建设地点位于，西侧,工程总建筑面积约为万m2。
2。2工程总共有幢单体和。
2。3本工程施工场地大，且变压器位于现场侧，现场用电设备分布零散，对临电线路的敷设带来不便，施工期间需要加强临电的日常维护和管理.
三、施工准备
3。1根据现场特点，进行施工现场配电线路，配电箱等选择与布置.
3。2组织相关人员熟悉现场，进行有关安全技术交底.
3.3按照本方案组织人员和电器设备、电线、电缆.
四、施工组织
4.1施工现场临时用电管理网络
现场总指挥:
现场生产管理:
现场电气负责：
现场安全管理：
木工管理：
钢筋管理:
砼工管理：
4.2机械设备配置见附表。
4。3施工现场临时用电总体布置
· 现场配电的原则：三级配电，两级保护。
·箱式变压器→现场一级电箱→现场二级电箱→用电手提电箱
4。4供电方式及线路布局
· 现场临时供电系统采用TN－S方式，配电柜置于紧靠变压器的配电房内，由一级配电箱深入现场负荷相对集中区域，二级电箱分散供电，施工作业面用手提电箱供细部施工及照明,以保证供电的可靠性。根据现场实际，选择配电线路的埋地及架空方式，并在各单体工程边设置二级配电柜。
4。5配电线路及配电箱的选择
· 现场供电采用铜芯塑套或铜芯橡套电缆,线径采用需要系数法进行设计计算，并按压降小于5%进行校核.
· 配电箱、开关箱均采用标准配电箱，其要求符合《施工现场临时用电技术规范》的要求。
五、现场临时用电变压器的校核
现场临时用电内容包括施工动力用电、照明用电、生活区用电等。
5.1根据施工现场设备计划，计算主要机械的总用电负荷.
主要机械、照明设备用电负荷表
序号
名 称
数 量
单机额定功率(KW）
1
固定式塔吊
4台
26、40
2
人货电梯
4台
44
3
砼输送泵
2台
75
4
插入式振捣器
15台
1。1
5
钢筋切断机
4台
4。5
6
钢筋弯曲机
4台
2.8
7
电渣压力焊机
2台
30
8
电焊机
5台
21
9
钢筋攻丝机
4台
3
10
圆盘锯
2台
4.5
11
平 刨
1台
4。5
12
卷扬机
2台
15
13
砼振动台
1台
0。5
14
高压水泵
2台
1。5
15
饭 箱
2台
20
16
碘钨灯
4台
1
17
镝 灯
6台
3
18
空压机
1台
5.5
19
工地、生活区照明

40
用电设备的总负荷P计:
SP1
P计=1。243(K1 + K2SP2 )
cosw
其中SP1＝（23×3＋40＋4×44＋2×75＋1.1×15＋4×4。5+4×2.8+2×4。5＋1×4。5＋2×15＋1×0.5＋2×1.5＋2×20＋4＋6×3＋5。5＋40)
=597.6KW
SP2＝(2×30＋5×21＋3×4）=177KW
597.6
P计=1。243（0.5× + 0。5×177）
0。75
=605KVA
P变=1。053 P计=620KVA
经计算高峰期最大用电量为620kvA，考虑各专业分包单位的用电量，本工程需设置两台500kvA的变压器，施工现场在东北侧业主提供了一台500kvA变压器,暂时可满足施工需要，等专业分包队伍进场后，一台变压器不能满足要求时，向甲方申请再安装一台变压器.
六、现场配电线路的设计
现场配电线路说明：
·由箱式变压器三相五线引入，电源采用集中管理.在变配电箱周围打入接地极，然后从箱式变压器配电室以三相五线制方式输送至各单体工程用电设备。现场所有施工用电线路均采用三相五线制NT—S保护，从一级配电到二级配电箱的电缆均采用埋地敷设，深度为700mm,沟内线缆上部设硬防护,地面处设置标志杆;二级箱至用电设备箱也为埋地敷设.本工程施工现场采用三级配电保护，场区内设置考虑3个一级配电箱，生活区单独考虑一个一级箱,1#、4＃楼设置一个一级配电箱;2#、3＃楼设置一个一级配电箱。然后由一级配箱分送至各单体二级配电箱,再由二级配电箱分配至各用电设备。
· 结构楼层的施工时，在首层设置一个二级电箱，上部结构施工用电，沿水电在顶板上的预留洞口，沿结构向上布置电缆，在每两层设一只三级配电箱，再由三级配箱分别拉出开关箱接至楼层施工用电部位。
· 本工程电箱布置统一按我公司CI形象统一布置。
6.1、现场各配电线路的设计
由于本工程场地较大,单体工程多，配电线路较为复杂。在现场由甲方提供了一个500kvA箱式变压器，再由箱式变压器配电室接出，分三路。编号为A1~A3路.具体线路设计如下:
箱式变压器分三路:第一路送往生活区 编号为A1路
第二路送往楼 编号为A2路
第三路送往楼编号为A3路
主线A1路分四路：第一路送往宿舍楼编号为B11路
第二路送往编号为B12路
第三路送往编号为B13路
第四路送往 编号为B14路
第五路送往机修间 编号为B15路
主线A2路分八路:第一路送往电焊棚 编号为B21路
第二路送往楼施工电梯 编号为B22路
第三路送往楼楼层工作面 编号为B23路
第四路送往 楼塔吊 编号为B24路
第五路送往 楼施工电梯 编号为B25路
第六路送往 楼塔吊编号为B26路
第七路送往楼楼层工作面 编号为B27路
第八路送往钢筋加工场编号为B28路
主线A3路分八路：第一路送往模板加工场 编号为B31路
第二路送往钢筋加工场 编号为B32路
第三路送往楼楼层工作面 编号为B33路
第四路送往楼塔吊编号为B34路
第五路送往楼施工电梯 编号为B35路
第六路送往楼施工电梯 编号为B36路
第七路送往楼塔吊 编号为B37路
第八路送往楼楼层工作面 编号为B38路
6。2、干线、支干线截面选择
由于线路较多,较为零散，现选取其中A2路线路进行计算。
6.2。1线路电缆选择
(1）主干线A2截面选择:
支线B21主要考虑电焊机;支线B22、B26主要考虑施工电梯；支线B23、B27主要考虑塔吊;B24、B28楼层内考虑电渣压力焊机、电焊机、振动棒及现场照明；B25考虑钢筋加工机械.
主要机械、照明设备用电负荷表
序号
名 称
数 量
单机额定功率(KW)
1
固定式塔吊
2台
26
2
人货电梯
2台
44
3
砼输送泵
1台
75
4
插入式振捣器
8台
1。1
5
钢筋切断机
2台
4.5
6
钢筋弯曲机
2台
2。8
7
电渣压力焊机
1台
30
8
电焊机
5台
21
12
卷扬机
1台
15
13
砼振动台
1台
0。5
16
碘钨灯
2台
1
17
镝 灯
3台
3
①干线A2电缆选用
按导线允许电流选择导线截面：
I=1000P/(√3 U线COSψ)将U线=380、COSψ=0。75代入前式可简化为:
I=2P (简明施工计算手册P936页）
故I=2P=2×（52＋88＋75＋8.8＋2×4.5＋2×2。8＋30＋5×21＋15＋0。5＋2＋3）=2×321.8A
=655。2A
按导线电压降进行选择导线截面:
S=SPL/Cε=655。2×61/（77×5)=103。8m㎡
选取BX3×150+2×70（额定容量为470A）,由于塔吊、地泵、施工电梯、电焊机不会同时开启使用,故此型号电缆满足要求。
②支线B21电缆型号选用
I=2P=5×21=105A
按导线电压降进行选择导线截面：
S=SPL/Cε=105×45/（77×5)=12m㎡
选取BX 3×25+2×16 (额定容量为145A）满足要求.
③支线B22电缆型号选用
支线B22电缆型号选用
I=2P=2×44=88A
按导线电压降进行选择导线截面：
S=SPL/Cε=88×30/(77×5)=6。8m㎡
选取BX3×16+2×10 (额定容量为110A)满足要求。
④支线B23电缆型号选用
I=2P=2×（8。8+30+21+4）=127。6A
按导线电压降进行选择导线截面：
S=SPL/Cε=127。6×4/（77×5）=1。3m㎡
选取BX3×25+2×16(额定容量为145A）满足要求.
⑤支线B24电缆型号选用
I=2P=2×26=52A
按导线电压降进行选择导线截面:
S=SPL/Cε=52×13/(77×5）=1。7m㎡
选取BX3×16+2×10（额定容量为110A）满足要求。
⑥支线B25电缆型号选用
I=2P=2×(2×4。5+2×2.8+15)=29.6A
按导线电压降进行选择导线截面:
S=SPL/Cε=29。6×7/（77×5)=0。7m㎡
选取BX3×16+2×10（额定容量为110A）满足要求。
⑦支线B26电缆型号选用
I=2P=2×44=88A
按导线电压降进行选择导线截面：
S=SPL/Cε=88×48/（77×5)=10。9m㎡
选取BX3×16+2×10 （额定容量为110A）满足要求。
⑧支线B27电缆型号选用
I=2P=2×(8。8+30+21+4）=127。6A
按导线电压降进行选择导线截面：
S=SPL/Cε=127。6×45/（77×5）=14。9m㎡
选取BX3×25+2×16（额定容量为145A）满足要求.
⑨支线B28电缆型号选用
I=2P=2×（8。8+30+21+4）=127.6A
按导线电压降进行选择导线截面：
S=SPL/Cε=127。6×4/(77×5)=1。3m㎡
选取BX3×25+2×16(额定容量为145A）满足要求。
同理可计算出其余各路的电缆型号:
干线：A1路电缆型号:BX3×150＋2×70(额定容量为470A）
A3路电缆型号：BX3×150＋2×70（额定容量为470A）
支线:B11路电缆型号：BX3×10+2×6 (额定容量为85A）
B12路电缆型号：BX3×25+2×16 (额定容量为85A)
B13路电缆型号：BX3×10+2×6 （额定容量为85A)
B14路电缆型号：BX3×16+2×10 （额定容量为85A）
B15路电缆型号:BX3×16+2×10 （额定容量为85A）
B31路电缆型号:BX3×25+2×16(额定容量为145A)
B32路电缆型号：BX3×25+2×16（额定容量为145A）
B33路电缆型号：BX3×25+2×16（额定容量为145A)
B34路电缆型号:BX3×16+2×10（额定容量为145A）
B35路电缆型号：BX3×16+2×10（额定容量为145A）
B36路电缆型号：BX3×16+2×10（额定容量为145A）
B37路电缆型号：BX3×16+2×10（额定容量为145A)
B38路电缆型号：BX3×25+2×16（额定容量为145A）
七、绘制临时供电施工图
对于PE线的说明：根据规范《施工现场临时用电安全技术规范》(JGJ 46—2005)5.1.8的要求，PE线所用材质与相线、工作零线（N线）相同时,其最小截面应符合下表的规定:
对PE线的截面选择要满足以上要求，在下面的供电系统图中不再注明PE线截面.
1、临时供电系统图：
2、施工现场临时用电平面图:
详见附图《施工现场临时用电平面布置图》.

八、建立安全用电管理制度
7。1、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度,并建立相应的技术档案。
7.2、建立技术交底制度.向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。
7。3、建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是:接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录.
7.4、建立电气维修制度。加强日常和定期维修工作,及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
7。5、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥,并须规定拆除时间、人员、程序、方法、注意事项和防护施等。
7。6、建立安全检查和评估制度.施工管理部门和个业要按照JGJ59-99《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估.
7。7、建立安全用电责任制,对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人,并辅以必要的奖惩.
7.8、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训,凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗.
九、临时用电技术资料管理
临时用电技术资料主要有以下内容及负责人员如下表所示：
序 号
技术资料项目
负责人员
备注
1
临时用电施工方案

2
临时用电技术交底

3
临时用电绝缘测量记录

4
临时用电电工值班记录

5
临时用电管理制度

6
临时用电维修记录

7
临时用电检查验收记录

8
临时用电接地电阻测试记录

9
临时用电技术资料

十、临时用电保护
临时用电的接地、接零和防雷措施是防止间接触电的主要安全技术措施。
9.1、塔吊、施工电梯接地保护
现场最高机械设备为塔吊及施工电梯，高度均大于规定的30m.因此塔吊、施工升降机须做好防雷接地保护。
塔吊、施工电梯各做1组接地极,其电阻≤30Ω，接地体采用—4×40mm镀锌扁铁。
9.2、大型用电设备接零保护
所有大型用电设备采用三相五线制NT—S系统供电，达到三级控制、三极保护，末端做重复接地，接地电阻值≯10Ω。保护线为黄绿双色，各分箱必须做接地极。当S≤16mm2时，保护线和相线截面积相同。当16mm2＜S≤35mm2时,保护线选用16mm2。当35mm2≤S时，保护线不少于相线截面的一半.
9。3、手持电动工具使用安全的Ⅱ类工具。
由配电分箱引出的开关箱中必须配置录敏度高的漏电保护器，其选择符合GB6829—1995《剩余电路动作保护器的一般要求》技术要求。
9。4、接零接地保护做法
采取防雷接地和重复接地，用2根-4×40mm镀锌扁铁埋入土内3m深，分别与塔吊基础节用螺栓相连接，电阻值不大于10Ω。
9。5、接零保护注意问题
在中性点绝缘系统中不得采取接零保护措施。
在采取接零保护时还须在零线上做多处重复接地。变压器工作接地电阻不得大于4Ω，重复接地接地电阻不得大于10Ω。
保护零线除在工作接地线或总配电箱电源侧从零线接出外，在任何地方不得有电气连接.同一个供电系统中的所有用电设备同零线相接构成零线网,不得一部分设备接零，一部分设备接地。
保护零线统一标志为绿/黄双色线.严禁通过任何开关和熔断器.作为接零保护的专用线不能替代它用。
重复接地必须接在保护零线上,而工作零线上不得加重复接地。
保护零线在配电柜、总配电箱处作重复接地外,还必须在配电线路的中部或末端作重复接地.
重复接地处应灌注食盐，降低接地电阻.
工程开工与每年的每月份必须对本工地的所有重复接地进行检测一次，如发现不合格者，立即处理,并作好记录上报安全部,在雨季施工每月必须对重复接地进行两至三次.
十一、临时用电消防措施
10。1、建立电气防火检查制度，加强电气防火教育，提高电气防火意识。施工技术科编制电气防火预案措施.
10。2、施工现场禁止使用电炉和其它电热器具。不准在寝室的床头吸烟，室内照明灯具不宜超过60W。碘钨灯在使用时与易燃物品的距离要大于500MM。
10。3、正确连接电线电缆，连接要牢固。禁止电机超负荷运行。变压器、配电箱、电气设备周围不准堆放易燃、易爆物品.配电室内、变压器旁均配备干粉灭火器.设专人负责管理.
10。4、电焊机要放置在通风良好的地方，使用时有专人监护,并执行“用火证”制度。施焊工作面周围不得有易燃物品，并配备消防设施。作用电焊机必须用专用防触电保护器装置，并一次线不得超过5米，二次线不得超过30米。
10。5、防水泵的电源要由总配电箱开关的上侧引出，不得加设漏电保护装置,可以设单相接地报警装置。
10.6、如发生电气火灾时，首先要迅速切断电源。灭火时采用绝缘性能好的灭火剂如二氧化碳、干粉、1211等灭火器或干砂。禁止使用导电体如水来灭火。
10。7、装置和配电箱、变压器周围不准堆放易燃、易爆物品.
10。8、配电室内、变压器旁均配备干粉灭火器.
10。9、对于开关整定值、保险丝要选用适当。电器机具设备严禁带病运行。
10。10、建立电气防火制度，加强电气防火教育。
十二、临时用电安全管理措施
11．1、临时用电电工必须掌握安全用电的基本知识和施工现场机械、电气设备的性能,熟悉JGJ46—2005《施工现场临时用电安全技术规范》。
11．2、从事安装、维修、拆除临时用电工程的临时用电电工必须执行GB5306—85《特种作业人员安全技术考核管理规则》中有关规定，经考试合格,持有有效期内的操作证件方可上岗作业。
11．3、临时用电电工要具有“六性"：要树立安全用电的责任性、发扬团结互助协作性、坚持制度的严肃、掌握事故的规律性、消除隐患的及时性、掌握技术的主动性.
11．4、加强对现场施工人员的安全用电基本知识教育，由施工技术科有针对性地编制安全用电技术交底，落实到施工班组,并由安全科进行监督检查。
11．5、配电室必须做到“四防一通"：防火、防雨雪、防潮、防小动物及通风良好。配电室内备有绝缘棒、绝缘毡、绝缘靴、绝缘手套以及电气灭火消防器材、应急照明灯等安全用具。配电柜要定期进行检查、维修、保养。
11．6、制定并执行电气检修安全操作监护制度。施工现场夜间值班电工需有2人,在发生电气故障时1人检修、1人监护.并做好标志牌挂在配电房内，以防有人合闸.
11．7、施工现场时刻处于动态变化中，电工要经常巡回检查,制止并纠正线缆乱拖乱拉、损坏电气设备、无视安全用电等不良现象。
11．8、宿舍管理要纳入安全用电的内容，禁止乱接电线，乱用电器。
十三、临时用电安全技术措施
施工现场临时用电安全一定要时刻高度重视，它关系到人民生命安全，必须执行临时用电管理规程。
12。1、临时用电工程的安装、维修、防护、使用、拆除的操作人员必须符合JGJ46－2005《施工现场临时用电安全技术规范》的要求,由持证电工完成.临时用电电工上班时必须按规定穿戴、配备好相应的劳动保护用品。安排生活任务时,应视工作的难易程度和技术复杂性来确定相适应的人员.
12。2、临时用电电工应了解、掌握施工现场机械设备的性能和用电情况.做好电工现场维修记录、施工日志、交接班记录.对电气设备、用电线路勤检查，勤保养， 定期维修，及时发现并消除隐患.制定各项技术管理制度，保证施工现场临时用电的安全.
12.3、临时用电电工必须认真执行临时用电有关规程、规定，自觉抵制来自任何方面的违章操作指令，有权制止违章用电行为,必要时要向有关人员举报.
12。4、配电室常设值班人员,对现场施工临时用电负责。
12.5、执行停电挂牌制度，停送电有人监护，有人负责。进行电气维修时要断电上锁。
12.6、行灯电压不得超过36V.特殊场所如地下室潮湿部位必须采用24V或12V安全电压。行灯变压器必须装设在电箱内,不得单独放在地上。
12.7、宿舍灯具高度不得低于2.5米。食堂、开水房选用防水灯具和拉线开关。室外碘钨灯不得低于3米，必须用密闭式防雨灯罩。碘钨灯金属灯罩和金属支架必须有良好的接零保护，金属杆必须采取绝缘措施。
12。8、电气设备的金属外壳必须与PE线相连接,PE线与N线必须分开，不得混用。PE线中间不得有断股和接头,不得装设开关和熔断器，在配电线路的终端要做重复接地，其电阻值不得大于4Ω.
12.9、各类配电箱、开关箱应分级配电.开关箱做到一机一闸一漏,断路器必须分级控制。对于开关整定值、保险丝要选用适当.要防尘防雨,有门、有锁。固定式配电箱加设防护栅,安装牢固,落地安装点应平坦，高出地面200以上,其周围2m内不得堆放杂物，保持道路畅通.进线和出线设在箱体的下面，导线应绝缘良好,排列整齐,箱与箱之间的导线连接要牢固.箱内电气要排列有序,不允许有松动。箱内电气开关要标明用途，以防误操作，箱体统一编号，停用时断电、上锁.
12．10、施工现场配电箱和开关箱至少设置3级漏电保护器，开关箱中必须设备其额定漏电动作电流不大于30mA；动作时间应小于0。1s；做到每天检验。漏电保护器的选择符合国标GB68ZP—86《漏电电流动作保护器》的要求。
12．11、电源线要使用多股铜芯橡套电缆，不得有接头和断裂现象，不能砸压、拖拉。电缆线路要穿管地埋或沿墙敷设，埋深不小于700mm。在电缆的上下各500mm厚细砂，然后盖砖保护，并在上面做警示标记.电缆接头牢固可靠，包扎后的绝缘强度应不低于原来的绝缘强度，不得承受张力(拉力),进出口部位应加强保护。
12．12、购置的电气设备与材料要符合安全标准,有合格证.电箱必须采用悦达电器，其它电器设备必须作用指定厂家的产品.
12．13、使用中的电气设备保持完好的工作状态,禁止带故障、超负荷运行。
12．14、移动式工具长期停用或新进场电气工器具如手持式电动工具初次使用要经过验收、外观检查并由电工摇测绝缘合格后，才能使用。一机一闸，漏电开关灵敏有效。采用插座、插头连接时,其不得有裂纹,应绝缘良好.在用完后，必须断开电源方可离开。
12．15、因施工需要如须改变用电设备使用地点时,先做好地线后方允许使用.
