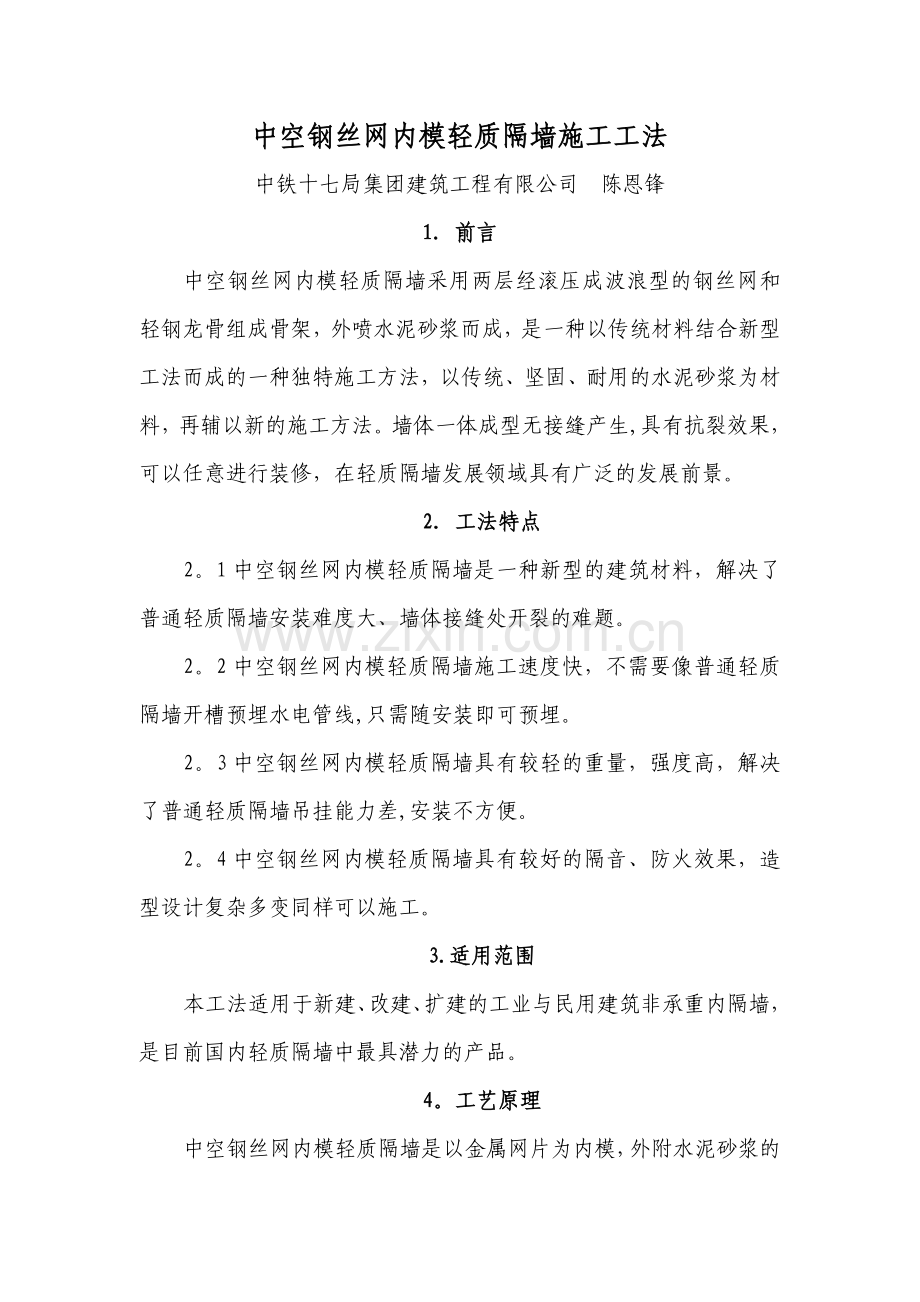

中空钢丝网内模轻质隔墙施工工法
中铁十七局集团建筑工程有限公司 陈恩锋
1．前言
中空钢丝网内模轻质隔墙采用两层经滚压成波浪型的钢丝网和轻钢龙骨组成骨架，外喷水泥砂浆而成，是一种以传统材料结合新型工法而成的一种独特施工方法，以传统、坚固、耐用的水泥砂浆为材料，再辅以新的施工方法。墙体一体成型无接缝产生,具有抗裂效果，可以任意进行装修，在轻质隔墙发展领域具有广泛的发展前景。
2．工法特点
2。1中空钢丝网内模轻质隔墙是一种新型的建筑材料，解决了普通轻质隔墙安装难度大、墙体接缝处开裂的难题。
2。2中空钢丝网内模轻质隔墙施工速度快，不需要像普通轻质隔墙开槽预埋水电管线,只需随安装即可预埋。
2。3中空钢丝网内模轻质隔墙具有较轻的重量，强度高，解决了普通轻质隔墙吊挂能力差,安装不方便。
2。4中空钢丝网内模轻质隔墙具有较好的隔音、防火效果，造型设计复杂多变同样可以施工。
3.适用范围
本工法适用于新建、改建、扩建的工业与民用建筑非承重内隔墙，是目前国内轻质隔墙中最具潜力的产品。
4。工艺原理
中空钢丝网内模轻质隔墙是以金属网片为内模，外附水泥砂浆的新型轻质墙体。轻质隔墙与主体采用边龙骨连接，边龙骨用设钉或自攻螺丝固定，隔墙板由双层网片组成，中间设C型龙骨加强，与边龙骨形成一体。主要包括安装槽铁、组装网片、填槽、打底、抹灰等工序。
5．施工工艺流程及操作要点
5.1工艺流程
网片拼装
施工准备
安装边龙骨
放线

竣工验收
抹灰
水电配管
网片组装及加固

5。2操作要点
5。2。1施工准备
中空钢丝网内模轻质隔墙施工前根据图纸进行现场测量,根据实际尺寸统计出龙骨、网片及五金配件的数量，提供给工厂进行加工生产。
按图纸轻质隔墙位置进行测量放线，首先根据基准线量出墙体轴线并向两边量出墙体安装控制线,用线锤将底线引至顶棚及原有墙和柱上。门窗洞口的位置同时标出，并注明尺寸和高度。墙体线放完后进行自检、自查工作,并向监理报验合格后方可进行下道工序施工.
5。2.2钢丝网板预拼装
中空钢丝网内模轻质隔墙安装前要将钢丝网板进行预拼装，即将两片网片拼装在一起，两网片之间用22＃扎丝连接固定,间距300—400mm左右，并在中间设置一根C型竖向龙骨与网片进行连接，竖向龙骨间距500mm左右。网片拼装时网片和龙骨长度一致，龙骨不得短于网片，对于变形的网片和龙骨需修整后方可使用。钢丝网板拼装完毕后按长度不同分类进行堆放,堆放高度不得大于10块，以防挤压变形。
5.2。3现场安装及门窗节点做法
1．边龙骨（L型）安装
图5.2.3-1 边龙骨安装
按照放样墨线用射钉或带塑料膨胀套管的自攻螺丝固定L型边龙骨，固定间距500mm左右，上下L型边龙骨安装朝向应一致。L型边龙骨安装完毕后进行检查,不符合要求或错误及时进行改正，
确保正确无误后方可进行下道工序施工.
2．钢丝网板安装及加固
图5.2.3-2 钢丝网板安装
钢丝网板安装应从门边及墙边开始依次拼装，相邻钢丝网板用22#铁丝绑扎牢固，绑扎间距不大于300mm，钢丝网板与上下L型边龙骨连接处用22＃铁丝绑扎固定，固定点每块钢丝网板上下各不少于3点.
对于同一面墙体，钢丝网板应从两边开始向中间组装,不足一块的钢丝网板放在墙体中部，并加设一根龙骨。
钢丝网组装时门窗洞口暂时不做，待大面积钢丝网板安装完毕后再局部进行安装。门窗洞口安装详见3。3。
图5.2.3-3 轻质隔墙连接形式节点

3。门窗节点安装做法
1）门头上框节点
图5.2.3-4 门窗上方安装
门头上框用一根“L型ST-1龙骨”和一根“增强L型ST-2龙骨”绑扎在一起形成骨架做横向加固，且L型龙骨的两边都有孔，增强了L型龙骨和水泥砂浆的握裹力.两根L型龙骨与水泥砂浆结合构成一道水泥砂浆过梁，和门窗两边水泥砂浆暗柱直接连接,形成一个很强的框架结构。
图5.2.3-5 门窗上方节点

2）门窗两侧节点
图5.2.3-6 门窗两侧节点
门窗两侧采用特制的拐角网加ST-3龙骨，ST—3龙骨开口处是对应门窗口，填上水泥砂浆后形成一个网片、龙骨、水泥砂浆包裹在一起的暗柱，其强度接近“钢筋结构柱”，特制的拐角网可防止在打孔时开裂.
为了保证门窗洞口在粉刷前形成有效的框架结构,必须对门头过梁和拐角网的暗柱进行水泥砂浆填充,并且填充密实，水泥砂浆达到一定强度后方可进行粉刷施工。
5。2。4水电配管安装
钢丝网板组装完后进行水电配管，水电立管敷设在钢丝网板凹槽或孔内,用22#扎丝绑扎，间距为500mm，水电配管超出钢丝网板时用平网包裹。
图5.2.4-1 水电配管安装
钢丝网板上水平管线布管时,开口应
用剪刀或切割机进行切割，网片裁开后向上扳起，待水平管布好后再扳下绑扎牢固。当水平管线长度大于500mm时采用单边布管，严禁将龙骨全部截断，龙骨截面不应大于龙骨宽度的一半。若龙骨截断时应用Φ6的钢筋进行加固。当钢丝网板两边同时水平布管时,两根水平管的水平高差大于300mm，同时水平横管的直径不应大于25mm。水平横管大于25mm时必须在管的外露侧包裹平网。
单点吊挂物超过80Kg时需先在吊挂重物处的金属网片内模中填充细石混凝土，待达到一定强度后再安装膨胀螺栓吊挂物品。如没法填充细石混凝土时采用多点吊挂，吊挂点尽量选在网片凹槽的位置。
5。2。5混凝土墙垫处理
用于较潮湿的房间(卫生间、厨房等）隔墙下高度150mmC20混凝土墙垫一般采用提前浇筑混凝土,然后安装隔墙，而本工程采用先安装钢丝网骨架,然后在骨架两侧支模浇筑混凝土，解决了后安装骨架打眼破坏墙垫混凝土。
5。2。6抹灰
抹灰主要分为三个步骤:填槽、打底、冲筋抹灰.
图5.2.6-1 抹灰填槽
钢丝网板填槽采用1:2—1:2。5水泥砂浆,主要是将钢丝网板凹槽填平,填槽时砂浆不得高出板面，以免抹面时砂浆过厚。抹灰前应先把门、窗上边横梁和两边拐角网先填实。填槽结束后养护24小时进行抹灰打底，打底用1：3水泥砂浆进行施工。打底结束
后养护24小时，平按无明显痕迹时进行面层施工，抹面砂浆为1：2.5—1：3。5，并按图纸要求做相应光洁度处理。
图5.2.6-2 成型墙体

5.2。7造型多变
中空钢丝网内模隔墙板具有可塑性，可根据设计需要，造型随意进行变化，施工仍简便快捷.
图5.2.7-1 弧形钢丝网安装

6．材料与设备
本工法使用的主材见表6,设备为常用的射枪、切割机、剪刀、抹灰相关小型手头工具等。
中空钢丝网内模轻质隔墙材料表 表6
配件名称
型号
断面形式
钢板厚度
穿孔
用途说明
断面透视
边龙骨（L型)
ST—1

0。7mm
两边打孔
由冷轧薄板轧成,作为竖龙骨和结构支撑面的连接构件，用于上下固定网片

增强龙骨（L型)
ST—2

1mm
无孔
由冷轧薄板轧成，主要用作门窗洞口上框过梁用加强龙骨

竖龙骨（C型）
ST—3

0.4mm
有孔
由冷轧薄板轧成，在网片内与网片构成骨架,增加网片的刚度

钢丝网
8＊16mm

由两片网片拼装成面层

7.质量控制
7.1质量控制标准
中空钢丝网内模板施工质量严格执行《建筑装饰装修工程质量验收规范》，网板安装允许偏差执行表7。1—1、墙体允许偏差执行表7。1—2。
网板检查验收标准 表7.1—1
序号
项目
允许偏差（mm）
检验方法
1
L铁安装位置
±5
尺量
2
网板平整度
±10
用2m靠尺和塞尺检查
3
网板垂直度
±5
用线锤和尺检查
4
门窗洞口尺寸
±5
尺量
5
绑扎点间距
±100
尺量
墙体检查验收标准 表7.1—2
序号
项目
允许偏差（mm）
检验方法
1
表面平整度
3
用2m靠尺和塞尺检查
2
阴阳角垂直度
4
用线锤和尺检查
3
表面垂直度
3
用线锤和尺检查
4
阴阳角方正
4
直角器检查
5
轴线位置
5
尺量
6
门窗洞口
±5
尺量
7.2质量保证
7。2.1中空钢丝网内模隔墙施工必须符合03J112图集要求，墙体应满足GB50210—2001《建筑装饰装修工程质量验收规范》和GB50300-2001《建筑工程施工质量验收统一标准》的要求。
7.2。2内隔墙面层不得有起皮、掉角、气鼓和出现裂缝,面层平整光滑。
7.2。3内隔墙与主体结构接缝应填密实,并加设两道网格布，防止出现干缩裂缝。
8。安全措施
8.1认真贯彻“安全第一，预防为主”的方针,根据国家有关规定和工程实际，配备专职安全员,执行安全生产责任制,明确各级人员职责,做好安全生产工作.
8.2施工现场设专人负责防火工作，配备消防器材和消防设备，作到经常检查，发现隐患及时上报处理；现场施工作业，设备、材料堆放不得占用或堵塞消防通道.
8.3施工现场临时用电严格按照《施工现场临时用电安全技术规范》的有关规定要求执行.
8。4 建立完善的安全保证体系，加强施工作业中的安全检查，确保作业标准化，规范化。
9。环保措施
9。1成立对应的施工环境卫生管理机构,在工程施工过程中严格遵守国家和地方政府的有关环境保护的法律、法规和规章，加强对施工材料、设备、生产生活垃圾的控制和治理,遵守防火和废弃物处理的规章制度,做好交通环境疏导，充分满足便民要求，认真接受城市交通管理，随时接受相关单位的监督检查。
9。2将施工场地和作业限制在工程建设允许的范围内，合理布置，规范围挡，做到标牌清楚，齐全,各种标识醒目，施工场地整洁文明.
9。3对施工场地道路进行硬化,并在晴天经常对施工通行道路进行洒水，防止尘土飞扬，污染周围环境。
10.效益分析
中空钢丝网内模隔墙的施工解决了普通轻质隔墙安装复杂,隔墙板接缝开裂等质量通病，同时解决了在轻质隔墙上直接安装吊挂物。中空钢丝网内模隔墙不需要像普通轻质隔墙开槽施工,直接在钢丝网内预埋水电管线，大大缩短了工期,同时钢丝网架在冬季可以施工，抹灰待来年气温回升时施工，可以使工程不会因为天气原因而造成误工。中空钢丝网内模板隔墙减少了使用过程维修费用，在市场上建立了良好的信誉，取得很好的社会效益,且施工安全简便快捷，其发展前景十分广阔。
各类轻质隔墙性能比较 表10-1
比较项目
中空钢丝网内模板
GRC板
珍珠岩石膏板
纤维水泥板
1/2红砖墙
备注
抗裂性能
极佳
差
差
差
差

高度
无限制
限制
限制
限制
限制

墙厚度
90mm
110mm
100mm
90mm
140mm

防火性能
2HR以上
2HR以上
1HR以上
2HR以上
1HR以上

隔音效果
42dB
35dB
30dB
35dB
32dB

抗震性
极佳
弱
弱
弱
弱

水电配管开槽费用
无
需要
需要
需要
需要

增加空间
约增2.1m2
约增1m2
约增1。4m2
约增2m2
以此为准
每施工100m2
工期长短
短
长
长
长
长

圆弧造型
按设计随意造型
无
无
无
好时费工

环保需求
回收废料
无
无
无
无

11。应用实例
山西省图书馆工程为省级大型图书馆，是山西省会太原市新建文化商贸区大型公共建筑之一。山西省图书馆位于太原文化商务区"文化岛"西端,该建筑布局呈不规则L形布局,建筑东西总长132。6m，南北总宽155。2m，地下一层，地上五层，总共藏书量700万册,总建筑面积49900平方米。室内轻质隔墙为100厚中空钢丝网内模轻质隔墙,空气隔声性能在40分贝以上。该工程在轻质隔墙施工过程中得到了甲方、监理和相关质量部门的认可和好评，质量目标为确保汾水杯，争创鲁班奖。
