万科(全套)工程技术统一标准.doc

上传人:快乐****生活 文档编号:4063141 上传时间:2024-07-26 格式:DOC 页数:34 大小:68.54KB
下载 相关 举报
万科(全套)工程技术统一标准.doc_第1页
第1页 / 共34页

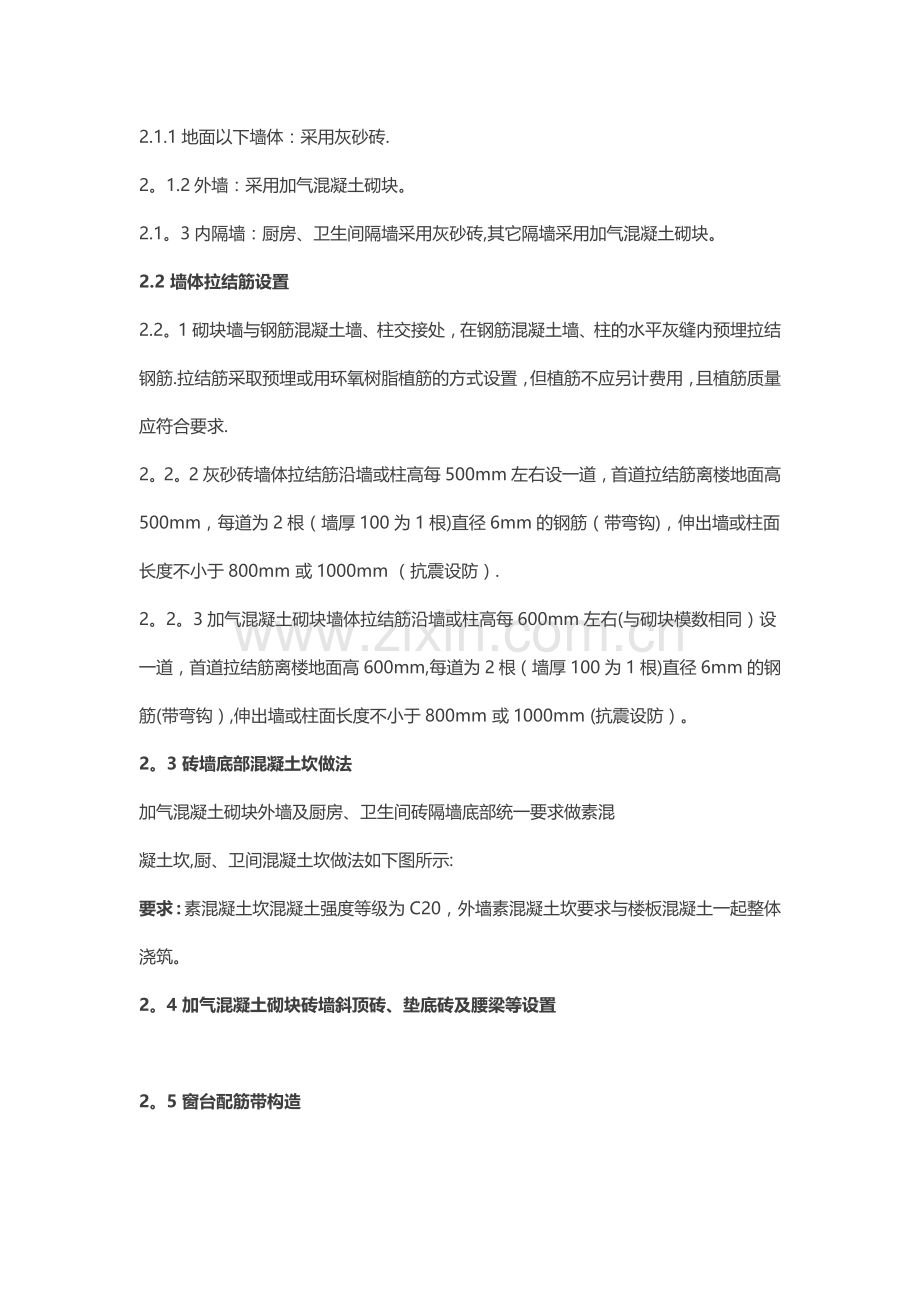

万科(全套)工程技术统一标准.doc_第2页
第2页 / 共34页
万科(全套)工程技术统一标准.doc_第3页
第3页 / 共34页
万科(全套)工程技术统一标准.doc_第4页
第4页 / 共34页
万科(全套)工程技术统一标准.doc_第5页
第5页 / 共34页
点击查看更多>>
资源描述

1、万科(全套)工程技术统一标准(工程总速收藏)2015-0423房地产经理人联盟万科能够连续多年保持千亿规模而无大的质量为题,何也?无他,概因万科有统一的设计与施工标准也,今天分享的内容是:万科(全套)工程技术统一标准1钢筋混凝土结构1.1结构降板要求1。1.1阳台降板100mm.1。1。2有保温要求的露台降板250mm,无保温要求的露台降板100mm.1.1。3雨棚降板100mm,空调板降板100mm。1。1.4非沉箱式卫生间降板80mm.1。1。5沉箱式卫生间降板约300-350mm(可根据周边的梁高确定).1。1。6厨房降板50mm。1。2钢筋接头型式(高层转换层除外)1.2。1级钢:直径

2、25采用机械连接,直径25采用焊接或绑扎连接。1.2。2级钢:直径28采用机械连接,直径28采用焊接或绑扎连接。1。3屋面结构找坡公共建筑屋面:板底、板面均按2结构找坡;住宅屋面:板底平,板面按2%结构找坡;地下室顶板:应结构找坡;地下室底板:可考虑结构找坡.2砌体结构2。1墙体材料2.1.1地面以下墙体:采用灰砂砖.2。1.2外墙:采用加气混凝土砌块。2.1。3内隔墙:厨房、卫生间隔墙采用灰砂砖,其它隔墙采用加气混凝土砌块。2.2墙体拉结筋设置2.2。1砌块墙与钢筋混凝土墙、柱交接处,在钢筋混凝土墙、柱的水平灰缝内预埋拉结钢筋.拉结筋采取预埋或用环氧树脂植筋的方式设置,但植筋不应另计费用,且

3、植筋质量应符合要求.2。2。2灰砂砖墙体拉结筋沿墙或柱高每500mm左右设一道,首道拉结筋离楼地面高500mm,每道为2根(墙厚100为1根)直径6mm的钢筋(带弯钩),伸出墙或柱面长度不小于800mm或1000mm(抗震设防).2。2。3加气混凝土砌块墙体拉结筋沿墙或柱高每600mm左右(与砌块模数相同)设一道,首道拉结筋离楼地面高600mm,每道为2根(墙厚100为1根)直径6mm的钢筋(带弯钩),伸出墙或柱面长度不小于800mm或1000mm(抗震设防)。2。3砖墙底部混凝土坎做法加气混凝土砌块外墙及厨房、卫生间砖隔墙底部统一要求做素混凝土坎,厨、卫间混凝土坎做法如下图所示:要求:素混凝

4、土坎混凝土强度等级为C20,外墙素混凝土坎要求与楼板混凝土一起整体浇筑。2。4加气混凝土砌块砖墙斜顶砖、垫底砖及腰梁等设置2。5窗台配筋带构造砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁,高度不宜小于120mm,纵筋不少于410,箍筋6200;其它层在窗台标高处应设置通长现浇钢筋混凝土板带,板带厚度不小于100mm;板带的混凝土强度等级不应小于C20,纵向配筋不宜少于310。窗台梁或窗台混凝土板带在窗洞范围内应向外找坡。2。6腰梁位置未开窗洞的外墙墙体(3米以下),每层墙高的中部增设厚度为100mm与墙体同宽的混凝土腰梁,配筋及砼标号同相应楼层窗台配筋带。3米以上墙体按圈梁要求设置.2。

5、7门窗洞口设置2。7。2当门洞墙垛、窗间墙的宽度小于200mm时,应做成构造柱;当200门洞墙垛、窗间墙宽度600,而其后面又无横墙时,应用灰砂砖砌筑。2。8电梯井做法仅电梯井之间的隔墙可为砌体外,其余均应设计为剪力墙结构。1楼地面1。1架空层地面做法一(停车库)梁板整体现浇,150厚C20混凝土,配筋双向6200,混凝土随浇筑随收光(找坡根据建筑图施工)200厚水泥石粉渣(掺6水泥)压实素土夯实1。2架空层地面做法二(住宅、商铺、管理用房)150厚C20钢筋砼(8150X150双向;负筋10150,每边长1000),随打随抹光,设缝在柱中位置。100厚C15混凝土垫层素土夯实1。3一层入户花

6、园地面做法种植草皮素土夯实1。4客厅、房间楼地面做法钢筋混凝土楼板(楼地面混凝土随打随抹,取消找平层)1。5卫生间(非沉箱式)楼地面做法1。5厚JS型防水涂料,四周卷起至少比卫生间楼面结构面高300(防水层面不做砂浆保护层).最薄处20厚12。5防水水泥砂浆,0。5坡向地漏口.钢筋混凝土楼板1.6卫生间(沉箱式)楼地面做法2。0厚JS型防水涂料,四周卷起至少比卫生间楼面结构面高600(防水层面不做砂浆保护层)。最薄处20厚12。5防水水泥砂浆,2坡向地漏口。钢筋混凝土楼板1。7厨房楼地面做法1。5厚JS型防水涂料,四周卷起至少比楼面结构面高300(面不做砂浆保护层)。最薄处20厚12。5防水水

7、泥砂浆,0。5坡向地漏口。钢筋混凝土楼板1.8阳台楼地面做法最薄处20厚12.5防水水泥砂浆,1坡向地漏口.阳台楼板的管根处四周250mm宽范围内均刷2mm厚911防水涂膜,上返100。现浇钢筋混凝土板1。9消防楼梯间楼地面20厚1:2。5水泥砂浆找平收光,踏步边上贴防滑条砖,在踢面和踏面靠边缘处用水泥砂浆抹出50宽20高的挡水条。钢筋混凝土楼板1.10非消防楼梯间楼地面水泥砂浆粘贴防滑面砖(样板由设计确定)钢筋混凝土楼板2墙面抹灰、饰面2。1暗埋管线槽补平后挂镀锌钢丝网(网格20mm20mm,直径1mm),挂网宽度为超出管线槽边50mm,管线比较密集而无法砌筑时,采用细石砼浇灌,再挂钢丝网。

8、2。2外墙抹灰、饰面一(涂料饰面)外墙涂料(两道)封固底漆(一道)刮外墙腻子8厚1:3防水砂浆(防水砂浆:0。9公斤杜拉纤维/立方米砂浆+掺水泥用量3。8的防水粉)12厚1:2.5防水砂浆找平打底(防水砂浆:0。9公斤杜拉纤维/立方米砂浆+掺水泥用量3.8的防水粉)砼梁柱与砖墙交接处挂250宽镀锌钢丝网(网格20mm20mm,直径1mm;加气混凝土砌体外侧墙须满挂镀锌钢丝网。)墙体2.3外墙抹灰、饰面二(劈开砖饰面)专用胶粘贴劈开砖(专用勾缝剂勾缝)专用胶满刮刷1.5厚“黑豹”涂膜防水层8厚1:3防水砂浆(防水砂浆:掺水泥用量3.8%的防水粉)12厚1:2。5防水砂浆找平打底(防水砂浆:掺水泥

9、用量3.8%的防水粉)砼梁柱与砖墙交接处挂250宽镀锌钢丝网(网格20mm20mm,直径1mm;加气混凝土砌体外侧墙须满挂镀锌钢丝网。)墙体2。4外墙抹灰、饰面三(普通砖饰面)聚合物砂浆粘贴普通饰面砖;8厚1:3防水砂浆(防水砂浆:掺水泥用量3。8%的防水粉)。12厚1:2.5防水砂浆找平打底(防水砂浆:掺水泥用量3.8的防水粉)砼梁柱与砖墙交接处挂250宽镀锌钢丝网(网格20mm20mm,直径1mm,加气混凝土砌体外侧墙须满挂镀锌钢丝网。)墙体注:(1)外墙抹灰砂浆水泥采用325水泥.(2)如因总包单位施工原因造成外墙抹灰超厚,须分层养护、隔夜施工,严格要求每层厚度控制在10mm内,须由监理

10、或甲方分层验收并办理书面验收手续。(3)对总厚度大于50mm的,要求满钉挂4钢筋网,并与主体有效连接。2.5住户大堂、电梯厅、过道、楼梯间、架空层内墙面(敞开式电梯厅、过道墙面做外墙涂料,若墙裙有石材装修,则墙裙不抹灰,架空层车库的边柱必须做外墙涂料)ICI内墙涂料刮内墙腻子15厚1:1:4混合砂浆砼梁柱与砖墙交接处挂250宽镀锌钢丝网(网格20mm20mm,直径1mm)墙体2。6客厅、房间内墙面抹灰15厚1:1:4混合砂浆砼梁柱与砖墙交接处挂250宽镀锌钢丝网(网格20mm20mm,直径1mm)墙体2。7厨房、卫生间内墙面抹灰15厚1:2.5防水水泥砂浆(内掺水泥用量3。8%的防水粉)砼梁柱

11、与砖墙交接处挂250宽镀锌钢丝网(网格20mm20mm,直径1mm)墙体2。8管道井墙面抹灰15厚1:3水泥砂浆墙体注:若有取水龙头的水表井隔壁为客厅时,则水表井需做防水。3天棚抹灰、饰面3.11卫生间天棚(沉厢式)刮素水泥浆腻子(掺5108胶)露出的铁钉、铁丝及个别露筋点作防锈处理,表面清理干净钢筋混凝土楼板3。12厨房、卫生间天棚(非沉厢式)露出的铁钉、铁丝及个别露筋点作防锈处理,表面清理干净钢筋混凝土楼板3。2客厅、房间和架空层天棚刮素水泥浆腻子(掺5%108胶)露出的铁钉、铁丝及个别露筋点作防锈处理,表面清理干净钢筋混凝土楼板3.3阳台、露台天棚外墙涂料刮外墙腻子素水泥浆(掺5108胶

12、)修补、补平露出的铁钉、铁丝及个别露筋点作防锈处理,表面清理干净钢筋混凝土楼板3。4住户大堂、电梯厅、过道和楼梯间天棚(若住户大堂、电梯厅和过道天棚有吊顶,则有吊顶的部位为结构楼板,不抹灰也不刮腻子)乳胶漆二道刮腻子素水泥浆(掺5108胶)修补、补平露出的铁钉、铁丝及个别露筋点作防锈处理,表面清理干净钢筋混凝土楼板4踢脚做法4。1消防楼梯间水泥砂浆踢脚(150高)刷黑水泥浆150高15厚1:1:4混合砂浆抹面墙体4。2非消防楼梯间面砖踢脚(120高)10厚面砖刷掺水泥重5%的108胶素水泥浆15厚1:3水泥砂浆找平墙体5门窗5.1铝合金门窗5。1.1铝型材:(各投标单位均须在投标前送样,样品并

13、经我公司现场设计师和现场工程师确认.)铝门窗型材采用亚铝、兴发、坚美、凤铝、广亚、季华生产的高精级别的型材。并提供不少于10年品质保证。壁厚应经计算或试验确定,其中门型材截面主要受力部位最小实测壁厚应不小于2。0mm,门其他部位最小实测壁厚应不小于1。2mm;窗型材截面主要受力部位最小实测壁厚应不小于1.4mm,窗其他部位最小实测壁厚应不小于1.2mm.玻璃压线等配套铝料最小实测壁厚应不小于1.0mm.注:铝合金门窗的基本抗风压要求2500Pa,雨水渗透性能3级,铝合金平开窗的气密性能3级,铝合金平开门及推拉门窗气密性能2级。应根据风压和窗洞大小,对挠度计算不足者,可采用在铝材空腔插入整条不同

14、厚度的钢板(或型钢)来加强型材整体强度和刚度,加入钢板的厚度由投标单位根据计算复核,并提供计算书,型材挠度控制值为l/180的计算长度.5。1.2玻璃:(各投标单位均须在投标前送样,样品并经我公司现场设计师和现场工程师确认。)门窗玻璃原片采用南玻、耀玻或洛玻(厂家)的6厚浮法玻璃(最小厚度),并复核所有玻璃的强度和刚度,玻璃挠度控制值为1/80的短跨长度.卫生间采用磨砂玻璃。玻璃深加工厂家为深圳三鑫玻璃、信义玻璃或东莞国源(选用其他厂家需经甲方书面同意).玻璃的其他安全要求详国家及地方标准。5.1.3安全玻璃使用部位门玻璃7层及7层以上建筑物外开窗;面积1。5的窗玻璃或玻璃底边离最终完成面90

15、0mm的落地窗;幕墙(全玻幕墙除外);倾斜装配窗、各类天棚(天窗、采光顶)、吊顶;观光电梯及其外围护;室内隔断、浴室围护和屏风;梯、阳台、平台走廊的栏板和中庭内栏板,受水平荷载时玻璃的公称厚度12mm;用于承受行人行走的地面板;水族馆和游泳池的观察窗、观察孔;公共建筑物的出入口、门厅等部位;易受撞击、冲击而造成人体伤害的部位5。1。4配件:(各投标单位均须在投标前送样,样品并经我公司现场设计师和现场工程师确认。)(1)密封胶条、密封毛条、密封胶、五金件、安装配件、其他辅材等应符合国家行业的最新标准,并在投标时附加相关产品使用说明书及质量保证书。(2)密封胶条及毛条应满足使用不少于30000次的

16、产品要求。密封胶条采用硅化胶条(诺托、格屋、吉盛、澳利坚、合和、立兴杨氏)。密封毛条采用“利的加”或经甲方认可的其他品牌“诺托”、“格屋”、“吉盛”、“澳利坚”、 “合和”、“立兴杨氏”硅化处理的丙纶纤维密封毛条。(3)铝框与墙体边的密封胶(凹缝嵌入)采用道康宁中性硅酮密封胶密 封,玻璃与铝框之间、铝材与铝材之间采用杭州之江JS222中性硅酮密封胶、广州白云的SS601中性硅酮密封胶、道康宁中性硅酮密封胶密封,幕墙密封采用道康宁791硅酮密封胶密封,幕墙结构性连接、玻璃与玻璃之间及特殊部位(详见图纸)采用道康宁995硅酮结构胶连接,颜色须按建筑师要求调整.(4)两点或多点锁、传动器、执手、铰链

17、等五金配件推荐采用 “诺托”、“格屋”、“吉盛”、“澳利坚”、 “合和、“立兴杨氏”五金系列(可分开指定),颜色、型号须经甲方确认样板.执手手柄、执手基座采用锌合金,表面涂装方式,颜色和式样待建筑师确认。铰链、锁柱、锁块等均为不锈钢,其它为镀锌防腐.门窗执手应内外都装.铰链开启角度应满足安全要求。5。1。5金属加强件加强钢衬应选用国标碳素钢Q235A,产品质量应符合相应的国家规范,并需提供出厂合格证和检验报告。表面应进行热浸镀锌处理,并采取涂漆和铝型材隔离.采用不锈钢螺丝将加强型钢(钢板)与铝型材固定,螺丝中距小于400mm,两端用密封胶封口。5.1.6紧固件与铝合金门窗型材连接用的紧固件应采

18、用不锈钢连接件。5。2入户门5.2。1多层洋房入户门:采用木质入户门(户外采用防潮防晒木门)5。2。2高层住宅入户门:采用钢质防火门6防水材料品种平台、屋面防水材料:聚胺脂(911).品牌:卓宝、科顺厨房、卫生间、窗边防水材料:聚合物(JS)。品牌:卓宝、科顺外墙防水材料:聚合物.品牌:大黑豹1种植屋面做法250600厚种植土聚脂无纺布滤水层(120G/M2),四周上翻100高,用粘贴剂粘结.80厚2030碎石排水层40厚细石砼C20(配筋双向4150)保护层塑料薄膜隔离层3厚高聚物改性沥青防水卷材(应选用一等品(B),卷材标号:35号以上),遇墙上反高出种植土面不少于400;(地漏、管道周围

19、刷2.0厚双组份聚氨酯防水涂料(同时应做纤维织物胎体增强处理),上反高出种植面不少于400,水平面不少于200)。钢筋混凝土抗渗砼(抗渗等级按设计要求),结构自找坡2(公共建筑:结构底、面均2%找坡;住宅:结构底平、面2%找坡)。注:卷材搭接宽度(mm)(参屋面工程质量验收规范2斜屋面做法2.1钢瓦屋面钢瓦铝箔布铁钉固定3050沥青浸泡防腐木挂瓦条30厚挤塑聚苯板隔热层(FM150)20厚1:2。5水泥砂浆找平层钢筋混凝土屋面结构板2.2陶瓦屋面1:2水泥砂浆座浆安装陶瓦(砂浆厚度、饱满度以及收口檐口节点等以甲方确认样板为准)40厚C20细石混凝土,内配筋4150双向(与屋面板预留的钢筋头焊接

20、或绑扎连接),若屋面宽度大于3米,则设间距3m的分格缝(钢筋在缝内断开),缝宽10mm,缝内嵌聚氨酯密封膏。30厚挤塑聚苯板保温层(压缩强度250Kpa)(阳台、门廊坡屋面不设此保温层,但需在防水层上贴一道无纺布隔离)2.0厚聚氨酯防水涂膜20厚1:2.5防水砂浆找平层钢筋混凝土屋面结构板,板上预留钢筋头8500500,外伸150mm长,锚固15d。3上人平屋面做法40厚C20细石混凝土,内配筋4150双向,平面四周(沿墙和水沟边)设伸缝,缝宽10 mm,缝内嵌聚氨酯密封膏;平面内间距3000mm设缩缝,用切割机切深15mm。30厚挤塑聚苯板保温层(FM250,压缩强度250Kpa),设排气管

21、(25PVC管打梅花孔),3000mm3000mm横纵布置,相互连接汇集到地漏里,并在边角位设置排气孔,36平方米内设置一个。3厚高聚物改性沥青防水卷材,反上结构面400,(2.0厚双组分 聚氨酯防水涂料加强地漏、管道周围,反上结构面不少于400mm,水平面不少于200mm)如果女儿墙低于400,防水层在女儿墙檐口收头。20厚1:2.5水泥砂浆找平层钢筋混凝土屋面结构板,结构自找坡2 (公共建筑:结构底、面均2找坡;住宅:结构底平、面2找坡).注:当上人平屋面单栋屋面面积小于300m2,且屋面平面形状较不规则时,其防水层可考虑改为2。0厚聚氨酯涂膜(“911”)防水层。4不上人平屋面做法40厚

22、C20细石混凝土,内配筋4150双向,平面四周(沿墙和水沟边)设伸缝,缝宽10 mm,缝内嵌聚氨酯密封膏;平面内间距3000mm设缩缝,用切割机切深15mm。30厚挤塑聚苯板保温层(FM150),设排气管(25PVC管打梅花孔),3000mm3000mm横纵布置,相互连接汇集到地漏里,并在边角位设置排气孔,36平方米内设置一个.2。0厚聚氨酯涂膜(“911”)防水层,反上结构面400,(2。0厚双组分聚氨酯防水涂料加强地漏、管道周围,反上结构面不少于400mm,水平面不少于200mm)如果女儿墙低于400,防水层在女儿墙檐口收头。20厚1:2。5水泥砂浆找平层钢筋混凝土屋面结构板,结构自找坡2

23、%(公共建筑:结构底、面均2找坡;住宅:结构底平、面2找坡).5露台做法40厚C20细石混凝土,内配筋4150双向,平面四周(沿墙和水 沟边)设伸缝,缝宽10 mm,缝内嵌聚氨酯密封膏;平面内间距3000mm设缩缝,用切割机切深15mm。露台混凝土反坎四周和露台中间设置排水盲沟30厚挤塑聚苯板保温层(FM250),设排气管(25PVC管打梅花孔),3000mm3000mm横纵布置,相互连接汇集到地漏里,并在边角位设置排气孔,36平方米内设置一个。2。0mm厚聚氨酯(“911”)防水涂膜钢筋混凝土结构板(结构找坡2,混凝土随打随抹,原浆收光.)盲沟作法6雨棚、挑板做法最薄处15厚1:3水泥砂浆找

24、坡层,坡度2%(根部批R100的圆角)。钢筋砼结构板(根部素砼做反坎200高,与主体一次浇注完成)1小区消防、大型车车道道路做法2小区小型车车道道路做法3小区人行道道路做法4嵌草砖路面做法1强电系统1。1住宅按75W/m2计算,需用系数按规范下限选取;1。2公寓按4kw/户至6kw/户负荷计算,需用系数按规范下限选取;1。3电梯暂以15kW/台计算;1。4商业建筑,根据商业规模及性质的不同,在规范所规定的选择范围内,按中等偏下选取,需用系数按中等偏下选取;1.5同期系数按0。8选取;1。6低压柜采用GCK型;1.7变配电所框架开关,原则上选用进口品牌(ABB、施耐德、三菱、穆勒),条件成熟时,

25、也可以考虑国产名优产品;1。8塑壳开关选用上海良信的NDM系列;1。9户内箱开关采用EA9系列;1.10高层住宅供电采用电缆+穿刺接头(穿刺接头采用进口品牌),不宜采用母线槽;1。11电缆耐火等级的选择,应遵循经济、实用的原则。能用普通不用阻燃、能用阻燃不用耐火;1。12挂墙式空调插座安装高度为2.1米.1。13配管:50以上总进线管埋地部分采用热镀锌钢管,埋在砼内、墙内部分采用PVC管;2弱电部分2。1每户应设弱电总过线箱;2.2住宅一层、二层设置四防区监控系统(红外、门磁、紧急按钮、燃气报警),有安防主机箱及操作键盘,安防主机箱需220v电源;其他楼层按一防区(燃气报警)考虑,无安防主机箱

26、及操作键盘。2.3燃气报警器安装高度为2。3米,或吸顶安装。2。4主卧、客厅设置电视、电话插座,书房(小卧室)设置网络插座;2。5住宅采用可视对讲,公寓采用非可视对讲,对讲的室内分机(带门铃)至门铃按钮间配一条20管;2。6注意强弱电开关、设备的安装位置是否冲突;3、室外管网。1强电:电缆数量较多时采用暗埋式电缆沟,覆土300mm,间隔25米左右设一检查井;其余埋设UPVC管(过路采用国标镀锌钢管);3。2弱电:埋设UPVC管(过路采用国标镀锌钢管);、 室外给排水1.1管材、检查井、井盖1。1。1室外给水管、埋地消防管统一采用PE给水管;1.1.2室外排水管管径大于500的采用钢筋砼排水管;

27、小于或等于500的采用UPVC双壁波纹管。道路及停车场内采用S2抗压型,绿化带内用S1普通型。1。1。3室外给排水井盖、雨水口优先采用复合井盖(最好配项目LOGO);雨水沟盖在对景观要求不是很严格的地方采用混凝土沟盖或铸铁井盖,在景观要求严格地方采用复合材料沟盖.1。1.4井盖(雨水口)承重标准:绿化带区轻型;人行道区普通型;车行通道区重型。1。1。5涉及商业主要人行道区井盖拟采用采用装饰井盖。1。2给水系统1.2。1室外园建用水点配洒水复合井埋地处理,采用专门的园林绿化龙头。1.2.2分期开发的工地,每期的室外给水主管需采用阀门隔断,便检修.1。3排水系统1。3。1检查井、雨水口采用灰砂砖砌

28、筑,禁止使用红砖.1.3.2工程施工中,检查井须采用现浇的砼临时井盖封堵.1。3。3阀门井排水设施:应设放空管或井底须采用大于200厚的中粗砂石垫层,不允许采用砼垫层。2、室内给水系统2。1给水管选择:(1)室内暗装采用PPR给水管,冷水管采用1。6MPa,热水管采用2.0MPa,热熔连接.(2)外墙、水表井、裙楼等明装管道采用钢塑管。2。2毛坯房预留的给水管接口,必须凸出墙面10mm;并每户预装1个普通水龙头。2。3住宅预留的公共清洁取水龙头设置于水表井内,每两层至少设一个.2.4入户冷热给水管埋楼板铺设时:给水管离墙的垂直距离宜为200mm,不允许小于100mm;毛坯房交楼时,必须采用蓝色

29、、红色线条分别标明冷热水暗埋管线在地面、墙面的走向,并沿线注明“热水管”、”冷水管“等字样标记,便业主装修时注意;装修房交楼时,要求采用粘贴塑料线形标记等类似方式标注隐蔽管线位.3、室内排水系统3.1室内排水管道和外墙排水管道选用普通U-PVC排水管。3.2沉箱式厨卫间应紧贴结构板加设侧排地漏(不可实施情况下方可考虑直排地漏),填充层面层上同时预留直排地漏。非降板设计的隔层排水系统,管件要求选用带检查口管件。安装于下层厨卫顶板下的排水横管,其最低点标高应达到H+2。40,严禁低于H+2.25。3.3卫生间地漏、洗衣机地漏、浴缸排水管、柱盆排水管、洗菜盆排水管,配S型存水弯;阳台排水地漏配P型存

30、水弯。3。4首层私家花园、公共水表井应配套排水设施。3。5阀门井排水设施:应设放空管或井底须采用大于200厚的中粗砂石垫层,不允许采用砼垫层.3。6空调冷凝水管(1)空调冷凝水管宜明装,建筑外立面有特殊要求时选择隐蔽的角落明装,尽量避免暗装(明装时管材采用UPVC排水管,暗装时管材采用PVC给水管)。(2)冷凝水管高层明装采用DN50UPVC排水管。(3)空调冷凝水必须接入雨水管道系统,如雨水口、雨水沟、渗水井等处,不得在外墙散水台阶、天井、露台等处散排,但允许散排在绿地和花池中.(4)空调冷凝水排水接口原则上禁止设计在室内,可设在阳台、花园、露台、外墙面上,如无法实现,应将接口设置在卫生间或

31、公共过道等处.空调冷凝水管放在阳台、露台的门后时,不应影响门的开启。(5)穿空调板的冷凝水管(室内为分体机),其接口宜在空调板上100安装,以减少对建筑外立面的影响。(6)空调孔洞高度:孔洞上沿距顶板底420mm(仅限于层高不高于2。9m的建筑)。(7)超过28的客(餐)厅空调应考虑柜机的排水。4器具安装4。1台面盆、柱盆、洗菜盆龙头均采用角阀、软管连接的冷热水龙头,毛坯房台面盆、柱盆预留冷热水口。4.2安装高度:4.2.1燃气热水器的给水管口标高为H+1。15;电热水器的给水管口标高为H+1.15;4。2.2公共卫生间淋浴龙头标高为H+0。80;4.2。3浴缸龙头标高为H+0。65;4.2。

32、4洗衣机龙头标高为H+1。15;4。2.5花洒供水龙头标高为H+1。15;其固定支座标高为H+1.65;4。2。6台面盆、柱盆、洗菜盆预留冷热水口标高(即角阀标高)为H+0.45;4.2。7坐便器进水角阀标高为H0。15,角阀中心离坐便器中心水平间距宜为140mm。4。3冷热水管:管口的水平间距为150mm;安装高度:冷水横管距完成地面0.25米、热水横管距完成地面0。40米.4。4洁具预留板洞中心离完成墙面(指瓷片表面)间距如下(按市场主流品牌洁具尺寸):浴缸350x40mm(侧面、靠龙头面)、坐便器305mm、柱盆205mm、台盆150mm、地漏(厨房和淋浴间地漏除外)150mm、淋浴间地

33、漏150x150mm,厨房地漏650mm5、其它与建筑有关的规定5。1空调套管:在钢筋砼墙、梁上预留:采用DN80的U-PVC管预留;在砌体上预留:采用DN80的U-PVC管预制的砼套管;安装高度:空洞上沿距顶板底420mm(仅限于层高不高于2。9m的建筑),柜式空调套管中心标高为H+0。15米。5。2卫生间排气扇套管(厨房不设):在钢筋砼墙、梁上预留:采用DN100的U-PVC预留;在砌体上预留:采用DN100的UPVC管预制的砼套管;安装高度:套管中心标高为H+2.40.5.3抽油烟机排烟洞套管:采用DN150的U-PVC预制的砼套管预留,管中心标高不低于H+2。50。1钢筋混凝土结构1。

34、1钢筋保护层垫块、马凳1.1.1为有效保障钢筋保护层厚度、控制露筋现象,要求使用塑料垫块、马凳。1。1.2梁、柱:按图一,卡子固定在梁、柱主筋上(梁底筋采用砂浆垫块).1.1。3板:底筋使用图二所示垫块,面筋使用图三所示马凳。1。2坡屋面支模1.2。1坡角200可采用单面支模,即板底单面支模。1.2。2坡角200采用双面封模,即板底、板面均须封模。(为便于混凝土浇筑,建议板面采用分段封模、分段浇筑.)1.3梁柱节点箍筋梁柱节点箍筋采用按下图预先点焊制成的箍筋笼,随绑扎后的梁筋一齐下沉至设计位置,保障柱头箍筋的位置、间距。1.4现场配置吸尘器现场须配置足够数量的吸尘器,梁、板混凝土浇筑前须用吸尘

35、器将楼板、梁模板面上的木屑、垃圾等清理干净.如下相片所示:1.5混凝土浇筑施工平台、走道搭设楼板、屋面板混凝土浇筑前,必须搭设可靠的施工平台、走道。如下 相片所示:1.6混凝土养护1.6.1地下室底板、顶板及平屋面混凝土采用蓄水养护,蓄水深度为100mm,养护时间不少于14天。1.6。2坡屋面混凝土采用覆盖麻袋浇水养护,养护时间不少于14天。1。6.3其它没有防水要求的楼地面混凝土采用浇水养护,养护时间不少于7天。1.6。4地下室外剪力墙混凝土带模时淋水养护,拆模后内外顶挂PVC(带孔)管不停淋水养护,养护时间不少于14天。1。6。5其它剪力墙、柱混凝土带模时淋水养护,拆模后浇水养护,养护时间

36、不少于7天。1.6。6有特殊要求的混凝土养护按设计要求进行。1.7其它事项1。7。1现场混凝土采用商品混凝土.1.7.2楼地面(厨卫间、阳台、楼梯间除外)混凝土实行随打随抹,取消找平层。2砌体结构2.1加气混凝土砌块墙体门窗洞口实心混凝土预制块埋设:加气混凝土砌块墙体门窗洞口在门窗框固定位置处须埋设实心混凝土预制块。2.2砖墙面勾缝外砖墙内外双面均要求压缝,以起到灰缝密实的效果,压缝形式统一为凹缝,如下图所示:外砖墙压缝形式2。3砖墙构造柱留置、支模及混凝土浇筑构造柱马牙槎:先退后进,每600设置拉结筋,槎口深度150。外墙马牙槎上口建议切45斜角。留置做法示意:构造柱支模、混凝土浇筑示意:1

37、砼梁柱与砖墙交接处钉挂镀锌钢丝网做法注:砼面与砖墙面高低不平(5mm)时要先用水泥砂浆抹平后才能钉挂钢丝网。2.1外墙面抹灰分格缝做法外墙面抹灰每层设置一条水平分隔缝,分隔缝设在每层楼面下50MM处(分隔条对应部位应是钢筋砼梁,以防渗漏)。分格缝在抹灰前预埋设,也可抹灰后切割。2。2外墙装饰分格缝做法设计在加气砼砌块外墙面上设置装饰性的分格缝时,所涉区域外墙需整个做1。5厚“黑豹”涂膜防水层,采用聚合物砂浆粘贴分格条后抹灰.3内墙面抹灰阳角护角做法内墙面抹灰阳角均须做护角,护角做法要求如下:(1)护角高2.0m、两边宽各50mm,砂浆强度等级为1:2水泥砂浆.(2)阳角护角先做后进行墙面的抹灰

38、.阳角护角先做后进行墙面抹灰。4门窗4。1门窗框和墙体之间的连接4。1。1门窗框和墙体之间的连接固定采用Q235钢材,镀锌防腐处理,厚度不小于1.5mm,宽度不小于20mm,在外框型材室内外双向固定.连接件距门窗边框四角的距离不大于200mm,其余固定点间距不超过400mm。在门窗高度大于2。5米时,应加密固定点间距至300.4。1。2当门窗高度大于一个层高或3米时,门窗应按幕墙考虑,受力构件(铝框和钢通)必须和结构主体通过预埋件连接,并保证强度和刚度.4.1.3铝合金门窗框安装前,应撕去水泥砂浆接触处的包装纸并涂刷聚氨酯清漆等保护剂。4。1。4砌体洞口,严禁直接用射钉固定,采用加气混凝土砌块

39、时固定点处应埋设实心混凝土块作为固定点,砖砌体墙体的窗台做混凝土压顶(混凝土压顶做法详见砌体工程)。4。1。5门窗或幕墙采用方通时严禁与墙体通过塞缝连接,应采用异型铝合金包方通或采用异型钢(铝)通。4.2门窗框塞缝4。2.1门窗框与洞口墙体安装缝隙如洞口出现偏差,当门窗框与洞口墙体间缝隙小于10mm(每边)或大于35mm(每边)时,土建施工单位负责洞口处理,大于35mm的洞口(每边)应采用细石混凝土回补。4.2。2塞缝:采用1:2干硬性微膨胀防水砂浆(内掺水泥用量8%的膨胀剂和3.8的防水粉)塞缝,外门窗外侧塞缝面应处理平整,并刷1。5厚JS防水涂料(防水压框10,压外墙面50):注意:安装框

40、时使用的木楔、垫块待砂浆达到一定强度后取出,补塞砂浆;外门窗框外侧保护膜在与墙体接触的部位应空10mm不贴。4。3排水口/孔窗框下槛应设置的排水孔,排水孔的大小和数量应符合设计要求。需注意排水孔应在工厂里使用专用模具冲压成孔,现场后装排水孔罩。4。4成品保护4.4。1待安装门窗框、扇铝型材和玻璃需用保护膜包裹或贴好,现场用木方垫起,集中堆放在现场干燥的地方;铝型材保护、现场堆放。4.4。2安装好的门窗框下槛采用状“马蹄”盖板保护(采用废旧模板做成)。铝合金门窗下槛状“马蹄”盖板保护。4.4.3玻璃必须采用不污染玻璃的塑料薄膜纸双面保护(塑料薄膜在入伙前几天才拆除),薄膜离玻璃边缘距离为1020

41、mm,便于玻璃安装。五金采用的塑料薄膜纸验收之前不能拆掉。4。5淋水试验门窗扇安装完毕后,铝合金门窗安装施工方应对全部外门窗 (100)进行渗漏水检验,淋水试验经现场工程师和监理工程师验收。检验方法为:屋顶女儿墙处设置穿孔水管,淋水12小时.室外工程1。1管材:工程中常用镀锌钢管、PVC线管等管材。1.2井盖选择:1。2。1室外电气井盖采用复合井盖(配项目LOGO)。1.2。2井盖承重标准:绿化带区轻型;人行道区普通型;消防通道区-重型。1。2.3井盖的颜色尽可能与园建统一,涉及商业主要人行道区井盖采用装饰井盖。1.3手孔井排水:手孔井必须用灰沙砖砌筑,严禁用红砖砌筑,手孔井必须做排水,排水管

42、不得小于50,排至就近的沙井中。园林及水景工程、泛光照明2.1灯具选择:材料、设备及配件要求2。1.1室外灯具须使用节能、环保材料;2。1.2室外灯具光源尽量使用节能灯.2。2非开盘区尽量不用照树灯;小区临时用电的架设3。1变压器的选择:3.1.1容量选择:根据本工程的实际情况及施工单位的机械设备计算其变压器的容量,变压器选择应该结合最不利情况考虑即两期同时开发的可能。3.1.2变压器选址:(1)不能设置在开盘区内避免迁移.(2)尽量靠近负荷中心。(3)多台变压器不宜集中设置,分开设置比较好,结合整个项目开发考虑.3.2高压线路敷设:红线内必须采用埋地敷设方式,并做好相关保护措施,在路面上标住

43、清楚。3.3低压线路敷设:低压出线尽量埋地敷设,减少架空敷设,采用电缆+套管+沙垫层敷设方式.3.4销售厅用电要求:为确保销售厅供电的可靠性,设置独立回路。3。5销售厅备用电源设置:靠近变压器位置设置双电源开关.由发电机处引一专线.3。6总包备用电源(柴油发电机)的要求:设置位置应符合本标段总体规划,机房应由专人负责管理,发电机应做好接地,发电机房内应该设置冷却水池,油箱间和发电机至少保证10米净距.其容量应保证市电停后不影响总包的正常施工所需的容量。3。7施工临时用电敷设3。7。1所有架空线路必须加绝缘子固定在固定杆上,禁止直接搭设在脚手架上面。3。7.2所有出电箱的电缆均须穿管固定,电缆沿

44、升降井架敷设必须穿U-PVC线管固定.配电箱在砌体上安装4。1配电间要求用灰砂砖砌筑.4。2其余地方应固定四个角。空调插座与空调排水的位置关系5。1空调插座安装在室内机的左手边,安装高度为2.1米。5。2空调插座与排水口的水平间距不宜大于1。0米。5.3空调插座、排水口、室内机宜在同一个方向。电梯井道要求6。1厅门按钮和楼层指示器的设置:首层宜分开设置,除首层之外为一体设置。6。2厅门按钮和楼层指示器安装高度:首层楼层指示器设置在电梯门上面,标高+2。2米,土建施工时若此处是混凝土需预留此洞口,若为砖结构,则需要在此加设过梁;厅门按钮距地+1.4米处设置.6。3井道若为砖墙则需要在井到内设置圈

45、梁,以便固定预埋件。6.4每个独立的电梯机房应设通风窗和排气扇。6。5通往底坑的通道和楼梯(如有);宽度应不小于1。2米,并有充分的照明。7线管在砌体上施工的技术要求7.1在配电箱底部、开关插座底部必须用墨线打水平线,标高以建筑标高为准。7。2在砌体上开槽,必须用切割机,要求横平竖直。7。3对开槽的尺寸要求:宽度比管的外径大1左右。7。4管放入槽后,须用管卡固定,管必须固定牢固,不得松脱,固定距离必须符合要求。7.5管固定好后用水泥沙浆补缝.7。6对管比较密集(如电箱出入口),必须先用细石混凝土补缝,再挂钢丝网,钢丝网搭接宽度不得小于15。7。7所有线管、线盒、电箱必须做好防护措施,避免沙浆污染或堵塞。7。8水平开槽的长度不得大于0。8米(主要是避免影响墙体结构安全).7。9线管在进入配电箱处应排列整齐。7。10电箱开孔必须用开孔器,不允许开长方孔.7。11电箱、插座面盖必须紧贴墙面,不允许有间隙。
