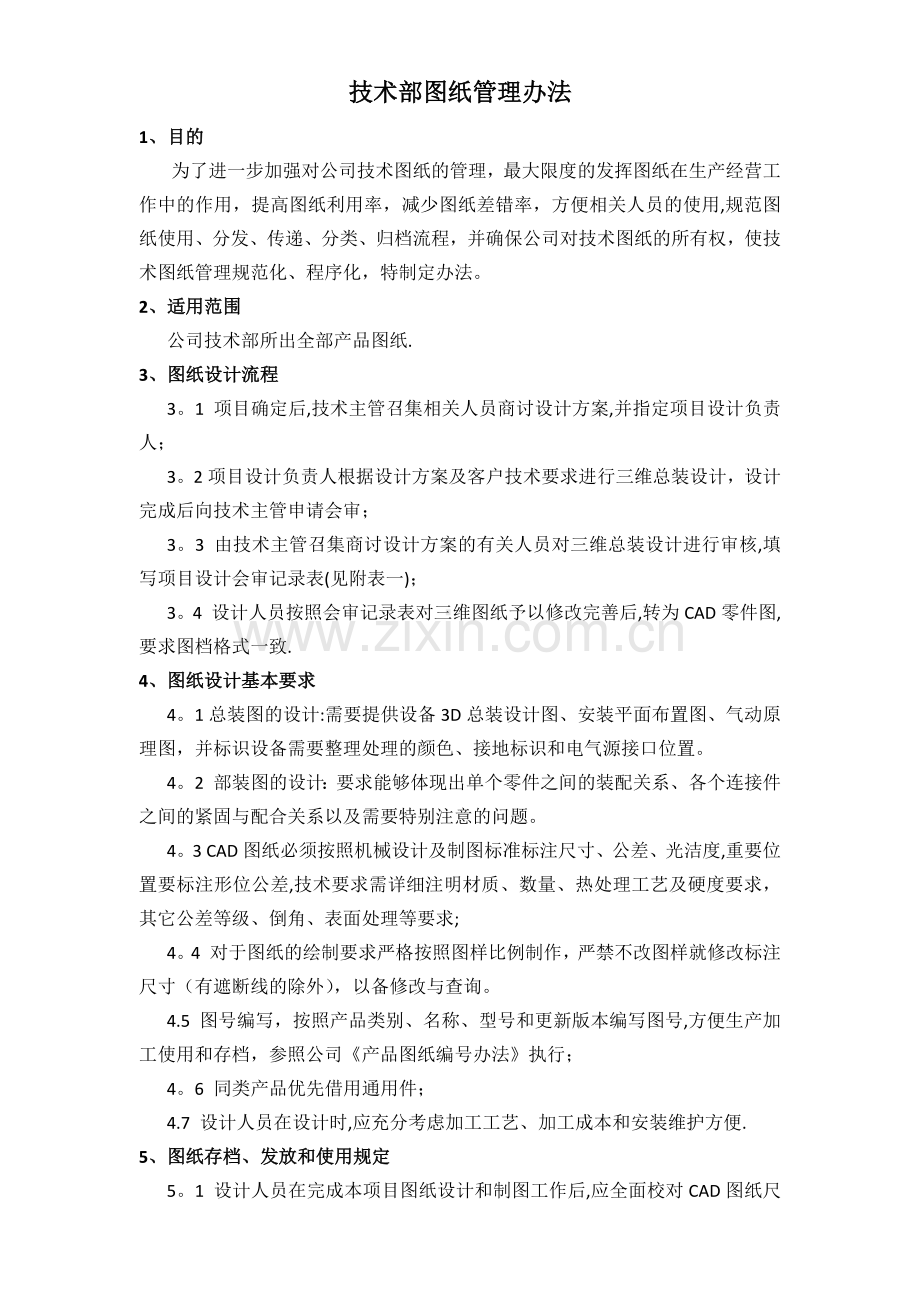

技术部图纸管理办法1、目的为了进一步加强对公司技术图纸的管理，最大限度的发挥图纸在生产经营工作中的作用，提高图纸利用率，减少图纸差错率，方便相关人员的使用,规范图纸使用、分发、传递、分类、归档流程，并确保公司对技术图纸的所有权，使技术图纸管理规范化、程序化，特制定办法。2、适用范围公司技术部所出全部产品图纸.3、图纸设计流程 3。1 项目确定后,技术主管召集相关人员商讨设计方案,并指定项目设计负责人； 3。2项目设计负责人根据设计方案及客户技术要求进行三维总装设计，设计完成后向技术主管申请会审； 3。3 由技术主管召集商讨设计方案的有关人员对三维总装设计进行审核,填写项目设计会审记录表(见附表一)； 3。4 设计人员按照会审记录表对三维图纸予以修改完善后,转为CAD零件图,要求图档格式一致.4、图纸设计基本要求4。1总装图的设计:需要提供设备3D总装设计图、安装平面布置图、气动原理图，并标识设备需要整理处理的颜色、接地标识和电气源接口位置。4。2 部装图的设计：要求能够体现出单个零件之间的装配关系、各个连接件之间的紧固与配合关系以及需要特别注意的问题。4。3 CAD图纸必须按照机械设计及制图标准标注尺寸、公差、光洁度,重要位置要标注形位公差,技术要求需详细注明材质、数量、热处理工艺及硬度要求，其它公差等级、倒角、表面处理等要求;4。4 对于图纸的绘制要求严格按照图样比例制作，严禁不改图样就修改标注尺寸（有遮断线的除外），以备修改与查询。4.5 图号编写，按照产品类别、名称、型号和更新版本编写图号,方便生产加工使用和存档，参照公司产品图纸编号办法执行；4。6 同类产品优先借用通用件；4.7 设计人员在设计时,应充分考虑加工工艺、加工成本和安装维护方便. 5、图纸存档、发放和使用规定5。1 设计人员在完成本项目图纸设计和制图工作后,应全面校对CAD图纸尺寸、零件数量是否有误；5.2 列出图纸清单，注明项目产品名称、型号、零件图号、数量、加工方式（机加、钣金）、修改记录，清单后面需设计人员、主管审核及领用人的签字和日期（见附表二)，清单一式两份，领用人一份，存档一份;5。3 领用时,拷用电子版本,领用人在清单上签字；5.4 根据产品类别建档,统一存档,专人保管；5.5 存档时间，项目加工组装完成后由设计人员将修改完善后的电子版本图纸及纸质清单交付管理员存档;6、图纸修改变更 6.1第一台或第一批产品在加工和组装过程中由车间现场技术主管记录图纸设计错误，通知相关该项目设计人员现场落实修改方案，并迅速更改相关图纸，交给生产单位返工或重做，同时在图纸清单中记录修改日期并签字,更改图纸必须按GB10609.1执行,更改要求在标注栏或图样其他位置中标识。 6。2 因机构或方案导致设备加工或操作不便，由技术主管召集相关人员商讨后才能更改，任何人不得擅自更改设备机构及方案。 7、图纸的保密7。1除公司外协主管外,任何部门、个人不得擅自打印、复制和拷贝成套图纸；7。2若遗失或泄露公司图纸，造成公司利益损失，公司将根据损失大小给予责任人相应处罚，情节严重者公司将保留追究法律责任的权利.8、附则本办法自批准发布之日起执行。株洲盈定自动化设备科技有限公司2017年2月23日附件一:项目设计会审记录表项目名称设计人（签名）会审意见会审人（签名）： 日期：主管(签名）： 日期：附表二 图纸清单产品名称： 型号：序号图号数量加工方法修改记录1234567891011121314151617设计人（签名）:日期:技术主管（签名）:日期:领用人（签名)：日期：
