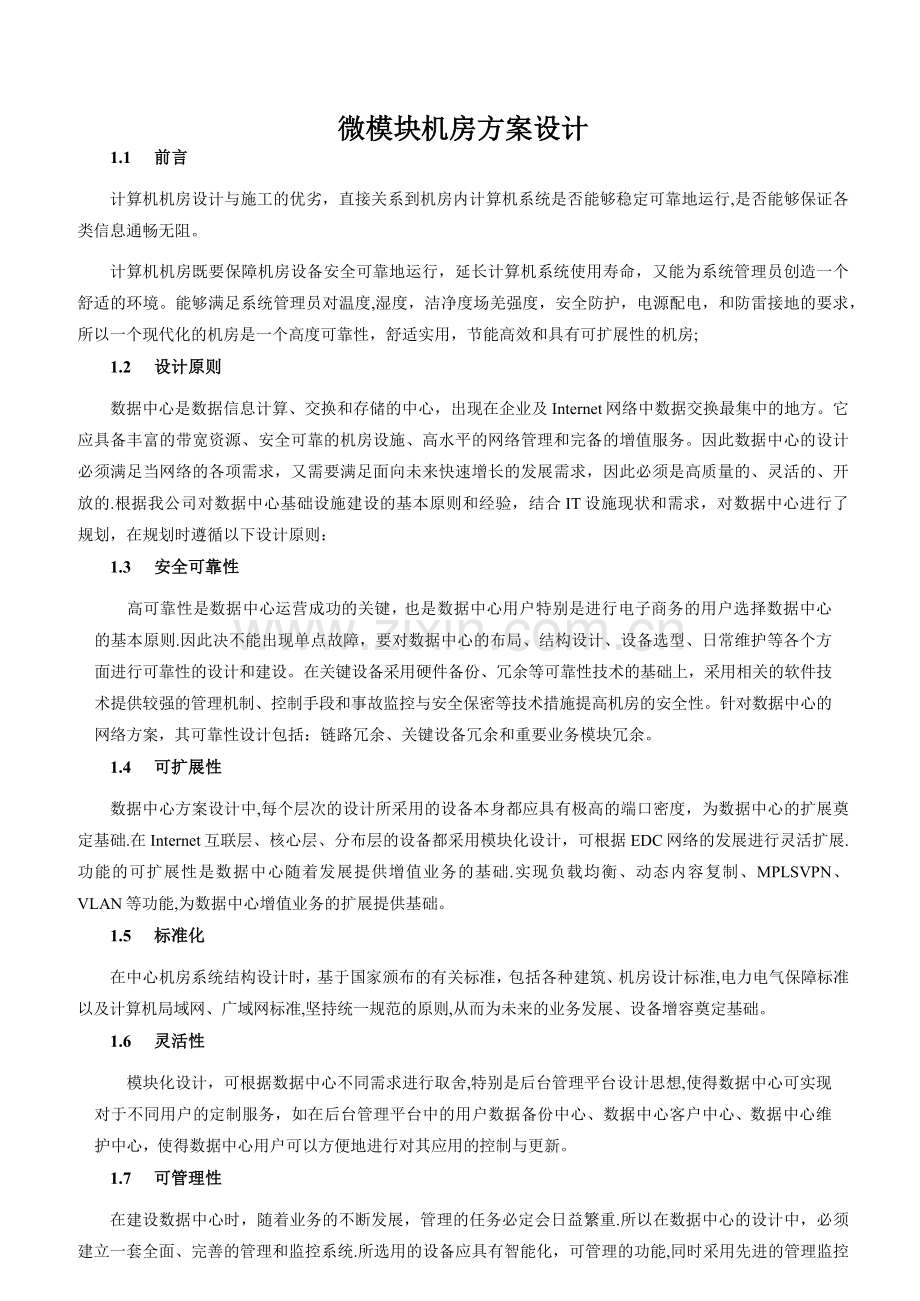

微模块机房方案设计1.1 前言计算机机房设计与施工的优劣，直接关系到机房内计算机系统是否能够稳定可靠地运行,是否能够保证各类信息通畅无阻。计算机机房既要保障机房设备安全可靠地运行，延长计算机系统使用寿命，又能为系统管理员创造一个舒适的环境。能够满足系统管理员对温度,湿度，洁净度场羌强度，安全防护，电源配电，和防雷接地的要求，所以一个现代化的机房是一个高度可靠性，舒适实用，节能高效和具有可扩展性的机房;1.2 设计原则数据中心是数据信息计算、交换和存储的中心，出现在企业及Internet网络中数据交换最集中的地方。它应具备丰富的带宽资源、安全可靠的机房设施、高水平的网络管理和完备的增值服务。因此数据中心的设计必须满足当网络的各项需求，又需要满足面向未来快速增长的发展需求，因此必须是高质量的、灵活的、开放的.根据我公司对数据中心基础设施建设的基本原则和经验，结合IT设施现状和需求，对数据中心进行了规划，在规划时遵循以下设计原则：1.3 安全可靠性高可靠性是数据中心运营成功的关键，也是数据中心用户特别是进行电子商务的用户选择数据中心的基本原则.因此决不能出现单点故障，要对数据中心的布局、结构设计、设备选型、日常维护等各个方面进行可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高机房的安全性。针对数据中心的网络方案，其可靠性设计包括：链路冗余、关键设备冗余和重要业务模块冗余。1.4 可扩展性数据中心方案设计中,每个层次的设计所采用的设备本身都应具有极高的端口密度，为数据中心的扩展奠定基础.在Internet互联层、核心层、分布层的设备都采用模块化设计，可根据EDC网络的发展进行灵活扩展.功能的可扩展性是数据中心随着发展提供增值业务的基础.实现负载均衡、动态内容复制、MPLSVPN、VLAN等功能,为数据中心增值业务的扩展提供基础。1.5 标准化在中心机房系统结构设计时，基于国家颁布的有关标准，包括各种建筑、机房设计标准,电力电气保障标准以及计算机局域网、广域网标准,坚持统一规范的原则,从而为未来的业务发展、设备增容奠定基础。1.6 灵活性模块化设计，可根据数据中心不同需求进行取舍,特别是后台管理平台设计思想,使得数据中心可实现对于不同用户的定制服务，如在后台管理平台中的用户数据备份中心、数据中心客户中心、数据中心维护中心，使得数据中心用户可以方便地进行对其应用的控制与更新。1.7 可管理性在建设数据中心时，随着业务的不断发展，管理的任务必定会日益繁重.所以在数据中心的设计中，必须建立一套全面、完善的管理和监控系统.所选用的设备应具有智能化，可管理的功能,同时采用先进的管理监控系统，实现先进的集中管理监控，实时监控、监测整个中心机房的运行状况,实时灯光、语音报警，实时事件记录，这样可以迅速确定故障，提高的运行性能、可靠性，简化数据中心管理人员的维护工作，从而为数据中心安全、可靠的运行提供最有力的保障。1.8 数据中心项目规划设计主要内容迁钢数据中心规划设计的主要内容包括：1。数据中心平面布局规划设计2.数据中心配电系统设计3。数据中心空调系统设计4.数据中心综合布线系统设计5。数据中心集中监控系统设计6。数据中心消防系统设计（可带无管网式消防系统,包括消防气瓶,烟感温感等,本方案不集成消防）7。数据中心装修系统设计（暂不在我司范围）1.9 设计规范电子计算机机房设计规范（GB501742008)计算机机房场地通用规范（GB28872000）电子计算机机房施工及验收规范(SJ/T3003-93）低压配电设计规范（GB5005495）供配电系统设计规范（GB5005295）不间断电源设备电力系统谐波管理暂行规定不间断电源技术性能标定方法和试验要求（现行国际电工标准）工业企业照明设计标准采暖通风与空气调节设计规范（GBJ1987）建筑设计防火规范（GBJ16-87)高层民用建筑设计防火规范（GBJ59045-95）建筑装饰工程施工及验收规范（JGJ73-91)建筑内部装修设计防火规范（GB5022295)建筑用安全玻璃（GB15763。12001）消防通信指挥系统设计规范(GB/503132000）安全防范系统验收规则（GA3082001)智能建筑设计标准（GB/T503142000)TelecommunicationsInfrastructureStandardforDataCenters（TIA-942）DataCenterDesignandImplementationBestPractices(BICSI0022010）2 项目概述于需求分析应迁钢方要求，本次在迁钢倒班宿舍新建机房布置模块化数据中心项目.该项目共有11台IT服务器机柜，4综合布线柜。整体项目总IT铭牌功率为XXXXkW，单机柜最大可支持到XXXXkWIT铭牌功率.支持XXXX业务（类型），共需要XXXXkW供配电。为解决XXXX项目对日益增长的XXXX业务的需求,满足快速部署、灵活扩展的需求，华为建议采用IDS2000M中型模块化数据中心解决方案。华为IDS2000M提供完整的中型模块化数据中心解决方案，采用一体化集成理念，产品模块集成了机柜系统、供配电系统、制冷系统、监控系统和综合布线系统。2.1 项目信息本次项目属XXXX(新建/改造),位于XXXX(项目具体位置)，主要信息如表2-1所示。表2-1数据中心L1市场项目信息收集表项目名称:客户名称:XXXX(类型：ISP、企业、运营商）客户地址：联系人：联系电话：Email:项目描述：机房工程建设概况:XXXX(现已竣工/正在施工/正在基础装修）；机房规模：面积XXXX平方米、承重XXXX千克；客户预算:XXXX万元机房功耗密度：XXXXkW/机架；机房可用性等级要求：按国标（A/B/C)，按TIA942(Tier1/2/3/4）客户其它需求：是否有指定设备（产品）日期:2.2 2.2需求分析提示请根据实际项目所属行业选择2.3。12.3。6并加以具体细化。结合华为IT产品线和企业BG云解决方案从数据中心安装使用场所、运行、维护和搬迁需求方面，IDS2000M按应用场景主要分为政务网、教育医疗、中小企业、大型公司分支机构、呼叫中心和金融机构。2.2.1 2。2。1政务网运行业务：内部桌面云内部办公IDC。建维特点：客户是政府用户,IT主管属于公务员，决策权在行政领导，IT维护采用专业公司代维模式。建设在政府办公场所内，设置专门的数据机房和备份中心（汶川地震后政府发文要求)模式采用代建代管方式。设计关注点：安全、可靠.对设计需求：1内部服务器和IDC服务器物理隔离并分区；2高密模块和低密模块分区混合;3分区供电；4TierII或TierIII；5建设成本敏感度低，机房配套电源和制冷条件好；6监控可能要连接到代维公司总监控中心以便生成工单等.2.2.2 2.2。2教育医疗运行业务：内部桌面云内部办公少部分IDC。建维特点：自有IT人员,IT维护基本不采用专业公司代维模式.建设在办公场所内，设置专门的数据机房,一般采用自建模式.设计关注点:高效应用、可靠。对设计需求：1内部服务器和IDC服务器隔离；2TierII或TierIII；3建设成本敏感度低,机房是一般房间改造,配套后做;4监控内部使用，不太关注PUE显示和工单生成.2.2.3 2.2。3中小企业运行业务：传统运行业务包含ERP、数据库、文件服务器、即时通讯、IDC服务器、OA等，一般没有专门的存储设备，桌面云业务没有开展起来.建维特点：自用，找办公的房间或库房隔离出小间做机房。传统建设模式为IT电工一起“攒机,分别外购精密空调、插排、机柜、交换机、UPS、服务器等,内部电工负责施工。设计关注点：价格低、备电时间长。对设计需求：1建设成本敏感，低成本；2长备电时间;3机房几乎没有配套；4本地监控,不关注PUE显示和工单生成；5有搬迁要求，要求主设备随办公点搬迁；6有扩容要求.2.2.4 2。2。4大型公司分支机构运行业务:内部业务内部办公IDC桌面云。建维特点：非专用机房,办公环境下房间，建设决策权公司总部级机构,IT维护采用自维护或专业公司代维模式。设计关注点:批量复制、可靠。对设计需求：1TierII或TierIII;2建设成本敏感度低，机房配套电源和制冷条件不确定；3监控要连接到公司总监控中心以便生成工单等；4部分有搬迁要求。2.2.5 2。2。5呼叫中心运行业务：内部桌面云服务软件(含数据库）。建维特点:自建模式，内部使用。可能采用代维方式.建设在办公大楼机房内，机房一般不是专用机房.设计关注点:低成本、可靠.对设计需求:1TierII或TierIII；2建设成本敏感，机房配套电源和制冷有规划但未必专业建设；3是否远程监控不祥。2.2.6 2.2.6金融机构运行业务：内部桌面云服务软件(含数据库)。建维特点：自建模式,内部使用。建设在办公大楼机房内,机房一般为专用机房。设计关注点：可靠。对设计需求：1TierIII或TierIV；2建设成本不敏感度，机房配套电源和制冷有规划和专业建设；3是否远程监控不祥。2.2.7 2.2。7责任矩阵下表为华为与客户或关联方责任划分指引：R-代表担任责任方;S-代表担任协助方【提示】以下责任划分为建议示例,请根据具体项目修改。表22华为与客户或关联方责任划分指引工作项责任矩阵华为XXXX土建数据中心选址SR水源供给，污水处理R安全库房R数据中心楼宇防雷接地网格R数据中心建筑外墙装修R数据中心建筑外围防护R数据中心机房内部装修R收货地点指定与提供R数据中心方案修改与重设R主机房与动力室内门R网络监控中心(大型显示幕墙）R动力室R发电机组与储油罐存放区SR供配电设备楼宇主配电（市电引入，380V/50Hz）R变压器R发电机组RATSRUPS不间断电源R接地R电池组R配电柜/机柜配电单元R制冷设备机房精密空调R通信通讯线缆引入楼宇R综合布线(主机房，动力室，网络监控室）R消防系统主机房/动力室消防系统SR办公区/会议室/培训室消防系统R3方案架构与设计2.3 3.1IDS2000中型模块化数据中心定位IDS2000中型模块化数据中心（以下简称IDS2000M）主要应用于园区云主机,大型企业分支机构，中小企业,政务网，教育、医疗、金融分支机构的数据机房,也可以应用于中中型桌面云数据机房和高性能计算数据机房.IDS2000-M可以与华为公司云主机和桌面云业务绑定.除了支撑云业务,IDS2000M还支持大型企业分支机构、政务网、教育医疗等市场非云业务的销售。基于网线和光纤传送的。IDS2000M基础设施典型的网络如图31所示.图31云计算典型网络中IDS2000-M基础设施应用2.4 3。2IDS2000中型模块化数据中心方案总体架构2.4.1 3。2。1总体架构思路IDS2000M采用AllIn-Room建设模式，中型数据中心一体化集成了机柜系统、供配电系统、制冷系统、监控系统和综合布线系统.IDS2000-M可直接安装在楼宇水泥地面上,无需机房架高地板，减少外配套工程.主要有单排300mm宽密封冷/热通道、单排1200mm宽密封冷/热通道、单排不密封、双排密封冷/热通道、双排不密封等部署方式。1适应任何房间改建为数据中心；(1)安装在楼宇水泥地面，避免机房地板;(2)重量轻，减少底板承重要求；(3）避免房间布局，墙壁影响；(4）减少外配套工程；2减少面积，集成紧凑;（1）集成机柜系统、供配电系统、制冷系统、监控系统和布线系统；（2）模块化UPS，机柜式UPS与IT机柜和谐一致；（3）一体化配电柜集成输入、UPS输入/输出，IT输出,空调输出功能;（4）单排密封300mm密封冷通道最大程度利用机房空间；2快速建造，维护简单（1）模块化设计，现场组合安装;(2)使用风冷行级空调，末端与负载机柜并排安装；（3）集成监控系统减少对维护人员的专业技能需求.【提示】请根据具体项目选择以下示意图。图32单排300mm宽密封通道布局图图33单排1200mm宽密封通道布局图图3-4双排密封通道布局图图35单排300mm宽密封冷通道效果图图3-6单排300mm宽密封热通道效果图图3-7单排1200密封冷通道效果图图3-8单排1200密封热通道效果图图3-9单排不密封通道效果图图3-10双排密封冷通道效果图图3-11双排密封热通道效果图图312双排不密封通道效果图2.4.2 3.2。2模块支撑能力说明按照客户实际情况确定服务器机柜的数量,IDS2000-M中型模块化数据中心可支持柜位数双排部署最多可达到48个，单排最多18个,其中IT机柜3-36个，单模块最大适配200KVA模块化UPS，可集成IT机柜、精密配电柜、UPS、蓄电池柜、精密空调于单一模块内。IDS2000M为避免维护线缆对服务器的影响，推荐客户配置综合布线柜。综合布线柜配置7kWPDU.综合布线柜支持最大288根网线或288根光纤，为保证线缆的维护，推荐客户最大配置240根网线或光纤.综合布线柜内也可以安装网络设备或服务器。2.4.3 3。2.3供配电系统设计说明IDS2000M采用380V/50/60HZ三相供电，采用的一体化配电柜集成ATS、UPS配电、空调配电、IT配电、配电监控等部分，目前有125A、250A、400A三种规格.IDS2000-M采用UPS有10/15/20KVA机架式、40200KVA模块化多种规格.20机架式UPS3U高,19英寸安装接口，可以安装到PDF柜,一体化配电柜内置机架式UPS最大支持2+1并机，支持共用1组电池。40KVA采用独立主机的模块化UPS，单个功率模块都是40KVA，一体化配电柜最大适配200KVA模块化UPS。IDS2000M标配蓄电池柜,蓄电池柜尺寸宽深高尺寸为600*1200*2000mm，完全与服务器机柜外型一致。使用多个蓄电池柜分为主柜、副柜A、副柜B,主柜安装电池，带断路器和汇流排；副柜A安装电池,带汇流排；副柜B只安装电池。2.4.4 3。2.4制冷系统设计说明中型模块化数据中心密封通道时候推荐采用35kW行级空调，风冷和冷冻水制冷方式可选，有多个型号适应加湿和不同工况,空调按照N+1配置。2.4.5 3.2。5布局图设计【提示】实际项目请参照布局,给出数据中心布局平面图。【总体部署示意图示例】图313布局示意图2.5 3。3建筑装饰工程建设方案2.5.1 3.3。1概述数据中心内部装修的质量优劣将会直接对数据中心内部的环境产生影响,更会影响到数据中心内部操作人员的身体健康.好的装饰系统会把实用性与艺术性完美结合，在实现为数据中心设备提供一个安全可靠的运行环境的同时,也会给人一种舒适的感觉.对于数据中心总体装修的设计规划,应重点保障数据中心的环境参数指标符合国际标准，数据中心布局规划满足安全等级的要求，以及合理布置安装机房内各个配套功能设施,减少各系统之间的干扰，协调各系统的穿插和尽量做到配套组合包装风格的完美。数据中心建筑装潢主要包含:建筑风格规划设计要求的分隔墙体及基础建筑结构的装潢.数据中心工艺装修主要为：为满足机房环境工艺指标要求而采取的技术措施.如：架空地板、防鼠堤坝、防水堤、机房特殊工艺的间隔墙、机房金属吊顶、机房特殊工艺组件的包装、机房内末端照明、插座、消防设备等配套设施的装潢配合。作为数据中心装潢规划,应制定同等通用的基础建设标准，为适应多变的需求提供便利的基础条件。本次数据中心工程分项设计。根据建设方要求及我公司对数据中心的设计理念,将机房区进行了系统的规划.整个机房区划分为机房区和辅助功能区，通过在物理上将两个区域区分开来,保证机房的安全性。在数据中心机房的装饰设计中，遵循简洁、明快、大方的宗旨,强调规范性、标准性、实用性。机房装饰用材应选用气密性好、不起尘、易清洁、变形小，具有防火、防潮性能;宜选用亚光材料,避免在机房内产生各种干扰光线(反射光、折射光、弦光等)。设计、施工、材料选用主要考虑：1为保证机房的洁净度,装潢应选用气密性好、不起尘、易清洁的材料；2应避开强电磁场干扰及保障电脑系统信息安全;3为满足机房消防要求,装潢材料应选用不燃材料（防火等级A级）.基于上述几点考虑,本次主机房装潢选材基本采用金属防火材料。表31数据中心建筑装修总表编号房间名称面积地板高净高建筑装修说明备注注：建筑层高XXXXmm，楼板厚度XXXXmm,主梁高度XXXXmm2.5.2 3。3。2土建改造、防水防潮和保温处理地面经过清洁，采用水泥沙浆找平后，需要进行防水处理.机房的防水主要分为室内防水和外墙墙面防水两部分.室内防水信息机房的防水，主要是避免生产用水、污水的渗漏，通过墙体和地面渗到信息机房内影响设备正常生产和运行。室内防水分为地面防水和墙体防水。1地面防水层（采用进口防水涂料)：室内地面防水一般面积较小,受外界自然条件影响小，主要是防止水或侵蚀介质（酸、碱液等）通过基层毛细孔或细裂缝的渗透对砼结构的侵害以及渗漏到下层房间。因此防水层必须封闭基层、封堵毛细孔和微细裂缝，与基层要粘结牢固不脱开，具有一定韧性，当地面面积较大时,防水层应具一定延伸性，它还应与地面的面层材料粘结良好,不脱层，不松动.2墙体防水层（采用进口防水涂料)：墙面防水层与墙体材料有关,当墙体材料为砼、粘土砖等,待墙面找平后,应设置具有一定强度和韧性、粘结强度大的防水材料，它要封闭找平层毛细孔和裂纹,更要有很强的粘结力，与基层和墙面的面层应粘结牢固,防止面层脱落。当墙体面积较大、墙体材料为轻质隔墙时，在墙面找平层或防水层中应置网格布（纤维）增强，以克服墙体的开裂。在机房内空调水管道经过地方，安装一套漏水检测装置,使得该漏水检测装置能在机房内有水浸入时通过传感器将信号传输到设定的机器上，及时对渗漏点进行处理,避免造成更大的损失。外墙墙面防水封闭外墙上的气窗，同时在室内新砌砖墙，高度到顶,进行二次防水,在新砌砖墙和原有外墙之间设计紧急排水口，一旦有水入侵时，能够及时的排出，不会对机房产生危害.地面需要水泥砂浆垫高0。2-0.3米。1外墙面防水层:墙面防水层是在受较大剪切力下工作的，而且直接受自然界气候、风雨、冰雪、冰冻、阳光紫外线、温差各种自然现象的影响，因此它必须具有较大的抗压、粘结强度、较好的耐老化性和具有一定的韧性或延伸性。采用无机材料掺入一定量的聚合物是最理想的材料。2墙面饰面粘结层:墙面饰面粘结层采用与防水层合一，当墙体材料刚度、强度高，粘结层采用粘结性和抗渗性优良的砂浆是良好方法，施工时粘结要全面、不留空隙，这里施工质量是保证防水质量的关键。防腐信息机房墙面防腐蚀的处理，最简单的可以采取墙面喷涂防腐涂料的办法.目前,国内的水性环氧树脂防腐涂料应用正处于迅速发展阶段.采用这种方式涂膜的表面有很好的干燥性和致密性,改善了易龟裂、起泡的不足，提高了涂层的附着力和稳定性，大大增强了涂膜的持久防腐效果。同时，对于机房的防静电地板的选择上也应该注意选择那些经过防腐处理的防静电地板。保温隔热电子设备对于温度的变化是比较敏感的,尤其不能长期处于高温环境中。因此，所有的信息机房都使用专业的机房空调，这对于机房的隔热处理就提出了一定的要求.采取围护结构并在墙体中添加隔热层的办法可以有效的提高空调使用效果,最大程度的降低能耗。对于连续运行的空调房间来说,当主体结构为重质材料的墙体时，加隔热层可以使房间的热稳定性明显提高，空调因墙体传热得热引起的能耗会减小，但当主体结构为轻质材料的墙体时,加隔热层对提高室内热稳定性的效果不是很明显。总的来说，加隔热层有利于提高房间的热稳定性和降低因围护结构传热引起的空调冷负荷，外隔热较内隔热更有利于提高室内的热稳定性.机房地面必须符合土建规范要求的平整度，空调下部地面做防水围堰,并安装泄水管路，确保机房安全.地板下的地面均匀刷涂防尘漆三遍.全部水泥面均经刷漆处理，达到不起尘的作用，从而保证空调送风系统的空气洁净.同时，对于地板下楼面,要求做好保温层处理,贴15mm以上的保温棉，以保温防止机房冷量散失。2.5.3 3.3.3地面处理地面处理设计1在找平地面上做防潮防尘处理,刷高级防潮防尘漆。地面保温；主机房、测试机房地面全部贴一层15mm厚保温棉.2防静电地板下，在敷设地板之前,先敷设330mm紫铜板网格等电位网，地板金属支架均匀用BV2.5导线与等电位网连接，便于泄放静电;3活动地板采用无边防静电地板，防静电地板安装高度距地XXXXmm，铺设应紧密、牢固、不得有响动.4各板块间隙不大于0。5mm;相邻板块高度差不大于0.5mm；各区整体不平度不大于0.2mm。5地板调整水平时，不得用垫物；遇不规则地面时,应对地面处理。6加工地板光滑、平整，走线口边必须磨圆滑，加装塑料走线孔盖。7地板与墙面交界处,需精确切割下料。切割边需封胶处理后安装.地板安装后，用彩钢板厂家踢脚板压边装饰.8主机房与走道连接处、消防通道与室外连接处做设备斜坡，方便重型设备搬运。监控室、UPS间等辅助功能区安装静电地板的区域门口做台阶，要求美观大方,台阶面敷设抗静电防滑地毯。9精密空调、小型机、UPS主机及电池柜、配电柜等重型设备下均做槽钢支架,使负载均衡，确保整体负荷在可承受范围内。机房承重加固采用10CM槽钢进行加固，加固区间必须和静电地板保持在同一高度.防静电地板机房采用优质防静电地板,可有效地做到防潮，防火，防尘和保持良好的温湿度，同时做静电泄露接地系统.抗静电活动地板技术指标：1地板电阻率：(10107-10108）.cm.2分布载荷：1500kg/m2集中载荷：700kg/m2。3地板下表面平整、不起尘、易清洁.4地板达到国标GB665086。活动地板在计算机房建设中是必不可少的主材.机房敷设活动地板主要有两个作用：首先，在活动地板下形成隐蔽空间，可以在地板下敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施（插座、插座箱等)；其次，敷设了活动地板可以在活动地板下形成空调送风静压箱和冷空气流通通道.此外,活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证。抗静电活动地板的性能、特点:活动地板主要由两部分组成。A)抗静电活动地板板面；B）地板支承系统,主要为横梁支角(支角分成上、下托，螺杆可以调节，以调整地板面水平)。地板规格主要为600600毫米,其具备以下优点:1易于更换：用吸板器可以取下任何一块地板,地板下面的管线及设备的维护保养及修理极其方便.2使用灵活：当其中的某一部分需要改变,如增加新的机柜，其扩展极其方便。如需调整地板高度可任意调整。3牢固性、稳定性和紧密性：活动地板安装的工艺可以保证地板的严密和稳定。调整好不会有响动和摇摆,也没有噪音。对有孔洞如管、槽，则要作好封堵,保持围护结构的严密，防止老鼠进入。4活动地板形状规则，表面平整:安装平整的活动地板，给人以高档、豪华的印象。5地板系统可以承受较高压力的碾压：在高压力下有较好的持续性.这是因为地板本身承载能力大和板面的硬度高和稳定性好.2.5.4 3。3.4墙柱面工程机房房间墙面处理:机房内墙装修的目的的是保护墙体材料，保证室内使用条件,创造一个舒适、美观而整洁的环境。内墙的装饰效果是由质感、线条和色彩三个因素构成.目前,在机房墙面装饰中最常见的是贴墙材料(如铝塑板、彩钢板)饰面等，其特点：表面平整、气密性好、易清洁、不起尘、不变形。土建墙体厚度要符合热负荷要求,使室内热负荷减少到最低限度。所采用的材料应该不易燃烧，而且隔热、隔音、吸音性好。2.5.5 3.3。5隔断墙体表面涂附的材料种类很多，设计者可根据实际情况，参阅有关资料合理选择.要求不易产生尘埃、不产生静电、无毒的材料。无框玻璃隔断,应采用槽钢、全钢结构框架。墙面玻璃厚度不小于10mm，门玻璃厚度不小于12mm。表面不锈钢厚度应保证压延成型后平如镜面，不不平的视觉效果.石膏板、吸音板等隔断墙的沿地、沿顶及沿墙龙骨建筑围护结构内表面之间应衬垫弹性密封材料后固定.当设计无明确规定时固定点间距不宜大于800mm。竖龙骨准确定位并校正垂直后与沿地、沿顶龙骨可靠固定。有耐火极限要求的隔断墙竖龙骨的长度应比隔断墙的实际高度短30mm，上、下分别形成15mm膨胀缝,其间用难燃弹性材料填实.全钢防火大玻璃隔断，钢管架刷防火漆,玻璃厚度不小于12mm，无气泡。安装隔断墙板时，板边与建筑墙面间隙应用嵌缝材料可靠密封。当设计无明确规定时，用自攻螺钉固定墙板宜符合：螺钉间距沿板周边间距不大于200mm,板中部间距不大于300mm,均匀布置，其他要求同2.有耐火极限要求的隔断墙板应与竖龙骨平等铺设，不得与沿地、沿顶龙骨固定。隔断墙两面墙板接缝不得在同一根龙骨上，每面的双层墙板接缝亦不得在同一根龙骨上。安装在隔断墙上的设备和电气装置固定在龙骨上。墙板不得受力。隔断墙上需安装门窗时,门框、窗框应固定在龙骨上,并按设计要求对其缝隙进行密封。2.5.6 3.3。6铝合金门窗和隔断根据机房防火要求，各功能分区应采用钢制防火门。不锈钢门框、窗框、隔断墙的规格型号应符合设计要求,安装应牢固、平整,其间隙用非腐蚀性材料密封。当设计无明确规定时隔断墙沿墙立柱固定点间距不宜大800mm。门扇、窗扇应平整、接缝严密、安装牢固、开闭自如、推拉灵活。施工过程中对铝合金门窗及隔断墙的装饰面应采取保护措施.2.5.7 3。3.7吊顶安装玻璃的槽口应清洁,下槽口应补垫软性材料。玻璃与扣条之间按设计要求填塞弹性密封材料，应牢固严密。数据中心棚顶装修多采用吊顶方式.机房内吊顶主要作用是:在吊顶以上到顶棚的空间做为机房静压送风或回风风库、可布置通风管道;安装固定照明灯具、走线、各类风口、自动灭火探测器；防止灰尘下落等等.标准机房吊顶应选择微孔金属铝天花。铝板及其构件应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。综上所述，吊顶应具有一定的承载能力,必须能够承受住全部安装设备的重量。依使用方式而言,吊顶以上的空间要留有300mm800mm的间隔,当吊顶上安装空调管道时,其间距要根据风管的结构来确定,并要留有人员安装及检修的空间.吊顶构件最好是可拆的，至少是在规定的地段是可拆的，以便于人员能够进入吊顶空间。如果用吊顶以上空间作为空气调节的静压风库时，吊顶以上空间及屋顶应采取防尘措施，防止灰尘通过吊顶落入机房内。所选用的吊顶板及其构件还应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能.为了使吊顶板也能像活动地板那样，不论房间的形状和面积如何，都能较方便地装配，而且能满足防火、吸音和隔热等方面的要求,人们常采用铝制穿孔骨吊顶板。铝制穿孔骨吊顶板是一个轻质铝壳体,并有不同孔距和孔径的通孔，其中填充的材料具有消声、防火性能。中心采用金属微孔铝板吊顶,规格为600mm600mm0。8mm。备件库、消防间吊顶主要采用矿棉板或石膏板造型、乳胶漆饰面。金属微孔铝板吊顶要求：1结构精巧,装拆方便；2安全防火、防潮、吸音功能；3拼接无缝；4易于清洁,经久耐用;5富贵高雅，并具完美的吸音效果；6品质优良，线条流畅，美观大方。机房顶部空间做防水、防尘处理.天花吊杆为8厘螺杆，在天花吊顶之前,钢筋混凝土墙面腻子找平，表面刷聚脂防尘漆.机房使用吊顶天花,吊顶应具有一定的承载能力,必须能够承受住全部安装设备的重量。当吊顶上安装空调管道时，其间距要根据风管的结构来确定，并要留有人员安装及检修的空间。2.5.8 3.3.8照明系统数据中心主要依靠人工采光,数据中心照明质量的好坏不仅会影响计算机操作人员和软硬件维修人员的工作效率和身心健康,而且会影响计算机的可靠运行.灯具布置尽量避免直接反射光,避免灯光从作业面至眼睛的直接反射，损坏对比度,降低能见度。本项目在机房区域内选用336W隔栅灯,灯具的镜面为哑光，机房区平均照度达到规范要求：不小于500LUX（离地面800mm处）.在办公区设置3*18W隔栅灯，走道内采用40W吸顶灯.主机房区及办公区设置应急照明（约为普通照明的十分之一）,疏散照明（如出口指示灯、诱导灯等），在主机房区均匀分布带蓄电池的隔栅灯，作为应急照明灯。蓄电池时间不小于30分钟。在照明箱内设置灯光控制模块，可以通过对灯光控制系统的设置达到对主机房内灯具的定时开启和关闭。设计中所选用的灯具均采用高品质、节能型、高显色性光源，并配以高质量的电子镇流器，功率因素大于0。9.数据中心照明按国家标准JGB/T1692民用建筑电气设计规范、电子计算机房设计规范规定，满足规范对于照度、照明均匀度(不少于0。7)照明稳定性及抑制眩光的要求.l照度主机房区：照度400lx；辅助机房区（办公区)300lx。l 灯具选择及布置本设计根据数据中心电气设计规范对照度的要求,结合自然采光及墙面反射率等因素,计算确定灯具数量。在灯的布置上，机房区选用格栅荧光灯具。根据实际情况决定灯具间隔,并充分考虑到照度均匀性和有效抑制眩光等因素.l备用照明应急照明、疏散照明和安全出口标志灯应急照明可保证人员做应急处理或安全快捷地沿通道向出口或应急出口疏散.应急照明照度宜为一般照明的1/10。取嵌入式荧光灯具中的一支灯管及部分筒灯作为应急照明灯具，平常作为一般照明由市电供电，当市电停电时,应急照明灯具由UPS电源供电,保证应急照明的连续性的。疏散照明和安全出口标志灯，其照度不应低于0.5LX.l照明灯具控制方式采用分散控制的方式,即通过墙面跷板开关控制灯具的开启。应急照明单独走管穿线并由墙面荧光显示跷板开关单独控制.2.5.9 3.3.9标志所有照明灯具采用电感镇流器电容补偿方式，减少线路电能损耗。补偿后灯具的功率因数达到0。9以上。标志包括消防逃生标志、门牌标志、指引标志等.2.5.10 3.3.10主要设备材料清单表3-2主要设备材料清单：序号设备材料名称规格型号数量单位123456782.6 3。4机柜系统方案说明机柜系统依据使用门的形式分为通透式机柜和半密封机柜。其中通透式机柜主要应用于双排布局和不密封通道的场景。采用玻璃门的半密封机柜应用于单排密封通道布局。设备机柜模块化数据中心最多可支持48个柜位,含服务器机柜、PDF柜、综合布线柜、空调、UPS和蓄电池柜.外观模块化数据中心配置的机柜尺寸统一，机柜符合19英寸标准，采用前后风道。机柜外观如图3-9所示.图314机柜外观图特性机柜满足如下特性:1前后门通风率不低于67%.2机柜内后部可安装两条竖装PDU(powerdistributionframe）。3机柜的垂直安装上标示有每个“U”的位置。4机柜的前门、后门及侧板均可锁住，并只能用专用钥匙才能打开。5机柜静载不小于1200kg。技术指标机柜技术指标如表3-3所示.表33机柜技术指标参数技术指标说明外形尺寸(高宽深)2000mm600mm1200mm2200mm600mm1200mm颜色黑色材质高强度A级优质碳素冷轧钢板，厚度为1.2mm2。0mm风道前后风道安装空间单机柜有42U/47U可用空间，方孔条可前后调节,机柜后侧设置两条竖装PDU安装位置。开门方式前门单开，后门双开重量128kg/137kg不包括附件和设备防护等级IP202.7 3。5密闭通道2.7.1 3。5。1双排密封冷通道双排密封冷通道由天窗、端门与机柜连接组合而成。天窗密封冷通道的天窗采用平顶结构,由两块侧板、一块顶板、一块旋转天窗组成。旋转天窗通过电磁锁与顶板连接，工作状态下旋转天窗处于水平状态，消防状态下电磁锁通电打开，旋转天窗在重力作用下自动打开，保证灭火气体进入密封冷通道内。天窗外观如图3-10所示.图3-15天窗外观示意图1控制天窗2旋转天窗3平顶天窗端门密封冷通道的端门有推拉门和双开门两种形式.推拉门推拉门采用推拉结构，以机柜为载体，安装上下轨道，保证密封冷通道系统的自身独立性.门板由1.5mm冷轧钢板折弯而成,中间镶嵌钢化玻璃，保证通道内区域的可视性。推拉门尺寸（高宽深）为2050mm1600mm42mm。推拉门外观如图311所示。图316推拉门外观示意图双开门双开门整体与机柜通过螺钉联接,可以保证密封冷通道系统的独立性.门板下部安装密封毛刷,可以提高模块的密闭性，双开门采用外开方式，开门角度110,设有门禁系统（可选），包含门禁控制器、读卡器、出门按钮、玻破开关,门板中间镶嵌钢化玻璃，钢化玻璃透透光率98，保证通道的可视性。双开门外观如下图所示。双开门尺寸：高宽深=2300mm1380mm80mm.图3-17双开门外观示意图2.7.2 3。5。2单排密封冷通道单排密封通道支架密封支架适用单排300mm密封通道支架方案。前门采用玻璃门,并接于机柜上.可以安装照明灯.底部装有二个可调节支脚，用于调整支架高度.密封支架分为600mm宽密封支架（带翻转天窗）、600mm宽密封支架（不带翻转天窗）、800mm宽密封支架、1200mm宽密封支架和1600mm宽密封支架五种。围框外观如下图所示。图318600mm宽密封支架（带翻转天窗)图3-19600mm(800mm）宽密封支架(不带翻转天窗）图3-201200mm（1
