临时设施规划方案及施工现场安全防护设施搭设计划.介绍.doc

飞煌工业园
施工现场临时设施,安全防护设施规划方案和搭设情况
太江建筑
编制单位：上海太江建筑工程有限公司
编制日期:2014年6月10日

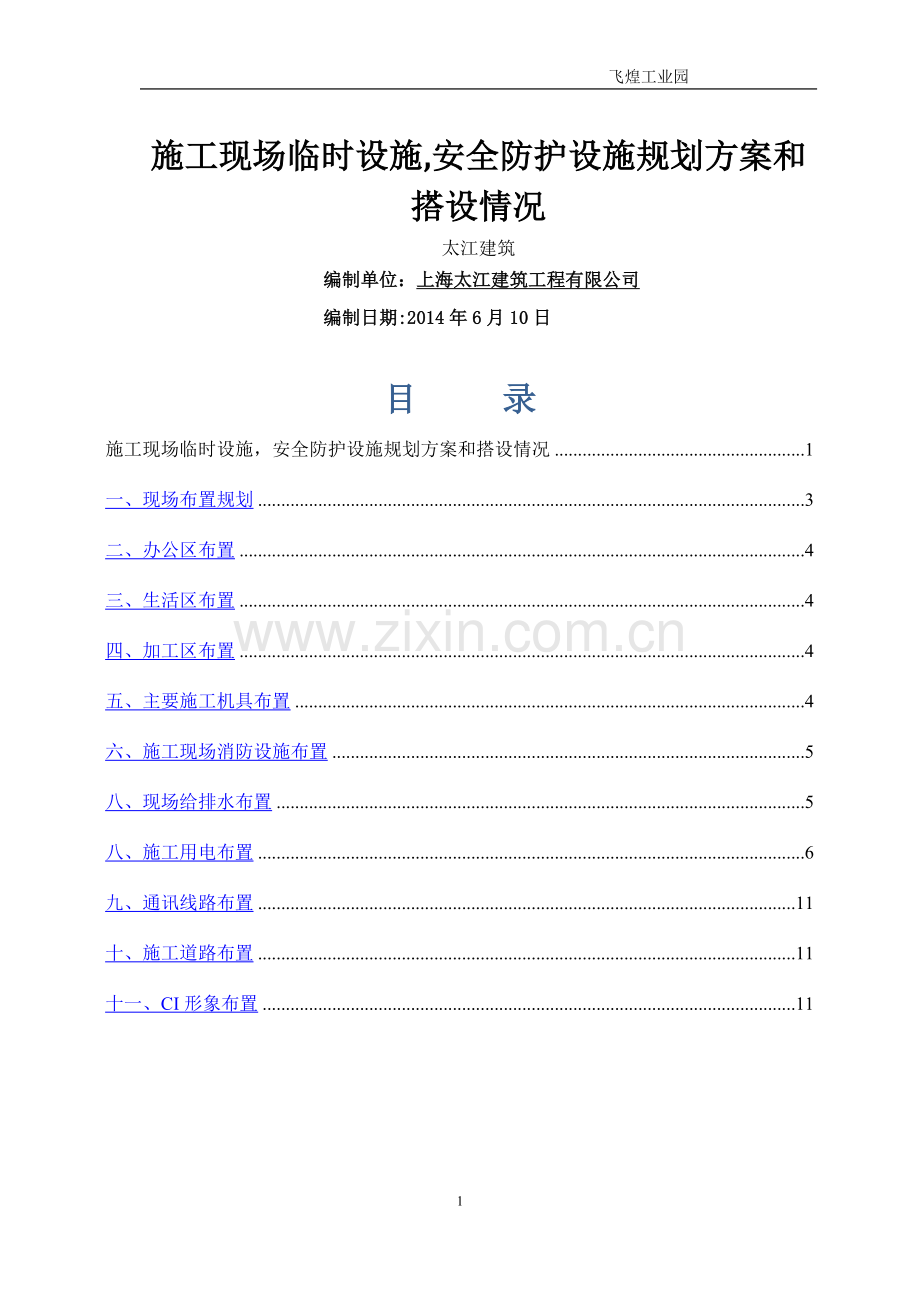

目 录
施工现场临时设施，安全防护设施规划方案和搭设情况 1
一、现场布置规划 3
二、办公区布置 4
三、生活区布置 4
四、加工区布置 4
五、主要施工机具布置 4
六、施工现场消防设施布置 5
八、现场给排水布置 5
八、施工用电布置 6
九、通讯线路布置 11
十、施工道路布置 11
十一、CI形象布置 11

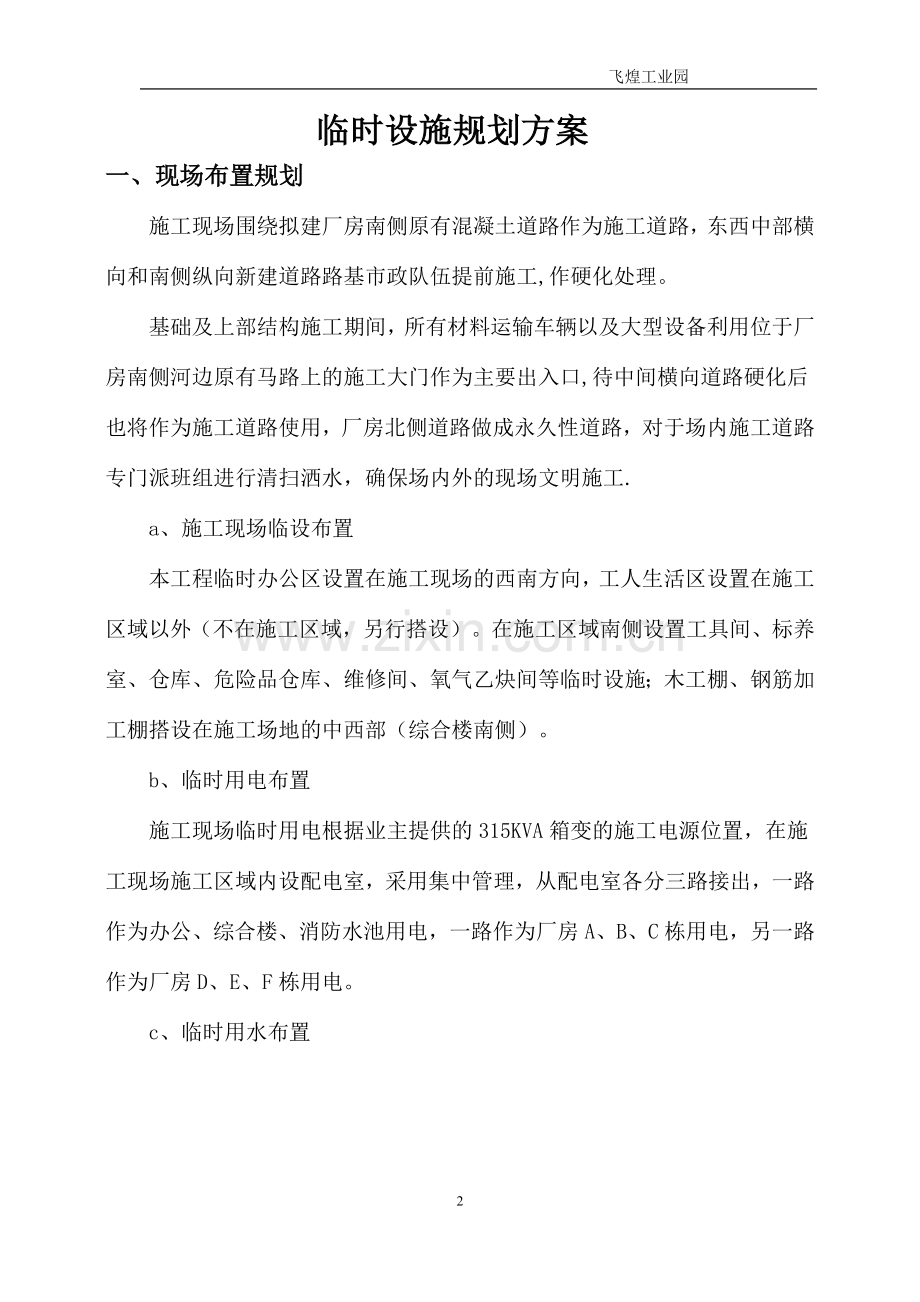

临时设施规划方案
一、现场布置规划
施工现场围绕拟建厂房南侧原有混凝土道路作为施工道路，东西中部横向和南侧纵向新建道路路基市政队伍提前施工,作硬化处理。
基础及上部结构施工期间，所有材料运输车辆以及大型设备利用位于厂房南侧河边原有马路上的施工大门作为主要出入口,待中间横向道路硬化后也将作为施工道路使用，厂房北侧道路做成永久性道路，对于场内施工道路专门派班组进行清扫洒水，确保场内外的现场文明施工.
a、施工现场临设布置
本工程临时办公区设置在施工现场的西南方向，工人生活区设置在施工区域以外（不在施工区域，另行搭设）。在施工区域南侧设置工具间、标养室、仓库、危险品仓库、维修间、氧气乙炔间等临时设施；木工棚、钢筋加工棚搭设在施工场地的中西部（综合楼南侧）。
b、临时用电布置
施工现场临时用电根据业主提供的315KVA箱变的施工电源位置，在施工现场施工区域内设配电室，采用集中管理，从配电室各分三路接出，一路作为办公、综合楼、消防水池用电，一路作为厂房A、B、C栋用电，另一路作为厂房D、E、F栋用电。
c、临时用水布置
本工程根据业主提供的两路位于场地北侧的DN75水源，分二路接出水管，一路为临时办公、综合楼、消防水池用水,另一路为厂房用水，用水管道口径由φ50、φ75等规格组成供水网络,并在各需要用水部位留出水龙头。
消防用水管一律使用φ75管，在施工区域内设置6处消防栓，配备200m消防软管。结构楼层设一根消防立管和回水管，楼层竖向每一层设一只消防龙头，且保证消放水流量最小达到900升/分钟.
d、临时排水布置
施工时建立有效的排水系统，并进行日常维护,防止对周边路面造成污染，做到工地临时排水措施畅通有效，达到“平时积水无,雨后退水快”的效果。
施工现场排水系统:
本工程场地面积较大,根据工程基地现场区域地势情况及在施工期间历经雨季的特点，故在施工期间做好施工现场及办公生活区的排水系统，确保排水畅通，场地无积水。施工污水经沉淀池沉淀后排入市政下水道.在接收施工现场后，即及时清理现场内残留施工垃圾、障碍物以及疏通施工现场排水管道.
沿施工区域道路两侧设置明排水沟1000mm×600mm(深×宽),并经过san三级沉淀池及集水井,集中排入南侧河道。由于场地面积较大，在雨季场地排水量较大时，考虑采用潜水泵接力强排水.
二、办公区布置
现场办公区域位于场地南侧施工道路的南侧,不影响交通和今后整个室外工程施工。办公用房拟建设2栋2层活动房，业主、管理公司、监理单位、施工单位均在此办公室。其中一层部分房间作为普通物品仓库,危险品物品及挥发物品另设危险品仓库进行存储.
三、生活区布置
由于场地限制，项目管理人员及施工人员的生活区布置与施工现场之外，位于施工场地西侧河对面。共设5栋住宿楼，每栋2层6间，1栋食堂和1栋仓库,每栋1层6间，1栋卫生间淋浴房，1层4间。
住宿楼每间布置双人床4套,可住人8人，房间再多设一个床,用于工人放置物品。院内设置洗衣池、绿化带、晾衣架等；场地全部采用砼硬化.
四、加工区布置
加工区位置按排在综合楼的南侧。加工区包括原料堆放区、半成品材料堆放区，钢筋加工车间1座、木工加工车间1座、铁件加工车间1座、砂浆搅拌站2痤等.
五、主要施工机具布置
◆2台砂浆机；
◆基础施工时混凝汽车泵根据工程需要灵活布置在建筑的的四周，就近布置，用混凝土运输车将各需用的混凝土从搅拌站转运到位；
◆综合楼设置1台固定塔吊，用于钢筋、模板等垂直运输。
六、施工现场消防设施布置
◆在生活区、生产区的材料库区及主厂房施工区分别设布置灭火器及砂箱等灭火工具和器材。
八、现场给排水布置
1）用水量计算
本工程每个楼号的施工临时用水分为工程施工用水、施工机械用水和消防用水3个部分，其中-—
◆施工用水q1：以最高峰期为最大的用水量
q1=K1·∑(Q1·N1）·K2／8×3600
=1。15×（4O×200+150×300）×1。5／8×3600
=3。17（L/S）
式中：K1—未预计的施工用水量系数，取l。15
K2—用水不均衡系数，取l。5
Q1-日工程量，砌砖40m3／d，砼数量150m3／d
N1-施工用水定额，每立方砌体全部用水量为200L／m3；养护砼用水量300L／m3.
◆机械用水量
q2=K1·∑(Q2·∑N2)·K3／8×3600
＝1。15×（300×8+20×1+259×8）×1.1／8×3600
＝0。74（L/S）
式中：Q2-同一种机械台数，对焊机一台，木工车间.
N2-机械用水量
K3-施工机械用水不均衡系数,取l.1
◆消防用水
Q3-消防用水量为10L／S
◆总用水量Q
(q1+q2)×3=（3。17+0。74）×3=11.7＞q3=10L/S，则：
Q＝11.7L/S
2）生活区用水计算
Q4＝P1·N3·K4／8×3600
＝300×30×1。3／8×3600
=0。4（L/S)
式中：P1—现场高峰施工人数按300人计
N3-生活用水定额按30L／人计
K4—施工现场用水不均衡系数,取l。3
3)给水布置
各施工用水直接从母管引出两处,主管管径φ75,现场用水点就近用φ50支管引出。主楼设立一个10m3储水池,将水抽至楼层养护新浇砼。
八、施工用电布置
本工程没有桩基工程,故临时用电计算负荷不分使用阶段,按可能使用设备的最大负荷统一计算。
回路一种对综合楼设置塔吊及施工井架各一台，钢筋加工场地设置不超过三套弯曲机和切断机,用电负荷最大的钢筋对焊机，用电总功率控制在100KW以内,根据经验箱变在白天的时候也会因为整个电网负荷大出现电压低的情况，因此尽量安排钢筋碰焊机在晚上施工。
一期六栋厂房每栋设一台井架，用于主体砌筑、装饰阶段材料垂直运输.
8．1 回路一用电计算
8。1.1 总用电量计算
序号
设备名称
规格型号
功率（KW）
数量
总功率（KW）
一、电动机设备一览表
1
潜水泵
1-2”潜水泵
2。2
1台
2。2
2
钢筋切断机
QJ—40
5
3台
15
3
钢筋弯曲机
WG40
3
3台
9
4
砂浆搅拌机
UJ325
3
1台
3
5
木工圆锯
MJ104
3
1台
3
6
电刨
MB504A
3
1台
3
7
砼振动棒
ZX50
1。1
3台
3。3
8
平板式振捣器
ZB11
1。1
1台
2。2
9
手动电动工具

0.5
20台
10
10
施工井架
JJM—3
8.5
1台
8.5
11
塔吊
QTZ63
37。2
1台
37.2
12
冲洗机

1。5
1台
1.5
二、电焊机设备一览表
1
交流电焊机
BX3—200—1
9
1
9
2
交流电焊机
BX3—200-2
23.4
1台
23。4
3
钢筋对焊机
UN1—100
100
1台
100
三、室内照明
1
办公楼

24
1
24
2
其它

3
1
5
四、室外照明
1
镝 灯

3。5
2
7
2
碘 钨 灯

1
5
5
用电量计算
∑P1 =97.9KW （电动机械设备）
∑P2 =132。4KVA (电焊机）
∑P3 = 27 KW (室内照明）
∑P4 =12KW (室外照明）
K1取0。5（大于30台),K2取0。6（3～10台）.
总用电量P = 1。1(K1∑P1 / cosφ + K2∑P2 + K3∑P3 + K4∑P4）
＝ 1.1×(0。5×97。9/ 0.75 + 0。6×132.4+ 0.8×27 + 1×12）
= 196KW ＜ 198KW
现场电源电量可满足使用要求。
8.1.2 导线截面的选择：
导线的允许电流选择:
三相五线制低压线路上的电流可以按照下式计算：
I=1000*P/(1。732＊U＊ COSφ ）
其中 I —— 线路工作电流值（A）；
U —— 线路工作电压值（V），三相四线制低压时取380V。
COSφ=0。75
导线允许的电压降可以按照下式计算：
△U%={(∑Pi×L)÷（C×S）}％
其中△U％ —- 电压降，允许小于7％
（∑Pi×L）--功率距（KW＊m）
C —— 系数（三项五线供电，导线为铜线时C=77)
S -— 导线截面 （m2）
箱变至1号分路箱的最大电流:
I=196×1000/（1。732×380×0.75）=397A
选用YJV-3＊120+2＊70电缆完全满足要求
经过计算△U%=1.9%＜7％ 也能满足电压降的要求
8.1．3各分配电箱电缆选择
1#分路箱至各分配电箱(选择其中电流较大及线路最长验算）
分配箱
负载
功 率
(K w）
累计负荷
P计(K w)
I线（A)
L(m)
电压降（%)
ε<7％
电缆选择(mm2）
分
配
2
电动机类
33
114。4
231
117
2。4
累计4。3
3×70+2×35
交流电焊机
100
室内照明
27
室外照明
2
临时办公区
室内照明
27
21.6
44
129
1
累计5.3
3×35+2×16
8．2 回路二用电计算
8。2。1 总用电量计算
序号
设备名称
规格型号
功率(KW）
数量
总功率（KW)
一、电动机设备一览表
1
潜水泵
1—2"潜水泵
2。2
3台
6。6
4
砂浆搅拌机
UJ325
3
2台
6
5
木工圆锯
MJ104
3
2台
6
6
电刨
MB504A
3
2台
6
7
砼振动棒
ZX50
1。1
3台
3.3
8
平板式振捣器
ZB11
1.1
1台
1.1
9
手动电动工具

0。5
15台
7。5
10
施工井架
JJM—3
8.5
3台
25。5
二、电焊机设备一览表
1
交流电焊机
BX3—200—1
9
2
18
2
交流电焊机
BX3—200—2
23。4
1台
46。4
三、室内照明
1
卫生间

1
1

2
门卫

1
1

四、室外照明
1
镝 灯

3。5
6
21
2
碘 钨 灯

1
10
10
用电量计算
∑P1 =62KW (电动机械设备）
∑P2 =41.4KVA (电焊机）
∑P3 = 2 KW （室内照明）
∑P4 =31KW (室外照明）
K1取0。5(大于30台）,K2取0。6(3~10台)。
总用电量P = 1。1（K1∑P1 / cosφ + K2∑P2 + K3∑P3 + K4∑P4）
＝ 1.1×（0。6×62/ 0。75 + 0。6×41。4+ 0。8×2 + 1×31）
= 108.6KW ＜ 198KW
现场电源电量可满足使用要求。
8.1。2 导线截面的选择：
导线的允许电流选择：
三相五线制低压线路上的电流可以按照下式计算：
I=1000*P/(1.732＊U＊ COSφ )
其中 I —- 线路工作电流值(A）；
U —— 线路工作电压值（V），三相四线制低压时取380V。
COSφ=0。75
导线允许的电压降可以按照下式计算：
△U%=｛（∑Pi×L）÷（C×S)｝%
其中△U％ —— 电压降，允许小于7%
（∑Pi×L）——功率距（KW＊m）
C —- 系数（三项五线供电，导线为铜线时C=77）
S -— 导线截面 （m2)
箱变至11号分路箱的最大电流：
I=108×1000/（1。732×380×0。75）=218A
选用YJV—3*120+2＊70电缆完全满足要求
经过计算△U％=2。5%＜7％ 也能满足电压降的要求
8.2．3各分配电箱电缆选择
11#分路箱至各分配电箱（北侧6＃、7#、8#分路箱距离较近，且用电负荷小,计划使用的配电线也和南侧线路相同，故只进项验算南侧的9＃、10#分路箱）
分配箱
负载
功 率
(K w）
累计负荷
P计（K w）
I线（A）
L（m)
电压降（％）
ε<7％
电缆选择（mm2）
9＃分路箱
电动机类
43
84
170
175
2。7
累计5.2
3×70+2×35
交流电焊机
32.4
室内照明
2
室外照明
21
9＃分路箱至10＃分路箱
电动机类
30。2
61
123
176
1。9
累计7
3×70+2×35
交流电焊机
32.4
室内照明
2
室外照明
10
8.3 回路三用电计算
回路三整理用电量及线长与线路二中的11＃分配箱至10＃分配箱基本一致,且离箱变更近,电压降更小,故不予以验算。
九、通讯线路布置
架设专用通讯线路引进办公区,在办公区设1部电话，并配备光纤网络线,以保证通讯畅通。
同时，现场主要人员配备无线对讲机，以解决现场各单体之间、现场施工地点与现场办公室之间的通讯联络，确保信息畅通无阻。
十、施工道路布置
施工场地临时道路主入口为C25砼路面（6m宽约200m）。
十一、CI形象布置
工地的围墙及入口大门等的外观布置以及场内整体形象均根据单位《企业形象手册》的具体要求进行统一布置(包括围墙构造、入口大门构造、外观颜色、宣传字体和内容等）；同时规划出业主的宣传画面。
根据规划的道路和出入口作好场地硬化和施工现场临时绿化，配合业主经常的对外宣传和接待工作的需要,创建花园式工地;尤其是办公区和生活区，营造出良好的办公、生活环境。
11
