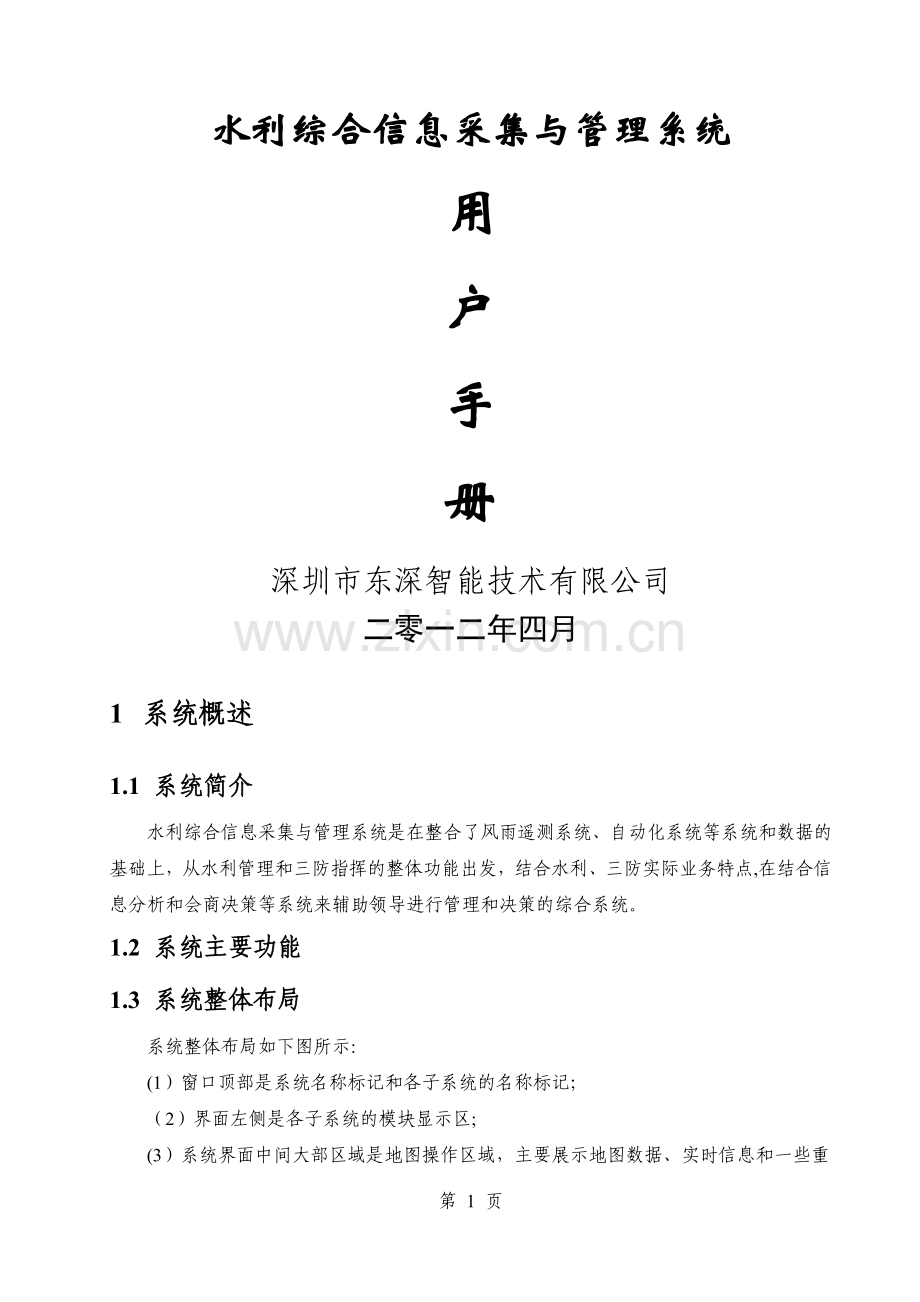

水利综合信息采集与管理系统用户手册.doc

深圳市东深智能技术有限公司 水利综合信息采集与管理系统用户手册深圳市东深智能技术有限公司二零一二年四月1 系统概述1.1 系统简介水利综合信息采集与管理系统是在整合了风雨遥测系统、自动化系统等系统和数据的基础上，从水利管理和三防指挥的整体功能出发，结合水利、三防实际业务特点,在结合信息分析和会商决策等系统来辅助领导进行管理和决策的综合系统。1.2 系统主要功能1.3 系统整体布局系统整体布局如下图所示:(1）窗口顶部是系统名称标记和各子系统的名称标记；（2）界面左侧是各子系统的模块显示区;(3）系统界面中间大部区域是地图操作区域，主要展示地图数据、实时信息和一些重要的业务数据，其上部为GIS工具栏，可自动隐藏，界面下侧有两个小按钮，是预警信息和实时险情的提示框；（4）界面右侧部分为地图数据操作框，主要涉及对地图元素的查询、动态增删查改和统计等功能;2 实时信息监视子系统2.1 概述实时信息监视子系统主要是向用户提供实时汛情、工情自动监视等服务,以完全自动、直观醒目的方式向值班人员提供单点和区域的实时汛情、各类工情实时运行情况。目的是建立一个自动、及时、全面的实时数据监视系统,并能对监视对象做更进一步的查询。2.2 页面布局2.2.1 系统菜单栏主要包括水情监视、三防雨情、气象局雨情、风情信息、视频信息、工情信息、卫星云图和热带气旋,如下图所示：2.2.2 模块菜单栏显示实时信息监视系统的主要模块名称，各模块的功能通过点击菜单栏进行操作。2.2.3 地图显示栏显示项目地各类水利工程的地图，各项实时信息和操作均可以通过地图操作；2.3 水情信息2.3.1 闸站水情1。 单击闸站水情单选按钮，显示主要闸站的闸站分布图和闸站的实时水位,包括内江水位和外江水位(个别站点只有外江水位或内江水位)，如图6.3。1。1所示：图6。3。1。12. 地图自动加载水文测站和站点最新水位信息，并根据站点警戒值来进行变颜色提醒警示,即实时水位超过警戒值时,测站标签自动变红;当检测到测站超过24小时无数值或数值为空时，显示为“-；3. 鼠标移动到站点上方进行单击，会自动显示水情信息24H过程线（当前时间到过去24小时）；过程线提示界面上有“15日和“详细查询，单击按钮分别进入前15日水位和详细水位查询界面进行操作；鼠标移至过程线上的时候，自动提示但前水位实时值和当前时间;点击右上角按钮来关闭改窗体。如图6.3.1.2图6.3。1.5所示： 图6.3。1。2图6.3。1.3图6.3.1.4图6.3。1.54. 鼠标点击地图右侧的数据操作按钮，弹出测站地图操作框，如下图6。3.1。6所示：图6。3。1.6a、点击数据操作框中的下拉列表框，显示各镇街，用户可以选择对应的镇街，系统查询出对应镇街的测站信息并在地图上显示，默认所有镇街即加载所有闸站信息；b、在关键词输入框输入关键字或关键词，点击查询,加载符合关键词的闸站信息；c、点击数据操作框中闸站列表中某一条信息，系统自动将地图定位到该闸站，同时显示该闸站的水位过程线;d、单击“停止监控按钮,系统不再读取最新的水位数据;e、点击“修改标签”按钮，弹出标签修改窗体,该窗体主要设置测站标签的可见性和在地图上的北方位置,如下图所示：如上图所示,选择某一站点，实时信息标签和测站名称分别代表测站的水位信息和测站名称,选中即显示，不勾选则在地图上不显示对应的水位或测站名称；标签下面对应的圆形控件是位置调整工具，点击四个方向的按钮,信息标签或测站名称标签会自动跟随着移动；2.3.2 内河涌水情1、单击内河涌水情单选按钮，显示内河涌站站分布和实时水位，如图6。3.2。1所示:图6.3。2。12、地图自动加载内河涌站点和站点最新水位信息;当检测到测站超过24小时无数值或数值为空时,显示为“-；3、 鼠标移动到站点上方进行单击，会自动显示水情信息24H过程线（当前时间到过去24小时）；过程线提示界面上有 “详细查询”,单击按钮进入详细水位查询界面进行操作；鼠标移至过程线上的时候,自动提示但前水位实时值和当前时间；点击右上角按钮来关闭改窗体。如图6.3。2。2所示： 图6.3.2.24、鼠标点击地图右侧的数据操作按钮，弹出测站地图操作框，具体操作与闸站水情数据操作框基本类似；2.3.3 西北江水情1、单击西北江水情单选按钮，显示西北江站点分布和实时水位等信息，如图6。3.3。1所示：图6.3。3。12、地图自动加载西北江重要站点和站点最新水位信息、流量信息和昨日雨量信息；当检测到测站超过24小时无数值或数值为空时，显示为“-”；3、 鼠标移动到站点上方进行单击，会自动显示水位和流量信息的24H过程线（当前时间到过去24小时），界面下方为过程线显示选择按钮，用户可根据自己需要进行过程线显示选择；过程线提示界面上有 “详细查询”，单击按钮进入详细水位查询界面进行操作；鼠标移至过程线上的时候，自动提示但前水位值、流量值和当前时间；点击右上角按钮来关闭改窗体。如图6。3。3。26.3.3。2所示: 图6.3。2.2图6.3。3.34、鼠标点击地图右侧的数据操作按钮,弹出测站地图操作框，具体操作与闸站水情数据操作框基本类似；2.4 三防雨量2.4.1 60分雨量1. 单击60分雨量单选按钮，显示主要雨量站分布图和站点的60分雨情，如图6。4.1.1所示：图6.4。1.12、地图自动加载站点和站点最新雨量信息，并根据站点警戒值来进行变颜色提醒警示，当小时雨量大于50mm时，测站标签自动变红;3、鼠标移动到站点上方进行单击,会自动显示雨情信息24H过程线（当前时间到过去24小时）；过程线提示界面上有 “详细查询”，单击按钮进入详细雨情查询界面进行操作；鼠标移至柱状图上的时候，自动提示但前雨量实时值；点击右上角按钮来关闭改窗体。如图6。4.1。2所示： 图6。3.1。24、鼠标点击地图右侧的数据操作按钮，弹出测站地图操作框，具体操作与闸站水情类似，不再描述;2.4.2 24时雨量单击24时雨量单选按钮，显示主要雨量站分布图和站点的24时累计雨情，具体情况和60分雨量操作类似，不再描述；2.4.3 今日雨量单击今日雨量单选按钮，显示主要雨量站分布图和站点的今日累计雨情，具体情况和60分雨量操作类似,不再描述；2.4.4 当月雨量单击今日雨量单选按钮，显示主要雨量站分布图和站点的今月累计雨情，具体情况和60分雨量操作类似，不再描述；2.4.5 当年雨量单击今日雨量单选按钮，显示主要雨量站分布图和站点的今年累计雨情，具体情况和60分雨量操作类似，不再描述;2.5 气象局雨情2.5.1 60分雨量1. 单击60分雨量单选按钮,显示气象局区雨量站分布图和站点的60分雨情,如图6.5.1.1所示:图6。5。1.12、地图自动加载站点和站点60分雨量信息,并根据站点警戒值来进行变颜色提醒警示，当小时雨量大于50mm时，测站标签自动变红；3、鼠标移动到站点上方进行单击,会自动显示雨情信息24H过程线（当前时间到过去24小时）；过程线提示界面上有 “详细查询”,单击按钮进入详细雨情查询界面进行操作；鼠标移至柱状图上的时候,自动提示但前雨量实时值;点击右上角按钮来关闭改窗体。4、鼠标点击地图右侧的数据操作按钮，弹出测站地图操作框,具体操作与闸站水情类似，不再描述；2.5.2 今日雨量单击今日雨量单选按钮，显示气象局雨量站分布图和站点的今日累计雨情，具体情况和60分雨量操作类似，不再描述；2.6 风情信息2.6.1 风速风向1。 单击风速风向单选按钮，显示遥测风情站分布图和站点的实时风情信息,包括风速（风力）和风向角度，同时以图形化的方式显示风向，如图6.6。1.1所示:图6。6。1.12、鼠标移动到站点上方进行单击，会自动显示风速信息24H过程线（当前时间到过去24小时）；过程线提示界面上有 “详细查询”，单击按钮进入详细风速查询界面进行操作;鼠标移至过程线上的时候,自动提示当前风速实时值；点击右上角按钮来关闭改窗体。如图6。6.1.2所示： 图6.3。1。23、超过24小时无数据的时候,测站数据标签自动变为“”-(）；4、鼠标点击地图右侧的数据操作按钮,弹出测站地图操作框，具体操作与闸站水情类似，不再描述；2.6.2 气象局风情单击气象局风情单选按钮，显示气象局风情站分布图和站点的实时风情,具体情况和风速风向操作类似，不再描述；2.7 视频信息2.7.1 视频信息1. 单击视频信息单选按钮，显示视频点的分布图，如图6.7。1。1所示:图6.7。1。12、鼠标移动到视频点上方进行单击,调出该视频站点的视频图像，默认显示某一通道视频；视频信息界面上有 “详细查询”，单击按钮进入该站点视频界面进行操作，在该界面上可进行站点摄像头的选取和摄像头控制。3、点击视频操作界面的“”按钮，关闭视频界面。2.8 工情信息2.8.1 电排站状态1. 单击电排站状态单选按钮,显示正在运行的电排站的分布图，如图6.8.1.1所示：图6.8.1.12、鼠标移动到视频点上方进行单击，调出该电排站的实时运行信息，界面如下所示:图6。8。1。23、鼠标点击地图右侧的数据操作按钮，弹出电排站地图操作框，操作栏上有按钮“运行状态”，单击该按钮可以显示所有电排站的实时运行情况，具体界面如下图所示：图6。8。1.3操作栏其余操作与闸站操作类似，不再描述；2.9 卫星云图2.9.1 卫星云图点击“卫星云图”按钮，进入云图系统。默认显示当天红外云图信息，无则显示默认提示图片,如图6.9.1。1图6.9.1.11、云图分红外云图、可见光图、水汽云图、三维云图、普通红外、半球云图六类,点击选择分别可查询该类别云图；2、可选择时间进行选定日期云图的查看；3、可选定时段进行云图查看；4、可对云图进行放大、缩小等操作；5、可对云图进行上一张、下一张、最后一张、第一张选取查看；6、可设置时间间隔循环播放云图。2.10 热带气旋 点击“热带气旋按钮直接链接天眼系统热带气旋模块；3 综合信息子系统3.1 概述根据水利管理与三防指挥系统的总体要求和特点，将综合信息管理子系统定义为一个基础性的信息化工作环境和平台，主要完成三防及各种水利工程数据和数据分析过程中产生的各种信息管理，保障信息准确及时，反应有序快捷，通信可靠高效，通过该系统实现对三防、水利信息的整合与统一展现。3.2 页面布局3.2.1 系统菜单栏主要包括工程信息、防守力量、水雨风情信息，其中工程信息主要展示测站、水闸、电排站等水利工程的基本信息和多媒体信息,防守力量主要展示堤围、上堤通道、庇护中心等工程信息,水雨情信息主要展示水雨风情信息的查询统计分析等功能。3.2.2 模块菜单栏显示实时信息监视系统的主要模块名称，各模块的功能通过点击菜单栏按钮进行操作.3.2.3 地图显示栏显示各类水利工程的地图，工程信息显示和操作可以通过地图操作；3.3 工程信息3.3.1 测站信息测站信息包括图层操作和数据表格操作，分别对应两个模块按钮，点击图层操作按钮在地图上加载所有测站信息，同时加载地图数据操作栏；点击表格操作按钮弹出测站管理模块，实现测站信息的查询、增加、修改、删除等操作，如下所示：图7.3。1.1图7。3。1。2对图7。3。1。1的操作主要如下说明：1、鼠标移至测站旁边,可提示测站名称，单击该测站,可弹出该测站的详细按钮，如下图所示:勾选雨量、内水位、外水位可以查看对应的特征值,如下:2、地图操作栏可以实现对测站信息的查看，可以选择镇街名称进行查询;3、在关键词输入框中输入关键词，可以进行模糊查询；4、在地图操作栏测站信息列表中，选择某一条测站记录双击,地图自动定位到该测站并弹出该测站的详细信息；5、在地图操作栏测站信息列表中，选择某一条测站记录，可以进行记录的删除；如下图所示：6、在地图操作栏测站信息列表中，选择某一条测站记录，点击修改，弹出该测站的详细信息，权限用户可以进行修改并确定保存，数据会进行刷新，如下图所示：7、在地图操作栏中点击增加，弹出提示框，用户在地图上对应位置对应位置点击，弹出测站信息输入框,填入相关信息进行保存确定，记录出入数据库中，地图实时刷新变能显示,如下图所示：对图7。3。1。2,用户选中某一条数据，可以进行详细信息查询和修改删除,点击增加，弹出对应详细信息输入框，可进行数据录入，具体操作和地图操作类似；3.3.2 水（船)闸信息水（船）闸信息包括图层操作和数据表格操作，分别对应两个模块按钮，点击图层操作按钮在地图上加载所有水（船)闸信息，同时加载地图数据操作栏；点击表格操作按钮弹出水（船)闸管理模块，实现水（船）闸信息的查询、增加、修改、删除等操作,如下所示：图7.3.2.1图7.3.2。2对图7。3。1.1的操作主要如下说明：1、鼠标移至水(船)闸旁边,可提示水（船）闸名称，单击该水（船)闸，可弹出该水(船）闸的详细按钮，如下图所示：其他相关信息包括水闸设计图纸、照片浏览、多媒体信息，如下所示：点击对应按钮,可以查看水(船)闸对应信息并进行对应的模块操作,如下图所示：2、地图操作栏可以实现对水(船）闸信息的查看,可以按镇街和按堤围进行查询；如下图所示：3、在关键词输入框中输入关键词，可以进行模糊查询；4、在地图操作栏测站信息列表中,选择某一条水(船）闸记录双击,地图自动定位到该水（船)闸并弹出该水（船）闸的详细信息；5、在地图操作栏水(船)闸信息列表中,选择某一条水(船）闸记录,可以进行记录的删除； 6、在地图操作栏水(船)闸信息列表中，选择某一条测站记录，点击修改，弹出该水(船)闸的详细信息，权限用户可以进行修改并确定保存,数据会进行刷新;7、在地图操作栏中点击增加，弹出提示框，用户在地图上对应位置点击,弹出水（船）闸信息输入框，填入相关信息进行保存确定，记录出入数据库中，地图实时刷新变能显示;对图7.3.2.2水（船)闸数据的表格操作,用户选中某一条数据,可以进行详细信息查询和修改删除，点击增加，弹出对应详细信息输入框，可进行数据录入,具体操作和地图操作类似；3.3.3 电排站信息电排站信息包括图层操作和数据表格操作,分别对应两个模块按钮,点击图层操作按钮在地图上加载所有电排站信息,同时加载地图数据操作栏；点击表格操作按钮弹出电排站管理模块，实现电排站信息的查询、增加、修改、删除等操作，如下所示:图7.3.3.1对图7.3.3.1的操作主要如下说明：1、鼠标移至电排站旁边，可提示电排站名称，单击该电排站，可弹出该电排站的详细按钮,如下图所示：其他相关信息包括电排站设计图纸、照片浏览、多媒体信息，如下所示：点击对应按钮，可以查看电排站对应信息并进行对应的模块操作,如下图所示：2、地图操作栏可以实现对电排站信息的查看，可以按镇街和按堤围进行查询；3、在关键词输入框中输入关键词,可以进行模糊查询；4、在地图操作栏测站信息列表中，选择某一条电排站记录双击，地图自动定位到该电排站并弹出该电排站的详细信息;5、在地图操作栏电排站信息列表中,选择某一条电排站记录，可以进行记录的删除； 6、在地图操作栏测站信息列表中，选择某一条电排站记录，点击修改，弹出该电排站的详细信息，权限用户可以进行修改并确定保存，数据会进行刷新；7、在地图操作栏中点击增加，弹出提示框，用户在地图上对应位置点击，弹出电排站信息输入框，填入相关信息进行保存确定，记录出入数据库中，地图实时刷新变能显示；对电排站数据的表格操作，用户选中某一条数据，可以进行详细信息查询和修改删除,点击增加，弹出对应详细信息输入框，可进行数据录入,具体操作和地图操作类似;3.3.4 险段信息险段信息包括图层操作和数据表格操作，分别对应两个模块按钮，点击图层操作按钮在地图上加载所有险段信息，同时加载地图数据操作栏;点击表格操作按钮弹出险段信息管理模块，实现险段信息的查询、增加、修改、删除等操作，如下所示:图7.3。3.1对图7。3.3.1的操作主要如下说明：1、鼠标移至险段旁边，可提示险段名称,单击该险段，可弹出该险段的详细按钮，如下图所示：其他相关信息包括河道剖面图、险段河道演变、险段河道照片等，如下所示：点击对应按钮，可以查看险段对应信息并进行对应的模块操作，如下图所示:注：可以选择不同时间进行演变叠加,按住鼠标左键进行拖动可进行图形放大，双击鼠标可恢复全图；2、地图操作栏可以实现对险段信息的查看，可以按镇街和按堤围进行查询；3、在关键词输入框中输入关键词，可以进行模糊查询；4、在地图操作栏测站信息列表中,选择某一条险段记录双击，地图自动定位到该险段并弹出该险段的详细信息；5、在地图操作栏险段信息列表中,选择某一条险段记录,可以进行记录的删除； 6、在地图操作栏测站信息列表中,选择某一条险段记录,点击修改，弹出该险段的提示信息，如下所示：修改徐行数据时用户通过连续点击地图形成曲线,双击进行保存；点击基础数据权限用户可以直接进行数据修改并确定保存；7、在地图操作栏中点击增加，弹出提示框，用户在地图上连续点击形成曲线，填入基础信息，相关信息进行保存确定，记录出入数据库中，地图实时刷新显示；对险段数据的表格操作,用户选中某一条数据，可以进行详细信息查询和修改删除，点击增加，弹出对应详细信息输入框,可进行数据录入，具体操作和地图操作类似;3.3.5 防洪堤围信息防洪堤围信息包括图层操作和数据表格操作，分别对应两个模块按钮，点击图层操作按钮在地图上加载所有防洪堤围信息,同时加载地图数据操作栏；点击表格操作按钮弹出防洪堤围信息管理模块，实现防洪堤围信息的查询、增加、修改、删除等操作,如下所示:图7。3。5。1图7.3。5。1对图7.3。5.1的操作主要如下说明：1、鼠标移至险段旁边，可提示防洪堤围名称，单击该防洪堤围，可弹出该防洪堤围的详细按钮，如下图所示：其他相关信息包括地质剖面图、剖面图、钻空柱状图等,如下所示：点击对应按钮,可以查看对应信息并进行对应的模块操作3、在关键词输入框中输入关键词，可以进行模糊查询；4、在地图操作栏测站信息列表中，选择某一条防洪堤围记录双击，地图自动定位到该防洪堤围并弹出该防洪堤围的详细信息；5、在地图操作栏防洪堤围信息列表中,选择某一条防洪堤围记录，可以进行记录的删除； 6、在地图操作栏测站信息列表中，选择某一条防洪堤围记录，点击修改,弹出该防洪堤围的提示信息,具体过程与险段信息操作类似；点击基础数据权限用户可以直接进行数据修改并确定保存；7、在地图操作栏中点击增加，弹出提示框，用户在地图上连续点击形成曲线，填入基础信息，相关信息进行保存确定，记录出入数据库中，地图实时刷新显示；对防洪堤围数据的表格操作，用户选中某一条数据，可以进行详细信息查询和修改删除，点击增加，弹出对应详细信息输入框，可进行数据录入，具体操作和地图操作类似；3.3.6 排区信息排区信息包括图层操作和数据表格操作，分别对应两个模块按钮，点击图层操作按钮在地图上加载所有排区信息,同时加载地图数据操作栏;点击表格操作按钮弹出电排站管理模块，实现排区信息的查询、增加、修改、删除等操作，如下所示:图7。3。6。1对图7.3。6。1的操作主要如下说明：1、鼠标移至排区所在区域,可提示排区名称，单击该排区，可弹出该排区的详细按钮； 2、在关键词输入框中输入关键词，可以进行模糊查询；3、在地图操作栏排区信息列表中，选择某一条排区记录双击，地图自动定位到该排区并弹出该排区的详细信息；对排区数据的表格操作,用户选中某一条数据,可以进行详细信息查询和修改删除，点击增加，弹出对应详细信息输入框,可进行数据录入,具体操作和地图操作类似；3.4 防守力量3.4.1 堤段防守力量堤段防守力量包括图层操作和数据表格操作，分别对应两个模块按钮，点击图层操作按钮在地图上加载所有堤段防守力量信息,同时加载地图数据操作栏；点击表格操作按钮弹出堤段防守力量信息管理模块,实现堤段防守力量信息的查询、增加、修改、删除等操作,如下所示：1、鼠标移至堤段防守力量旁边,可提示堤段防守力量名称，单击该堤段防守力量,可弹出该堤段防守力量的详细按钮,如下图所示：2、在地图操作栏关键词输入框中输入关键词，可以进行模糊查询；3、在地图操作栏堤段防守力量列表中选中一条记录，点击“删除”,可以删除该条记录;4、在地图操作栏堤段防守力量信息列表中,选择某一条堤段防守力量记录双击，地图自动定位到该堤段防守力量并弹出该堤段防守力量的详细信息；5、在地图操作栏测站信息列表中，选择某一条堤段防守力量记录，点击修改,弹出该堤段防守力量的提示信息,包括修改图形数据和基础数据,具体操作过程与险段信息操作类似；点击基础数据权限用户可以直接进行数据修改并确定保存；7、在地图操作栏中点击增加，弹出提示框，用户在地图上连续点击形成曲线后双击完成，填入基础信息，相关信息进行保存确定，记录出入数据库中，地图实时刷新显示；对堤段防守力量数据的表格操作，用户选中某一条数据,可以进行详细信息查询和修改删除，点击增加，弹出对应详细信息输入框，可进行数据录入,具体操作和地图操作类似;3.4.2 上堤通道上堤通道包括图层操作和数据表格操作，分别对应两个模块按钮,点击图层操作按钮在地图上加载所有上堤通道信息，同时加载地图数据操作栏；点击表格操作按钮弹出上堤通道信息管理模块，实现上堤通道信息的查询、增加、修改、删除等操作，如下所示：1、鼠标移至上堤通道旁边，可提示上堤通道名称,单击该上堤通道，可弹出该上堤通道的详细按钮；2、在地图操作栏关键词输入框中输入关键词，可以进行模糊查询;3、在地图操作栏上堤通道列表中选中一条记录，点击“删除”，可以删除该条记录;4、在地图操作栏测站信息列表中,选择某一条上堤通道记录双击,地图自动定位到该上堤通道并弹出该上堤通道的详细信息；5、在地图操作栏测站信息列表中，选择某一条上堤通道记录，点击修改,弹出该上堤通道的提示信息，包括修改图形数据和基础数据，具体操作过程与险段信息操作类似;点击基础数据权限用户可以直接进行数据修改并确定保存；7、在地图操作栏中点击增加，弹出提示框，用户在地图上连续点击形成曲线后双击完成,填入基础信息，相关信息进行保存确定,记录出入数据库中，地图实时刷新显示；对上堤通道数据的表格操作，用户选中某一条数据,可以进行详细信息查询和修改删除，点击增加，弹出对应详细信息输入框，可进行数据录入，具体操作和地图操作类似；3.4.3 庇护中心庇护中心信息包括图层操作和数据表格操作，分别对应两个模块按钮，点击图层操作按钮在地图上加载所有庇护中心信息，同时加载地图数据操作栏；点击表格操作按钮弹出庇护中心管理模块，实现庇护中心信息的查询、增加、修改、删除等操作,如下所示：1、鼠标移至庇护中心旁边,可提示庇护中心名称，单击该庇护中心，可弹出该庇护中心的详细按钮，如下图所示:2、地图操作栏可以实现对庇护中心信息的查看，可以按镇街查询、按类别查询、按状态查询、按面积查询、按容纳人数查询，输入对应信息点击“查询”按钮即可实现查询；3、在关键词输入框中输入关键词,可以进行模糊查询；4、在地图操作栏庇护中心信息列表中,选择某一条庇护中心记录双击，地图自动定位到该庇护中心并弹出该庇护中心的详细信息；5、在地图操作栏庇护中心信息列表中,选择某一条庇护中心记录，可以进行记录的删除; 6、在地图操作栏庇护中心信息列表中,选择某一条庇护中心记录,点击修改，弹出该庇护中心的详细信息，权限用户可以进行修改并确定保存，数据会进行刷新；7、在地图操作栏中点击增加，弹出提示框，用户在地图上对应位置点击,弹出庇护中心信息输入框,填入相关信息进行保存确定,记录出入数据库中，地图实时刷新变能显示；对庇护中心数据的表格操作，用户选中某一条数据，可以进行详细信息查询和修改删除，点击增加，弹出对应详细信息输入框，可进行数据录入，具体操作和地图操作类似;3.4.4 物料仓库物料仓库信息包括图层操作和数据表格操作，分别对应两个模块按钮，点击图层操作按钮在地图上加载所有物料仓库信息,同时加载地图数据操作栏；点击表格操作按钮弹出物料仓库管理模块，实现物料仓库信息的查询、增加、修改、删除等操作，如下所示：1、鼠标移至物料仓库旁边,可提示物料仓库名称，单击该物料仓库，可弹出该物料仓库的详细按钮,如下图所示：2、地图操作栏可以实现对物料仓库信息的查看,可以按仓库查询、按物料查询、按镇街查询、按堤围查询,输入对应信息点击“查询”按钮即可实现查询;3、在关键词输入框中输入关键词，可以进行模糊查询；4、在地图操作栏物料仓库列表中，选择某一条物料仓库记录双击，地图自动定位到该庇护中心并弹出该物料仓库的详细信息；5、在地图操作栏物料仓库信息列表中，选择某一条物料仓库记录,可以进行记录的删除； 6、在地图操作栏测站信息列表中,选择某一条物料仓库记录，点击修改，弹出该物料仓库的详细信息，权限用户可以进行修改并确定保存，数据会进行刷新;7、在地图操作栏中点击增加，弹出提示框，用户在地图上对应位置点击，弹出物料仓库信息输入框,填入相关信息进行保存确定，记录出入数据库中，地图实时刷新变能显示;对物料仓库数据的表格操作，用户选中某一条数据，可以进行详细信息查询和修改删除，点击增加，弹出对应详细信息输入框,可进行数据录入，具体操作和地图操作类似；3.4.5 三防指挥机构三防机构信息包括图层操作和数据表格操作,分别对应两个模块按钮，点击图层操作按钮在地图上加载所有三防机构信息，同时加载地图数据操作栏；点击表格操作按钮弹出三防机构管理模块，实现三防机构信息的查询、增加、修改、删除等操作，如下所示:1、鼠标移至三防机构旁边，可提示三防机构名称，单击该三防机构，可弹出该三防机构的详细按钮，如下图所示：2、在关键词输入框中输入关键词,可以进行模糊查询；3、在地图操作栏测站信息列表中，选择某一条三防机构记录双击，地图自动定位到该三防机构并弹出该庇护中心的详细信息；4、在地图操作栏庇护中心信息列表中，选择某一条三防机构记录，可以进行记录的删除； 5、在地图操作栏测站信息列表中，选择某一条三防机构记录,点击修改，弹出该三防机构的详细信息,权限用户可以进行修改并确定保存,数据会进行刷新；6、在地图操作栏中点击增加，弹出提示框,用户在地图上对应位置点击，弹出三防机构信息输入框，填入相关信息进行保存确定，记录出入数据库中，地图实时刷新变能显示；对三防机构数据的表格操作,用户选中某一条数据，可以进行详细信息查询和修改删除,点击增加,弹出对应详细信息输入框，可进行数据录入，具体操作和地图操作类似；3.4.6 防守分工防守分工主要实现数据管理,点击“防守分工”按钮，弹出防守分工管理模块，实现防守分工信息的查询、增加、修改、删除等操作,如下所示：1、选择对应的镇街和所属单位,点击“查询”，可以查询对应的信息记录;2、点击“全部查询出所有的信息记录；3、点击“增加，弹出对应的输入窗口，填入对应的信息后点击保存确定，信息将被保存;4、选中某一条记录，点击“修改，弹出对应窗口,用户根据需要进行修改后进行保存确定即可完成修改5、选中某一条记录，点击“删除”，弹出提示，用户确定后即完成记录删除；6、点击“导出，可将现有信息导出至Excel中；3.4.7 物料种类物料种类主要实现数据管理,点击“物料种类”按钮，弹出物料种类管理模块，实现物料种类信息的查询、增加、修改、删除等操作，如下所示：1、选择对应的条件,点击“查询”,可以查询对应的信息记录;2、点击“全部查询出所有的信息记录；3、点击“增加，弹出对应的输入窗口，填入对应的信息后点击保存确定，信息将被保存；4、选中某一条记录，点击“修改,弹出对应窗口，用户根据需要进行修改后进行保存确定即可完成修改5、选中某一条记录，点击“删除”，弹出提示，用户确定后即完成记录删除;6、点击“导出，可将现有信息导出至Excel中；3.4.8 物料储存信息物料储存主要实现数据管理,点击“防守分工”按钮，弹出物料储存管理模块，实现物料储存信息的查询、增加、修改、删除等操作，如下所示：1、选择对应的条件,点击“查询”，可以查询对应的信息记录；2、点击“全部”查询出所有的信息记录;3、点击“增加,弹出对应的输入窗口，填入对应的信息后点击保存确定，信息将被保存；4、选中某一条记录,点击“修改”，弹出对应窗口，用户根据需要进行修改后进行保存确定即可完成修改5、选中某一条记录，点击“删除”,弹出提示，用户确定后即完成记录删除；6、点击“导出”，可将现有信息导出至Excel中；3.5 水雨风情信息3.5.1 闸站水情闸站水情主要实现对闸站水情数据的查询,进行图形和列表显示,同时进行特征值统计，如下图所示：选择测站、查询时间段，点击查询即可查询对应的过程线和特征值；将鼠标放至过程线可提示水位值和时间，用户可以在选择框内根据自己需要选择需要显示的过程线；3.5.2 西北江水情西北江水情主要实现对西北江水情数据的查询，包括水位和流量信息，模块进行图形和列表显示,同时进行特征值统计，如下图所示：选择测站、查询时间段，点击查询即可查询对应的过程线和表格；将鼠标放至过程线可提示水位值（时间）和流量（时间），用户可以在选择框内根据自己需要选择需要显示的过程线；3.5.3 内河涌水情内河涌水情主要实现对内河涌水情数据的查询，进行图形和列表显示,如下图所示：选择测站、查询时间段,点击查询即可查询对应的过程线和特征值；将鼠标放至过程线可提示水位值和时间；3.5.4 测站特征水位闸站水情主要实现对测站特征数据的查询、增加、删除、修改和导出等功能,如下图所示：1、模块默认出现所有测站的特征值数据,用户可以输入关键字进行查询；2、点击“全部将所有记录进行显示；3、选中一条记录，点击“详细”,弹出该记录的详细说明界面；4、选中一条记录，点击“增加”，弹出该记录的录入界面,用户可以进行记录添加；5、选中一条记录，点击“修改”，弹出该记录的信息界面，用户可以进行修改；6、选中一条记录,点击“删除“，弹出提示信息,用户可以进行删除操作;7、点击“导出，可将信息导出成Excel；3.5.5 水情日特征值水情日特征值主要实现对遥测站点水情特征数据的查询，如下图所示：用户直接选择日期进行查询，也可以点击”前一天“和”“后一天进行查询3.5.6 历次洪峰水位信息历次洪峰水位信息主要实现对测站洪峰水位数据的查询、增加、删除、修改和导出等功能，如下图所示：1、模块默认出现当前年份测站的洪峰水位数据,用户可以选择相关测站和月份进行查询；2、点击“全部”将所有记录进行显示；3、选中一条记录，点击“详细”，弹出该记录的详细说明界面；4、选中一条记录，点击“增加”，弹出该记录的录入界面，用户可以进行记录添加；5、选中一条记录，点击“修改”，弹出该记录的信息界面，用户可以进行修改；6、选中一条记录,点击“删除“，弹出提示信息，用户可以进行删除操作；7、点击“导出,可将信息导出成Excel；3.5.7 历年最高水位信息历年最高水位信息主要实现对历年最高水位数据的查询、增加、删除、修改和导出等功能，如下图所示：1、选择年份，选择或者西北江,可查询条件下的对应记录；2、选中一条记录，点击“增加，弹出该记录的录入界面,用户可以进行记录添加；3、选中一条记录，点击“修改”，弹出该记录的信息界面，用户可以进行修改；4、选中一条记录，点击“删除“，弹出提示信息，用户可以进行删除操作;5、点击“报表“，可获取报表;6、点击“导出，可将信息导出成Excel；3.5.8 水文洪水预报水文洪水预报信息主要实现对水文洪水预报数据的查询、增加、删除、修改和导出等功能,如下图所示:1、用户可以选择相关测站和时间进行查询;2、点击“全部”将所有记录进行显示；3、选中一条记录，点击“详细”，弹出该记录的详细说明界面；4、选中一条记录，点击“增加,弹出该记录的录入界面，用户可以进行预报数据上传5、选中一条记录，点击“修改，弹出该记录的信息界面,用户可以进行修改；6、选中一条记录，点击“删除“，弹出提示信息，用户可以进行删除操作；7、选中一条记录，点击“报表“，可获取报表；7、点击“导出”，可将信息导出成Excel；3.6 雨情信息3.6.1 西北江雨情信息西北江雨情主要实现对西北江雨情数据的查询，进行图形和列表显示，如下图所示:选择测站、查询时间段，点击查询即可查询对应的过程线和特征值；将鼠标放至过程线可提示雨量值和时间；3.6.2 西北江时段雨情西北江时段雨情主要实现对西北江时段雨情数据的查询,结果以列表显示，如下图所示:选择测站、查询时间段,点击查询即可查询对应的特征值；用户还可以选择前一天数据和后一天数据；3.6.3 雨情信息雨情信息主要实现对雨情数据的查询，结果以图形和列表显示，如下图所示：选择测站、查询时间段，点击查询即可查询对应的信息，鼠标放至柱状图上会有数据提示；3.7 气象信息3.7.1 风情信息风情主要实现对风情数据的查询,进行图形和列表显示，如下图所示:选择测站、查询时间段，点击查询即可查询对应的过程线和特征值;将鼠标放至过程线可提示风速值和时间;3.7.2 气象局风情信息气象局风情主要实现对气象局风情数据的查询，进行图形和列表显示，和风情信息类似;3.7.3 气象局雨情信息气象局雨情信息主要实现对气象局雨情数据的查询，结果以图形和列表显示，与雨情类似；4 三防业务4.1 概述三防业务主要针对三防日常办公事务，针对对象为三防业务人员，主要包括汛前检查、汛期管理、险情统计、灾情统计、物资统计、工程项目、指挥人员等。4.2 汛前检查4.2.1 江海堤围险段信息查询：输入堤围名称、选择上报时间段,点击查询列表显示选择条件下的险段信息；全部：点击“全部”,可查询数据库内所有险段信息的内容；详细：用户双击列表内某条记录,即可调出该记录的详细信息界面；或者用户选中某一条记录，点击“详细”按钮,可以调出该记录的详细信息界面;修改：用户选中某一条记录，点击“修改”按钮,可以调出该记录的信息说明界面，用户可以对允许修改的部分进行修改，修改完成后点击“确认即可完成记录的修改；删除：用户选中某一条记录，点击“删除”按钮，可根据提示删除该记录; 导出：点击“导出”按钮，
