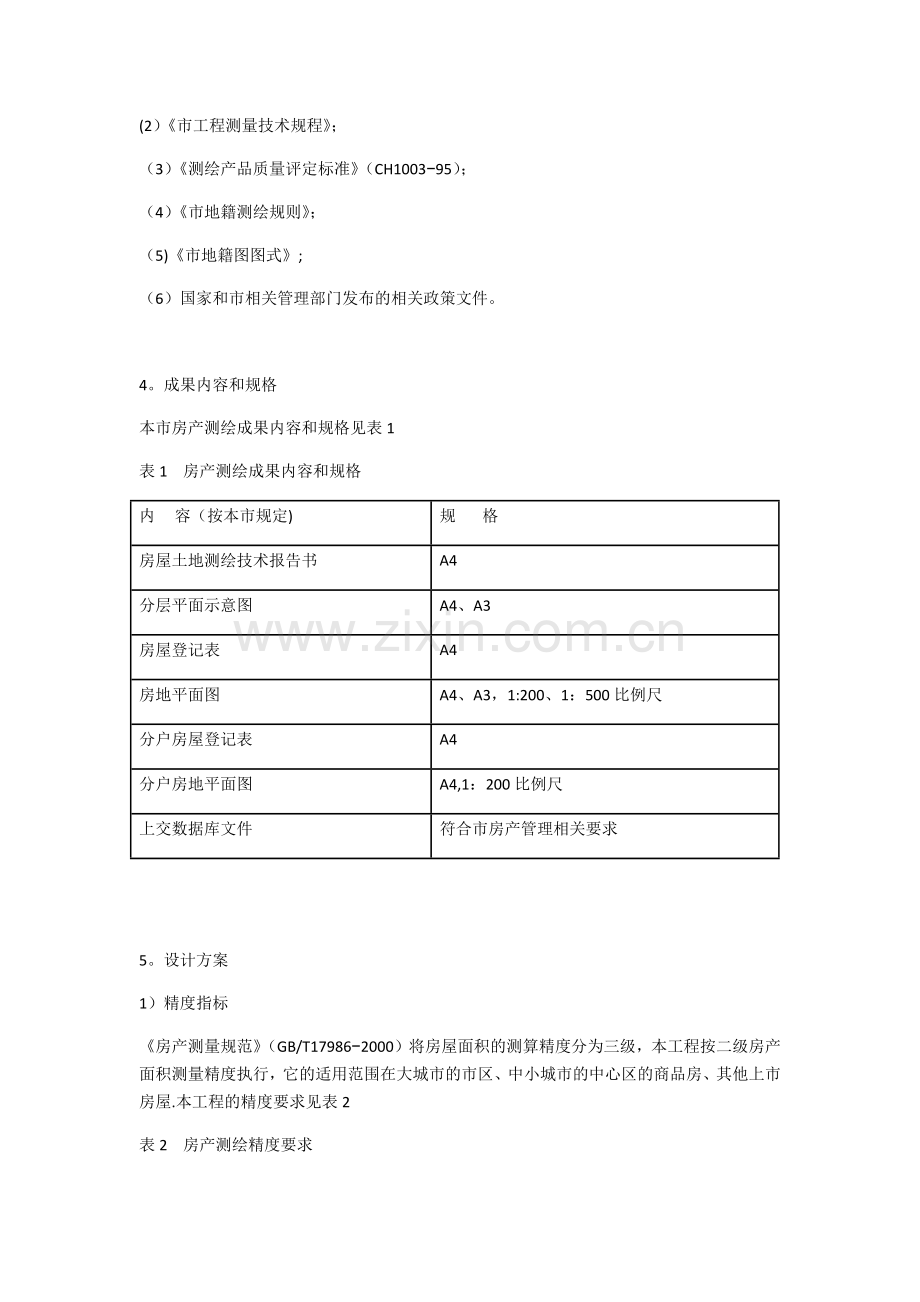

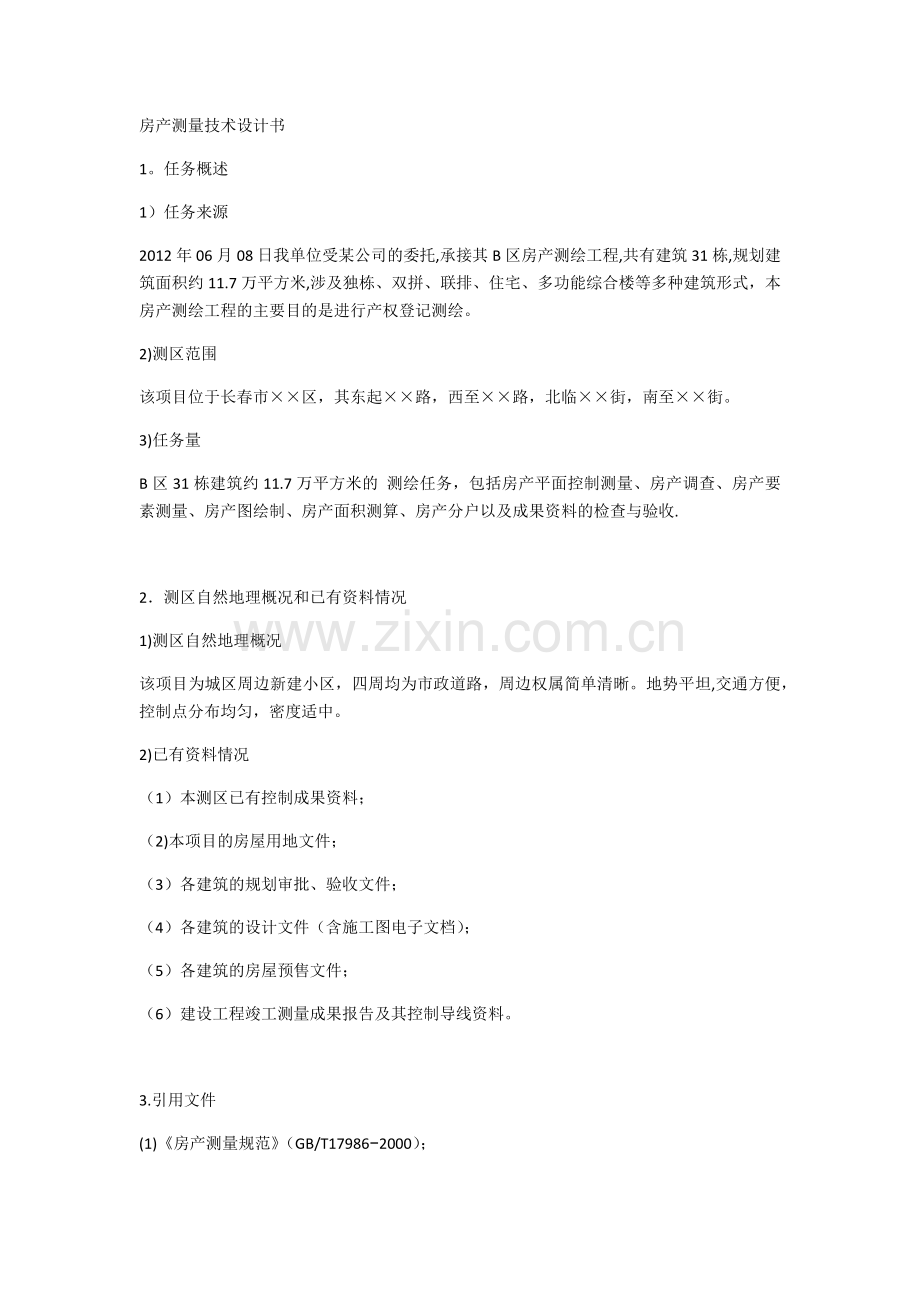

房产测量技术设计书1。任务概述1）任务来源2012年06月08日我单位受某公司的委托,承接其B区房产测绘工程,共有建筑31栋,规划建筑面积约11.7万平方米,涉及独栋、双拼、联排、住宅、多功能综合楼等多种建筑形式，本房产测绘工程的主要目的是进行产权登记测绘。2)测区范围该项目位于长春市区，其东起路，西至路，北临街，南至街。3)任务量B区31栋建筑约11.7万平方米的 测绘任务，包括房产平面控制测量、房产调查、房产要素测量、房产图绘制、房产面积测算、房产分户以及成果资料的检查与验收.2测区自然地理概况和已有资料情况1)测区自然地理概况该项目为城区周边新建小区，四周均为市政道路，周边权属简单清晰。地势平坦,交通方便，控制点分布均匀，密度适中。2)已有资料情况（1）本测区已有控制成果资料；（2)本项目的房屋用地文件；（3）各建筑的规划审批、验收文件；（4）各建筑的设计文件（含施工图电子文档）；（5）各建筑的房屋预售文件；（6）建设工程竣工测量成果报告及其控制导线资料。3.引用文件(1)房产测量规范（GB/T179862000）；(2）市工程测量技术规程；（3）测绘产品质量评定标准（CH100395）；（4）市地籍测绘规则；（5)市地籍图图式;（6）国家和市相关管理部门发布的相关政策文件。4。成果内容和规格本市房产测绘成果内容和规格见表1表1 房产测绘成果内容和规格内 容（按本市规定)规 格房屋土地测绘技术报告书A4分层平面示意图A4、A3房屋登记表A4房地平面图A4、A3，1:200、1：500比例尺分户房屋登记表A4分户房地平面图A4,1：200比例尺上交数据库文件符合市房产管理相关要求5。设计方案1）精度指标房产测量规范（GB/T179862000）将房屋面积的测算精度分为三级，本工程按二级房产面积测量精度执行，它的适用范围在大城市的市区、中小城市的中心区的商品房、其他上市房屋.本工程的精度要求见表2表2 房产测绘精度要求精 度 类 别等级限 差中 误 差界址点精度/m二0。100。05房产面积精度/m二（0。04S+0。002S）(0.02S+0.002S）注:S为房产面积，单位为m22）仪器设备（1)2”级全站仪;（2）手持测距仪；（3）钢卷尺;（4)数码照相机；(5）记录设备。3）房产平面控制测量校核利用竣工测量的平面控制测量成果资料。4）房产调查由于本项目的房屋用地文件齐全有效、周边权属简单清晰，房产调查的重点应放在房屋调查方面。房屋调查的内容包括房屋坐落、产权人、产别、层数、所在层数、建筑结构、建成年份、用途、墙体归属、权源、产权纠纷和他项权利等基本情况，以及绘制房屋权界线示意图.5）房屋要素测量（1)准备外业底图外业记录一般以建筑施工图为底图，记录前对电子版建筑施工图进行必要的整理，要求底图界线完整明确、图面简洁清晰;对于只有纸质建筑施工图的工程可以将复印件作为底图；对于无图纸的工程可以现场绘制底图，现场绘制底图以单线表示墙体；底图应以A4或A3幅面，对于占地面积较大，图形复杂的工程可适当增大幅面。（2）外业实测建筑外围测量要求如下：建筑物外围测量需要测出各层范围线和各层上空范围线;建筑首层外围必须完整，不能因为建筑具有对称性或有相同单元拼接组合而成而省略；不得将外形不同的楼层数据记录在同一楼层草图中；如果楼层外部尺寸有变化,地上部分只需测量首层外部尺寸；如果楼座外部尺寸有变化，应在相应层测量退层或悬挑尺寸,并注明“其他尺寸同某层；地下部分的外部尺寸可通过内部尺寸加设计外墙厚度的方法获得；现场无法实测的数据（如无孔洞的墙厚）,可抄录设计数据并注明数据来源；对于屋顶为坡面且有不够2。20m的部位，现场找出2。20m线的位置,并测量其与相邻墙面的相对关系；对于层高不足2.20m的部分,应记录净空尺寸；对于空间、顶层附属用房要测量其相对位置。建筑内部测量要求如下：对于需要分户的工程，外业数据应能基本反映出建筑平面图;非标准层需层层测量；标准层测量其起止层，其中一层可采用检测通长的方法。记录草图要求如下：外业记录一般用红色签字笔记录，字头向北向西，靠墙注记，字迹工整，图面清晰；记录在室内的为内部尺寸，记录在室外的为外部尺寸，以米位单位;墙厚尺寸以厘米位单位,外围画圈，记录在墙体线上；适当测量内、外通长以避免误差过度积累，可用起止线显示通长两端；适当增加文字说明,如“所有阳台均封闭、“飘窗落地、“室外楼梯无上盖”、“空间等;每张草图必须记录测量人、记录人、测量日期、仪器号、坐落、指北针和所测楼层。（3）拍摄建筑物实景照片。由于房产测绘要求的数据太多,为防止遗漏,本工程要求对每个建筑要都要拍摄建筑物四面八方的实景照片，一则作业人员计算时利用，二则检查人员在检查时参考。6）房产图绘制与房产面积测算(1）房产面积测算。执行房产测量规范(GB/T179862000)第8条“房产面积测算”之规定。(2）利用相关软件绘制分层平面示意图，计算各部位面积.本工程执行二级房产面积测算精度,作业中注意调尺分寸和限差。（3）共有共用建筑面积分摊计算公式为：Si=KSi,K=Si/Si式中：K为面积分摊系数；Si为各单元参加分摊的建筑面积，单位为平方米，Si为各单元参加分摊所得的分摊面积,单位为平方米，Si为需要分摊的分摊面积总和，单位为平方米，Si为参加分摊的各单元建筑面积总和,单位为平方米.(4）出具报告书、房屋登记表和上传数据。7）权属备案(略）.8)分户房表(略）。6。产品检验和验收（1)执行房产测量规范（GB/T179862000）第10条之规定。(2）验收评定产品等级。
