工程预算案例
主要内容：
1、建筑面积计算规则；
2、土石方工程工程量计算；
3、桩基础工程工程量计算;
4、砌筑工程工程量计算；
5、砼及钢筋砼工程工程量计算;
6、金属结构、门窗、木制件工程工程量计算;
7、屋面工程工程量计算;
8、措施项目工程量计算；
9、装饰工程工程量计算;
10、施工图预算定额计价编制方法步骤。
重点难点:
重点:建筑及装饰工程各分部分项工程量计算及定额的套用。
难点：建筑及装饰工程各分部分项工程量计算。
授课总学时:58学时
授课主要内容：
第1-2学时
3。1建筑面积计算
建筑面积是指房屋各层面积之和。按照《建筑工程建筑面积计算规范》计算：
3.1。1单层建筑物的建筑面积
ⅰ单层建筑物的建筑面积应按其外墙勒脚以上的结构外围水平面积计算。
ⅱ单层建筑物高度在2。20 m及以上者，应计算全面积；不足2。20 m者应计算1/2面积。
ⅲ单层建筑物内设有局部楼层者，局部楼层的二层及以上楼层,有围护结构的应按其围护结构外围水平面积计算。无围护结构的应按其结构底板水平面积计算。层高在2。20 m及以上者，应计算全面积;层高不足2.20 m者应计算1/2面积。
说明:a勒脚厚度不计入建筑面积内；
b 以幕墙作为围护结构的建筑物应按幕墙外边线计算建筑面积;
c建筑物外墙外侧有保温隔热层的应按保温隔热层外边线计算建筑面积。
d利用坡屋顶内空间时净高超过2。10m的部位应计算全面积；净高在1。20m至2。10m的部位应计算1/2面积；净高不足1.20m的部位不应计算面积。
(例3—1） 求图3—1所示的单层厂房的建筑面积。
图3—1单层厂房  （墙厚240 mm)
（a）平面图（b）剖面图
解：（1）底层建筑面积S1      S1=18.24×8.04=146。65(m2）
（2）局部二层建筑面积S2  S2=（6+0。24）×（3+0.24）=20.22（m2)
（3）单层厂房建筑面积S   S=S1+S2=146。65+20。22=166.87（m2）

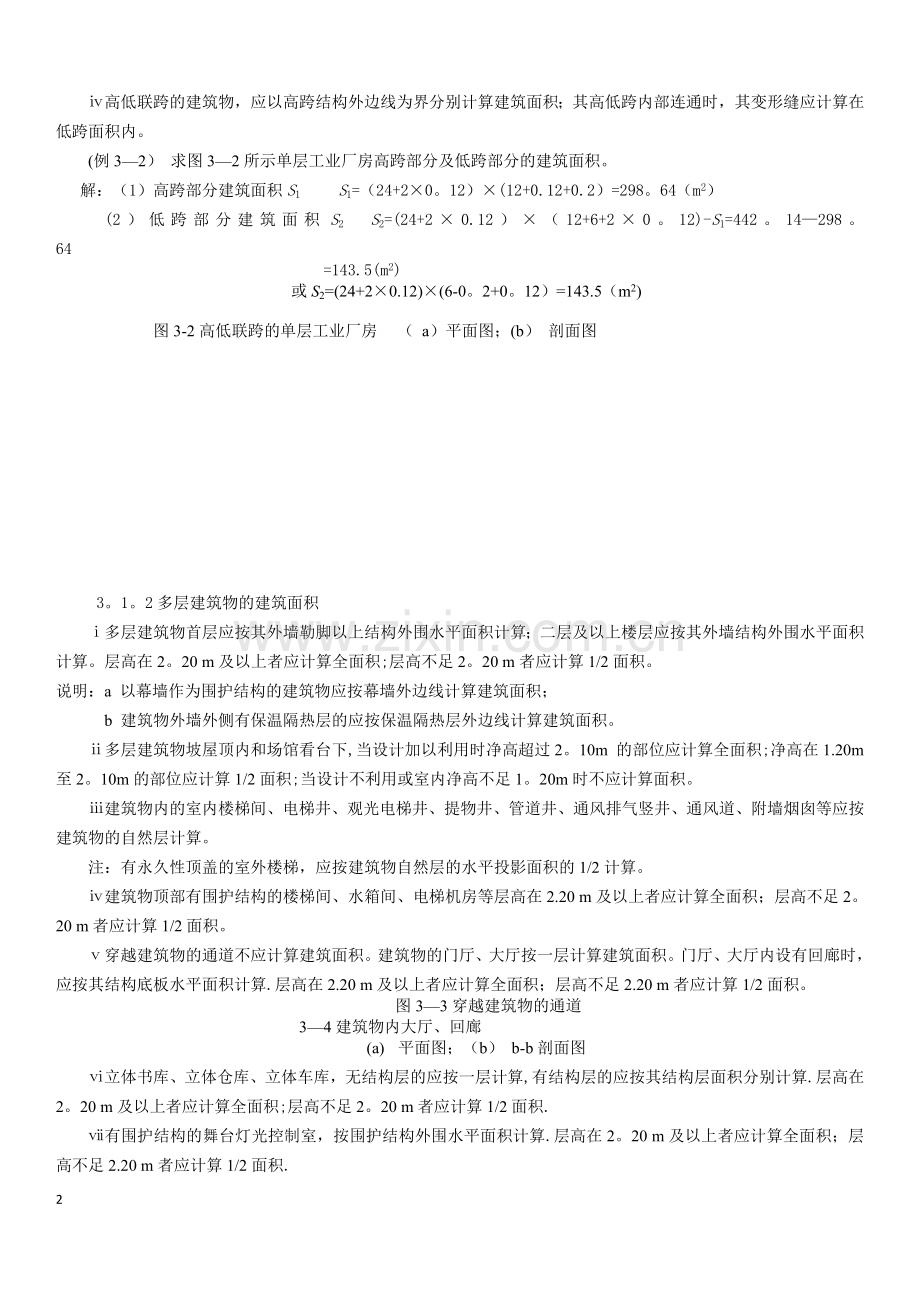

ⅳ高低联跨的建筑物，应以高跨结构外边线为界分别计算建筑面积；其高低跨内部连通时，其变形缝应计算在低跨面积内。
(例3—2） 求图3—2所示单层工业厂房高跨部分及低跨部分的建筑面积。
解：（1）高跨部分建筑面积S1   S1=（24+2×0。12）×(12+0.12+0.2）=298。64（m2）
(2）低跨部分建筑面积S2  S2=(24+2×0.12）×（12+6+2×0。12)-S1=442。14—298。64
=143.5(m2)
或S2=(24+2×0.12)×(6-0。2+0。12）=143.5（m2)

图3-2高低联跨的单层工业厂房    （ a）平面图；(b） 剖面图

3。1。2多层建筑物的建筑面积
ⅰ多层建筑物首层应按其外墙勒脚以上结构外围水平面积计算；二层及以上楼层应按其外墙结构外围水平面积计算。层高在2。20 m及以上者应计算全面积;层高不足2。20 m者应计算1/2面积。
说明：a 以幕墙作为围护结构的建筑物应按幕墙外边线计算建筑面积；
b 建筑物外墙外侧有保温隔热层的应按保温隔热层外边线计算建筑面积。
ⅱ多层建筑物坡屋顶内和场馆看台下,当设计加以利用时净高超过2。10m 的部位应计算全面积;净高在1.20m至2。10m的部位应计算1/2面积;当设计不利用或室内净高不足1。20m时不应计算面积。
ⅲ建筑物内的室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气竖井、通风道、附墙烟囱等应按建筑物的自然层计算。
注：有永久性顶盖的室外楼梯，应按建筑物自然层的水平投影面积的1/2计算。
ⅳ建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等层高在2.20 m及以上者应计算全面积；层高不足2。20 m者应计算1/2面积。
ⅴ穿越建筑物的通道不应计算建筑面积。建筑物的门厅、大厅按一层计算建筑面积。门厅、大厅内设有回廊时，应按其结构底板水平面积计算.层高在2.20 m及以上者应计算全面积；层高不足2.20 m者应计算1/2面积。
图3—3穿越建筑物的通道
3—4建筑物内大厅、回廊
(a)    平面图；（b） b-b剖面图
ⅵ立体书库、立体仓库、立体车库，无结构层的应按一层计算,有结构层的应按其结构层面积分别计算.层高在2。20 m及以上者应计算全面积;层高不足2。20 m者应计算1/2面积.
ⅶ有围护结构的舞台灯光控制室，按围护结构外围水平面积计算.层高在2。20 m及以上者应计算全面积；层高不足2.20 m者应计算1/2面积.
ⅷ建筑物内的变形缝，应按其自然层合并在建筑物面积内计算。
3.1。3地下建筑物的建筑面积
①地下室、半地下室（车间、商店、车站、车库、仓库等）,包括相应的永久性顶盖的出入口,应按其外墙上口（不包括采光井、外墙防潮层及其保护墙）外边线所围水平面积计算。层高在2.20 m及以上者应计算全面积；层高不足2。20 m者应计算1/2面积。
如图3—5所示,其宽度按图示B计算。
图3—5地下室剖面图
②深基础架空层(如图3—6所示)、坡地的建筑物吊脚架空层（如图3—7所示），设计加以利用并有围护结构的，层高在2.20 m及以上的部位应计算全面积;层高不足2。20 m的部位应计算1/2面积。设计加以利用无围护结构的建筑吊脚架空层,应按其利用部位水平面积的1/2计算;设计不利用的深基础架空层、坡地吊脚架空层、多层建筑坡屋顶内、场馆看台下的空间不应计算面积.
3。1。4 阳台、走廊、雨篷的建筑面积
①阳台建筑面积
建筑物的阳台均应按其水平投影面积的1/2计算。
②走廊等建筑面积
建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊、架空走廊等应按其围护结构外围水平面积计算；层高在2.20 m及以上者应计算全面积；层高不足2.20 m者应计算1/2面积。有永久性顶盖无围护结构的应按其结构底板水平面积的1/2计算。
图3-6深基础地下架空层
图3—7 坡地吊脚架空层
③雨篷的建筑面积
雨篷结构的外边线至外墙结构外边线的宽度超过2.10m者，应按雨篷结构板的水平投影面积的1/2计算.有永久性顶盖无围护结构的车棚、货棚、站台、加油站、收费站等,应按其顶盖水平投影面积的1/2计算.
3。1。5 不应计算建筑面积的部分
①建筑物通道(骑楼、过街楼的底层）;
②建筑物内设备管道夹层;
③建筑物内分隔的单层房间,舞台及后台悬挂幕布、布景的天桥、挑台等；
④屋顶水箱、花架、凉棚、露台、露天游泳池;
⑤建筑物内的操作平台、上料平台、安装箱和罐体的平台；
⑥勒脚、附墙柱、垛、台阶、墙面抹灰、装饰面、镶贴块料面层、装饰性幕墙、空调室外机搁板(箱）、飘窗、构件、配件、宽度在2.10m及以内的雨篷以及与建筑物内不相连通的装饰性阳台、挑廊;
⑦无永久性顶盖的架空走廊、室外楼梯和用于检修、消防等的室外钢楼梯、爬梯；
⑧自动扶梯、自动人行道;
⑨独立烟囱、烟道、地沟、油(水）罐、气柜、水塔、贮油（水）池、贮仓、栈桥、地下人防通道、地铁隧道.

第3-4学时
实训：建筑面积计算
一、实训目的
通过对不同类型建筑工程的建筑面积计算实训,熟练掌握建筑面积计算规则，提高建筑工程建筑面积的动手计算能力.
二、实训内容:
计算如下图所示的各实际工程项目的建筑面积。
(1）如图为一单层厂房的平面图和剖面图,内部局部2层,墙厚240mm。
（2）求所示单层工业厂房高跨部分及低跨部分的建筑面积.

(3）某单层建筑物如图所示,根据图示尺寸计算三线及建筑面积.

(4)某工程底层建筑平面图如图示,共2层，试计算其建筑面积。

第5—6学时
3.2土石方工程
3.2。1 概述
①土石方工程定额内容
土石方工程定额内容包括土石方开挖、土石方运输、土石方的回填夯实、原土打夯、场地平整以及人工降低地下水位等。按照开挖方法不同分为人工土石方和机械土石方两种。
②土石方工程定额项目的划分方法
土石方工程定额项目划分时，一般同时考虑以下因素:
ⅰ按分项工程划分如人工土石方分为人工挖土方、人工挖地槽、人工挖地坑、人工挖淤泥、人工挖流砂、回填土,打夯、平整场地、土方运输，支挡土板,人工打炮眼破岩石及表面平整、人工凿岩石、人工石方清理、运输.
机械土石方分为推土机推土、铲运机铲运土、挖掘机挖土、挖掘机挖土自卸汽车运土、翻斗车运土方、场地机械平整碾压等。
ⅱ 根据土壤类别划分同样条件下开挖不同土质的土石方，将耗用不同数量的人工和机械,因此土壤类别是影响土石方开挖的一个主要因素。定额人工开挖土石方主要考虑挖一类、二类、三类、四类土壤，其中一类、二类土又称普通土，三类土又称坚土，四类土又称砂砾坚土。
ⅲ 根据开挖深度划分如人工挖土方分为1。5 m、2 m、3 m、4 m、5 m、6 m、7 m以内及7 m以上子目；人工挖地槽、地坑分为1。5 m、2 m、3 m、4 m以内子目，超过4 m时按规定调整。
ⅳ 其他因素如运距、不同的机械、不同的夯实遍数等.
③土石方工程列项方法
一般建筑工程土石方部分包括以下项目：
ⅰ场地平整;ⅱ土方开挖；ⅲ地槽开挖;ⅳ地坑开挖；ⅴ原土打夯;
ⅵ土方运输；ⅶ土方回填等.
3。2.2 土石方工程工程量计算
①场地平整工程量计算
场地平整系指厚度在±30 cm以内的就地挖、填、找平工作，超过此范围即不能执行平整场地,而应按挖填土方计算.
场地平整工程量按建筑物（或构筑物）底层外墙外边线每边各增加2 m计算。常见建筑物平面类型场地平整的计算公式如下：
ⅰ平面为矩形      平整场地面积：S=（A+4）(B+4）=S底+2L外+16
式中A、B——建筑物长、宽方向的外边线长(m)；
  S底-—底层建筑面积（m2）;  L外--外墙边线周长（m）.
ⅱ平面为“L”形       平整场地面积:S=S底+2L外+16
 ⅲ平面为圆形          平整场地面积：S=S底+2L外+4π
 ②挖沟槽工程量计算
沟槽开挖，以m3计，如图3—8所示，计算公式为:V=（A+2C+mH）×H×L
                  式中V——挖槽工程量(m3）；

图3—8放坡地槽示意图
A—-基础底宽度（m)；C——增加工作面宽度,按表3—2确定.
m-—放坡系数，土方边坡i=tanθ=H/B=1∶m即{m=B/H｝,m的确定根据土壤类别和开挖方法及沟槽开挖深度查表3—3确定。
H——沟槽开挖深度（m）。指自然地坪至基底的高度,即H=自然地坪标高－基础底标高;
L--沟槽的计算长度（m）.外墙按图示尺寸的中心线计算,内墙按图示尺寸的净长线计算。
表3—2  基础施工增加工作面宽度(C)
基础材料
每边各增加工作面宽度( mm）
砖基础
200
浆砌毛石、条石基础
150
混凝土基础或垫层需支模板者
300
使用卷材或防水砂浆做垂直防水层
800（防水层面）
表3-3  放坡起点深度及放坡系数
土壤分类
人工挖土
机械挖土
放坡起点深度（m）
坑内作业
坑上作业
一、二类土
1∶0。5
1∶0。33
1∶0.75
1。20
三类土
1∶0.33
1∶0。25
1∶0.67
1.50
四类土
1∶0.25
1∶0。10
1∶0.33
2。0
在进行沟槽工程量计算时应注意以下几点：
ⅰ沟槽突出部分体积，并入沟槽工程量内计算；
ⅱ 沟槽断面不同时，应分别计算，然后将同一深度段内体积进行合并；
ⅲ 同一断面内有干、湿土时，应分别计算；
ⅳ 在计算放坡时，交接处所产生的重复工程量不予扣除；
ⅴ 放坡时,应从垫层上面开始放坡;
ⅵ 凡槽底宽度在3 m以内，且槽长大于槽宽3倍以上者，按地槽计算。
③地坑开挖工程量计算
地坑体积以m3计算，通常坑底为正方形、长方形或圆形,其计算公式为：
ⅰ矩形基坑      V=（A+2C+mH)（B+2C+mH)H＋m2H3
式中A、B——基础双向尺寸（m），如图3—9所示；
C——工作面，据表3—2确定；m—-防坡系数，据表3—3确定；H——开挖深度（m）
图3-9  地坑示意图
ⅱ方形基坑     V=(A+2C+mH)2H+m2H3
ⅲ圆形地坑（图3—10）  V=πH(R2+r2+R·r）
式中R-—坑底半径（m）；
说明:凡坑底面积在20 m2以内（不包括加宽工作面)，按挖地坑计算.
图3-10   圆形地坑示意图
④挖土方工程量计算
挖土方工程量按m3计算。如下情况视为挖土方:
ⅰ凡挖填土厚度在30 cm以上的场地平整工程,按挖土方计算；
ⅱ凡槽长不超过槽宽的3倍,且底面积大于20 m2的为挖土方；
ⅲ槽长大于槽宽的3倍，而槽宽在3 m以上的,为挖土方工程。
⑤回填土工程量计算
回填土分为松填和夯填两种形式,回填体积以m3为单位计算。
ⅰ基础回填土
在基础完工后，需将基础周围的槽(坑)部分回填至室外地坪标高,如图3—11所示。基础回填土计算公式为：
沟槽（坑）回填土体积=－
式中埋设部分体积，包括基础垫层、墙基、柱基、杯形基础、基础梁、地圈梁、管道基础及设计室外地坪以下的地沟及地下室的体积等。
图3—11 沟槽及室内回填土
ⅱ管道沟槽回填土  管道沟槽回填土体积=挖土体积－管道占体积
式中管道直径不大于500mm的管道所占体积可不扣除；
管径超过500 mm的管道所占体积按表3—4规定扣除.
表3-4管沟回填土每延长米扣除体积表（m3）

管道材质
管道直径（mm)
501~600
601~800
801～1000
1001～1200
1201~1400
1401～1600
钢管
0。21
0.44
0.71

铸铁管
0。24
0.49
0。77

混凝土管
0.33
0.60
0.92
1。15
1。35
1.55
ⅲ室内回填土  室内回填土系指室内地面结构层以下不够设计标高时需回填的土方,计算公式为：室内回填土体积(m3）＝室内主墙间净面积×回填土厚度
式中：回填土厚度=室内外设计标高差－室内结构层厚度
⑥余土或取土工程量计算
余土是指挖土方经回填后剩余的土方，一般要外运至指定地点，即余土外运.
取土是指挖出土方不够回填所需，必须从其他地方取土（或买土)，运到回填地点。此情况除执行运土方外,还应计取买土费用。
余土或取土工程量计算公式为：余(取)土体积（m3)=挖土总体积－回填土总体积
人工土方运输距离，按单位工程施工中心点至卸土或取土中心点的距离计算.
土方运输除正常情况外，还有以下情况发生:
ⅰ由于场地受限,挖出土方现场不能堆放,需先运至指定地点，待回填时再回运至回填地点，此情况下需分别计算外运土方工程量和回运土方工程量.
ⅱ由于地质条件，原挖出土质不好，不能用于回填，需要换土回填,此情况下需计取外运土方、取土、回运土方的工程量。
⑦原土打夯工程量计算
原土打夯是指按照设计的要求，在建筑物或构筑物施工时，对原状态土进行夯实的工作。原土打夯在施工图纸上以“素土夯实”表示.而基坑、基槽垫层底均需对原状土进行夯实，施工图纸一般不另说明，在编制预算时称之为“槽底打夯”。
原土打夯定额根据施工方法不同分为人工打夯和机械打夯。其中机械打夯是指采用蛙式打夯机打夯。在编制预算时，应根据已批准的施工组织设计规定选定打夯方法。
原土打夯工程量按图示尺寸(含工作面），以m2计算。
注意：回填土、垫层的分层夯实已包含在相应定额内，不得按原土打夯重复计算。而散水、坡道、台阶、平台、底层地面等部位的垫层下部夯实需另列项计算。
3。2.3土石方工程定额应用
①土方体积均按天然密度体积(自然方）计算.
②人工挖土方、地槽、地坑均以干土编制,如挖湿土时，人工乘以系数1.18；机械挖土均以天然湿度土壤为准，若含水量达到或超过25％时，人工、机械乘以系数1。15。当人工挖地槽、地坑深度超过4 m时,以相应的4 m定额为基础，乘以以下系数：6 m以内为1。1、8 m以内为1。15、10 m以内为1.2、10 m以上为1。25。当人工挖地槽、地坑深度超过6 m时，每100 m3土方增加少先吊3.25台班。
③机械开挖土方，单位工程量小于2000 m3时，定额基价乘以系数1.1。
④机械开挖土方,不包括机械挖不到的地方，其工程量机械挖土按总挖方量的90%计算，人工挖土按总挖方量的10%计算，人工挖土套用相应定额子目,人工乘以系数2.
⑤同一槽内、坑内有干湿土时应分别计算,但使用定额时，按槽、坑全深套用对应子目。
（例3-3）试计算图3—12所示土方工程综合基价费.已知地坪标高为±0。000，地下水位标高为—4。0 m，图示尺寸均为底部尺寸，土壤为砂砾坚土，采用人工开挖。（计算工程量时,可以分别计算，不考虑相交重算部分体积。）
图3-12 挖土平面示意图
解：1。  30m×50 m部分
因土壤为砂砾坚土、人工开挖，据表3—3判断放坡起点为2。0 m,H1=2.5 m＞2。0 m，应按1∶0。25放坡，即m=0。25,按公式（3—5）：
V1=(30＋0.25×2.5)（50＋0.25×2.5）×2。5＋×0。252×2。53=3876。30（m3）
又因S底=30×50=1500 m2＞20 m2，且槽长不超过3倍槽宽,应执行人工挖土方子目，即套（1-19） 综合基价费为:
M1=38。763 （100m3）×1786。64 (元/100 m3) = 69255。56（元）
2.  100 m×3 m部分因开挖深度H2=5。0 m＞2。0 m，应按1∶0。25放坡；标高－4.0 m以下为湿土，按工程量计算规则，干湿土应分别计算;槽底宽在3 m以内，且槽长大于3倍槽宽,按地槽计算,按公式（3—2）:
V2总=(3＋0。25×5)×5×100=2125 （m3）
V2湿土=(3＋0。25×1)×1×100=325 （m3)
 V2干土=V2总－V2湿土=2125—325=1800 （m3）
因挖槽深土超过4m，且4 m以下挖湿土，所以计算综合基价费时,应乘以相应系数.查定额套（1—40）子目,挖槽综合基价费为:
干土(1-40）′=2482。85×1。1=2731.14 (元/100 m3)
湿土(1—40)〞＝2731。14＋1491。84×1。1×0.18＝3026.52 （元/100 m3）
M2干土=18 (100m3）×2731。14 （元/100 m3） = 49160.52 （元）
M2湿土=3.25 (100m3）×3026.52 （元/100 m3） = 9836.19 （元）
3。  4m×5 m部分因开挖深度H3＝7.0 m >2。0 m，按1∶0。25放坡，且分干湿土，又因S3底=20 m2，应按地坑计算，按公式（3—5):
V3总=(4＋0。25×7)×(5＋0.25×3)×7＋×0。252×73=278.84 （m3）
V3湿=（4＋0。25×3）×(5＋0.25×3)×3＋×0。252×33 = 82。50 （m3）
V3干=V3总－V3湿=278。84－82。50 =196。34 （m3）
查定额应执行（1-52）子目,挖地坑综合基价费为：
M3干土=1。96 （100m3）×（2744。27×1.15+3.25×42。95) （元/100 m3)
＝6459.17 （元）
M3湿土=0。83 （100m3)×（3295。50＋1648.92×1。15×0.18） (元/100 m3)
= 3018.57 （元）
4。 土方工程综合基价费为：
 M总=M1＋M2干土＋M2湿土＋M3干土＋M3湿土
=69255.56＋49160.52＋9836。19＋6459.17＋3018.57 ＝137730.10 （元）

第7—8学时
实训:土石方工程计算
一、实训目的
通过结合实际工程进行土石方工程量计算，熟练掌握土石方工程中的场地平整、挖土方、原土打夯、土方运输等项目工程量计算方法和定额的套用方法，培养提高土石方工程的计量与计价动手操作能力。
二、实训内容
（1) 某工程大型基坑采用反铲挖掘机挖土自卸汽车运土。三类土，基础混凝土垫层(厚100mm）双向尺寸为20m×60m，底标高为－4。8m,室外地坪标高为－0.600m，采用坑上挖土,放坡开挖,土方运距2500m,人工挖土方部分,采用装载机装土自卸汽车运土.试计算挖土方工程的综合计价。
（2） 某工程基础结构施工图如图示,C10砼垫层，采用MU75号砖、M5混合砂浆砌筑的大放脚基础，人工挖土，三类土，运土采用装载机,运距50m,设地面厚度为100mm.试计算场地平整、挖土方、原土打夯的综合计价。

（3)如图所示，已知土质为三类土(人工挖土放坡系数取0.33)，基础无垫层，采用正铲挖掘机挖土卸汽车运土，人工挖土部分采用人工双轮车运土，试求场地平整、挖土方、原土打夯的综合计价。

（4）如图所示，求同一沟槽中两种土质土方工程量。（已知沟槽总长100米）

第9-10学时
3.3桩基础工程
3。3。1概述
① 桩基础工程定额内容
桩基础工程定额包括了打预制桩、接桩、打送桩、截桩、机械成孔灌注桩、钢筋笼制作等内容。
② 桩基础工程定额项目的划分方法
ⅰ按施工方法划分
桩基础工程定额项目按施工方法划分为预制桩和现浇灌注桩.预制桩又分为打预制钢筋混凝土桩和静力压桩机压钢筋混凝土预制桩；现浇灌注桩又分为打孔灌注混凝土桩、长螺旋钻孔灌注混凝土桩、潜水钻机钻孔灌注混凝土桩、人工挖孔桩等。
ⅱ按断面形状划分
打预制钢筋混凝土桩根据断面形状划分为打预制钢筋混凝土方桩、打预制钢筋混凝土离心管桩、打预制钢筋混凝土板桩。
ⅲ 按桩基础材料划分
桩基础工程根据材料分为钢筋混凝土桩、混凝土桩、砂桩、土桩、灰土桩等。
ⅳ 按土壤级别划分
桩基础工程除人工挖孔桩、潜水钻机钻孔灌注混凝土桩、喷粉桩、深层搅拌桩、高压旋喷桩以外，其他均考虑土壤级别，按一级土、二级土划分子目.
ⅴ 根据桩长、挖孔深和桩径划分
打桩和钻孔桩定额子目划分时，考虑了桩长的影响;人工挖孔桩考虑了挖孔深和桩径的影响；潜水钻机钻孔灌注桩考虑了桩径的影响。
3.3。2桩基础工程列项方法
桩基础工程列项时，主要根据施工顺序列项,同时考虑其他因素影响。预制钢筋混凝桩一般包括：制桩、运桩、打桩、接桩、送桩、浇筑桩承台等项目；现浇灌注桩一般包括钢筋笼制作、灌注桩子目。
3.3。3桩基础工程工程量计算
①预制钢筋混凝土桩
ⅰ制桩    预制桩制作工程量＝图示用量×（1＋损耗率）
＝桩长×桩断面面积(1＋损耗率）
其中，方桩打桩时,损耗率为1%；板桩打桩时，损耗率为2％；离心管桩打桩时，损耗率为2％；当采用静力压桩时,损耗率为0。
计算预制钢筋混凝土方桩、板桩离心管桩的体积时,按设计全长（包括桩尖，不扣除桩尖虚体积)乘以截面面积计算。管桩的空心部分体积应扣除。
ⅱ运桩　
预制钢筋混凝土桩若在预制厂制作，施工前应将桩运至工地现场位置，此种情况下需另计桩的运输费用。若在现场预制，水平就位距离超过15 m时，另计桩的运输费用，执行构件运输1km以内子目乘以系数0.8;水平就位距离不超过15m时,不计桩的运输费用。
桩运输工程量＝桩制作工程量＝图示用量×（1＋损耗率）　
ⅲ打桩     打桩工程量＝图示用量　
打桩工程量列项时应根据不同的桩长，不同的土的级别分别列项。
ⅳ接桩
定额中除静力压桩、打预制钢筋混凝土离心管桩外，均未包括接桩,如需接桩，除按桩的总长度套用打桩定额外，另计接桩费用.
 接桩工程量＝接头个数　
接桩定额不分桩的类别，分别列出了焊接桩、硫磺胶泥接桩定额子目。
ⅴ送桩
送桩是指采用送桩筒将预制桩送入自然地坪以下打至设计标高.
送桩工程量=桩截面面积×送桩长度　　　　　　　　　
式中送桩长度指打桩架底到桩顶面的高度，或按自桩顶面至自然地坪另加50 cm计算。
在计算送桩工程量时应根据桩全长和土的级别分别列项计算.
②现浇灌注桩
现浇灌注桩是指先在地基下成孔，然后灌注混凝土或放入钢筋后灌注混凝土.
ⅰ打孔灌注（沉管成孔灌注)混凝土桩
打孔灌注混凝土桩是将钢管打人土中,然后在钢管内放入钢筋笼，浇注混凝土，逐步拔出钢管,边浇边拔边振实的一种施工方法。
打孔灌注桩工程量＝（设计桩长＋0.25 m)×设计桩截面面积
式中设计桩长包括桩尖,不扣减桩尖虚体积。如采用多次复打桩,按设计要求的扩大直径计算。
ⅱ长螺旋（干作业）钻孔灌注混凝土桩
长螺旋(干作业）钻孔灌注混凝土桩,是直接用钻孔机在地基下钻孔后，将钢筋笼置放于孔中,再浇注混凝土的一种施工方法。
长螺旋（干作业）钻孔灌注混凝土桩工程量的计算公式同打孔灌注混凝土桩
ⅲ湿作业钻（冲)孔灌注混凝土桩
湿作业钻（冲）孔灌注混凝土桩，是用钻（冲)孔机在地基下钻孔，在钻孔的同时,向孔内注入一定比重的泥浆,利用泥浆将孔内渣土带出,并保持孔内有一定的水压以稳定孔壁（简称泥浆护壁），成孔后清孔(即将孔内泥浆的比重降至1。1左右），然后将钢筋笼置放于孔中，用导管法灌注水下混凝土的一种施工方法。
湿作业钻（冲）孔灌注混凝土桩的工程量计算公式为:
工程量＝设计桩长×设计桩截面面积 ×1.05
式中设计桩长指设计桩顶至桩底高度，乘以1。05指考虑翻浆高度，若钻孔灌注桩作为维护桩时，则工程量计算不再乘以1.05。
ⅳ人工挖孔混凝土灌注桩
现浇混凝土灌注桩，由于桩径较大施工机械难以完成，或由于施工单位无施工机械,则可以采用人工挖孔,将钢筋笼放入孔中，浇注混凝土的方法来施工，这种混凝土灌注桩的施工方法，称为人工挖孔混凝土灌注桩。
人工挖孔混凝土灌注桩的计算公式：
工程量＝设计桩长×设计桩径截面面积+扩底增量　　　　
ⅴ钢筋笼制作
现浇灌注混凝土桩子目中包括了成孔,灌注混凝土、钢筋笼的安放等费用,而钢筋笼的制作需另列项计算，其工程量计算公式为：
钢筋笼制作工程量＝图示钢筋净用量　　　　 　
3.3.4桩基础工程定额应用
桩基础工程工程量计算完成后，应根据定额项目的划分方法正确地使用定额，通常应考虑不同的施工方法、不同的土壤级别、不同的桩长、不同的桩深、不同的桩径不同的材料等因素来正确列项，正确地套用定额子目.
(例3-4)某工程有30根钢筋混凝土柱,根据上部荷载计算，每根柱下有4根350mm×350 mm方桩，桩长30 m(用2根长15 m方桩用焊接方法接桩),其上设4000 mm×6000 mm×700 mm的承台,桩顶距自然地坪5 m，桩由预制厂运至工地，运距为13 km，土质为一级，采用柴油打桩机打桩，计算桩基础工程综合基价费.(桩采用C20级混凝土，承台采用C20级混凝土.）
解:（1）预制钢筋混凝土方桩（C20)
V1=0。35×0.35×30×4×30×（1+1％)=445。41（m3)
查定额套（5-74）“预制钢筋混凝土方桩”子目：
综合基价费M1=44。54 （10 m3）×8179.52 （元/10 m3）=364324.00 （元）
(2）   运钢筋混凝土桩
V 2 = V 1 = 445。41 （m3)
桩长15m,属三类构件，查定额(6—16）“三类构件，运距15 m以内"子目:
综合基价费M2 = 44。54(10 m3)×1842。37 （元/10 m3) = 82 061.00 (元）
（3)打预制钢筋混凝土方桩
V 3 = 0。35×0。35×30×4×30 = 441（m3）
桩全长30 m，查定额套（2-5）“打预制钢筋混凝土方桩，桩长30 m以内，一级土”子目：综合基价费M3 = 441(m3）×96。18 （元/m3) = 42 415。38 （元)
注意：该子目为基本单位单价(元/ m3）。
(4）接钢筋混凝土桩
接桩工程量=30×4 = 120(个)
查定额，套(2-25）“接桩(焊接桩）”子目：
综合基价费M4=120 (个)×384。86 （元/个) = 46 183.20 (元）
(5)送桩
送桩工程量= 0。35×0。35×120×（5+0。5) = 80.85（m3）
查定额，套(2-5）′“打桩、桩长30m以内,一级土"子目。
综合基价费M5＝80。85 （m3） ×（96。18＋21×0。63×0。67＋1033。82×0.060×0。67）＝11852。61（元/m3)
（6）现浇钢筋混凝土桩承台C20
桩承台工程量 = 4×6×0.7×30=504(m3)
查定额（5—12）“独立桩承台”子目：
综合基价费M6 = 50.4 (10 m3）×4876。91 (元/10 m3) = 245796。26 （元）
（7）综合基价费合计=364324.00＋82061.00＋42415。38＋46183。20＋11852。61＋245796。26 =792632。45 (元）
（例3—5）现浇灌注桩，桩设计长度10 m，直径400 mm,混凝土强度等级C20,采用柴油打桩机打孔,一级土,钢筋笼制作0.23 t，计算一根桩的定额综合基价费.
解:（1)现浇灌注桩C20
工程量＝（10+0。25)×()2×3。14＝1.29（m3）
查定额，套（2-38）“柴油打桩机打孔、桩长10 m以内,一级土”子目:
综合基价费＝1.29（m3)×539。83（元/ m3）=696。38（元）
（2）钢筋笼制作
工程量＝0。23（t）
查定额，套(2 —148)“钢筋笼制作"子目：
综合基价费＝0。23（t)×3868。50(元/ t）＝ 889。76（元）
每根桩综合基价费＝696.38 ＋ 889。76 ＝ 1586.74（元）

第11-12学时
实训：桩基础工程计算
一、实训目的
通过结合实际工程进行桩基础工程量计算，熟练掌握预制桩和灌注桩工程的列项和工程量计算与土定额的套用方法，培养提高桩基础工程的计量与计价能力.
二、实训内容
（1） 某单位工程设计采用预制钢筋砼方桩，如图示，砼强度等级（20)C30，共116根,柴油机打桩机打桩，桩加工厂距现场堆放点最短运输距离为8.5km，桩顶设计标高为—1。8m，二级场地土,坑槽内(深度1.5m）打斜桩（1:5）.
试计算 ① 桩基础各分项工程量 ② 综合基价合计

（2) 某单位工程现场采用灌注钢筋砼桩，长度如上图示，但截面为圆形,直径为300mm,砼强度等级（20)C20，共100根，场地土质为二级，采用活瓣式桩尖，设计空桩长度为1。0m,每根桩钢筋笼的图示质量为15kg，试计算桩基础部分的综合基价合计.

第13—14学时
3。4砌筑工程
3.4。1概述
①砖石工程定额内容
砖石工程是建筑工程中的一个主要分部工程，主要包括砌砖和砌石两部分.
ⅰ砖石工程定额项目划分
   a按材料不同划分按材料不同分为砌砖和砌石，
b按部位不同划分按部位不同分为基础、墙、柱等。
c按厚度不同划分  按厚度不同分为1/2砖墙、3/4砖墙、1砖墙、1砖以上墙.
d按砌筑方式不同按砌筑方式分为实砌砖墙、空斗墙、空花墙、填充墙、其他隔墙等。
ⅱ砖石工程列项方法
a砖基础；b毛石基础；c1砖墙(或1/2砖、3/4砖、1砖以上墙）;d墙面勾缝；
e钢筋砖过梁；f砖柱；g零星砌体；h砌体加固筋等项目.
3.4.2砖石工程工程量计算
①砖基础工程量计算
ⅰ砖基础与砖墙的分界
砖基础与砖墙以设计室内地坪为界,设计室内地坪以下为砖基础，以上为墙身.
ⅱ基础工程量的计算  砖基础工程量=基础计算长度×基础断面面积
基础计算长度:外墙基础按外墙中心线长度计算；内墙基础按内墙净长线长度计算.
基础断面面积=基础墙厚×（基础高度+大放脚折算高度)
=基础墙厚×基础高度+大放脚折算面积
式中基础墙厚为基础主墙身的厚度,按图示尺寸，应符合表3—5的规定。
 大放脚折算高度是将大放脚折加的断面面积按其相应墙厚折合成的高度，计算公式为：
大放脚折算高度（ΔH）=
等高式和不等高式砖基础大放脚的折算高度和折算面积如表3-6、表3—7所示，供计算
基础体积时查用。
（例3-6)某砖基础墙为370mm,采用5层等高，基础高度2。1 m，计算断面面积。
解:基础断面面积=0.365×(2。1＋0.647) = 1。003(m2)
或基础断面面积=0。365×2。1＋0。2363 = 1.003（m2)
在计算砖基础工程量时,砖基础大放脚的T形接头处的重复计算部分，嵌入基础的钢筋、铁件、管道、基础防潮层等所占体积不予扣除，但靠墙暖气沟的挑砖亦不增加.其过墙基的孔洞,其洞口面积每个在0。3m2以内者，不予扣除，洞口上的砖平拱亦不另计算.但超过0。3 m2的洞口应扣除,其上的混凝土过梁或砖平拱应另列项目计算。
②毛石基础工程量的计算
ⅰ毛石基础与毛石墙的划分
内、外墙以设计室内地坪为分界线,分界线以上为墙身，分界线以下为基础。
ⅱ毛石基础工程量计算规则    毛石基础按设计图示尺寸的实际体积，以m3计算。
③实砌砖墙工程量的计算
在计算实砌砖墙工程量时,应根据墙厚、砂浆品种、砂浆强度等级、清水、混水不同，分别列项计算.
实砌砖墙工程量 = 墙长×墙高×墙厚－应扣除部分体积+应增加部分体积
式中墙长：外墙长度按外墙中心线长度计算，若定位轴线为偏轴线时，要移为中心线；内墙长度按内墙净长线计算;
墙厚：标准砖的墙体厚度，应按规定的数值计算，即按实际尺寸计算其厚度。
墙高:砖墙高度的起点，均从基础与墙身的分界面开始计算。
ⅰ外墙：平屋面应算至钢筋混凝土板底面，如图3—14（a）所示。斜(坡)屋面无檐口天棚者,高度算至屋面板底,如图3—14（b）所示，即高度算至外墙中心线与屋面底板面相交点的高度；有檐口天棚者,其高度应算至屋架下弦底另加20cm。如图3—14（c）所示。
（a）    平屋顶外墙高度（b)无檐口天棚外墙高度(c）坡屋顶有檐口天棚外墙高度
图3—14 檐口节点图
ⅱ内墙：有钢筋混凝土楼板隔层者，按实砌高度计算;内墙位于屋架下弦者，其高度算至屋架底；无屋架者，算至天棚底再加10cm。
ⅲ 内外山墙：按平均高度计算。
应扣除部分体积:   ⅰ孔洞：门窗洞口、过人洞、空圈、0.3m2以上的孔洞
