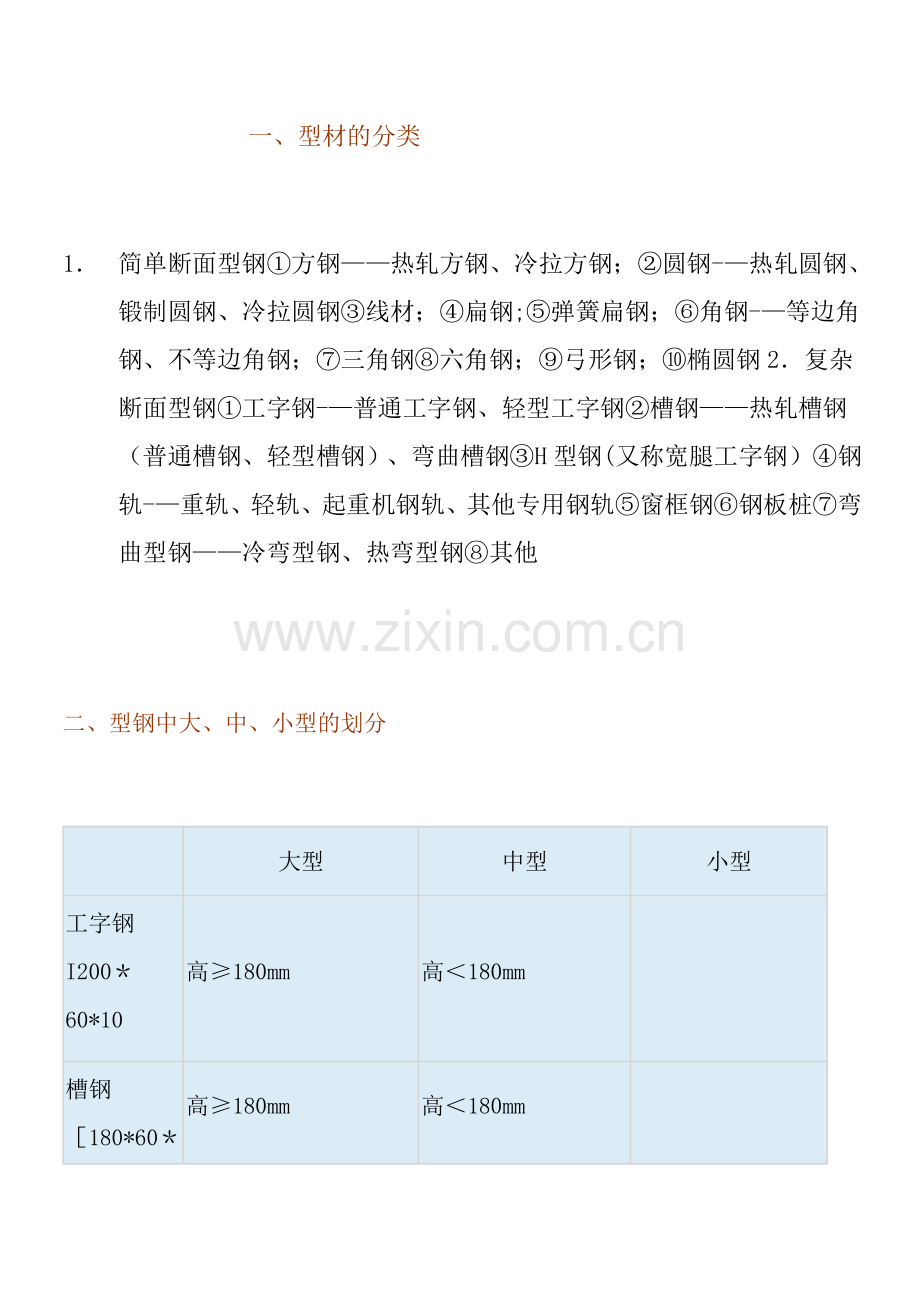

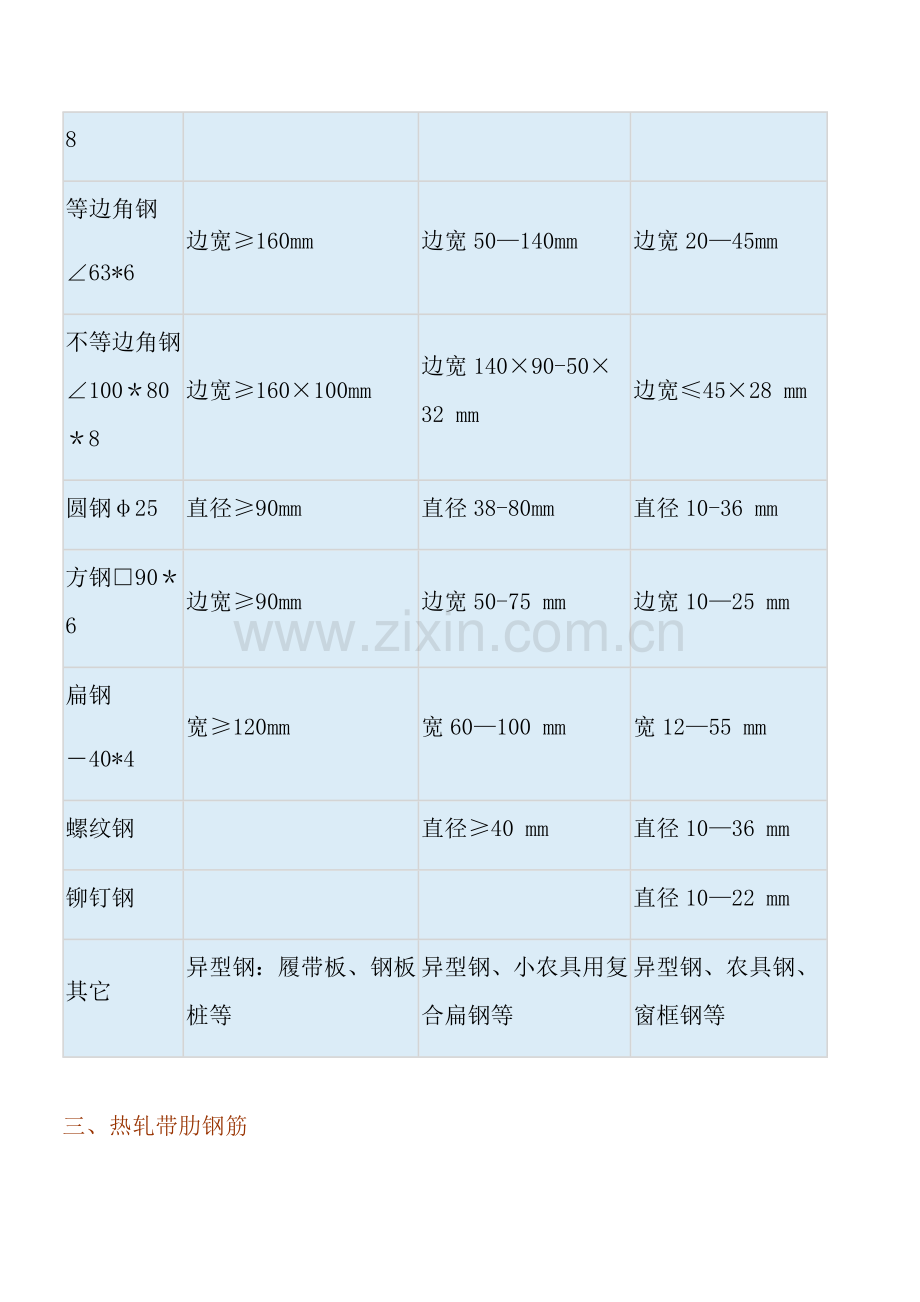

一、型材的分类1 简单断面型钢方钢热轧方钢、冷拉方钢；圆钢-热轧圆钢、锻制圆钢、冷拉圆钢线材；扁钢;弹簧扁钢；角钢-等边角钢、不等边角钢；三角钢六角钢；弓形钢；椭圆钢2复杂断面型钢工字钢-普通工字钢、轻型工字钢槽钢热轧槽钢（普通槽钢、轻型槽钢）、弯曲槽钢H型钢(又称宽腿工字钢）钢轨-重轨、轻轨、起重机钢轨、其他专用钢轨窗框钢钢板桩弯曲型钢冷弯型钢、热弯型钢其他二、型钢中大、中、小型的划分大型中型小型工字钢I20060*10高180mm高180mm槽钢180*608高180mm高180mm等边角钢63*6边宽160mm边宽50140mm边宽2045mm不等边角钢100808边宽160100mm边宽14090-5032 mm边宽4528 mm圆钢25直径90mm直径38-80mm直径10-36 mm方钢906边宽90mm边宽50-75 mm边宽1025 mm扁钢40*4宽120mm宽60100 mm宽1255 mm螺纹钢直径40 mm直径1036 mm铆钉钢直径1022 mm其它异型钢：履带板、钢板桩等异型钢、小农具用复合扁钢等异型钢、农具钢、窗框钢等三、热轧带肋钢筋1品种规格 热轧带肋钢筋的牌号由HRB和牌号的屈服点最小值构成。H、R、B分别为热轧（Hotrolled）、带肋(Ribbed)、钢筋（Bars）三个词的英文首位字母。热轧带肋钢筋分为HRB335（老牌号为20MnSi）、HRB400（老牌号为20MnSiV、20MnSiNb、20MnTi)、HRB500三个牌号。 2含钒级螺纹钢筋 含钒级螺纹钢筋市场前景广阔 含钒新级螺纹钢筋(20MnSiV、400Mpa）在生产过程中加入了钒、铌、钛等合金,与普通级螺纹钢筋相比，具有强度高、韧性好、焊接性能和抗震性能良好的优点。在欧洲等发达国家建筑市场、级螺纹钢筋占整个螺纹钢总量的80%,如英国、德国、澳大利亚、日本等国家使用高强度含钒级螺纹钢筋已达8090%。在我国1995年原冶金部和建设部联合发文推广应用,建设部将新级螺纹钢筋技术条件纳入国家标准GBJ1089混凝土结构设计规范，自97年1月1日起施行，现新级螺纹钢已在高层建筑、大型电站、桥梁、隧道、机场等工程项目中得到了成功的应用，市场前景广阔。建设部要求2002年新级钢筋用量要达到螺纹钢总量的50，“十五”末期达到80.但由于宣传、推广力度不够，使用量还大大低于老级335Mpa普通级螺纹钢筋，因此还需要对新级螺纹钢筋大力进行宣传和推广. 含钒级螺纹钢筋的优点 A、经济：由于强度高，使用新级螺纹钢筋可比级螺纹钢筋节省钢材1015%,因此可降低建筑工程的建设成本。 B、强度高、韧性好:采用微合金化处理，屈服点在400Mpa以上,抗拉强度570Mpa以上，分别比级螺纹钢筋提高20%. C、抗震：含钒钢筋具有较高的抗弯度、时效性能，较高的低周疲劳性能,其抗震性能明显优于级螺纹钢筋. D、易焊接：由于碳含量0。54,焊接性能好，适应各种焊接方法,工艺简单方便. E、施工方便:采用新级螺纹钢筋增大了施工间隙,为施工方便及施工质量提供了保证。四、热轧H型钢1热轧H型钢的表示方法:三类H型钢分为宽翼缘H型钢（HK）、窄翼缘H型钢(HZ）和H型钢桩（HU）。其表示方法为：高度H宽度B腹板厚度t1翼板厚度t2,如H型钢Q235、 SS400 200200812表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢，其牌号为Q235或SS400。2热轧H型钢的优点H型钢是一种新型经济建筑用钢。H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小,与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40；又因其腿内外侧平行，腿端是直角,拼装组合成构件，可节约焊接、铆接工作量达25。常用于要求承截能力大,截面稳定性好的大型建筑(如厂房、高层建筑等)，以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等 。五、冷弯型钢冷弯型钢是一种经济的截面轻型薄壁钢材，也称为钢制冷弯型材或冷弯型材。它是以热轧或冷轧带钢为坯料经弯曲成型制成的各种截面形状尺寸的型钢。冷弯型钢具有以下特点： 1截面经济合理，节省材料.冷弯型钢的截面形状可以根据需要设计，结构合理，单位重量的截面系数高于热轧型钢。在同样负荷下，可减轻构件重量,节约材料.冷弯型钢用于建筑结构可比热轧型钢节约金属3850%，用于农业机械和车辆可节约金属1560.方便施工,降低综合费用。 2品种繁多，可以生产用一般热轧方法难以生产的壁厚均匀、截面形状复杂的各种型材和各种不同材质的冷弯型钢. 3产品表面光洁，外观好,尺寸精确，而且长度也可以根据需要灵活调整,全部按定尺或倍尺供应,提高材料的利用率。 4生产中还可与冲孔等工序相配合,以满足不同的需要。 冷弯型钢品种繁多,从截面形状分，有开口的、半闭口和闭口的,主要产品有冷弯槽钢、角钢、Z型钢、冷弯波形钢板、方管、矩形管，电焊异型钢管、卷帘门等。通常生产的冷弯型钢,厚度在6mm以下，宽度在500mm以下。产品广泛用于矿山、建筑、农业机械、交通运输、桥梁、石油化工、轻工、电子等工业。 H型 钢工 字 钢C型钢 Z型钢方 管
