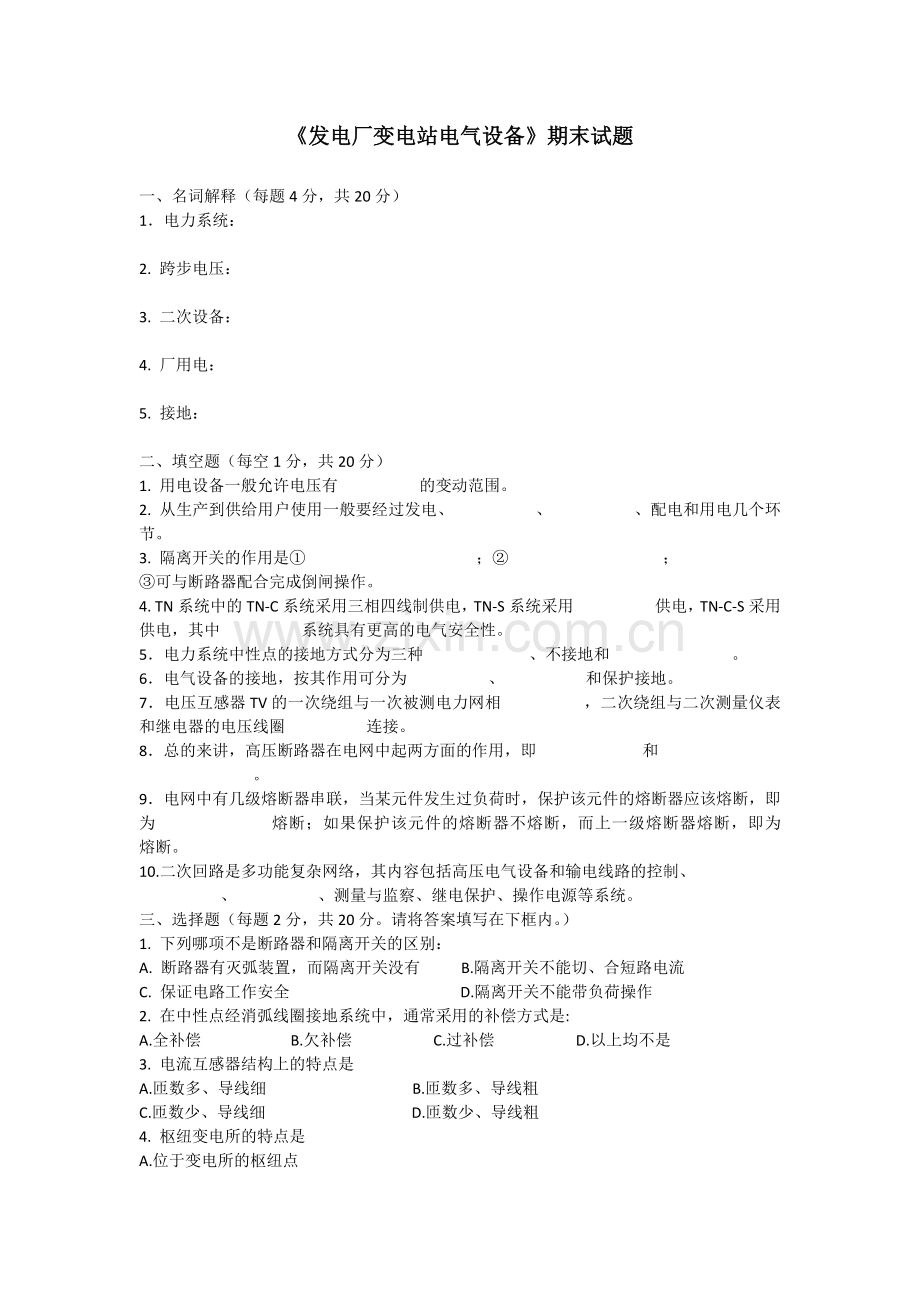

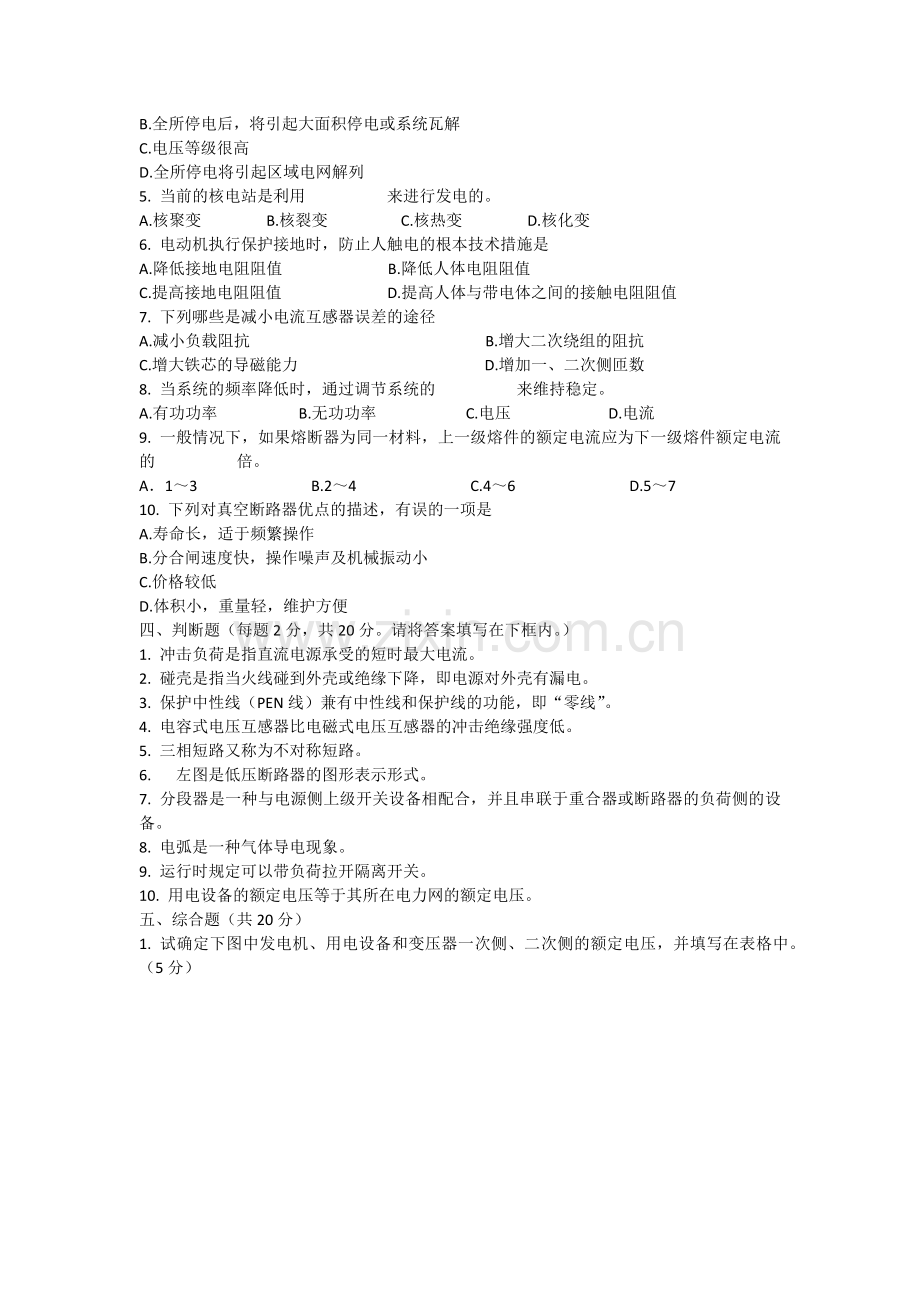

发电厂变电站电气设备期末试题一、名词解释（每题4分，共20分）1电力系统：2. 跨步电压：3. 二次设备：4. 厂用电：5. 接地：二、填空题（每空1分，共20分）1. 用电设备一般允许电压有 的变动范围。2. 从生产到供给用户使用一般要经过发电、 、 、配电和用电几个环节。3. 隔离开关的作用是 ； ；可与断路器配合完成倒闸操作。4. TN系统中的TN-C系统采用三相四线制供电，TN-S系统采用 供电，TN-C-S采用 供电，其中 系统具有更高的电气安全性。5电力系统中性点的接地方式分为三种 、不接地和 。6电气设备的接地，按其作用可分为 、 和保护接地。7电压互感器TV的一次绕组与一次被测电力网相 ，二次绕组与二次测量仪表和继电器的电压线圈 连接。8总的来讲，高压断路器在电网中起两方面的作用，即 和 。9电网中有几级熔断器串联，当某元件发生过负荷时，保护该元件的熔断器应该熔断，即为 熔断；如果保护该元件的熔断器不熔断，而上一级熔断器熔断，即为 熔断。10.二次回路是多功能复杂网络，其内容包括高压电气设备和输电线路的控制、 、 、测量与监察、继电保护、操作电源等系统。三、选择题（每题2分，共20分。请将答案填写在下框内。）1. 下列哪项不是断路器和隔离开关的区别： A. 断路器有灭弧装置，而隔离开关没有 B.隔离开关不能切、合短路电流C. 保证电路工作安全 D.隔离开关不能带负荷操作2. 在中性点经消弧线圈接地系统中，通常采用的补偿方式是: A.全补偿 B.欠补偿 C.过补偿 D.以上均不是3. 电流互感器结构上的特点是 A.匝数多、导线细 B.匝数多、导线粗C.匝数少、导线细 D.匝数少、导线粗4. 枢纽变电所的特点是 A.位于变电所的枢纽点B.全所停电后，将引起大面积停电或系统瓦解C.电压等级很高 D.全所停电将引起区域电网解列5. 当前的核电站是利用 来进行发电的。A.核聚变B.核裂变 C.核热变D.核化变6. 电动机执行保护接地时，防止人触电的根本技术措施是 A.降低接地电阻阻值 B.降低人体电阻阻值C.提高接地电阻阻值 D.提高人体与带电体之间的接触电阻阻值7. 下列哪些是减小电流互感器误差的途径 A.减小负载阻抗 B.增大二次绕组的阻抗C.增大铁芯的导磁能力 D.增加一、二次侧匝数8. 当系统的频率降低时，通过调节系统的 来维持稳定。A.有功功率 B.无功功率 C.电压 D.电流9. 一般情况下，如果熔断器为同一材料，上一级熔件的额定电流应为下一级熔件额定电流的 倍。A13 B.24 C.46 D.57 10. 下列对真空断路器优点的描述，有误的一项是 A.寿命长，适于频繁操作B.分合闸速度快，操作噪声及机械振动小C.价格较低D.体积小，重量轻，维护方便四、判断题（每题2分，共20分。请将答案填写在下框内。）1. 冲击负荷是指直流电源承受的短时最大电流。2. 碰壳是指当火线碰到外壳或绝缘下降，即电源对外壳有漏电。3. 保护中性线（PEN线）兼有中性线和保护线的功能，即“零线”。4. 电容式电压互感器比电磁式电压互感器的冲击绝缘强度低。5. 三相短路又称为不对称短路。6. 左图是低压断路器的图形表示形式。7. 分段器是一种与电源侧上级开关设备相配合，并且串联于重合器或断路器的负荷侧的设备。8. 电弧是一种气体导电现象。9. 运行时规定可以带负荷拉开隔离开关。10. 用电设备的额定电压等于其所在电力网的额定电压。五、综合题（共20分）1. 试确定下图中发电机、用电设备和变压器一次侧、二次侧的额定电压，并填写在表格中。（5分）设备发电机G用电 设备M变压器T1变压器T2变压器T3变压器T4额定电压（单位：KV）一次侧二次侧一次侧二次侧二次侧一次侧二次侧一次侧二次侧2. 简述为什么同一供电系统中不允许同时采用保护接地和保护接零。（5分）3. 解释如下断路器的型号所表示的含义。（5分）SN4-20G/8000-30004. 简述六氟化硫（SF6）气体灭弧性能优越的主要原因。（5分）答 案一、名词解释1.电力系统：由发电机、输配电线路、变电所以及各种用户用电设备连接起来所构成的整体被称为电力系统。2.跨步电压：在接地短路1520m的范围内，人体一步之间的电位差为跨步电压。3.二次设备：对一次设备和系统的运行状况进行测量、控制、保护和监察的设备称为二次设备。4.厂用电：发电厂中的电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷，他们同厂用电供电系统及其配电装置一起，统称为厂用电。5.接地：将电气装置的必须接地部分，通过接地装置与大地有良好的电气连接称为接地。二、填空题1. 5%2. 变电、输电3隔离电压、分合小电流4三相五线制、三项四线制、TN-S5直接接地、经消弧线圈接地 6工作接地、防雷接地 7并联、并联8控制作用、保护作用 9选择性、非选择性 10调节、信号三、选择题题号12345678910答案CCDBBAABBC四、判断题题号12345678910答案xxxx五、简答题1. 设备发电机用电 设备变压器T1变压器T2变压器T3变压器T4额定电压（单位：KV）10.53一次侧二次侧一次侧二次侧二次侧一次侧二次侧一次侧二次侧10.524222012138.5356.310.53.152. 三相四线制保护接零的供电网中，若又采用保护接地方式的电气装置，当该装置一相发生绝缘损坏碰壳时，接地电流受到接地电阻的限制，使保护装置动作失灵，故障不能切除。同时，此接地电流流回电源的中性点时在电源接地电阻产生电压降，在零线上产生高电位，直接使保护接零的电气设备外壳上带上不允许的高电位，从而会危及人身安全。3. 少油断路器、户内式、设计序号4，额定电压20kV、改进型，额定电流8000A，额定断流容量3000MVA。4. （1）散热能力强；（2）电弧柱细，弧压降小，弧心部分的热量难以传导出来；（3）电负性能强，在电弧电流过零前后促使介质强度快速恢复。
