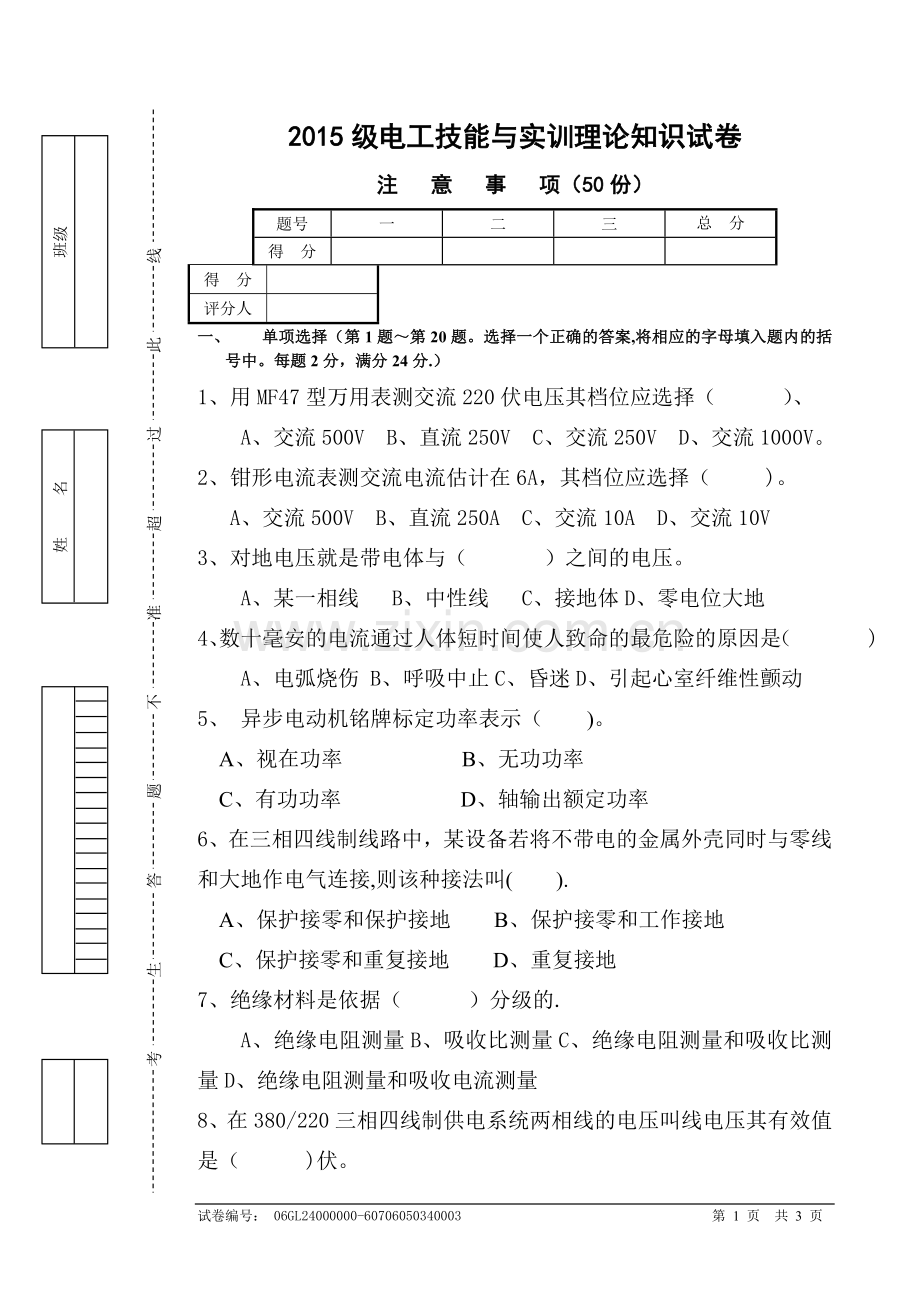

考 生 答 题 不 准 超 过 此 线 姓 名班级2015级电工技能与实训理论知识试卷注 意 事 项（50份）题号一二三总 分得 分得 分评分人一、 单项选择（第1题第20题。选择一个正确的答案,将相应的字母填入题内的括号中。每题2分，满分24分.）1、用MF47型万用表测交流220伏电压其档位应选择（ ）、A、交流500V B、直流250V C、交流250V D、交流1000V。2、钳形电流表测交流电流估计在6A，其档位应选择（ )。A、交流500V B、直流250A C、交流10A D、交流10V3、对地电压就是带电体与（ ）之间的电压。A、某一相线 B、中性线 C、接地体D、零电位大地4、数十毫安的电流通过人体短时间使人致命的最危险的原因是（ )A、电弧烧伤 B、呼吸中止C、昏迷D、引起心室纤维性颤动5、 异步电动机铭牌标定功率表示（)。 A、视在功率 B、无功功率 C、有功功率 D、轴输出额定功率6、在三相四线制线路中，某设备若将不带电的金属外壳同时与零线和大地作电气连接,则该种接法叫(). A、保护接零和保护接地 B、保护接零和工作接地 C、保护接零和重复接地 D、重复接地7、绝缘材料是依据（ ）分级的.A、绝缘电阻测量B、吸收比测量C、绝缘电阻测量和吸收比测量D、绝缘电阻测量和吸收电流测量 8、在380/220三相四线制供电系统两相线的电压叫线电压其有效值是（ )伏。A、220 B、380 C、有时220有时380 D、不知道9、下列（ ）组是在低压操作中使用的基本安全用具。A、绝缘手套、试电笔、带绝缘柄的工具B、绝缘鞋、试电笔、带绝缘柄的工具C、试电笔、绝缘鞋、绝缘垫D绝缘手套、绝缘靴、绝缘鞋10、兆欧表测量绝缘电阻时，应先校表当将线路端与接地端相接时手摇动手柄120/min时其电阻应为（ ）欧. A、0 B、无穷大 C、交流10A D、交流10V11、用MF47型万用直流电阻68欧时其档位应选择( ）档。 A、X1 B、X10 C、X1K D、X10012. 在交流电流表中经常采用的是()测量机构. A、磁电系 B、电磁系 C、静电系 D、感应系得 分评分人二、判断题(第21题第30题.将判断结果填入括号中。正确的填“”,错误的填“”.每题2分,满分16分。）1、新参加电气工作的人员不得单独工作。（ ）2、强调安全会在一定程度上妨碍生产( )3、发生跨步电压点击时，大部分电流不通过心脏，只能使人感到痛苦而没有致命的危险。（ ）4、作口对口（鼻）人工呼吸时,应使触电者头部充分后仰。（ ）5、泡沫灭火器不能用于带电灭火。（ ）6、晶闸管门极上不加正向触发电压，晶闸管就永远不会导通( )。7.为了保证和加强电网的供电质量和安全运行，必须对负荷进行控制和调整( )。8. ( )一般额定电压为380伏的三相异步电动机，绝缘电阻应大于200兆欧以上才可使用。得 分评分人三、 根据名称画出符合24分常开按钮 旋钮开关 钥匙开关 急停开关三相交流电机 电源变压器 熔断器 刀闸开关.四、请画出电动机点动控制原理图.（16分）五。写出用指针表测量色环电阻的步骤（20分）试卷编号： 06GL24000000-60706050340003 第 3 页 共 3 页
