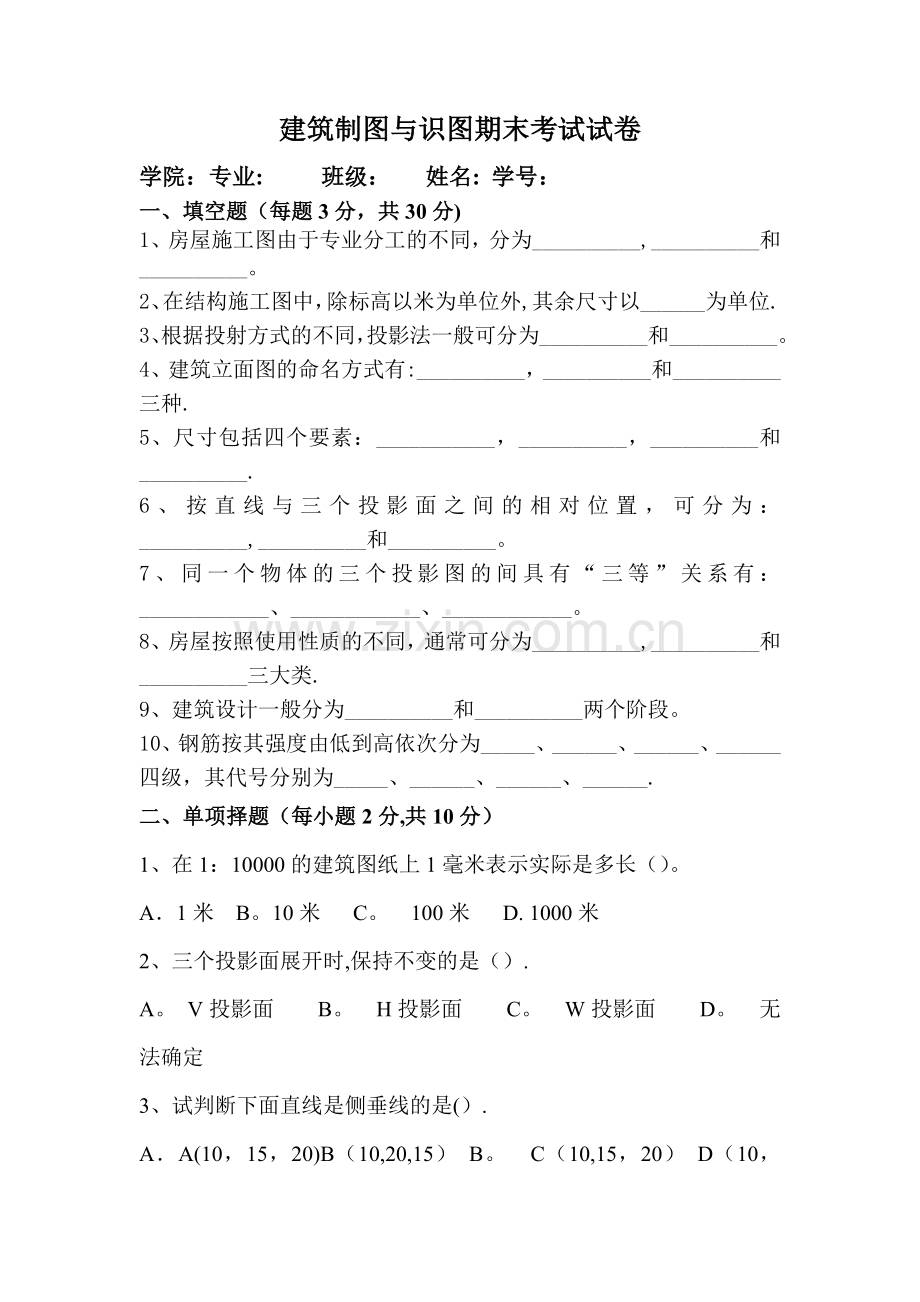

建筑制图与识图期末考试试卷
学院：专业: 班级： 姓名: 学号：
一、填空题（每题3分，共30分)
1、房屋施工图由于专业分工的不同，分为__________,__________和__________。
2、在结构施工图中，除标高以米为单位外,其余尺寸以______为单位.
3、根据投射方式的不同，投影法一般可分为__________和__________。
4、建筑立面图的命名方式有:__________，__________和__________三种.
5、尺寸包括四个要素：___________，__________，__________和__________.
6、按直线与三个投影面之间的相对位置，可分为：__________,__________和__________。
7、同一个物体的三个投影图的间具有“三等”关系有：____________、____________、____________。
8、房屋按照使用性质的不同，通常可分为__________,__________和__________三大类.
9、建筑设计一般分为__________和__________两个阶段。
10、钢筋按其强度由低到高依次分为_____、______、______、______四级，其代号分别为_____、______、______、______.
二、单项择题（每小题2分,共10分）
1、在1：10000的建筑图纸上1毫米表示实际是多长（）。
A．1米 B。10米 C。 100米 D. 1000米
2、三个投影面展开时,保持不变的是（）.
A。 V投影面 B。 H投影面 C。 W投影面 D。 无法确定
3、试判断下面直线是侧垂线的是(）.

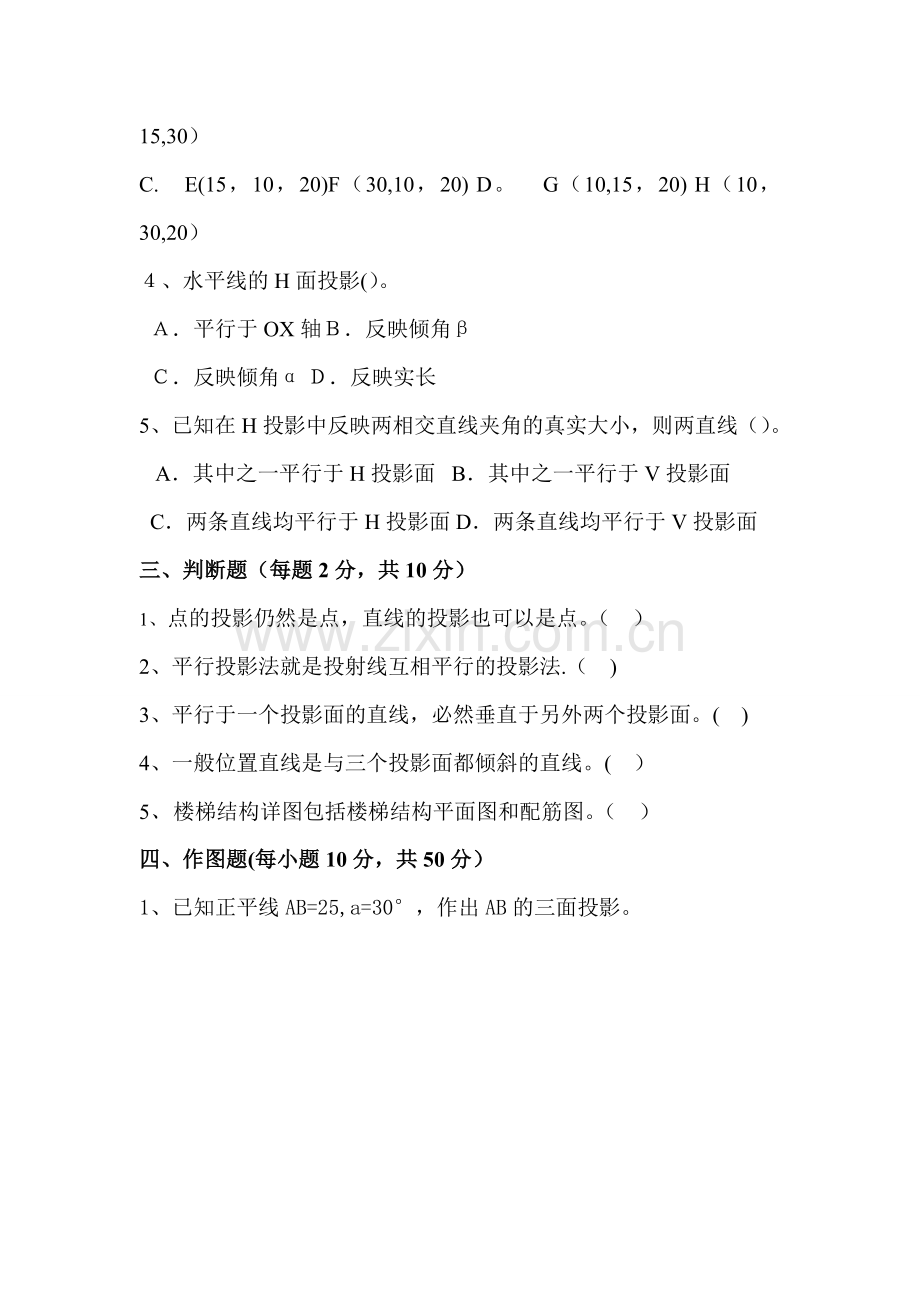

A．A(10，15，20)B（10,20,15） B。 C（10,15，20） D（10，15,30）
C. E(15，10，20)F（30,10，20) D。 G（10,15，20) H（10，30,20）
４、水平线的H面投影(）。
Ａ．平行于OX轴Ｂ．反映倾角β
Ｃ．反映倾角α Ｄ．反映实长
5、已知在H投影中反映两相交直线夹角的真实大小，则两直线（）。
 A．其中之一平行于H投影面   B．其中之一平行于V投影面
C．两条直线均平行于H投影面 D．两条直线均平行于V投影面
三、判断题（每题2分，共10分）
1、点的投影仍然是点，直线的投影也可以是点。（ ）
2、平行投影法就是投射线互相平行的投影法.（ )
3、平行于一个投影面的直线，必然垂直于另外两个投影面。( )
4、一般位置直线是与三个投影面都倾斜的直线。( ）
5、楼梯结构详图包括楼梯结构平面图和配筋图。（ ）
四、作图题(每小题10分，共50分）
1、已知正平线AB=25,a=30°，作出AB的三面投影。
X
YH
Z
YW

2、根据形体的两面投影，补绘其第三面投影。
3、已知点K到△ABC的距离KL，其实长如图所示,求作KL的正面和 侧面投影。
4、根据基本平面体的三面投影图，绘制其正等轴测图。
5、根据形体的两面投影，补绘其第三面投影。
