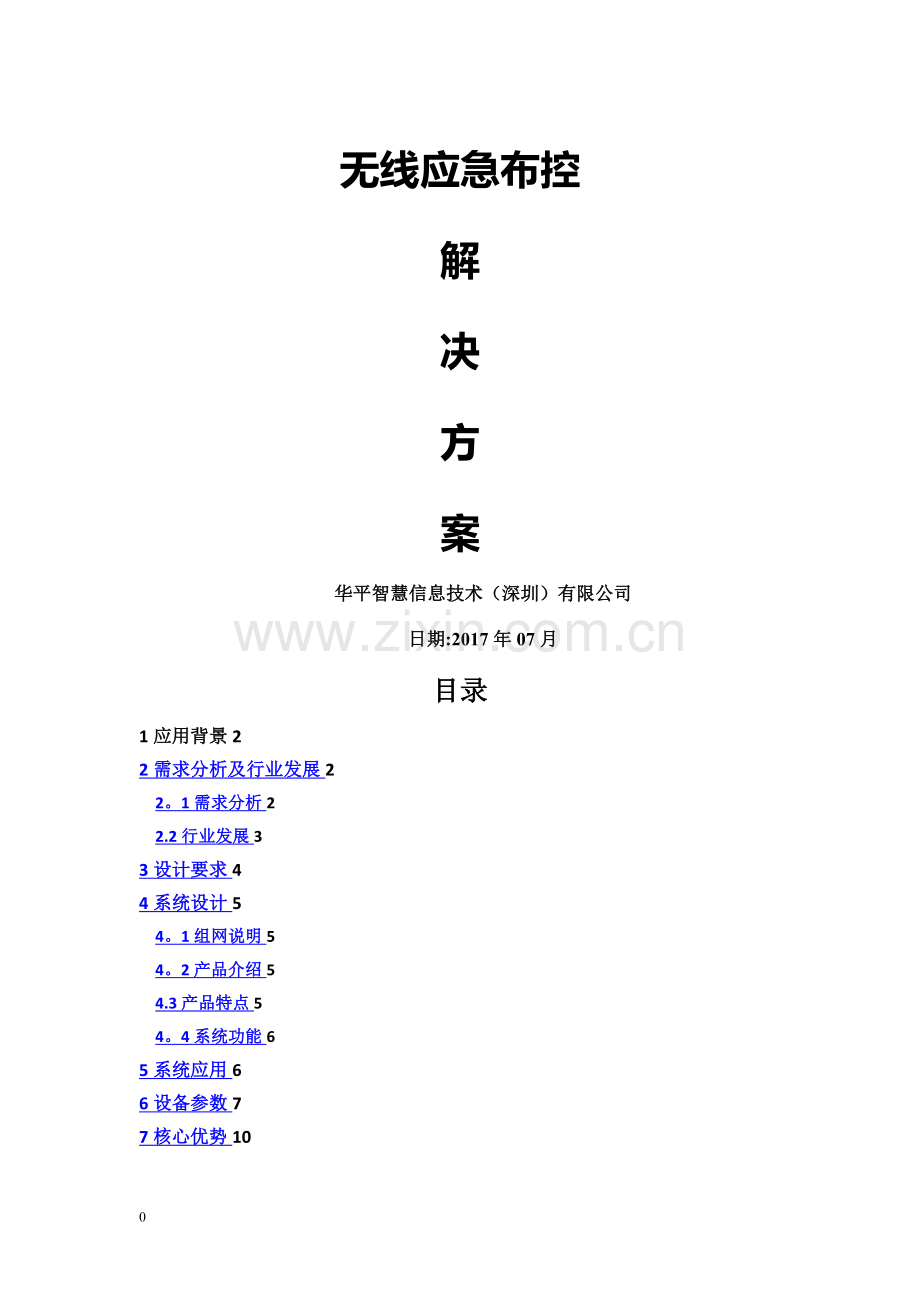

无线应急布控解决方案
无线应急布控
解
决
方
案
华平智慧信息技术（深圳）有限公司
日期:2017年07月
目录
1应用背景2
2需求分析及行业发展2
2。1需求分析2
2.2行业发展3
3设计要求4
4系统设计5
4。1组网说明5
4。2产品介绍5
4.3产品特点5
4。4系统功能6
5系统应用6
6设备参数7
7核心优势10

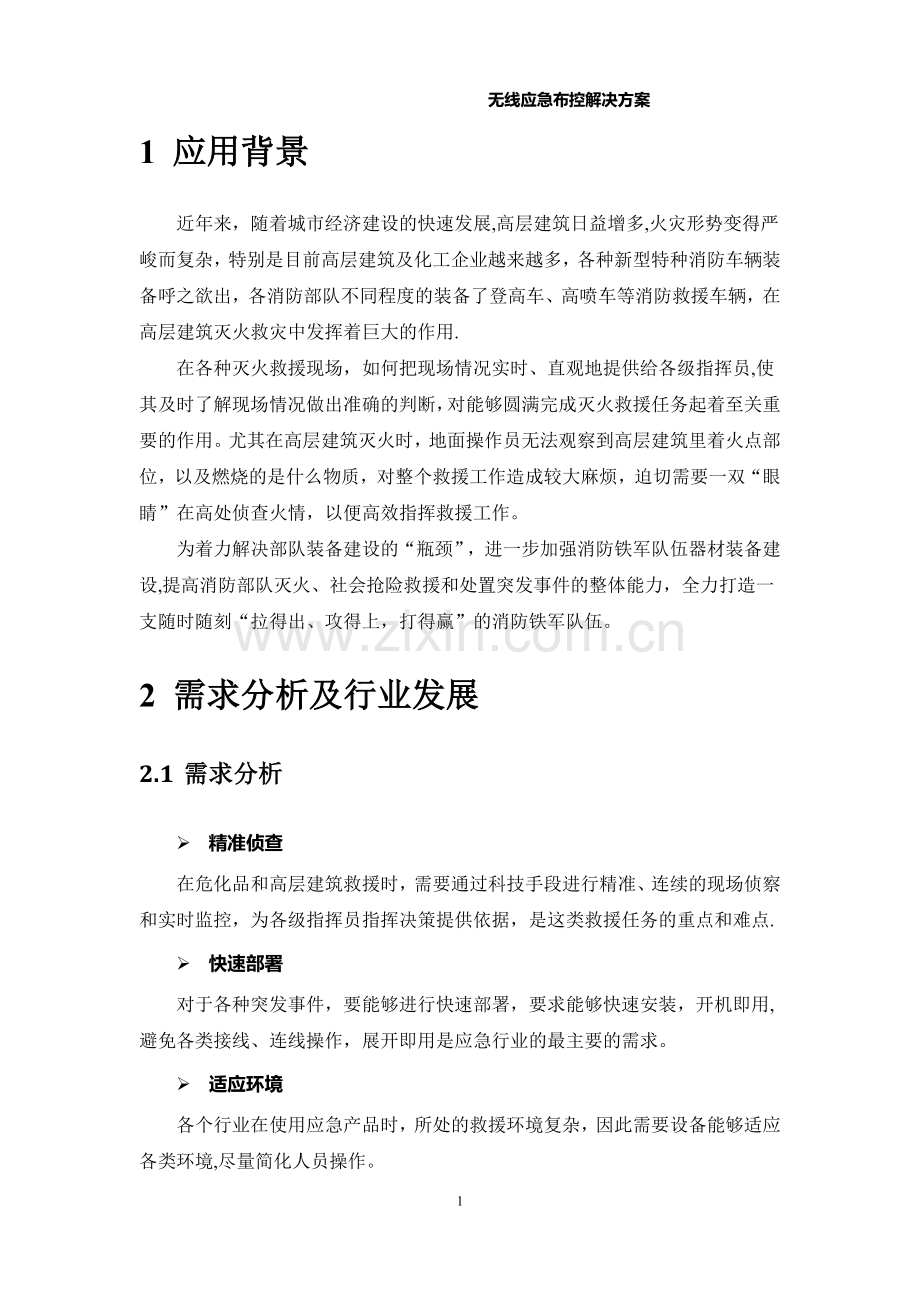

1 应用背景
近年来，随着城市经济建设的快速发展,高层建筑日益增多,火灾形势变得严峻而复杂，特别是目前高层建筑及化工企业越来越多，各种新型特种消防车辆装备呼之欲出，各消防部队不同程度的装备了登高车、高喷车等消防救援车辆，在高层建筑灭火救灾中发挥着巨大的作用.
在各种灭火救援现场，如何把现场情况实时、直观地提供给各级指挥员,使其及时了解现场情况做出准确的判断，对能够圆满完成灭火救援任务起着至关重要的作用。尤其在高层建筑灭火时，地面操作员无法观察到高层建筑里着火点部位，以及燃烧的是什么物质，对整个救援工作造成较大麻烦，迫切需要一双“眼睛”在高处侦查火情，以便高效指挥救援工作。
为着力解决部队装备建设的“瓶颈”，进一步加强消防铁军队伍器材装备建设,提高消防部队灭火、社会抢险救援和处置突发事件的整体能力，全力打造一支随时随刻“拉得出、攻得上，打得赢”的消防铁军队伍。
2 需求分析及行业发展
2.1 需求分析
Ø 精准侦查
在危化品和高层建筑救援时，需要通过科技手段进行精准、连续的现场侦察和实时监控，为各级指挥员指挥决策提供依据，是这类救援任务的重点和难点.
Ø 快速部署
对于各种突发事件，要能够进行快速部署，要求能够快速安装，开机即用,避免各类接线、连线操作，展开即用是应急行业的最主要的需求。
Ø 适应环境
各个行业在使用应急产品时，所处的救援环境复杂，因此需要设备能够适应各类环境,尽量简化人员操作。
Ø 实时回传
应急行业针对的都是突发情况,各级领导和专家要科学快速的做出应急，必须及时准确的了解现场各种状况，能通过各种网络及时传回现场图像，是了解现场状况的非常有效的手段。
Ø 互联互通
应急行业音视频产品种类众多，如果各个产品自成体系，无法互联互通，用户将无法统一调度，操作和维护也变得更为麻烦.
2.2 行业发展
应急通信系统在城市运转遭到突发灾害或事故时，承担着及时、准确、畅通地传递第一手信息的“急先锋"角色，是决策者正确指挥抢险救灾的中枢神经。
传统应急指挥系统常用的无线通信手段主要有短波（对讲机、电台）、超短波(对讲机、电台）、微波、GSM（移动电话）、卫星(动中通、便携站）;
随着4G LTE通信技术的发展成熟，未来趋势:PDT数字集群、公共3G/4G移动通信网络、4GLTE专网
利用4G网络的无线应急布控系统具备：成本低、易携带、覆盖广、组网卡、多业务的特点。
成本低
Ø 系统造价低，COFDM微波要5—10万,卫星设备20—80万4G公网设备1—3万，专网设备2-5万
Ø 使用成本低，海事卫星设备每分钟7美金，4G网络按照2M带宽计算，1小时也就10元人民币
Ø 维护成本低，采用公共网络,不需要维护基站设备
易携带
可随车携带，也可随时随地布控，低发射功率,无危害；COFDM体积大，功率辐射大，对背负人员伤害大;卫星设备更不适合携带,对星后不能随意移动
覆盖广
运营商网络城镇覆盖率100%,可以跨城市联合作战;政法专网覆盖受限，无法跨区域；微波设备只能近距离点对点传输
组网快
开机自动组网,接入时间控制在1分钟以内;卫星设备易受阻挡，对星慢，对好星后不能移动
多业务
宽带网络，可实现音频、视频、和数据的实时传输，业务功能丰富
3 设计要求
部署要快:
火警发生，每一秒都关乎财产和人身安全，要免安装免调试，要拿起就能用；
调度急：
指挥员要最快看到现场图像，要能通话，能调度;
环境适应性好：
救援现场环境复杂,在多水、多尘、高温环境下要靠得住；
移动性高：
设备要能吸在车顶，道路被堵，能直接取下跟人进入现场；
互联互通性强：
设备兼容性要强，支持多平台接入;
4 系统设计
4.1 组网说明
整套系统分为前端设备、传输网络、系统平台和用户应用四个部分，无线应急布控球采集现场图像后，通过无线网络将视频资源传入到互联网/专网内的图像综合管理服务器内,供用户进行图像的调取、应用;其中安全接入平台负责数据接入的安全保障.
4.2 产品介绍
HDS1300—A无线应急布控球是一款功能全面、携带方便的无线视频应急指挥一体化产品，为用户提供高清、流畅、稳定的视频效果，能实现定位、应急、视频、云台操作、双向对讲等功能。是针对突发紧急事件的一整套应急指挥设备，为实现应急指挥的“通信畅通、现场及时、数据完备、指挥到位”提供技术保障，可广泛应用于应急指挥、公安、刑侦、交巡警、消防、人防应急、边防、城管、电力、路政等领域。
4.3 产品特点
Ø 一体化结构设计，防护等级可达IP66；
Ø H.264/H。265视频编码，支持双码流；
Ø 高清防水布控球，200万高清机芯，分辨率高达1080P；
Ø 360度全向云台,20倍光学变焦，10倍数字变焦，60米红外夜视；
Ø 支持4G双卡远程无线视频传输，图像实时流畅;
Ø 双TF卡存储，单卡支持64G以上；
Ø 支持远程实时监控,双向语音对讲;
Ø 内置电池可持续工作6小时，电量不足主动报警。
Ø 磁力复合吸盘设计，部署简单。
4.4 系统功能
网络功能：
支持4G全网通模块
语音功能:
支持全双工语音对讲，可与蓝牙耳机配对使用
定位功能:
支持高精度GPS和北斗双模
WIFI功能：
内置WIFI模块，支持本地无线观看和控制--—-—————-——-—可通过手机、PAD，连接布控球WIFI,本地观看和控制
电池：
内置高性能锂电池，支持车载充电。
5 系统应用
高清布控球在车辆行进中可吸附在救援车辆顶部使用，到达现场后,可以通过三角支架临时部署在救援现场.在救援过程中往往需要在现场及周边布署临时监控点，将整个救援现场图像通过无线网络实时回传指挥中心，便于指挥中心多角度获取现场情况,进行灾情研判和科学指挥.消防车出警时携带4G布控球,可将行进中的图像、车载位置信息传回中心,达到现场后可就地快速架设，利用4G传输视频和音频信号，可以轻松实现随时随地的远程视频监控.
6 设备参数
系统
Linux
协议
支持华平私有流和GB/T28181标准
配置和
视频浏览方式
WEB方式
支持（视频可浏览）
手机APP
支持（视频可浏览）
机芯参数
1/2。8″ HD CMOS
照度
(条件:F1。6（W），50 IRE)
0.05 lx（1/30s）IR—CUT开
0。005 lx(1/4s)IR—CUT关
光学变倍
30倍
数字变倍
12倍
可视角度
Wide：58.9°×45。3°Tele:2.11°×1.61°
宽动态
数字宽动态
云台参数
水平旋转范围
360°连续旋转
垂直旋转范围
-30°到90°
压缩标准
H.264/H.265
分辩率
1080P（1920*1080 25帧/秒）
720P（1280＊720 25帧/秒）
码率
100-8000kbps
码流
支持双码流
录像
格式
AVI（带声音）
支持分辩率
CIF/VGA/D1/720P/1080P
录像文件长度
15分钟
帧率
25/30帧
存储
双TF卡存储，单卡支持128G，支持循环覆盖
抓拍
支持分辩率
CIF/VGA/D1/720P/1080P
音频
音频输入
手咪或蓝牙（二选择一，单声道)
压缩标准
G711A（默认）、ADPCM、G711U、AAC
采样率
8K(默认）、16K
3G/4G
无线制式
4G全网通
无线卡数
支持双卡
专网
支持APN和VPDN
天线放置方式
内置
WIFI
标准
802。11b/g/n
距离
15米
天线放置方式
内置
AP
支持
支持WIFI基本功能设置，支持锁定一个热点
蓝牙
版本
蓝牙4。0
传输范围
10米
天线放置方式
内置
支持蓝牙基本功能，支持蓝牙锁定一个布控球
卫星定位
定位方式
GPS/北斗（模块内置）
辅助定位
支持基站定位技术
天线放置方式
内置
显示
LED灯
1个环灯
OLED屏
支持OLED屏显示4G、WIFI、蓝牙、GPS连接状态、信号强度，显示平台的连接状态
OSD
机芯OSD可调取显示，设备名称、时间、GPS、蓝牙、4G网络、电量字符叠加
按键及控制
物理按键
1个复位(机器本体)，1个音频切换(机器本体），1个4G公网/专网切换(引线)
结构设计
防护等级
IP66
手提把手
支持
工作温度
—20℃~60℃
工作湿度
0～95%，无凝结
尺寸
Φ160＊238mm
重量
4kg
一般性规范
红外
4颗,2组（近光/远光)茶色玻璃滤光，照射距离60—80米
去雾功能
支持加热去雾
固定方式
磁力吸盘，支架支持壁装、吊装、杆装
其他防护
抗震
接口尾线
网口
10/100M RJ45接口
充电接口
Φ5.5*2。1
手咪接口
3。5mm接口
切换按键
专网、公网切换按键
电源及功耗
电池
DC11。1V 10Ah
关机功耗
0W(电池完全切断)
裸机功耗
常规15W，最大功耗小于25W（开启红外）
持续工作时间
6～8小时
电池位置
底部内置
充电标准
DC12.6V 3A
充电时间
关机4小时,开机8小时
标准配件
安全箱
有
接口线
有
三脚架固定圆盘
有
蓝牙耳机
有
手咪
有
车载充电器
有
7 核心优势
HDS1300-A无线应急布控球具有以下核心优势：
Ø 图像清晰流畅
Ø 带宽耗用低
Ø 音视频延时小
Ø 系统稳定兼容
Ø 便携易用性强
Ø 可定制开发
