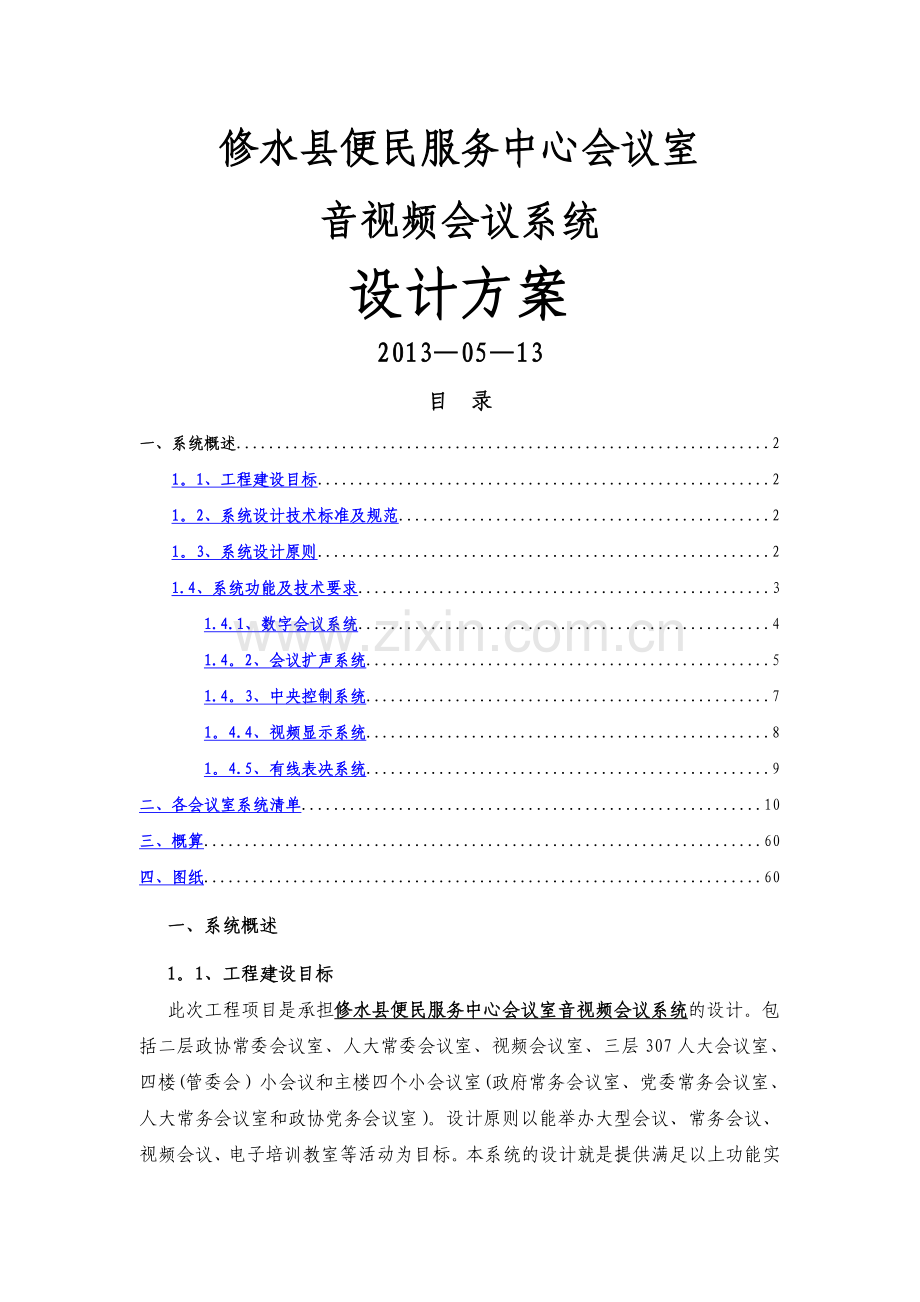

修水县便民服务中心会议室
音视频会议系统
设计方案
2013—05—13
目 录
一、系统概述 2
1。1、工程建设目标 2
1。2、系统设计技术标准及规范 2
1。3、系统设计原则 2
1.4、系统功能及技术要求 3
1.4.1、数字会议系统 4
1.4。2、会议扩声系统 5
1.4。3、中央控制系统 7
1。4.4、视频显示系统 8
1。4.5、有线表决系统 9
二、各会议室系统清单 10
三、概算 60
四、图纸 60
一、系统概述
1。1、工程建设目标
此次工程项目是承担修水县便民服务中心会议室音视频会议系统的设计。包括二层政协常委会议室、人大常委会议室、视频会议室、三层307人大会议室、四楼(管委会）小会议和主楼四个小会议室(政府常务会议室、党委常务会议室、人大常务会议室和政协党务会议室）。设计原则以能举办大型会议、常务会议、视频会议、电子培训教室等活动为目标。本系统的设计就是提供满足以上功能实现的活动环境。

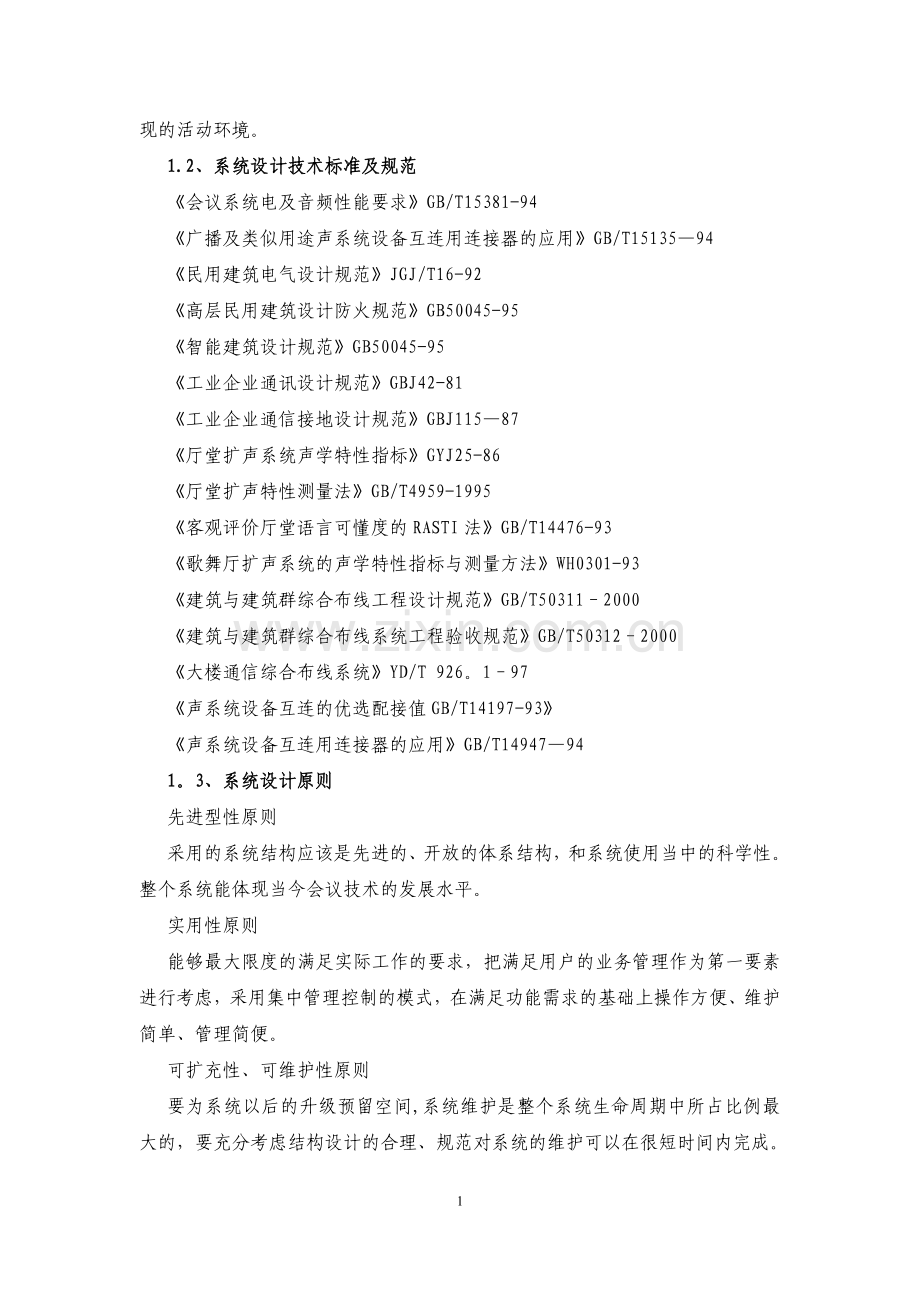

1.2、系统设计技术标准及规范
《会议系统电及音频性能要求》GB/T15381-94
《广播及类似用途声系统设备互连用连接器的应用》GB/T15135—94
《民用建筑电气设计规范》JGJ/T16-92
《高层民用建筑设计防火规范》GB50045-95
《智能建筑设计规范》GB50045-95
《工业企业通讯设计规范》GBJ42-81
《工业企业通信接地设计规范》GBJ115—87
《厅堂扩声系统声学特性指标》GYJ25-86
《厅堂扩声特性测量法》GB/T4959-1995
《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93
《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93
《建筑与建筑群综合布线工程设计规范》GB/T50311–2000
《建筑与建筑群综合布线系统工程验收规范》GB/T50312–2000
《大楼通信综合布线系统》YD/T 926。1–97
《声系统设备互连的优选配接值GB/T14197-93》
《声系统设备互连用连接器的应用》GB/T14947—94
1。3、系统设计原则
先进型性原则
采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。
实用性原则
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。
可扩充性、可维护性原则
要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
经济性原则
在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。
系统设备选型原则
用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商,以保证设计指标的实现和系统工作的可靠性。
基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性.
选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性.
1。4、系统功能及技术要求
随着信息技术的不断发展。一个大型会议室及报告厅除了要满足传统简单的会议要求外，还应具有高雅格调和优美音质、清晰图像演示，并且可以根据要求扩展配备数字会议系统和视像跟踪系统。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集中控制几大部分组成。选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像,为了更高效、实时地指挥需要配备一套中央集中控制设备,控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。液晶触摸屏直观化、可视化的操作界面使繁锁设备的被控变得简便、快捷；科技智能化的集成控制充分体现了现代会议室的高品味所在;规范化、系统化的会议配置有助于提高企业形象和工作效率。
根据这一领域的需求以及我们的实际工程经验,我们将整个会议系统分成以下几个子系统。
数字会议系统
会议扩声系统
中央集中控制系统
视频显示系统
有线表决系统
1。4。1、数字会议系统
概述
数字会议以其简单的网络系统处理和传送数字信号成为目前世界上最为先进的会议系统.它是利用网络时分复用技术，并将语言数字化的会议系统，在同一根电缆上实现多路同时发言,多路同时同声传译、投票、表决等功能。它对于所有类型的会议都提供灵活的管理，具有多功能、高音质、数据传送保密等优点,可以对会议的全过程实行全面的控制。
中央控制设备
即会议主机是会议系统的核心。它可以独立操作，实现自动会议控制,也可以由工作人员通过电脑控制,实现更复杂的管理。
全自动的会议管理不需要工作人员操作，能自动管理会议的进程。功能包括：话筒管理，同声传译,电子表决,控制多个高品质的数字音频通道、数据通道和通讯通道。这些功能可以保证在无人监管的条件下对会议进行有效的控制；
工作人员通过电脑控制的会议管理,不但具备全自动的会议管理的所有功能，而且可以由工作人员通过电脑实施控制。功能包括:先进的同声传译和话筒管理,资料产生和显示,三种表决方式，内部通讯，建立代表数据库，出席登记和音频处理.
发言设备
固定发言席包括主席机和代表机.话筒有很强的方向性，因此即使在很嘈杂的环境也有很好的表现。话筒有一个红色的指示环，当打开话筒时指示环亮起来.为了防止声反啸叫,当打开话筒后，扬声器停止发声。
应用软件
一般系统都设计了功能丰富的软件模块，这些软件模块在PC机上由Microsoft Windows执行，从而使会议的准备、管理和控制在多功能的图形计算机环境下进行，按照特定的系统要求可以将任何的模块结合装入，运行软件的PC与系统相连接，因此，通过系统的总线与发言,翻译，控制设备形成直接链路,所以会议的全面管理可以集中到一点来控制，使得操作更方便，高效，也使数据分配更容易。
根据贵单位的实际使用需求，我们各配备了一套数字会议系统.其中人大常委会议室由于其特殊使用需求,增加了表决系统。具有表决、投票选举等功能.
1。4。2、会议扩声系统
电声设备的组成
音频环境的建立离不开电声设备，它由以下四个部分组成：
声源设备-指拾音设备、影音信号播放设备如:拾音话筒、CD、MD、DVD等设备;
调控设备—指对声源设备送出的音频信号等多路的音频信号进行前级的放大和混音输出、音频信号处理的设备，如：调音台、均衡器、反馈抑制器等设备；
放大设备—指对经过调控设备混音输出、信号处理后的信号进行后级功率放大设备,这里指专业功率放大器；
重放设备—指将经过后级功率放大器放大的音频信号进行电/声转换并释放表现出来人耳可懂的声频信号的设备，这里指扬声器。
扩声系统的信号流程图如下：
声源
调音台
处理设备
功放
音箱

扩声系统通常都从扬声器设计开始，然后再向后推进到功率放大器、声处理系统、话筒和其他声源、直至调音台。这种从后逐步向前推进的设计步骤是十分必然的。因为声场设计是满足系统功能和音响效果的基础,它涉及扬声器系统的选型、扩声方案和信号途径等。只有确定了扬声器系统才能进行功率放大器驱动功率的计算和确定驱动信号的途径，然后再根据驱动功率的分配方案进一步确定信号处理方案和调音台的选型等问题。品牌的配备力求高档，讲究品质与稳定.然而，不是著名品牌的所有系列产品都是适合本项目的设备，所以，我们将有所选择的合理搭配每个知名品牌的强项系列，力争组合成一套完美的系统.
要出色地完成本次音响设计，必须经过严格规范，一个优质的工程更是离不开科学严谨的设计，科学的设计是参照了大量的相关标准，完成了一系列计算，掌握了全部的设备性能并结合了设计者的经验而完成的,有了科学的设计，工程的施工质量才能顺利才会得到可靠的保证。专业音响工程是一项质量因素较多;综合性很强的专业性技术工程。根据各会议室的功能、体形、空间高度及听众区域的设置等实地因素,得出这套多媒体扩声系统。
政协常委会议室
会议扩声系统由二只8寸的专业会议全频音箱作为主扩声音箱，四只高保真同轴吸顶全频音箱作为辅助扩声音箱,由调音台、均衡器、功放等设备组成其周边系统.同时也在主席前设置发言席,方便与会者做会议发言.
人大常委会议室
会议扩声系统由二只8寸的专业会议全频音箱作为主扩声音箱,四只高保真同轴吸顶全频音箱作为辅助扩声音箱,由调音台、均衡器、功放等设备组成其周边系统.同时也在主席前设置发言席，方便与会者做会议发言。
四楼（管委会)小会议室
设计了四只高保真吸顶全频音箱作为会议扩声音箱，由调音台、均衡器、功放等设备组成其周边系统.
307人大会议室
设计了四只单15寸的专业会议全频音箱作为主扩声音箱。设计了二只单12寸的专业会议全频音箱作为辅助扩声音箱，补充观众席区域的扩声，对称安装在会议室两侧墙壁上。另外设计二只单12寸返送音箱作为舞台返送音箱，安装在主席台两侧。同时也在主席前设置发言席，方便与会者做会议发言.
视频会议室
设计了二只8寸的专业会议全频音箱作为主扩声音箱，设计了四只高保真吸顶全频音箱作为辅助扩声音箱,补充观众席区域的扩声。同时也在主席前设置发言席,方便与会者做会议发言.
主楼小会议室
设计了四只高保真吸顶全频音箱作为会议扩声音箱，由调音台、均衡器、功放等设备组成其周边系统。
1.4。3、中央控制系统
根据贵单位的实际使用需求，在政协常委会议室、人大常委会议室、视频会议和307人大会议各配备了一套中央控制系统。由8寸WIFI无线彩色触摸屏实现对整个系统的集中控制.
全自动智能化设备中央集中控制系统可通过触摸式有线/无线液晶显示控制屏对几乎所有的电气设备进行控制，包括投影机、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。简单明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能，它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能，而且可以控制投影机的开关、信号的切换，还有屏幕的上升、下降,白炽灯调节、日光灯开关等等功能，免去了复杂而数量繁多的遥控器。
系统在视频显示上，依托音/视频矩阵切换器对输入的各视频信号进行统一的调配和编组处理。具体是,由2台摄像机采集到的视频信号，送入矩阵切换器输入口，DVD和录像机的音/视频信号送入切换器输入口(采用的是音/视频同步矩阵,所以DVD和录像机的音/视频都可同步输入到切换器），实物展台的信号也送入输入口.通过切换器的编组将各视频信号分别输出到投影机、监视器、录像机。而对于输入进来的音频信号则由切换器的任意一路输出给调音台.
显示系统能够实现将各种的视频（系统兼容VIDEO、S—VIDEO、Y/C色差信号)信号和计算机(兼容VGA、RGBHV分量视频信号,以及广播级的SDI信号)的显示.能够清晰播放各种DVD、VCD资料碟并可通过音响扩声系统对信号源内的音频信号进行扩声重放或实时讲解，通过中央控制系统的使用使得各个信号之间的切换简单，便利化。在使用电脑进行演讲和演示时，可通过投影系统和中央控制系统的配合将不同电脑的信号按使用需要切换至投影机进行显示，可以同时显示多台电脑信号。这样可以同时进行多内容的演示。
使用17"的彩色液晶显示器作为操作人员的监视设备，在控制室内的操作人员可过该设备，对会场内的情况进行监视和控制。并同时可以对输入的各信号源首先进行审查监测，以便随时控制。
现代的会议室越来越集成化，控制设备越来越多操作越来越繁复，为了简化使用者的操作和控制以及提高效率和操作的准确性，我们设计了一套实用、功能强大、工作稳定、使用方便并美观大方的中央控制系统.实现对各设备的统一控制。
图解
1。4.4、视频显示系统
大会议的视频显示部分由5000流明投影机、150寸电动投影幕组成.其它会议室的视频显示部分由5000流明投影机、120寸电动投影幕组成.其中投影机安装在电动投影机吊架上，电动吊架可伸缩隐藏在天花吊顶内。使用投影机时可通过遥控器升降，无需使用时可隐藏在天花吊顶内，不影响会议室整体美观。
另外，各会议室均设计单色电子会标屏，可播放会议主题、欢迎词等。其中政协常委会议室电子会标屏尺寸为5m＊0。6，人大常委会议室电子会标屏尺寸为8m*0.6，视频会议室的电子会标屏尺寸为6m＊0.6＊二道, 307人会议室电子会标尺寸为10m＊0.6m。
党委常务会议室、人大常委会议室、政协常委会议室、307人大会议室和视频会议室设计了高速全景自动跟踪摄像机，实现视频会议功能及对会场的监控。摄像机均吸顶安装在天花板上.为了方便会议室的扩容性能，其它会议均预留摄像机线路.
1.4。5、有线表决系统
人大常委会议和政协常委会议配置有表决系统。
本系统是在系统研究了《中华人民共和国全国人民代表大会和地方各级人民代表大会选举法》及其相关法律的基础上,结合商务应用需求而针对性开发的一套特别适合人大、党委、政协和地方各级政府使用的有线数字会议表决系统;windows视窗创作和人性化的人机交互功能,使用简单方便;单元之间手拉手连接，便于布线，可组成超过1000席的大系统。
系统设计符合以下标准及规范：
《广播及类似用途声系统设备互连用连接器的应用》GB/T15135-94
《电气安装工程低压电器施工及验收规范》GB50254-96
《大楼通信综合布线系统》YD/T 926.1–97
《声系统设备互连的优选配接值》GB/T14197—93
《建筑通用布线标准》ISO11801
系统特性：
1、采用独有的自动跟踪双向测算全校验和带校验多元化综合计算技术,确保计算结果准确无误;
2、数据进行多级纠错和加密处理，确保数据的安全性；
3、系统容量大，系统最大可支持超过1000人同时表决;
4、采用手拉手连接方式，便于布线.
系统功能
1、报到功能；
2、表决、选举、快速选举、评议和评分功能；
3、增补表决权功能；
系统构成：
系统主要由有线表决主控机、有线表决器、扩容主机（选配）、表决软件、会议主控计算机、显示设备和打印机等构成。整个表决过程由计算机软件控制，用表决器投票，表决结果通过大屏幕、投影仪等显示系统显示出来，结果可打印存档和刻盘，便于以后查询。
二、各会议室系统清单
政协常委会议室设备清单及技术规格附表
序号
设备名称
主要功能及技术指标
数量
单位
推荐品牌
备注

一 扩声系统

1
调音台
12个通道,4个辅助通道,6个XLR话筒接口可提供幻相供电，全部均为高品质的Neutrik接口，还带有12段的电平表,内置SPX DSP效果器
1
台
YAMAHA
Soundcraft
SOUNDTOP

2
音频处理器
2信号通道输入，4信号通道输出，采用高性能的96k24Bit模拟数字转换器,超级的音频信号处理质量，每一个输入及输出通道设有6个参量均衡器，均为+15dB增益及-30dB衰减，Q值由 0.01至 2.50，每一个输入及输出通道均设有静音键开关 （带灯显示），延时器可以选择时间或距离作为单位,方便计算，可通过附送的计算机软件连接计算机作远程操控及修改参量，可储存8个节目，每一个通道输出的压限均可以控制启动及释放时间， 和输出通道极性可以切换，RS-485远程控制功能
1
台
DESFINE
SOUNDTOP
dbx

3
均衡器
双31段图示均衡器
1
台
DESFINE
SOUNDTOP
dbx

4
DVD
专业机架式、兼容D/SVCD/VCD/CD/DVD+R/+RW,信噪比：64dB，高清接口HDMI,内置SACD、DTS、AC—3解码器
1
台
SONY
先锋
PHILIPS

5
电源时序器
能够按照系统由前级到后级的顺序逐个启动各类设备，并带有滤波;关机时则由后级到前级的顺序关闭系统设备。
1
台
SOUNDTOP
CAH
HCF

6
演讲话筒

1
支
SHURE
DESFINE
Relacart

7
无线手持话筒
手持咪的管身以坚固耐用的金属材质锌合金制造。超高频段UHF 618 – 936MHz，EIA标准1U机箱，双频道接收。明亮的LCD液晶显示,可同时显示RF和AF信号强度，发射器的电池容量；并可设定频道,频率，静音电平等功能。具有AFS自动搜索实际环境最干净的频率按键，按下AFS链3秒后，就会自动搜索及锁定工作在一个不受干扰的频道上。具有IR红外线自动对频功能，只要一按按键，就能立即使发射器自动精确锁定接收机的工作频点。稳定的PLL相位锁定振荡电路, 配合“杂音检测"静音控制功能，能有效地阻隔环境中的噪杂射频干扰。
每通道32个可调频点，双通道共64个可调频点。共有24组768个频点供用户选择。
2
套
EAW、DESFINE、β3

8
主扩声音箱
★12″二路全频，56Hz～18kHz（－3dB）,8Ω,★额定功率：350W，★灵敏度：97dB，★最大声压级：128dB，投射角度:90°×75°★提供生产厂家中国演艺协会理事会员证和演艺协会音箱一级证书
2
只
TANNOY、EAW 、community

9
辅助扩声音箱
★≤8寸同轴吸顶音箱
★频率响应：80Hz ～ 20kHz；
★最大声压级：≥113dB;
阻抗：8Ω;
★额定功率：≥120W°
4
只
MISSION、DESFINE、β3

10
主功放
★额定功率：550W×2（8Ω)，850W×2（4Ω）;桥接功率:1460W（8Ω），1920W(4Ω）；频率响应特性(1W）：20Hz～20kHz；★保护:直流保护、电路熔断器、过热保护、短路保护;机架空间：2U
1
台
MISSION、DESFINE、β3

11
辅助功放
★额定功率：200W×2（8Ω)，300W×2（4Ω)；桥接功率:650W(8Ω),950W(4Ω）；频率响应特性（1W）：20Hz～20kHz;★保护：直流保护、电路熔断器、过热保护、短路保护；机架空间：2U
2
台
audio-technica、AKG

12
监听耳机
动圈耳机,头戴式,频响范围：15—25000Hz
产品阻抗：55欧姆,灵敏度：91dB,最大功率：200mW
1
副
兴华、京华、图腾

13
机柜
2米豪华玻璃机柜
1
台
FURMEN、G＆W、隆宇

14
电源净化器
线性滤波技术 (LiFT）
系列多级保护技术 （SMP+)
极端电压自动关闭电路 （EVS）
AC零地陷污染线路保证了纯AC电源的传输
双口， 紧凑型底架 – 设计为安装离散型
1
台
YAMAHA
Soundcraft
SOUNDTOP

二 视频系统

1
投影机
★DLP*1,5000流明(ISO），分辨率XGA（1024*768)，
★对比度2500:1，风扇噪音30dB，机器净重约5。8KG；机器信号接口：输入端子：DVI—I＊1，RGB*1，S—视频＊1，视频（RCA）*1，音频（3。5）*1,音频（RCA)＊1；控制接口：RJ—45＊1,RS—232C*1；镜头:1.5—1。7(标镜） ★主动3D-Ready技术；
★极致色彩3倍速6段色轮技术；3秒快速启动；
★全密封光学系统前置灯泡更换系统；
直接断电功能,自带网络系统；支持4：3和16:9宽比和高清晰度电视/数字电视和DVD兼容.
1
台
夏普、DP、巴可

2
投影幕
幕布材质：珍珠玻纤
技术优化升级的广角技术
有效提高分辨率、对比度、色彩饱和度
★ 与LCD、DLP、CRT、LCOS及D-ILA投影机全面兼容
★ 屏幕中间亮度和边缘亮度一致，无暗角
★ 增益度： 2.0±0.5
★ 水平视角: 160°
★ 半增益视角： 58°
★尺寸120″
1
副
VIVI、 DA-LITE 、Draper

3
投影机吊架
选用名牌3C、CE认证的异步减速带电磁刹车电机，双交剪设计；装饰底板:55 X 55（cm）
电源电压: AC220V +5％ 50HZ
最大功率： 25W
负重: 30kg
行程： 1500mm
控制方式：集中控制面板、手控、无线遥控、RS—232多种控制接口
1
付
富力创达、力美、力高

4
吊架固定配件

1
套
国优

5
高清摄像头
将高质量的彩色视频摄像机与遥控平移/倾斜/缩放操作的灵活性结合起来，提供了更宽的平移/倾斜范围和更快的平移/倾斜机制，自动ICR功能、报警功能和RS-232C/422串行控制 摄像头性能 图像传感器：CCD 速率:30帧/秒 视像分辨率：752x582
2
个
SONY、ITAV、GONSIN

6
电视机
　50寸
2
台
创维、海信、TCL
自购
7
电视机推车
优质钢材、承重 ≤50kg、可调宽度： Max=750 Min=175 （mm）、托盘尺寸： 500X290 (mm）、托盘承重10kg
2
台
富力创达、力美、力高

8
监视器
　22寸电视机
1
台
创维、海信、TC

三 中央控制系统

1
中央控制系统主机
开放式的可编程控制平台，人性化的操作界面
与数字会议系统系列产品进行无缝连接,
内嵌式红外遥控学习功能，无需配置专业学习器
8路红外发射口可实现对VCR、DVD、CD、MD 放音机和投影机等的遥控
8路数字I/0控制口和8路弱继电器控制口，用以控制环境装置，诸如投影幕的上/下,窗帘的开/闭，投影机的高低，灯光开/关等
8路RS—232/422/485 控制端口,可控制视频矩阵或等离子显示等设备
提供中/英文系统设置操作及编程软件
自定义情景存贮及场景调用功能
电脑连接口usb，用于连接电脑对控制主机进行设置、监控及程序上传
1路RJ-45 接口，用于实现远程控制。
★同时支持Android和IPAD及IPHONE控制，支持WIFI双向通讯　　★支持Android和IPAD、IPHONE及ITNET-E网络控制器同时控制，支持WIFI双向通讯
★支持Android和IPAD、IPHONE的远程网络控制，支持3G及WIFI广域网和局域网控制
★8路可编程双向反馈按键，可编程宏定义按键功能指令,实现系统备份，权限的限制,按键锁定和密码设置
★30×8 LCD液晶显示面板
E-BUS总线支持
1
套
ITAV、快思聪、GONSIN

2
触摸屏
★ 采用Android2.2系统，CPU采用 Samsung S5PV210/ARM Cortex—A8处理器/最高主频1G Mhz，实现动态操作界面
★ 7英寸16：9的TFT液晶触摸屏，可视操作化更强
内置DDR 512MB + 内置闪存4G存储器
采用智能三芯锂离子电池，更高的能量密度,更高的安全性，防爆
★ 内置WiFi无线网络实现与主机进行双向通讯，WiFi无线数据下载上传
★ 用户可设置系统常用参数，支持用户自定义风格
ITAV、快思聪、GONSIN

3
无线WIFI接收器
无线WiFi接收器,电源适配器，4路LAN接口,DC12V1A
ITAV、快思聪、GONSIN

4
红外发射棒

ITAV、快思聪、GONSIN

5
系统应用软件

ITAV、快思聪、GONSIN

6
系统编程

1
套
ITAV、快思聪、GONSIN

6
电源管理器
★ 8个独立拨码开关,8个继电器工作状态指示灯, 8路独立电源开关控制。
★标准的机架式安装，1U的尺寸,机器后面自带电工排线架。
载入容量：单路功率20A，ID选择：旋转的ID切换设置网络ID身份代码,电源：24VDC网络供电,控制方法：通过独立的网络协议控制,单路或多路开关，可接ITPBII控制系统
1
台
ITAV、快思聪、GONSIN

7
AV矩阵
复合视频，支持NTSC 3。58、NTSC 4.43、PAL 和SECAM 等视频制式
立体声音频
★视频满载带宽：150MHz
音频频率响应：20Hz～20KHz
支持前面板手动切换控制
支持RS—232控制协议
★LCD同步操作显示功能
★断电现场切换记忆保存功能
键盘锁定、密码设置等安全权限控制
多模式存储及调用功能
★视频接口采用BNC,音频接口采用RCA
★采用抗干扰抗静电的全铝制机箱
★支持信号查询功能
★支持操作指引功能
1
台
ITAV、快思聪、GONSIN

8
VGA矩阵
支持VGA～UXGA 视频信号
立体声音频(限带音频型号）
★视频满载带宽:350MHz
音频频率响应：20Hz～20KHz（限带音频型号）
支持前面板手动切换控制
支持RS-232控制协议
★LCD同步操作显示功能
★断电现场切换记忆保存功能
键盘锁定、密码设置等安全权限控制
多模式存储及调用功能
★LED操作指引
★信号反馈功能，可自动识别信号进行操作
★信号查询功能
★拉丝铝制箱体,更好的保护设备电路
1
台
ITAV、快思聪、GONSIN

四 有线表决会议系统

1
表决会议主机
★主机内置移频处理器,只需按FSC按键就可以有限度地防止啸叫;
★内置4×1+1视频矩阵;内部集成了视频切换主机，在不连接电脑及不外加其他控制设备的情况下，依然可以实现摄像跟踪。支持带全景预置位。提供彩页或相关证明文件并盖厂家公章证明; 输出安全电压24伏直流电源,供讨论单元使用，确保与会者的使用安全。 脱机状态下具有：限制发言模式(Auto）、先进先出模式(FIFO）、申请等待模式（Operator），适合各种场合的会议使用。
4、可设置同时开启的单元数量,在1/2/3/4个之间选择.
6、设备可支持4台高速球机和全景预置位。
7、内置4路单元输入口,可以连接4路数字讨论单元，
8、内置高低音补偿功能，可对高音和低音进行补偿,以实现完美的音质。
9、可设定副主席单元，最多可同时设置10个副主席.
10、RS232通讯方式连接电脑，可通过软件控制管理话筒。
11、五路RS485输出，连接一体化智能摄像机及摄像控制键盘
13、系统支持四种表决模式:表决模式、选举模式、评议模式、快速选举模式.
14、视频切换主机输入:BNC头4路输入 1Vp—p 75Ω
15、视频切换主机输出:RCA头2路输出 1Vp—p 75Ω
16、主控机内置4路8针会议讨论表决单元输入口，可以连接4路数字8针会议单元，系统主控机标准挂载单元数量为70个,带扩容主控机扩展接口,扩容后最多可挂载1000个会议单元；
17、响应时间≤2S（100台会议单元的情况下）
★提供所投产品生产厂家的ICCA会员证书、3C证书、CE证书、FCC证书、ISO证书、第三方机构产品检验报告.
1
台
GONSIN
ITAV
DIS

2
扩容主机
◆与主控机配合实现扩展单元容量功能；
◆1个8(或13）针接口与主控机级联;
◆1个8（或13)针接口与下一台扩展主机级联.
最大功率:300W
电源:AC110/220V±10%，50/60Hz
标准容量:60～70台（挂载的单元不同容量不同）
尺寸（长×宽×高):485mm×325mm×90mm
重量:14Kg
工作温度：0～45℃
1
台
GONSIN
ITAV
DIS

3
讨论表决主席单元
主席单元除具有代表单元全部功能外，还具有以下功能：(其它功能请参照讨论表决代表单元）
1、主席单元可以自由开启,不受话筒开启数量的限制；
2、具有主席优先键功能,可以关闭正在发言的代表单元。
★提供所投会议系统生产厂家的ICCA会员证书、3C证书、CE证书、FCC证书、ISO证书、第三方机构产品检验报告。
1
个
GONSIN
ITAV
DIS

4
讨论表决代表单元
★1、单元面板自带“YES1(赞成）”“ABST2（弃权）”“NO3（反对）”“4"“5”按键，共5个表决键，可实现5键表决。可以完成议案表决、人事选举、评议等功能。 ★2、选举：从多个候选人中选出一个或几个当选人，具有“等额选举”、“差额选举”和“快速选举"功能； ★3、表决：代表投“赞成”、“反对”或“弃权”票，计算机自动统计和显示结果；
具有单选表决和多选表决功能以及第一次按键有效或最后一次按键有效。 ★4、评议:4键评议.对某个工作或某个事项投“满意(称职）、基本满意(基本称职）、不满意（不称职）、弃权”票，软件自定义评议的方式；
5、可进行表决、选举、快速选举、评议四种方式的表决
6、高指向性会议单元,有效防止反馈,
7、单元拾音距离可达600mm,无需刻意靠近话筒说话，咪头带有发言指示灯圈。
8、单元带有液晶显示屏,液晶动态显示表决和讨论进程（如显示请报到、已报到；请表决、已表决；申请发言等信息）。
9、单元具有会议报到功能
10、电路板采用防腐防潮防变形工艺，电子元件均采用高可靠进口器件或业界知名元器件,线路间距0.3MM以上,可以抵抗30000V静电。安装方式:台式 ★拾音距离:600mm，提供彩页或相关证明文件并盖章，提供所投会议系统生产厂家的ICCA会员证书、3C证书、CE证书、FCC证书、ISO证书、第三方机构产品检验报告。
69
个
GONSIN
ITAV
DIS

5
会议表决软件
会议管理系统软件具有会议报到管理、表决管理、讨论管理、自动摄像跟踪管理、音视频信号切换管理、文稿提示管理等功能于一体,集成度高，数据统一，功能强大。软件分为会前准备、召开会议及会后处理三大部分：
1、会前准备：会前准备主要是会议信息的录入，一个会议只保存所属会议的信息，其他会议的信息不包括在本会议中。其功能包括：会议信息设置、设备管理(串口设置、表决讨论设备初始化、报到信息初始化、录像卡设置等等)、人员信息管理、议题议案管理、大屏定制、主席屏定制、报到机屏定制、打印输出定制等。
2、召开会议：设置好信息后，开始开会，其功能包括：设备联机、设备检测、会标显示、议题显示、会议报到、补报销报、会议表决/评议/选举/评分/快选、结果显示等。3、会后处理: 会议完毕,进入会后信息处理,其功能包括：会议信息保存/调用（保存该会议所有信息，其他会议不能显示该会议信息）、代表信息管理、报到信息管理（名单统计、人员查询、人数打印、报告打印等)、表决结果打印管理(表决、评议、选举、评分结果查询打印）、用户信息管理等。
1
套
GONSIN、ITAV、DIS

6
专用连接线
专业会议延长连接线
100
米
GONSIN、ITAV、DIS

五 电子会标系统

1
φ5单基色显示屏
φ5单基色
3
m2
新亚胜、怡信、明和

2
边框
铝合金
11.2
m
新亚胜、怡信、明和

3
字幕控制软件
字幕编辑管理
1
套
怡信、明和

4
控制PC

1
台
联想、同方、DELL

六 线材及配件

1
音箱线
2＊2.0
300
米
国产优质

2
话筒线

400
米
国产优质

3
电源线
RVV3＊2.5
100
米
国产优质

4
电源线
RVV3＊1。5
100
米
国产优质

5
VGA线

100
米
国产优质

6
视频线
144网
200
米
国产优质

7
接插件

1
批
国产优质

8
话筒地插

4
个
国产优质

9
电源地插

3
个
国产优质

10
VGA地插

4
个
国产优质

11
VGA墙插

4
个
国产优质

12
无线话筒三角支架

4
个
国产优质

13
中控控制线
CAT5
1
箱
国产优质

14
PVC管材
φ25
1
批
国产优质

15
KGB金属管
φ25
240
米
国产优质

人大常委会议室主要设备清单及技术规格附表
序号
设备名称
主要功能及技术指标
数量
单位
推荐品牌
备注

一 扩声系统

1
调音台
12个通道,4个辅助通道,6个XLR话筒接口可提供幻相供电，全部均为高品质的Neutrik接口,还带有12段的电平表,内置SPX DSP效果器
1
台
YAMAHA
Soundcraft
SOUNDTOP

2
音频处理器
2信号通道输入，4信号通道输出，采用高性能的96k24Bit模拟数字转换器,超级的音频信号处理质量，每一个输入及输出通道设有6个参量均衡器，均为+15dB增益及—30dB衰减，Q值由 0.01至 2.50，每一个输入及输出通道均设有静音键开关 （带灯显示），延时器可以选择时间或距离作为单位，方便计算，可通过附送的计算机软件连接计算机作远程操控及修改参量，可储存8个节目,每一个通道输出的压限均可以控制启动及释放时间, 和输出通道极性可以切换,RS-485远程控制功能
1
台
DESFINE
SOUNDTOP
dbx

3
均衡器
双31段图示均衡器
1
台
DESFINE
SOUNDTOP
dbx

4
DVD
专业机架式、兼容D/SVCD/VCD/CD/DVD+R/+RW，信噪比:64dB，高清接口HDMI,内置SACD、DTS、AC-3解码器
1
台
SONY
先锋
PHILIPS

5
电源时序器
能够按照系统由前级到后级的顺序逐个启动各类设备，并带有滤波;关机时则由后级到前级的顺序关闭系统设备。
1
台
