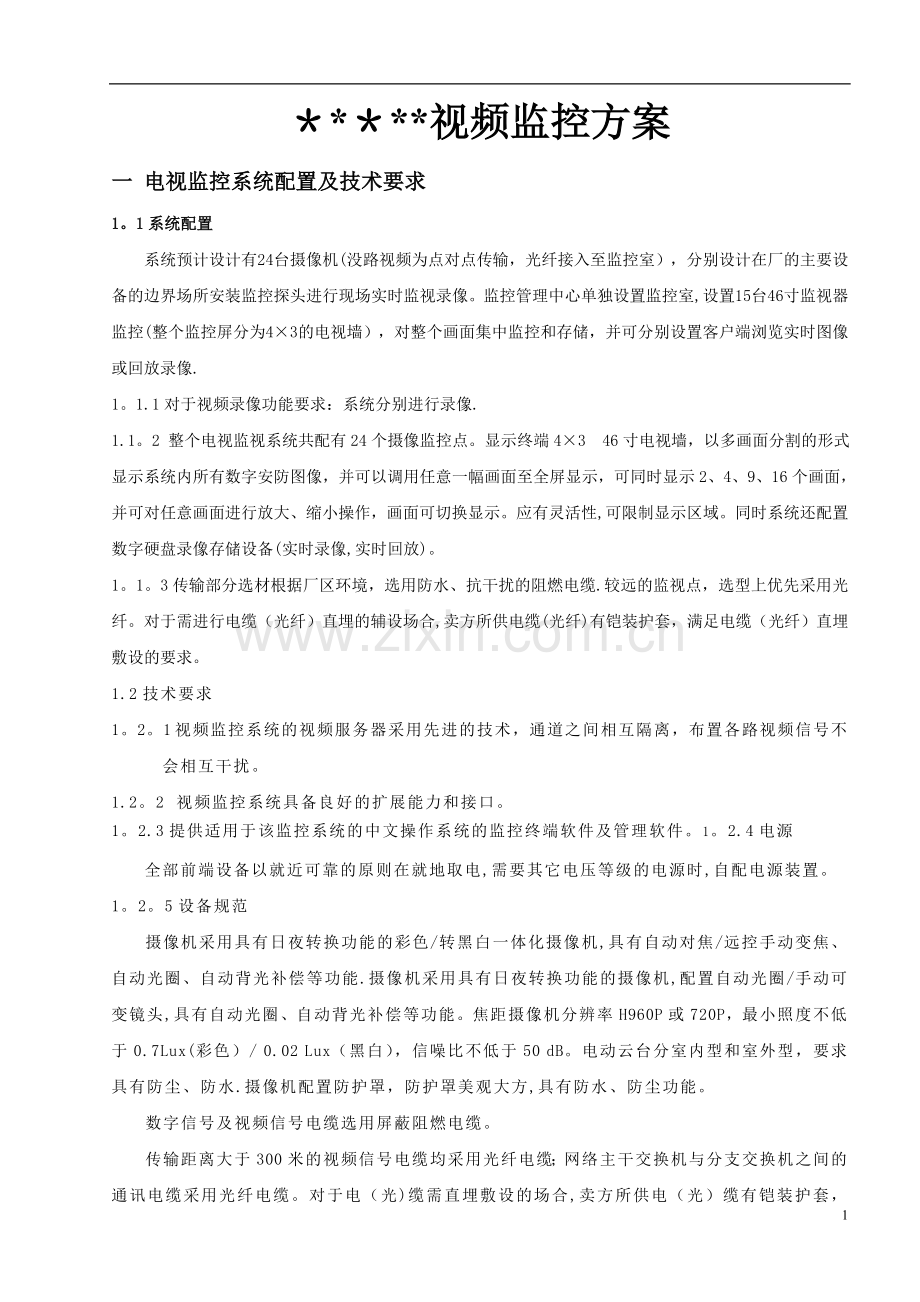

1、 *视频监控方案一 电视监控系统配置及技术要求1。1系统配置系统预计设计有24台摄像机(没路视频为点对点传输,光纤接入至监控室),分别设计在厂的主要设备的边界场所安装监控探头进行现场实时监视录像。监控管理中心单独设置监控室,设置15台46寸监视器监控(整个监控屏分为43的电视墙),对整个画面集中监控和存储,并可分别设置客户端浏览实时图像或回放录像.1。1.1对于视频录像功能要求:系统分别进行录像.1.1。2 整个电视监视系统共配有24个摄像监控点。显示终端43 46寸电视墙,以多画面分割的形式显示系统内所有数字安防图像,并可以调用任意一幅画面至全屏显示,可同时显示2、4、9、16个画面,并可对
2、任意画面进行放大、缩小操作,画面可切换显示。应有灵活性,可限制显示区域。同时系统还配置数字硬盘录像存储设备(实时录像,实时回放)。1。1。3传输部分选材根据厂区环境,选用防水、抗干扰的阻燃电缆.较远的监视点,选型上优先采用光纤。对于需进行电缆(光纤)直埋的辅设场合,卖方所供电缆(光纤)有铠装护套,满足电缆(光纤)直埋敷设的要求。1.2技术要求1。2。1视频监控系统的视频服务器采用先进的技术,通道之间相互隔离,布置各路视频信号不会相互干扰。1.2。2视频监控系统具备良好的扩展能力和接口。1。2.3提供适用于该监控系统的中文操作系统的监控终端软件及管理软件。1。2.4电源全部前端设备以就近可靠的原
3、则在就地取电,需要其它电压等级的电源时,自配电源装置。1。2。5设备规范摄像机采用具有日夜转换功能的彩色/转黑白一体化摄像机,具有自动对焦/远控手动变焦、自动光圈、自动背光补偿等功能.摄像机采用具有日夜转换功能的摄像机,配置自动光圈/手动可变镜头,具有自动光圈、自动背光补偿等功能。焦距摄像机分辨率H960P或720P,最小照度不低于0.7Lux(彩色)/ 0.02 Lux(黑白),信噪比不低于50 dB。电动云台分室内型和室外型,要求具有防尘、防水.摄像机配置防护罩,防护罩美观大方,具有防水、防尘功能。数字信号及视频信号电缆选用屏蔽阻燃电缆。传输距离大于300米的视频信号电缆均采用光纤电缆;网
4、络主干交换机与分支交换机之间的通讯电缆采用光纤电缆。对于电(光)缆需直埋敷设的场合,卖方所供电(光)缆有铠装护套,且满足相关直埋敷设的要求。1。3视频监控系统功能1.3。1实时监视功能在每个监视点,通过控制主机或操作切换设备及显示器,操作人员能监视接入控制主机的有关监视区域的视频图像,所显示的画面是实时的、操作界面为全中文。显示器均可按预置设定的流程成组(如四画面一组)或单独自动巡视各监视区域,也可手动定点监视重要区域。在每路视频图像上,均能叠加日期、时间、摄像头号、监视区域名称等.对单路、多路图像的清晰度、色调饱和度、对比度、分辨率等设置连续可调,每一路图像可单独调整清晰度、灰度等级、色彩饱
5、和度、分辨率。在每个监视点,通过控制主机及显示器,操作人员可对摄像机及云台进行远程控制.操作人员可以在任意一个显示画面上显示任意一个摄像机的图像,或对所有的图像根据预制设定进行单画面轮流巡检,也可以进行四画面分组巡检.1。3。2动态存储功能系统满足多画面同步实时画面存储,提供多种画面存储方式,可根据不同区域的防护要求进行设置,达到画面清晰,画面存储介质安全,可靠,存储内容可保留足够时间以待事故时检索。用户可以自己定义画面存储的起始时间、画面存储时间间隔等.所有的画面存储资料可以存储在硬盘内,也可以通过硬盘进行备份设置。系统可以根据不同的要求进行不同等级的画面存储,图像数据保留的时间长短可以根据
6、需求分别予以设定.画面存储资料具有通用的存储格式,可以备份。1。3.3历史画面回放功能具备按存储时的图像质量进行回放的能力,回放品质能达到画面清晰。1。3。4系统各监视器显示的画面可通过软件设置完成.1。3。5通用巡视:摄像机切换序列或成组切换摄像机组,可在任意时间调用到任意监视器、监视器组上显示。1.3。6成组切换:将一组(场景相关的)摄像机组同时切换到一组相邻的监视器组上显示。1。3。7屏幕显示:在每路摄像机视频信号上可插入显示日期/时间、摄像机号、报警状态及16字符用户可编程标题。1。4视频服务器具有画面分割、云台和镜头的控制、数字化存储及网络化视频信号传输功能。该主机可同时显示1、4、
7、9、16个画面,并可对任意画面进行放大、缩小操作,画面可切换显示;可对摄像机的云台和变焦镜头进行操控;视频服务器的视频输入来自现场摄像机。1。5 网络拓扑图二 工程实施1、概述本工程用户希望达到的目标为:建立一套先进、完善的厂区视频监控系统;针对厂区外围的各安全出口实施实时监控,录制人员出入情况及数据、图像调取查询。2、工程施工总则2。1施工方案设计依据民用建筑电气设计规范 JGJ/T 1692民用闭路监视电视系统工程技术规范GB/T 5019894智能监控工程程序和要求 GA/T 75-94 GA/T 7494 智能监控系统通用图形符号2。1。1家属区监控布线施工方案确定工程项目小组对施工现
8、场进行勘测,结合施工图纸,确定施工方案;用户组织有关领导和技术人员对施工方案进行评定。项目经理组织施工人员、工程所需材料,依据双方签定的施工方案和施工图纸进行施工在施工过程中由项目经理做好施工日志,更准确的把握好施工质量、进度;整个工程竣工后,由项目经理向业主单位提交工程验收申请,组织双方有关人员对工程进行验收、评审;关于施工的几个需要说明的重要问题本方案的设计是根据业主单位目前的需求,由业主单位和本公司双方共同商定,方案的执行需经过双方的同意;本方案包括施工的内容及方法。内容主要有:管道预埋敷设、线缆敷设、设备安装系统联调等,具体内容详见后面的文字描述。业主单位如需更改设计(监控点数量、布线
9、位置等),应提前书面通知施工单位,以便施工单位施工;并做好施工变更签证,以作为竣工后验收的依据.在施工当中做好随工验收记录,以作为竣工后验收的依据。本公司施工项目小组严格按照本施工方案进行施工,若遇到不可预见的情况发生,由项目组长和本公司的项目副组长共同协商解决,并做好记录签证。关于施工工期:施工的工期按“施工进度计划”进行,如果在实际施工当中受到甲方其他土建、装修等工程的影响,导致暂时停工的,工程工期将顺延.本方案未涉及的内容,由双方协商解决,并填写补充方案.2。2施工现场配合2.2。1施工现场要求业主向我方提供已完工部分工程的图纸及相关资料。业主向我方说明有关的现场规章制度。我方严格遵守施
10、工现场的各种规章制度。2.2。2施工现场协调业主单位应指定专人负责与我方项目经理联系.我方将积极主动与业主单位做好配合工作,配合施工现场各方的管理工作、组织协调、施工进度。业主单位派人员协助我方现场勘察工作。2.3施工现场勘察2.3。1现场勘察内容对布线各部位的所有出入口的位置、安装位置、用途、数量、重要程度、要进行勘察记录;勘察现场确定安装点的位置,监视范围和图像质量符合要求,方可作为预定安装位置;对安装高度、 出线口的基本位置应做标记;2.3。2勘察记录勘察后要按有关规定和现场实际情况绘制以下工程图,图上标明有关尺寸,图形符号应按规定绘制.各种器材、设备的数量和安装位置平面图。中心控制室平
11、面布置图以及控制室管线进出位置图。勘察后应填写勘察记录,勘察记录应作为正式文件存档,并有甲、乙双方技术负责人签字。3工程施工流程3.1线缆的敷设和保护3.1。1线缆的敷设:线缆的型号、规格应与设计规定相符.线缆的布防应自然平直,不得产生扭绞、打圈接头等现象,不应受到外力的挤压和损伤。线缆两端应贴有标签,应标明编号,标签书写应清晰、端正和正确。线缆的弯曲半径应符合下列规定:电缆的弯曲半径至少为电缆外径的610倍。主干对绞电缆的弯曲半径至少为电缆外径的10倍.光缆的弯曲半径至少为光缆外径的15倍。电源线、各种线缆应分隔布放。线缆间的最小净距符合设计要求。线缆与电力线最小净距单 位范 围条 件最小净
12、距(mm)380V2kV。A380V2.55kV.A380V5kV。A电缆与电力电缆平行敷设130300600有一方在接地的金属槽道或钢管中70150300双方均在接地的金属槽道或钢管中注80150注:双方都在接地的金属槽道或钢管中,且平行长度小于10米时,最小间距可为10mm.3.1.3布放电缆管道面积利用率:管 径管 道 面 积内 径(mm)内径截面积(mm2)A=0。79D2A(面积)D(管内径)最大占用面积布放一根电缆截面利用率为53(mm2)布放两根电缆截面利用率为!31(mm2)布放三根以上电缆截面利用率为40%(mm2)15.80197104627820。903451831071
13、3826。6055929617322435。1097351630238940。90132270141052952。502177115467587162.70310616469631242线缆外径为5.6mm,截面积为:A=0.79D2=25mm23。1。4电缆布放最大数量:管内径(mm)布放电缆数量(根)15。80320.90526。60935.101540.902152.50343.2安装说明3。2。2水平布线水平布线系统主要包括从现场设备到中心主机的走线路由,水平配线系统的总体施工要求如下:布线过程中缆线的施工应尽量避免扭绞、打圈接头等现象,不应受到外力的挤压和损伤;线路的走线要作好外观防
14、护、防雨、防火、防鼠。户内使用线槽保护,户外线管保护。缆线两端应贴有标签,应标明编号,标签书写应清晰、端正和正确;缆线终接后,应有余量,水平配线系统在设备端预留的线长为30cm80cm,管理配线端预留的线长为3-5m;各种端接设备应接触良好;3。2。3设备中心设备中心布线主要包括监控中心的走线路由,施工要求如下:设备间应提供不少于一个220V、10A带保护接地的单相电源插座。设备工作台及控制箱安装完毕后,垂直偏差度应不大于3mm,安装位置应符合设计要求。各种设备安装符合有关规定的技术要求。3.2。5前端设备的安装一般要求按安装图纸进行安装。安装前应对所装设备通电检查。安装质量应符合电气装置安装
15、工程及验收规范的要求。摄像机的安装1) 安装前应对摄像机进行检测和调整,使摄像处于正常工作状态。2) 摄像机应牢固地安装在云台上或固定位置上,所留尾线长度以不影响摄像机为宜,尾线须加保护措施.3) 摄像机安装过程中尽可能避免逆光摄像。4) 在搬动、安装摄像机过程中,不得打开摄像机镜头盖。5) 安装固定摄像机时,可参考以上要求。3。2.6中心控制设备的安装监视器的安装监视器应端正、平稳安装在监视器机柜(架)上。应具在良好的通风散热环境。2) 主监视器距监控人员的距离应为主监视器荧光屏对角线长度的46倍。3) 避免日光或人工光源直射荧光屏。荧光表面背景光照度不得高于100Lx。4) 监视器机柜(架
16、)的背面与侧面距墙不应小于0。8m。控制设备的安装1) 控制台应端正、平稳安装,机柜内设备应安装牢固,安装所用的螺钉、垫片、弹簧、垫圈等均应按标装好,不得遗漏。2) 控制台或机架柜内插件设备均应接触可靠,安装牢固,无扭曲,脱落现象。3) 所有引线设备连接时,均要留有余量,以便维修和管理.4工程施工计划进度4.1工程准备1人员配备:项目经理,工程小组成员。项目经理:1人,由具备丰富监控系统施工集成经验、较强的工程组织能力的工程师担任,主要负责协调与业主单位的关系,组织施工人员按计划进行工程施工,对施工质量、是否按期完工、以及施工记录负责.工程小组:配备46人,工程小组成员中配备安装人员、调试人员
17、等。2材料准备:由施工单位根据与业主单位签定合同中的材料清单定购。3设备检验:对购买的材料设备进行测试检验,同时做好检验记录以保证安装的设备中不出现次废品.对于核心控制设备,对其软件按应用的具体实际情况进行设置调通。4.2工程布线4。2.1保护管在办公楼内水平布线在吊顶内部分采用PVC管保护,在墙壁垂直使用明线方式。摄像机与线槽/线管之间、机柜与线槽/线管之间的线缆选用软质塑料套管保护。4。2。2走线管内或线槽内的穿线要求在穿线前管内无铁屑及毛刺,切断口应锉平,管口应刮光;导线在管内或线槽内不应有接头或扭结,导线的接头应在接线盒内焊接或用端子连接;穿管绝缘导线或电线的总截面积不应超过管内截面积
18、的60%,敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的70;在中心管理室内的布线采用地槽或墙槽时,电缆应从机架、控制台底部引入,将电缆顺着所盘方向理直,按电缆的排列次序放入槽内,拐弯处应符合电缆曲率半径要求;电缆离开机柜时,应在距起弯点10mm处成捆空绑,根据电缆的数量应隔100-200mm空绑一次;采用活动地板时,电缆在地板下可灵活布放,并应顺直无扭绞,在引入机架和控制台处还应成捆绑扎。4。2。3接地为保证系统中电子/电气设备的正常运行及降低系统噪声,应进行保护接地,即将设备的金属外壳如机柜、面板用导线与接地端子板(在原有的供电接地系统已存在的情况下)连接.4.3设备
19、安装4。3。1前端设备的安装安装前的检查:将各类设备逐个进行检测和粗调,保证各类设备处于正常工作状态或能满足使用要求后方可安装。安装注意事项:连接各类设备的线缆要留有一定的余量,不得影响设备的运行及以后的维护;设备的各种接线均应固定,设备安装牢固,外观和性能要满足行业和国家的有关标准.4。3。2管理中心系统主设备的安装系统主设备应放置于订做的机柜中,机柜的摆放综合考虑出线的便捷和整体的美观;控制柜台台面水平,台内接插件和设备接触应可靠,安装应牢固;监视器/显示器的放置应使屏幕不受外来光直射;系统主机的外部可调部分应暴露在便于操作的位置,可加保护盖。4。4现场调试各个功能模块分别调通,测试现场系
20、统的各项功能并做好调试记录。4。5系统联调在管理中心和各辅助中心及各功能模块与中心连接进行通电调试并记录。4。5操作培训 对业主的操作员进行培训(详见售后服务)。4.6验收资料准备-系统试运行阶段系统软件的使用手册、设备的安装、验收、操作和维护手册、培训教材、工程竣工报告等相关资料。4.7工程验收由设计施工单位和业主单位根据系统的设计方案对系统的各项功能、性能进行验收检查.4.8工程进度表 天1。工程准备(2)2。工程布线3.设备安装4。现场调试5。系统联调6。验收资料准备系统试运行阶段第三章 工程实施管理1、项目质量管理视频监控系统实施遵从我方制定的一系列规范化管理规定,各个阶段、各个步骤的
21、工程实施都必须依据或提交相应的文档记录。与本工程有关的项目规范管理相关文档主要包括以下一些文件:1. 设备验货表、材料验货表(附录一)2. 系统施工日志(附录二)项目规范化文档与各实施步骤的对应关系见下表所示:2、项目成功实施的保障措施我方将从管理要素和物质要素两方面采取有效措施,确保综合布线系统的成功实施。管理要素建立强有力的指挥体系,对工程实施的各种资源进行宏观调控,解决工程实施的重大,决策性问题。建立高效的项目运作结构,各职能项目分工明确,在项目领导小组组织,协调下共同完成综合布线系统的实施。加强双方的沟通,合作双方的深入了解,互相信任可以避免无谓的消耗。物质要素我方将确保投入到项目中的
22、人力资源的数量和质量,以保证工程的按时,按质完成。我方将对工程到货情况进行严密监控,确保工程实施的物质基础准时到位。为此我们提出以下四个方面的保障措施:2.1技术措施采用先进的技术可靠的产品和材料配备高水平的熟练工程技术人员设立项目技术委员会,解决疑难问题公司本部综合技术后盾支持2。2人员保证配备实力雄厚的技术队伍,工程实施力量充足根据需要可随时调整更适合的人员参与工作,后备人员充足2.3组织管理措施建立健全的工程领导小组、项目组、协作组等项目组织建立完善岗位责任制制定了切实可行满足工程要求的实施计划有多年组织管理工作经验2.4质量保证体系实行全员质量管理制度设立项目质控小组,主抓工程质量2.
23、5协作关系保证我公司和监控设备厂商建立了非常好的合作伙伴关系,工作协同一致我公司注重外部协作关系,善于尊重别人,将会与用户、项目中其它施工单位搞好关系,保证工作顺利进行.三 工程设计方案3。1设计思路针对本次项目设计,前端设备设计为点对点的光纤传输,所有的数字摄像机经过光纤收发器,通过光纤传输至后端监控室。所有的视频信号存储于后台硬盘录像机,通过视频服务器及监控软件解码至43的显示大屏。显示大屏对所有前端视频信号做显示,可讲视频信号分屏显示。3.2 设备清单序号产品代码规格型号单位数量备注1视频监控部分高清红外枪型摄像机台1海康威视高清红外球机台1海康威视2公用设备124路数字硬盘录像机DS8
24、624N台1海康威视硬盘3T块1希捷高清解码器台1海康威视监控管理软件套1海康威视视频矩阵切换器DS6308D台1海康威视操作电脑(含显示器)联想台1国产32路中心交换机千兆台1国产8路交换机千兆台1国产光电转换器千兆对1国产液晶拼接屏46寸台1国产LED补光灯个1国产网线6类网线批1满足需要光纤单模4芯铠装光纤批1满足需要电源线KVV21.5批1满足需要室外立杆3.5米批1国产就地电源箱400400200批1国产室外配电箱200200100批1国产光纤盒4口批1国产光纤盒12口批1国产耦合器FC批1国产尾纤批1国产光纤熔接批1安装材料批1安装辅材批1电视墙批13。3推荐品牌参数:3。3。1
25、200万网络红外球DS-2DE7220IWASmart功能 Smart跟踪:支持手动跟踪、全景跟踪、事件跟踪等多种跟踪方式并支持多场景巡航跟踪功能 Smart侦测:支持人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测功能 Smart录像:支持断网续传功能保证录像不丢失,配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放 Smart图像增强:支持透雾、强光抑制、电子防抖、Smart IR防红外过曝技术 Smart编码:支持低码率、ROI感兴趣区域增强编码、S
26、VC自适应编码技术 Smart报警:支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能红外功能 采用高效红外阵列,低功耗,照射距离达180m 红外灯与倍率距离匹配算法,根据倍率及距离调节红外灯亮度和角度,使图像达到理想的状态 内置热处理装置,降低球机内腔温度,防止球机内罩起雾 恒流电路设计,红外灯寿命达3万小时系统功能: 支持H。265高效压缩算法,极大降低码率,最大支持1920x108060fps实时画面输出 精密电机驱动,反应灵敏,运转平稳,精度偏差少于0.1度,在任何速度下图像无抖动 支持标准的API开发接口,支持海康SDK、ONVIF、CGI、PSIA、GB
27、/T28181和E家协议接入 支持RS485控制下对HIKVISION、PelcoP/D协议的自动识别 支持三维智能定位功能,配合DVR/客户端软件/IE可实现点击跟踪和放大 支持系统双备份功能,确保数据断电不丢失 支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态 防雷、防浪涌、防突波,IP66防护等级 支持定时任务功能,多种定时任务模式可选机芯功能: 20倍光学变倍,16倍数字变倍 支持自动光圈、自动聚焦、自动白平衡、背光补偿、宽动态、3D数字降噪 支持区域曝光、区域聚焦功能 支持超低照度,0。02Lux/F1。6(彩色),0。002Lux/F1。6(黑白) ,0 Lux with
28、 IR 支持隐私遮蔽,多区域可设网络功能: 支持以太网控制,同时支持模拟输出 最大支持128G的Micro SD/SDHC/SDXC卡存储 支持三码流技术,每路码流可独立配置分辨率及帧率 支持H。265/H。264/MJPEG视频压缩算法,支持多级别视频质量配置 支持PCM高品质音频编码 支持NAS存储录像,录像可断网续传,最高可支持8个NAS盘 支持三级用户权限管理,支持授权的用户和密码,支持HTTPS加密和IEEE 802。1x网络访问控制、IP地址过滤 支持1路音频输入和1路音频输出云台功能: 水平方向360连续旋转,垂直方向290(-1090可选),无监视盲区 水平预置点速度最高可达2
29、40/s,垂直预置点速度最高可达200/s 水平键控速度为0.1 160/s,垂直键控速度为0.1 120/s 支持300个预置位,并具有预置点视频冻结功能 支持8条巡航扫描,每条可添加32个预置点 支持4条花样扫描,每条路径记录时间大于10分钟 支持比例变倍功能、守望功能 支持报警功能,内置7路报警输入和2路报警输出,支持报警联动功能3.3.2 高清解码器DS-6416HD-T功能特性强大的解码显示能力 支持畅显功能; DS-6401HD-T支持HDMI、VGA、BNC三种输出接口; DS6404HD-T、DS6408HDT、 DS-6410HD-T、DS-6412HDT、DS6416HDT
30、/GD支持DVI(可以转HDMI或者VGA)、BNC两种输出接口。 DVI、HDMI、VGA输出分辨率最高都支持19201080; 支持H.264、MPEG4、MPEG2等主流的编码格式; 支持PS、RTP、TS、ES等主流的封装格式; 支持H.264的Baseline、Main、Highprofile编码级别; 支持G.722、G。711A、G。726、G。711U、MPEG2-L2、AAC音频格式的解码; DS6401HDT支持1路800W,或2路500W,或3路300W,或4路1080P,或8路720P,或16路4CIF及以下分辨率;DS-6404HDT支持2路800W,或4路500W,
31、或6路300W,或8路1080P,或16路720P,或32路4CIF及以下分辨率; DS6408HDT支持4路800W,或8路500W,或12路300W,或16路1080P,或32路720P,或64路4CIF及以下分辨率;DS6410HD-T支持5路800W,或10路500W,或15路300W,或20路1080P,或40路720P,或80路4CIF及以下分辨率;DS-6412HDT支持6路800W,或12路500W,或18路300W,或24路1080P,或48路720P,或90路4CIF及以下分辨率;DS6416HD-T支持8路800W,或16路500W,或24路300W,或32路1080P,
32、或64路720P,或100路4CIF及以下分辨率; DS-6404HDT支持1*2、13、14、2*1、22的大屏拼接;DS6408HDT支持12、1*3、1*4、21、22、2*3、24、32、4*2的大屏拼接; DS6410HDT支持1*2、13、14、2*1、22、2*3、24、25、32、33、42、52的大屏拼接;DS6412HD-T支持12、1*3、1*4、2*1、22、2*3、24、2*5、3*2、33、34、42、4*3、52的大屏拼接;DS6416HDT/GD支持12、13、1*4、2*1、22、2*3、2*4、2*5、32、3*3、3*4、3*5、42、4*3、44、52的
33、大屏拼接。多元化的解码控制模式 支持接入VGA、DVI信号实现上墙显示(仅DS6404HD-T、DS6408HDT、DS6410HD-T、DS-6412HDT、DS-6416HDT/GD支持); 支持主动解码和被动解码两种解码模式; 支持远程录像文件的解码输出; 支持HiDDNS功能; 支持直连前端设备解码上墙和通过流媒体转发的方式解码上墙; 支持零通道解码、本地源、流ID模式取流解码、HiDDNS取流解码; 支持使用URL方式从编码设备取流解码; 支持透明通道传输,可远程控制DVR或DVS上连接的云台; 支持语音对讲。 支持智能模式,支持智能码流解码显示,支持区域入侵等9种智能行为分析,智能回放,智能事件报警抓图丰富的集成能力 支持国标GB28181协议接入设备; 支持ONVIF标准协议接入设备; 支持RTPRTSP协议进行设备预览; 支持平台以SDK方式集成设备。完备的运维管理 支持WEB方式访问、配置和管理; 支持远程获取和配置参数,支持远程导出和导入参数; 支持远程获取系统运行状态、系统日志; 支持远程重启、恢复默认配置、升级等日常维护。13
