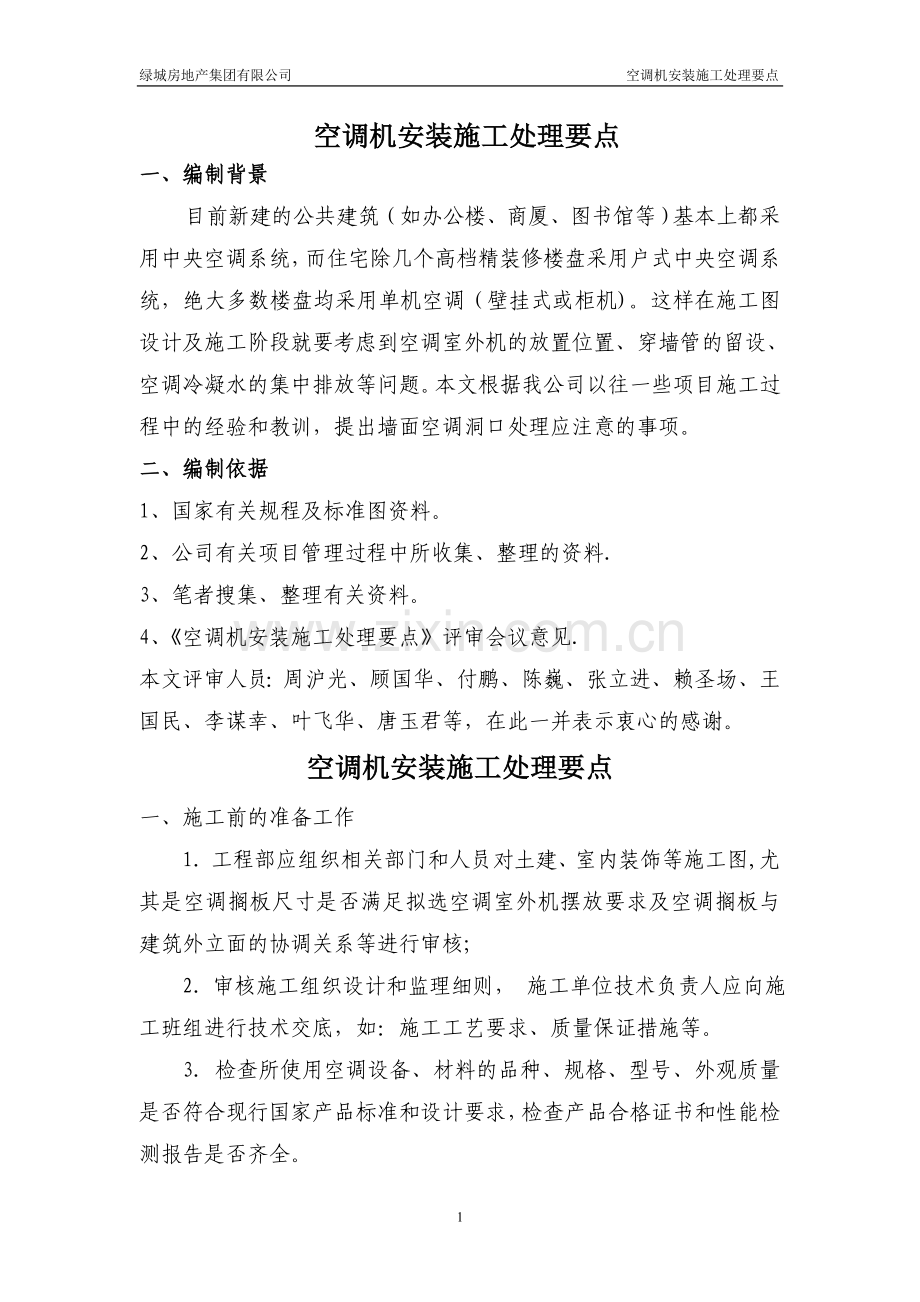

绿城房地产集团有限公司 空调机安装施工处理要点
空调机安装施工处理要点
一、编制背景
目前新建的公共建筑（如办公楼、商厦、图书馆等）基本上都采用中央空调系统，而住宅除几个高档精装修楼盘采用户式中央空调系统，绝大多数楼盘均采用单机空调（壁挂式或柜机)。这样在施工图设计及施工阶段就要考虑到空调室外机的放置位置、穿墙管的留设、空调冷凝水的集中排放等问题。本文根据我公司以往一些项目施工过程中的经验和教训，提出墙面空调洞口处理应注意的事项。
二、编制依据
1、国家有关规程及标准图资料。
2、公司有关项目管理过程中所收集、整理的资料.
3、笔者搜集、整理有关资料。
4、《空调机安装施工处理要点》评审会议意见.
本文评审人员：周沪光、顾国华、付鹏、陈巍、张立进、赖圣场、王国民、李谋幸、叶飞华、唐玉君等，在此一并表示衷心的感谢。
空调机安装施工处理要点
一、施工前的准备工作
1．工程部应组织相关部门和人员对土建、室内装饰等施工图,尤其是空调搁板尺寸是否满足拟选空调室外机摆放要求及空调搁板与建筑外立面的协调关系等进行审核;
2．审核施工组织设计和监理细则， 施工单位技术负责人应向施工班组进行技术交底，如：施工工艺要求、质量保证措施等。
3．检查所使用空调设备、材料的品种、规格、型号、外观质量是否符合现行国家产品标准和设计要求，检查产品合格证书和性能检测报告是否齐全。

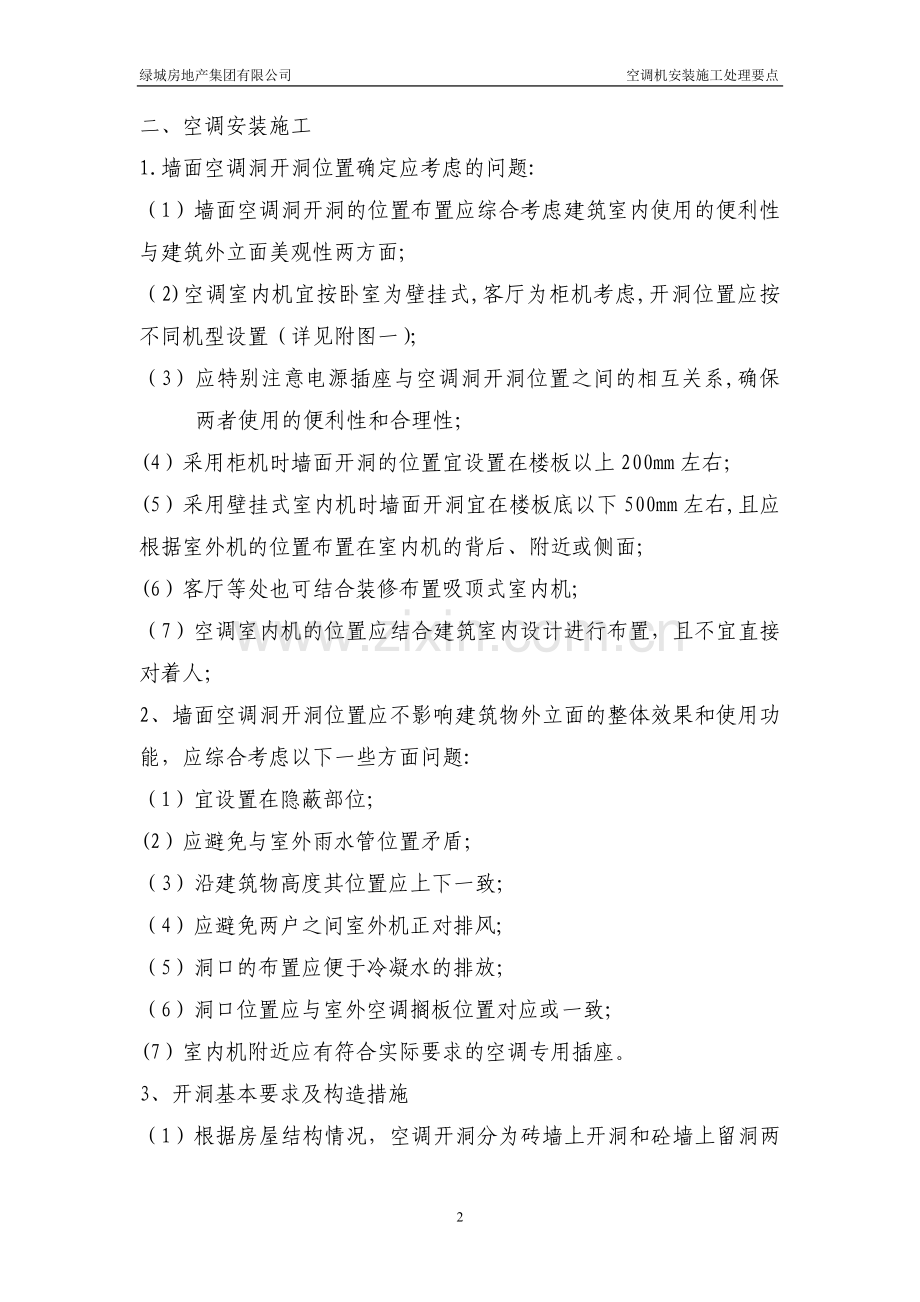

二、空调安装施工
1.墙面空调洞开洞位置确定应考虑的问题:
（1）墙面空调洞开洞的位置布置应综合考虑建筑室内使用的便利性与建筑外立面美观性两方面;
（2)空调室内机宜按卧室为壁挂式,客厅为柜机考虑,开洞位置应按不同机型设置（详见附图一）；
（3） 应特别注意电源插座与空调洞开洞位置之间的相互关系,确保两者使用的便利性和合理性；
(4）采用柜机时墙面开洞的位置宜设置在楼板以上200mm左右；
(5）采用壁挂式室内机时墙面开洞宜在楼板底以下500mm左右,且应根据室外机的位置布置在室内机的背后、附近或侧面;
(6）客厅等处也可结合装修布置吸顶式室内机;
（7）空调室内机的位置应结合建筑室内设计进行布置，且不宜直接对着人；
2、墙面空调洞开洞位置应不影响建筑物外立面的整体效果和使用功能，应综合考虑以下一些方面问题:
（1）宜设置在隐蔽部位；
(2）应避免与室外雨水管位置矛盾；
（3）沿建筑物高度其位置应上下一致；
（4）应避免两户之间室外机正对排风;
（5）洞口的布置应便于冷凝水的排放；
（6）洞口位置应与室外空调搁板位置对应或一致；
(7）室内机附近应有符合实际要求的空调专用插座。
3、开洞基本要求及构造措施
（1）根据房屋结构情况，空调开洞分为砖墙上开洞和砼墙上留洞两种形式；
（2）砖墙留洞可在结构完成后，墙面粉刷前，采用机械开洞施工,并应挂垂线结合标高进行定位，保证洞口在同一垂线上，然后放置套管,套管直径宜为φ75mm，略向外倾斜；
(3)在砼墙留洞采用事先预埋套管施工的方式，在钢筋绑扎完成,模板封闭前预埋φ100mm钢套管，并保证位置的准确，也可采用在结构完成后按确定位置进行钻孔的方式,同时应注意洞口略向外倾斜；
（4）空调留洞套管位置应使室内机和室外机相对应，以减少空调室内、外机的连接铜管长度和弯绕，套管与冷媒管之间的空隙应用发泡剂填充、密实，再用胶泥或膨胀水泥或其它防水材料封平，内墙加装饰圈，外墙结合立面做法进行处理、收头;
（5）开洞及预埋套管应做成内高外低，高差宜为10~20 mm；
（6)空调冷凝水管宜尽量利用雨水管排水，以减少立管的数量,避免破坏建筑立面效果；如不能利用时，应设置φ50mm排水立管；排水立管布置应考虑不影响建筑物立面建筑效果，在小高层及高层中宜设置消能装置；
(7）空调搁板宜做翻边及泛水，并设置φ50 mm地漏与排水立管或雨水管连接.搁板围栏的形式、外观、尺寸均应与建筑物外立面协调，并满足空调外机的使用、检修达等要求；
(8）室内冷凝水管宜隐藏设置;
（9）在高层高档住宅和外墙为玻璃幕墙的住宅中，不宜开洞及放置空调外机，宜在室内设置专用空间及管道或结合外立面进行特殊处理；
（10）空调留洞、搁板位置、管道、空调插座应根据使用情况在设计阶段统一考虑.
三、注意事项
1、空调室外机隔板宽度、深度应留有足够的安装操作空间,一般室外机四边各留100mm～150 mm，其中侧面连接部位预留空间应满足产品说明书要求；分体式空调室外机隔板的深度净尺寸不宜小于450 mm；柜式空调室外机隔板的深度净尺寸不宜小于800mm。
2、空调室外机采用百页封闭时，宜设置为可拆卸式,以便于安装与维修；百页的角度应采取必要的构造措施，避免产生较大的风噪音,且应考虑通风、散热.
3、应避免在窗间墙钢筋砼柱处开洞，如确不能避免时，应采取必要的构造措施。
4、应避免在内外装饰完成后开洞，避免开洞时对外墙及内墙的污染。
5、空调开洞的位置宜避免与空调插座在同一高度上，空调插座宜比空调开洞位置低。
6、空调室外机的位置应考虑便于维修的需要,同时应防止由于室外机的安装影响门、窗的开启和关闭。
5

常用分体空调室外机尺寸汇总表
品
牌
海尔
美的
长虹
三菱
三星
格兰仕
室
外
机
尺
寸
：宽
×
深
×
高
695×255×423
700×235×525
750×250×540
710×255×540
680×315×545
770×260×530
780×245×540
760×275×590
760×270×590
780×255×540
700×320×545
780×245×495
780×250×650
770×200×530
780×270×550
790×250×540
740×230×530
800×300×700
810×288×680
780×250×540
823×302×530
795×255×542

850×290×590
948×340×830
845×335×695
867×316×555
850×290×640

870×300×850

860×330×830
860×300×895
860×330×655

1260×330×975

895×330×860

870×319×850

990×355×965

870×319×850

990×355×965

品
牌
新科
澳柯玛
LG
海信
华凌
帅康
室
外
机
尺
寸
：宽
×
深
×
高
700×252×530
650×260×550
575×260×520
750×270×530
772×254×540
655×245×495
762×254×530
800×300×680
555×262×801
800×260×555
850×290×605
850×270×545
800×280×540
830×320×530
684×270×624
800×280×550
850×295×870
880×310×690
860×308×710
950×360×1240
770×245×540
867×320×558
850×290×610
1000×360×1260
933×373×595

801×262×555
900×300×630
970×345×1258

870×320×655
950×340×840

900×370×1225
980×345×635

1245×413×948
