第一章 液压升降地柱产品介绍
液压升降地柱式车辆阻止系统,控制站采用成熟的液压技术，将电子技术、液压技术和机械完美地相结合，具有坚固、可靠、抗冲出、反应速度快等特点，适用于对车辆进出管制严格的区域.
在停电状态时，可通过液压系统内的手动装置，轻松地将柱体升起或降下。
特殊要求的场合可加装停电快速升起装置,在停电的情况下快速升起或降下柱体。
1、主要参数
驱动方式
液压
规格
一拖二/一拖四
液压单元
柱体直径（mm）
Ø220
Ø273
Ø325
柱体壁厚(mm）(壁厚可定制)
7±0.5（不锈钢管)/9±0.5(无缝钢管)
8±0.5(不锈钢管）/10±0.5（无缝钢管）
8±0。5（不锈钢管)/10±0.5（无缝钢管）
升降柱型号
DG—SJZ220YL
DG-SJZ273YL
DG—SJD325D
控制柜型号
DG—01LY2/DG-KZG–Y4
无
控制柜外形尺寸
900×630×1100/1100×700×1100
无
控制柜安装尺寸
600×600/800×600
无
单台升降柱外形尺寸
380×380×869（高度600）
380×380×956(高度700)
480×480×875（高度600）
480×480×968(高度700）
500×500×875(高度600）
500×500×970（高度700）
电源电压
220V/380V
220V
材料
柱体
不锈钢管/无缝钢管（喷塑）
面板
不锈钢/铸铁（喷塑）
壳体
铸铁(喷塑）/Q235（喷塑）
柱体上升高度
600/700(mm）
柱体上升速度
≥100mm/s
≥100mm/s
≥80mm/s
柱体上升举力
≥410Kg
≥480 Kg
≥50 Kg
控制方式
控制盒、控制柜按钮控制（标配）、遥控器控制(选配）

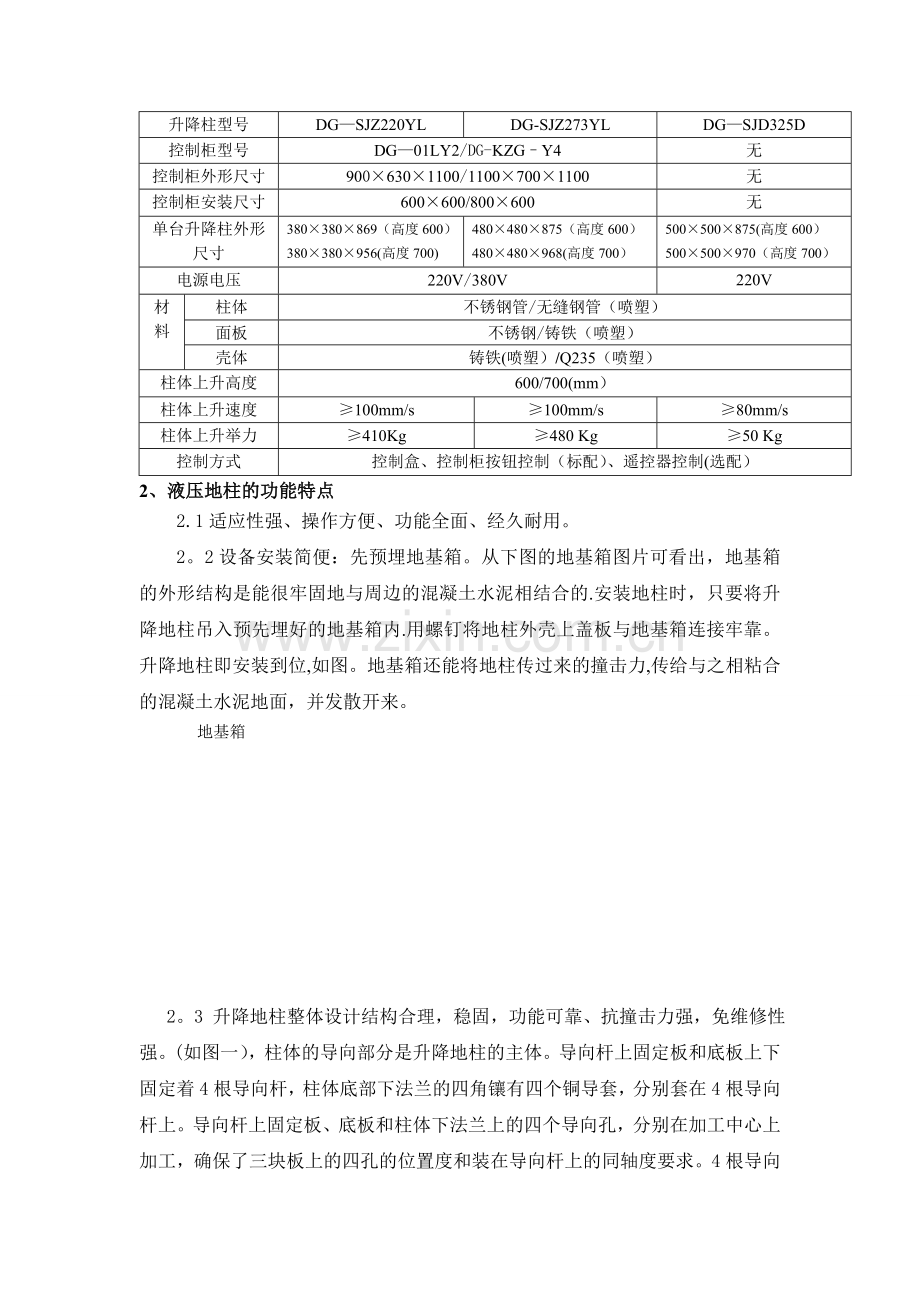

2、液压地柱的功能特点
2.1适应性强、操作方便、功能全面、经久耐用。
2。2设备安装简便：先预埋地基箱。从下图的地基箱图片可看出，地基箱的外形结构是能很牢固地与周边的混凝土水泥相结合的.安装地柱时，只要将升降地柱吊入预先埋好的地基箱内.用螺钉将地柱外壳上盖板与地基箱连接牢靠。升降地柱即安装到位,如图。地基箱还能将地柱传过来的撞击力,传给与之相粘合的混凝土水泥地面，并发散开来。
地基箱

2。3 升降地柱整体设计结构合理，稳固，功能可靠、抗撞击力强，免维修性强。(如图一），柱体的导向部分是升降地柱的主体。导向杆上固定板和底板上下固定着4根导向杆，柱体底部下法兰的四角镶有四个铜导套，分别套在4根导向杆上。导向杆上固定板、底板和柱体下法兰上的四个导向孔，分别在加工中心上加工，确保了三块板上的四孔的位置度和装在导向杆上的同轴度要求。4根导向杆经无心磨床磨削加工,等等.这些先进的加工方法，确保了地柱升降的平稳性和可靠性。柱体采用防锈、防腐的超厚的无缝304不锈钢钢管制作，并采用了镜面抛光工艺，顶部装有LED超亮闪光带和反光带，外观十分漂亮.用不锈钢精铸而成的柱体面板置于灯环之上（柱体面板与柱体里面的上板之间垫有支撑垫,灯环并不受压），一是保护着灯环，二是在地柱降到与地面平齐时，承受着车辆的重压和车轮的摩擦。
为了保护升降地柱的心脏部分的构件及其功能，地柱保护层壳体特定用优质铸铁铸造而成.也为了确保地柱与水泥路面连接牢固，地柱外层还设置了地基箱。上面盖有与其连接的不锈钢外壳上盖。如图二所示：
油缸
紫铜管

外接出油口
导向杆上固定板
铜套
柱体下法兰
导向杆
外壳上盖
柱体上板
垫块
柱体面板
灯环

图一
外壳上盖

壳体

地基箱

图二
3、产品的构成
3．1地柱主要参数
输入电压：380VAC/50Hz
升降柱类别：自动升降
操作方式：液压(一拖一、二、三、四可选）
规格：柱体外径φ220mm/273mm/325mm（可选)
壁厚：8mm/12mm/30mm(可选）
工作行程：600mm/700mm/900mm（可选）
抗碰撞阻力：5000焦耳
防水等级：IP67
排水要求：5升/min
环境温度：-30℃～60℃
控制模式：按钮/遥控(可选)
运行速度: 3S
操作频率:120次/小时
安全警示:反光带/LED警示灯闪光环
柱体：304不锈钢（表面抛光）
面板材料:304不锈钢（精密铸造）
3．2产品组成图
第三章 产品的安装
1、产品安装安全注意事项
当安装和使用本产品时，本产品非常安全可靠，为了方便您的使用，更好地发挥本产品，更好地发挥本产品的特色和功能，我们特别提示您注意以下安全注意事项：
1．1电源的电压应符合本产品要求，并良好接地；
1．2控制电器的安装、维修和保养必须由专业人员进行；
1．3产品的安装和调试必须由专业人员进行；
1．4严禁将本产品安装在有易燃易爆物品的区域内；
1．5请您保存好本资料，以备维护时作为参考。
2、升降地柱的安装参考图
2。1升降地柱安装
2。1.1升降柱地基盒地埋安装图例
为了更直观，地埋坑采用半剖图示意（L2=L1/2）
2。1。2升降柱安装前必须先将管线接好，在地面试机，确认无故障后方可进行安装。
2.1。3升降柱的安装流程图
注：为了便于安装，地地柱壳体与地基盒之间留有一定间隙，当升降地柱就位后，必须用扁铁条或木块把留有的韶涵塞紧。面板装好后，再次接通电源，试机,确保升降地柱运行正常。
2。2控制柜的安装图例
第四章 产品的使用
1、控制台面操作图
2、液压站的操作与使用（以液压一拖二为例）
2.1一拖二液压站简图及原理图
电机

电磁阀
蓄能器
加热器
油箱
压力表
手动杆座

一拖二液压站简图
一拖二液压系统原理图
2.2液压站手动和联动操作功能
液压站自动控制与手动操作转换：
手动功能：电磁阀关闭后，将随液压站带的手动操作杆(在控制柜左侧内部）插入手动升降杆座，上下摇动手动操作杆来操纵手动泵,使柱体上升或下降。(注：使用手动功能完毕后应即将电磁阀打开，避免由于电磁阀关闭导致来电后不能自动控制地柱升降）
(注：①所有安装、启动和维护工作必须由专业人员进行；
②只有在电源被完全切断时,才能打开控制盒和控制柜；
③如连接引线已损坏，必须由专业人员进行更换以避免可能发生的危险。）
3、液压站的维护和保养
a、本液压站初使用半年后应更换一次液压油,以后每隔一年更换一次，以保证系统的正常运行。
b、本液压站在运行过程中应对油液更换情况、元更换情况、故障处理情况作出详细记录,以便以后的维修保养和故障分析。
c、使用过程中应随时检查电机、油泵的温度，随时观察系统的工作压力，随时检查各连接处是否松动，以免发生异常事故。
d、本液压系统在运行中应随时检查滤油器阻塞情况并及时清洗或更换滤芯.
第五章 工程售后服务
我们的目标是为我们的客户提供最好的接待和服务。
为此，我们客服部的工作是以最快的速度和最高的效率倾听、接待和解决在咨询、采购、维护、后期跟踪中得到我们的服务过程中的任何问题。
我们高度重视客户给我们提出的宝贵意见，因为:
它使我们了解客户对我们企业和产品的意见。
指导并帮助我们改善我们的管理，纠正我们工作中的错误和不足.
让我们更加了解客户的喜好和希望.
为赢得客户的满意并巩固业务关系，对我们来说这些信息是至关重要的.
1、常见故障及排除方法
序号
故障现象
故障原因
排除方法
1
无压力或压力异常
电磁铁未得电
检查电控线路
溢流阀堵塞或损坏
清洗或更换
液压泵磨损
修理或更换
2
噪音大
吸油管路漏气
重新装配、更换密封
吸油滤油器堵塞
清洗或更换
液压泵磨损
修理或更换
3
油温过高
液压泵磨损
修理或更换
油缸密封圈损坏
更换油封
2、维修服务
供方随时电话或书面解答产品使用方面的疑问，必要时派人员到现场服务.更好地保证系统的正常运行,及时解答用户提出的疑问,帮助用户解决技术问题,本公司设有24小时的热线电话服务，由专门的工程师受理用户来话，保证用户在使用设备的过程中，及时得到技术上的支援和服务。随时为客户提供最优质的服务。
①故障保修时，需方指定联系人通知供方或需方单位书面通知供方；
②供方接通知后4小时派员到使用现场处理;
③系统自开通验收合格之日起,免费保修三年，终身维护。系统常规软件终身免费维护及升级
④免费保修一年;
⑤免费维修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费;
⑥免费维修期以外的维修服务仅收取维修成本费。
3、以下情况不属保修范围
①因不正常操作及人为或自然灾害而引起的损坏；
②自行拆卸改换机内任何部分（如：线路、零件)后造成损坏；
③非我方指定的专业技术人员指导安装而引起的故障。
第六章 工程案例图
图一
图二
1、浙江十里丰监狱 （4套一拖四，8套一拖二，18根固定柱）
2、浙江乔司监狱 （36套一拖二）
3、浙江金华监狱 （6套一拖二)
4、浙江省第五监狱 (6套一拖二）
5、广东清远监狱 （3套一拖二）
6、秦山核电站 （3套 一拖二）
