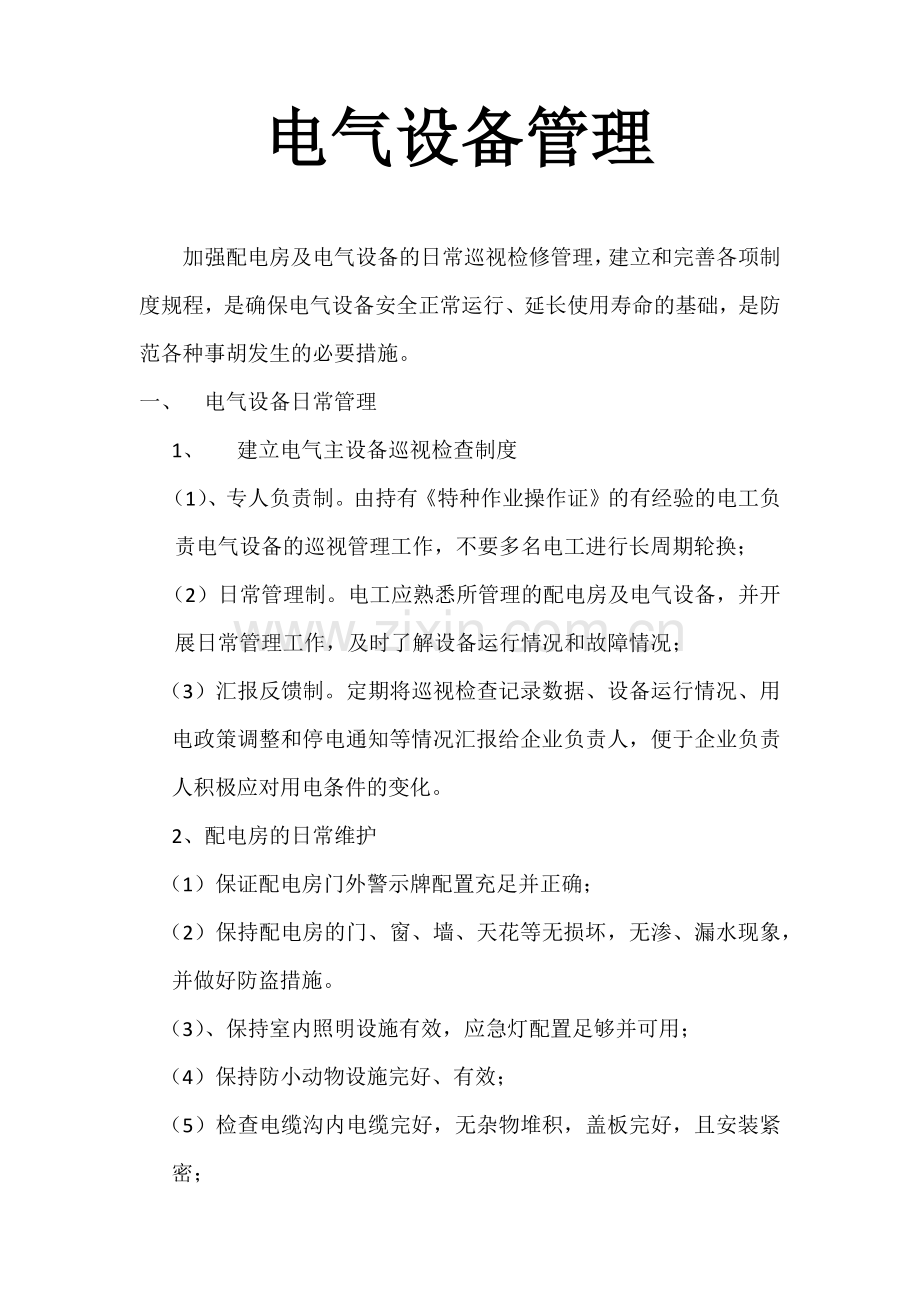

电气设备管理讲课讲稿.docx_第1页
第1页 / 共14页
电气设备管理讲课讲稿.docx_第2页
第2页 / 共14页
电气设备管理讲课讲稿.docx_第3页
第3页 / 共14页
电气设备管理讲课讲稿.docx_第4页
第4页 / 共14页
电气设备管理讲课讲稿.docx_第5页
第5页 / 共14页
点击查看更多>>
资源描述

1、电气设备管理加强配电房及电气设备的日常巡视检修管理,建立和完善各项制度规程,是确保电气设备安全正常运行、延长使用寿命的基础,是防范各种事胡发生的必要措施。一、 电气设备日常管理1、 建立电气主设备巡视检查制度(1)、专人负责制。由持有特种作业操作证的有经验的电工负责电气设备的巡视管理工作,不要多名电工进行长周期轮换;(2)日常管理制。电工应熟悉所管理的配电房及电气设备,并开展日常管理工作,及时了解设备运行情况和故障情况;(3)汇报反馈制。定期将巡视检查记录数据、设备运行情况、用电政策调整和停电通知等情况汇报给企业负责人,便于企业负责人积极应对用电条件的变化。 2、配电房的日常维护 (1)保证配

2、电房门外警示牌配置充足并正确; (2)保持配电房的门、窗、墙、天花等无损坏,无渗、漏水现象,并做好防盗措施。 (3)、保持室内照明设施有效,应急灯配置足够并可用;(4)保持防小动物设施完好、有效;(5)检查电缆沟内电缆完好,无杂物堆积,盖板完好,且安装紧密;(6)检查室内温度正常,无异音、异味,通风口无堵塞;(7)检查配电房周围无威胁安全、影响运行和阻塞检修车辆通告的堆积物;(8)保持电房清洁,无积尘;(9)检查防火设施是否完好,灭火器配备数量是否足够,是否在使用有效期之内,重量、压力是否合乎要求,外观是否良好,并摆放于门口易取处;(10)检查各种清洁工具、设备,操作专用工器具、安全工器具按指

3、定位置摆放,橡胶制品不与油脂类接触,保证各工器具能随时使用。(11)工具箱内的工具、标示牌配置充足,对工器具及仪表等进行分类编号登记,定期检查,按期进行绝缘试验。(12)配电房及设备的巡视周期为:每月至少1次。设备有严重缺陷、气象突变、雷雨季节、高温季节、高峰负载期间应加强巡视。3、配电变压器的日常维护(1)保证户外变压器围栏、台架悬挂充分的警示牌,并标明变压器的名称和运行编号;(2)室内变压器必须保持良好的通风;(3)检查变压器外壳无脱漆、锈蚀,铭牌、相色、各部位的标志牌、警告牌正确、清晰、齐全;(4)检查油温和温度计正常,油枕的油位与温度对应;(5)检查油色为淡黄色,各部位无漏油、渗油;(

4、6)检查高、低压侧套管表面清洁干净、无裂缝,无放电痕迹和其它异常现象;(7)保证吸湿器完好,吸附剂干燥;(8)检查变压器音响是否正常;(9)检查变压器高低压侧电流在允许范围内,三相负荷电流平衡,无过载运行。调压变换分接位置正确;(10)检查各部位密封垫无老化、开裂、缝隙;各部门螺栓完整、无松动,各电气连接点无锈蚀、过热和烧伤现象;(11)检查变压器接地引下线与主接地网的连接良好,保证裸露带电部分短路的绝缘防护措施完好。4、配电柜的日常维护(1)保证开关、仪表、指示灯上标识完整、正确;(2)检查各仪表、信号装置指示正常;(3)检查套管、绝缘子无破损、裂纹、严重污秽、闪络放电的痕迹;(4)检查无异

5、常声音发生;(5)检查配电柜底板完好,电缆进入电缆室封堵好;(6)保证配电柜的接地装置与地网可靠连接,接地线无破损、生锈、腐蚀;(7)检查电流值在允许范围内;(8)保证各开关分、合闸位置与指示灯的指示正常吻合;(9)保持整体柜面和柜内的清洁,避免各元件积尘。5、其他(1)日常巡视检查配电房时,应随手关门,巡视完毕必须上锁;(2)雷电天气禁止在室内外电气设备上进行操作和维修;(3)在带电的情况下,禁止对室内、外变压器,高低压配电柜柜内设备进行任何形式的清洁、维护和更换工作,变压器的底板也不例外。(4)进入配电房或对室外变压器进行管理时须戴安全帽。二、电气设备试验管理(1)凡新建、技改安装的电气设

6、备,必须经交接试验合格,方可交付投入运行;(2)预防性试验是检查鉴定运行中供电设备和高压电气设备的绝缘性能、导线接头的质量及电气保护装置动作的可靠灵敏程度,是确保电气设备安全运行的重要手段;(3)试验规程规定,电气设备要定期进行预防性试验。超周期不试验的,引起的电网、电气设备故障由客户负责;(4)客户可直接找有试验资质的电力服务公司进行试验,试验后向供电部门提供试验报告作归档备查;(5)客户对在预防性试验中发现的设备故障和隐患,须检修并试验合格后方可投入运行。三、继电保护装置的整定、校验(1)继电保护装置是电气设备安全运行的卫士,它可以排除或缩小故障的范围,保护电力系统和设备的安全运行;(2)

7、各种高压电气设备保护整定计算要正确,定值要合理,不能因整定不当造成保护误动或越级跳闸;(3)继电保护装置动作要可靠,灵敏度要高,运行要正确,动作率必须达到百分之百;(4)凡经整定的断电保护装置要加以铅封,不准随意乱动、乱调;(5)按照国家现行试验标准,每年进行继电保护调整校验;(6)定时检查投入运行中的断电保护装置,在运行日志上,要详细记录保护装置动作的次数和原因、影响范围。运行中出现误动或越级跳闸时,应立即向输电网员汇报,并组织专业技术人员到现场检查整定值及保护装置,必要时重新调整。四、防雷保护(1)建立和完善电气设施防雷保护设施,是防止雷电对电气设施造成损坏的重要安全措施;(2)各变(配)

8、电室必须具有防止直击雷、感应雷及防止雷电波入侵的保护设施。防雷保护设施应做到先进合理,参数配合恰当,动作可靠;(3)要定期对防雷设施进行检测,以保持其性能良好可靠;(4)客户应于雷雨季节到来前对防雷设施进行检查,发现问题应及时解决。五、计划检修管理(1)随着企业生产设备不断朝着大型化、多样化和自动化方向发展,用电质量显得尤为重要。生产的变化是否导致用电质量下降,是电气设备管理人员需要处理的问题。、;(2)计划检修是电气设备维修保养中的一个重要环节,也是电气设备管理人员及时了解企业用电质量的重要途径;(3)计划检修往往能发现潜在细小问题,从而避免被动检修而导致过多非计划停机。计划检修所达到的目的

9、主要是详细掌握电气设备信息,积极减少设备故障,根本延长设备寿命,显著减少维修抢修费用;(4)通过计划检修及时更换老化元件,保持设备长久动作;(5)预测性维修是根据对潜伏故障进行在线或离线测量,根据结果和其他信息来安排维修的一项技术,其关键是依靠进行的故障诊断技术对故障分类和严重性分析,以决定设备(部件)是否需要立即退出运行和应及时采取的措施;(6)把计划性检修与预测性维修结合起来,根据预测确定计划检修的时间间隔;通过测量设备状态,判断设备的运行状态,识别即将出现的问题,在计划时间间隔内安排时间进行再检修;(7)检修人员须具备相关资质和经验,主管人员应对应计划检修质量严格把关;(8)计划检修结束

10、后,向主管人员提交检修报告;(9)电气设备定期大修只有在故障后果严重且无法准确预测的情况下才必要,有条件则尽可能采取计划检修和预测维修,一般情况下则采取日常维护保养措施。六、故障管理(1)当电气设备发生故障时,设备管理人员应判断故障的类型和进行修复,对于不能判断的故障,或者不能进行修复的,则需要及时联系专业电气设备服务管理公司到达现场进行故障的排除和修复,以便恢复生产;(2)要求企业的设备管理人员有相关的技术能力和判断能力应对突发的故障,对整个企业的暂时用电起指挥作用;(3)要求企业有故障应急机制,当自身的技术人员不能处理故障时,能短时间内通过另一具有效的途径获得相关的解决方法,例如与可靠的专

11、业电气设备服务管理公司保持良好的沟通和联系,以便故障发生时第三方能及时处理。七、自备发电设备管理(1)凡需装设自备发电设备的客户,须提前到供电企业营业窗口办理申报手续,获得批准方可投入使用;(2)客户自备发电设备属于备用电源性质,只能在电网不能正常供电或变配电设备出现故障无法供电的情况下投入使用;(3)自备发电设备与网电的切换开关应装设机械闭锁或电气自动闭锁装置,防止其在电网停电期间向电网倒送电或并网运行;(4)需并网运行的自备发电设备,必须按照供电营业规则第八十九条至九十一条规定办理,未经供电企业批准并网的自备发电设备,严禁并网运行;(5)客户必须根据实际情况制订相应的自备发电设备操作规程和

12、运行维护制度,确保自备发电设备在必要时能正常投入与退出;(6)自备发电设备的客户不得擅自改变自备电源的结线;(7)装设自务发电设备的客户应加强电工的技术培训和考核,经过培训考核合格的电工方能上岗,并应相对保持稳定。八、谐波管理(1)新建、扩建客户,应在时提交相关谐波源设备的谐波资料,并在供电设计方案中提出有交效的限制谐波措施,以便电力部门审查;(2)客户新建、扩建投产时,其谐波参数需经供电部门检测合格,方可正式供电;(3)电网中任一点的谐波电压(相电压)值、以及任一客户注入电网连接点的各次谐波电流值不得超过电能质量公用电网谐波(GB/T14549-93)规定的允许值,其中公用电网谐波电压限值如

13、下: 电网标称电压(kv) 电压总谐波畸变率(%) 各次谐波电压含有率(%) 奇次 偶次 0.38 5.0 4.0 2.010 4.0 3.2 1.635 3.0 2.4 1.2110 2.0 1.6 0.8(4)已接入电网运行的谐波源客户,每一年应进行一次定期谐波测试,并将测试结果报当地供电部门;(5)谐波管理遵循“谁干扰,谁污染,谁治理”的原则。九、备品备件管理(1)完善的备品备件管理,对于确保生产中电气设备突发性故障的顺利消除,加快检修、抢修的速度提供了有效的保证;(2)加强对备品备件的管理,根据物资的特性做好防雨、防碰撞、防爆炸工作,并按照制造厂家的要求做好必要的保养工作,保证备品备件

14、长期处于良好的备用状态;(3)备品备件的储备管理是一项专业性、技术性较强的工作,客户应指定专业技术人员负责备品备件的管理;(4)不具备相关管理条件的客户可直接通过了解周边的备品备件市场,确保发生故障时能在较短时间内获得所需的设备零配件;或者可通过专业电气设备服务管理公司提供相应的备品备件;(5)常用的备品备件:交流接触器、跌落式熔断器、漏电断电器、电容、变压器材、保险丝、失压电圈,带电线夹等。十、企业电工的职责标准(1)负责配电房电气设备的日常管理和维护保养工作;(2)建立计划检修时间表,并负责组织、落实和执行;(3)向企业负责人定期反映电气设备运行情况;(4)及时反馈供电部门的检查结果、用电

15、政策;(5)建立用电故障应急处理机制;(6)培训、指导车间工作人员认真执行安全用电;(7)不断提高自身专业技术水平。十一、预防触电事故的措施(1) 严禁特种作业操作证的人员在电气设备上工作;(2) 严禁无经验电工和未在工作地段两端挂接地线的情况下,在高压电气设备上作业。验电和接地均需使用合格工具;(3) 严禁约定时间停、送电,配电线路停电必须使用“停电区域图”;(4) 严禁在无人监护的情况下,单人在高压设备上工作;施工前必须遵守悬挂标示牌、装设遮栏的规定;(5) 严禁未经核对盲目操作(核对设备名称、编号、开关刀闸位置);(6) 严禁不按规定使用相应的安全工器具进行操作。电气设备运行管理小常识一

16、、 配电变压器运行要求(1) 运行的配电变压器所加的一次电压不应超过相应分接头电压值的105%,最大负荷不应超过变压器额定容量;二次电压(相电压)的允许偏差范围为额定电压的7%;(2) 油浸式变压器,油枕式变压器上层油温不宜超过85,全密封式配变上层油温不宜超过90;干式变压器的温度限值应按照制造厂的规定;(3) 变压器的三相负荷电流应尽量调整平衡,不平衡度不宜大于15%,不允许任何一相过载。当变压器三相负载不平衡时,应监视最大一相的电流,不符合上述规定时,应进行负荷调整;(4) 为提高配电变压器的经济运行水平,其最大负荷电流不宜低于额定电流的60%;季节性用电的专用变压器,应在无负荷季节停止

17、运行。二、配电变压器不宜并列运行,当必须并列运行时应符合下列条件(1)额定电压相等,电压比相等(允许相差0.5%);(2)结线组别相同;(3)短路阻抗相差不得超过10%;(4)容量比不得超过3:1。三、变压器有下列情况之一者应立即停运(1)变压器声响明显增大,很不正常,内部有爆裂声;(2)严重漏油或喷油,使油面下降到低于油位计的指示限度;(3)套管有严重的破损和放电现象;(4)变压器冒烟着火;(5)当变压器附近的设备着火爆炸或发生其他情况,对变压器构成严重威胁时;(6)当发生危及变压器安全的故障,而变压器的有关保护装置拒动时; (在正常负载和冷却条件下变压器温度不正常,并不断上升,且经检查证明

18、温度指示正确,则认为变压器已发生内部故障,应立即将变压器停运)。四、变压器发出异常声响的常见原因(1)有间断吱吱声,一般是分接头接触不良或线圈接头接触不良;(2)声音时大时小,电流瞬间变化较大,一般是低压线路短路或回路有较大的冲击负荷;(3)有较正常的连续低沉声,且温度高,油色发黑有焦味,一般为变压器铁芯绝缘损坏;(4)合上保险时有异声,变压器保险丝烧断,且弧光较大,一般为变压器线圈匝间或层间短路;(5)固定铁芯的螺丝松动、部分硅钢片松动、线圈移位变形、加换油后气泡未消除等情况,变压器都会发出异声。五、变压器过负荷的处理(1)油浸式变压器在各种超额定电流方式下运行,若顶层油温超过限值时应立即降

19、低负载;(2)干式变压器在各种超额定电流方式下运行,若绕组温度超过厂家规定的数值时,应立即降低负载;(3)对经常过负荷的变压器应进行特殊巡查。六、变压器着火的处理(1)变压器着火,应立即切开相关设备电源,使用灭器灭火;(2)若绝缘油溢在变压器顶上而着火时,应打开下部油门放油到适当油位;若是变压器内部故障着火时,则不能放油,以防止变压器爆炸,溢出的油应用沙覆盖;(3)灭火时应遵守电气设备典型消防规程的有关规定;(4)当火势蔓延时迅速,用现场消防设备难以控制时,应拨打火警电话“119”报警,请求消防队协助灭火。七、10KV熔断器(含跌落式熔断器)动作的常见原因:(1)熔丝选择不当或跌落式熔断器接触

20、机构安装不良;(2)低压侧短路、低压开关不能正确切除故障,越级烧断熔丝;(3)变压器高、低压套管母线发生短路;(4)变压器本身故障。八、跌落式保险丝(管)自行跌落或开关柜内保护变压器的熔断器动作,应注意检查;(1)接触机构是否完好有效,保险丝大小是否符合条例标准;(2)检查变压器、高低压母线和低压线路是否有异常,开关柜电缆室内的底板是否完好有效,有无永久接地点;(3)在确定无异常或短路点已消除后,更换三相熔管,必要时应对变压器进行试验。九、电房及设备的预防性检查与维护周期序号项目周期备注1退色模糊的标志牌、警示牌重喷不定期根据巡查结果决定2配电变压器3年直流电阻试验,绝缘电阻试验,交流耐压试验

21、,绝缘油耐压试验310KV配电柜及开关3年导电回路直流电阻、绝缘电阻试验,交流耐压试验,油开关绝缘油耐压试验,检查电压抽取(带电显示)器,检查五防装置性能,检查开关的电气联锁性能(若有的话)410KV避雷器结合配电柜及开关的预试进行绝缘电阻,直流1mA电压(U1mA)及0.75U1mA下的泄漏电流5电流互感器结合配电柜及开关的预试进行绕组的绝缘电阻,交流耐压试验6电压互感器结合配电柜及开关的预试绕组的绝缘电阻,交流耐压试验7接地电阻测量3年8变压器负荷测量每年8次(分日、夜负荷,在负荷高峰每年至少测量一次)客户专变十、室内、外配电装置的最小电气安全净距(mm)适用范围场所额定电压(KV)0.5

22、10无遮栏裸带电部分至地(楼)面之间室内屏前2500屏后23002500室外25002700有IP2X防护等级遮栏的通道净高室内19001900裸带电部分至接地部分和不同相的裸带电部分之间室内20125室外75200距地(楼)面2500mm以下裸带电部分的遮栏防护等级为IP2X时,裸带电部分与遮护物间水平净距室内100225室外175300不同时停电检修的无遮栏裸导体之间的水平距离室内18751925室外20002000裸带电部分至无孔固定遮栏室内50155裸带电部分至用钥匙或工具才能打开或拆卸的栅栏室内800875室外825950低压母线引出线或高压引出线的套管至屋外人行通道地面室外36504000
