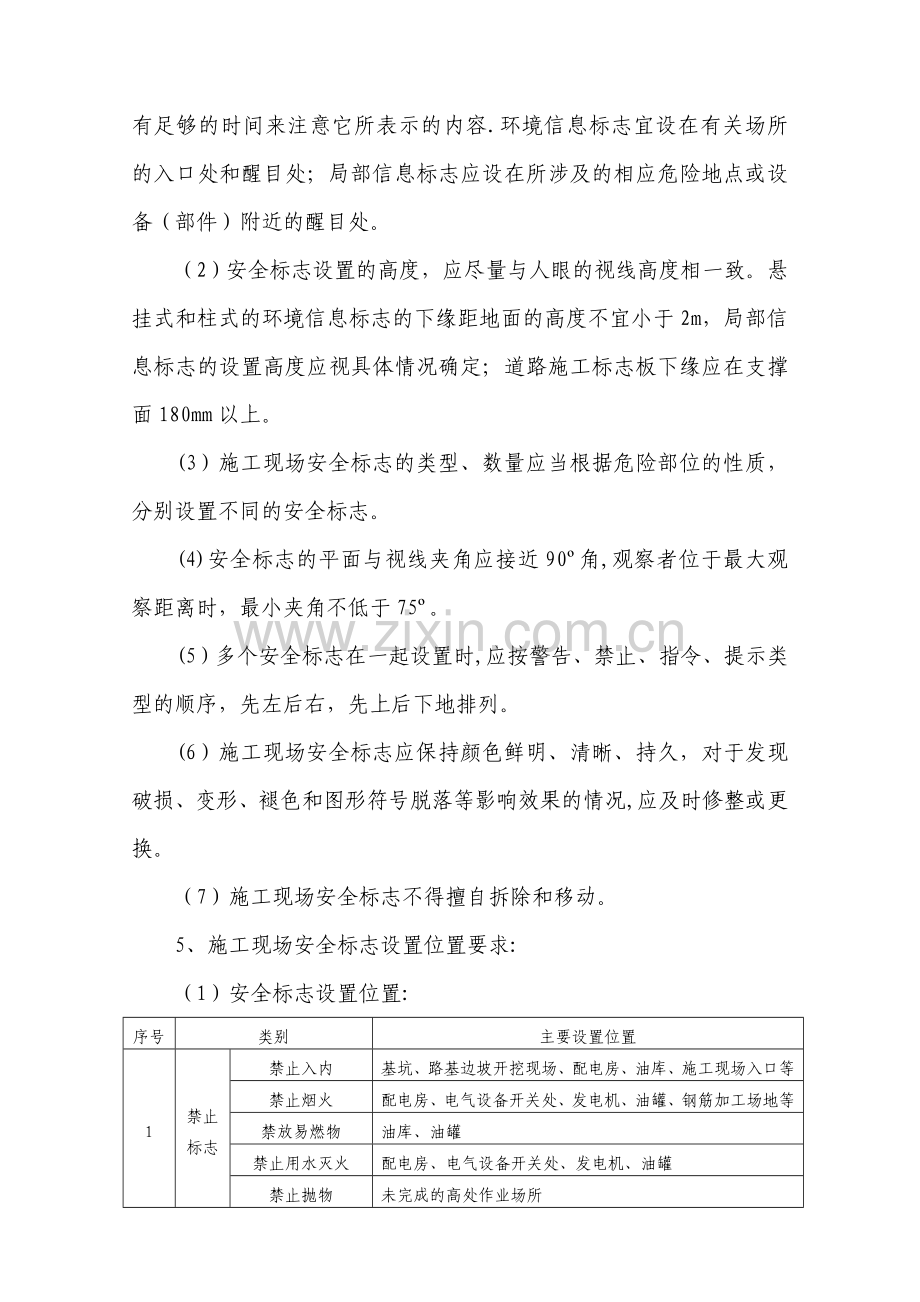

政泰路-仇巷路施工现场临时安全标志和标牌及安全围护设置方案为加强政泰路仇巷路项目的安全管理,为规范施工现场安全标志和安全防护设施的设置，防止施工安全事故,保障人身和财产安全，根据国务院建设工程安全生产管理条例等有关法律、法规、标准、规范和规程,特制定以下方案：一、总体要求1、应当在重大危险源的明显位置、有较大危险因素的生产经营场所和有关设施和设备上,设置明显的安全警示标志。安全警示标志必须符合国家标准。2、施工单位应根据作业条件、环境因素，在施工现场设置有效的安全防护设施.二、施工现场安全标志设置规定1、施工现场安全标志是由图形符号、安全色、几何形状（边框）或文字构成,是用以表达安全信息的特殊标志。包括安全标志和道路施工安全标志。2、安全标志牌的制作应符合国家标准安全标志GB2894的要求，标志面上的图案、符号、文字应符合道路交通标志和标线GB57681999的要求；3、应当在施工现场出入口或者沿线各交叉口、基坑边沿等危险部位设置明显的安全警示标志;4、施工现场安全标志使用要求：（1）安全标志应设在与安全有关的醒目地方，并使大家看见后,有足够的时间来注意它所表示的内容.环境信息标志宜设在有关场所的入口处和醒目处；局部信息标志应设在所涉及的相应危险地点或设备（部件）附近的醒目处。（2）安全标志设置的高度，应尽量与人眼的视线高度相一致。悬挂式和柱式的环境信息标志的下缘距地面的高度不宜小于2m，局部信息标志的设置高度应视具体情况确定；道路施工标志板下缘应在支撑面180mm以上。(3）施工现场安全标志的类型、数量应当根据危险部位的性质，分别设置不同的安全标志。(4)安全标志的平面与视线夹角应接近90角,观察者位于最大观察距离时，最小夹角不低于75。(5）多个安全标志在一起设置时,应按警告、禁止、指令、提示类型的顺序，先左后右，先上后下地排列。(6）施工现场安全标志应保持颜色鲜明、清晰、持久，对于发现破损、变形、褪色和图形符号脱落等影响效果的情况,应及时修整或更换。（7）施工现场安全标志不得擅自拆除和移动。5、施工现场安全标志设置位置要求:（1）安全标志设置位置:序号类别主要设置位置1禁止标志禁止入内基坑、路基边坡开挖现场、配电房、油库、施工现场入口等禁止烟火配电房、电气设备开关处、发电机、油罐、钢筋加工场地等禁放易燃物油库、油罐禁止用水灭火配电房、电气设备开关处、发电机、油罐禁止抛物未完成的高处作业场所正面禁止站人挡墙施工区域2警告标志注意安全基坑、路基边坡开挖现场、配电房、油库、支架、拆除工程现场等当心坑洞基坑当心坠落高处作业点当心机械伤人钢筋加工场地当心车辆施工现场与道路的交叉口当心塌方边坡开挖当心落物边坡开挖、高处作业场所当心触电配电房、电气设备开关处、发电机、钢筋加工场地3指令标志必须戴安全帽施工现场进出口、路基边坡开挖现场、钢筋加工场地、拆除现场等必须穿救生衣临河道区域必须系安全带高空作业处、特种作业处必须戴防护眼镜钢筋焊接场地4提示标志绕道行驶等根据现场具体情况设置（2)施工安全标志在边通车边施工路段设置位置要求:1）施工安全标志设置符合国家标准道路交通标志标线GB57681999中道路施工安全标志的要求;2）施工作业警告区内应设置“前方施工”施工标志、“减速慢行”限制速度标志和“向左行驶“向右行驶诱导标志等；3）在缓冲区与工作区交界处应布置路栏，夜间应在路栏上悬挂警示灯；在工作区周围应布设红白相间的栏杆或隔离栅。4）施工作业区域实行单向通行时,应设置必要的施工安全设施，在施工作业区两端配备交通指挥人员或设置交通信号灯控制；5)视距不良(弯道）施工路段应增设施工警告标志等，设立在弯道的上游，使车辆驾驶员在到达弯道前就能知道前方有施工作业控制区.6)靠近河流和陡壁处的场内道路应设置护栏和明显的安全标志.7)施工现场与现有道路的交叉口应设置道口标柱，距交叉口20 m处设置相应的交通警示标志。三、施工现场安全防护设施设置规定1、根据作业条件、环境因素在施工现场设置有效的安全防护设施，确保人身安全。工程施工项目常见的安全设施有：防护栏杆、防护围栏、安全网、机械防护罩等。 2、施工单位应当在临边、洞口、高处、悬空、水上、交叉作业等区域及较高设备、转动机械上设置相应的防护设施。3、安全防护设施的使用要求：（1)防护设施应合理、有效。与所防护的对象配套,并具有一定的耐久性.(2）现场设置的安全防护设施必须坚固、醒目、整齐、安设牢固,具有抗风能力。（3)施工现场的安全防护设施必须设专人管理，安全防护设施应随时检查，保持其完整和有效性.施工前应对安全防护设施等进行全面检查，确认符合安全要求后方可施工。（4）在夜间和视线不良时,现场设置安全防护设施区域必须增设警示灯。4、施工现场防护设施设置位置要求如下：序号类别主要设置位置1防护栏杆高处临边作业;深度超过2.5米的基坑。2防护围栏 深度小于2米的基坑；一侧或两侧拓宽的改建工程新老路分界处；3防护棚（防护层）通道、上下立体交叉作业。4安全网平网、立网 高处的临时跳板下面;密目式网桥下有通车及行人等立体施工；5避雷设施油库等危险品存放处、发（变)电房等危险区域根据专业部门要求设置防雷设施。6机械防护罩钢筋加工机械上 外露的转动或对人体易产生伤害的工程机械上5、施工现场安全防护设施设置要求：序号类别要 求1防护栏杆符合建筑施工高处作业安全技术规范JGJ8091中有关临边防护栏杆的规格、固定、设置要求栏杆柱的固定及其与横向杆的连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N外力.当栏杆所处位置有发生人群拥挤、车辆冲击或物件碰撞等可能时，应加大横杆截面或加密柱距。2防护围栏采用红白相间的栏杆或警示线3防护棚满足防雨、防雪、防风及承重的要求。在有坠落物的地点应具有抗砸能力。4安全网符合国家有关防护用品标准(安全网 GB5725-1997)。安装后经验收合格后方可使用。5避雷设施防雷设施应由专业部门安装，验收6机械防护罩防护罩结构和布局应设计合理,使人体不能直接进入危险区域防护罩应有足够的强度、刚度 防护罩表面应光滑无毛刺和尖锐棱角，不应成为新的危险源三、安全标志示例和规范要求1、安全标志是用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。标志类型分禁止标志、警告标志、指令标志和提示标志四大类型.1)。禁止标志：是禁止人们不安全行为的图形标志。表1： 禁 止 标 志图形标志名称禁止吸烟禁止烟火禁止带火种禁止用水灭火图形标志名称禁止放易燃物禁止启动禁止合闸禁止转动图形标志名称禁止触摸禁止跨越禁止攀登禁止跳下图形标志名称禁止入内禁止停留禁止通行禁止靠近图形标志名称禁止乘人禁止堆放禁止抛物禁止戴手套图形标志名称禁止穿化纤服装禁止穿带钉鞋禁止饮用2）警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。表2： 警 告 标 志图形标志名称注意安全当心火灾当心爆炸当心腐蚀图形标志名称当心中毒当心感染当心触电当心电缆图形标志名称当心机械伤人当心伤手当心扎脚当心吊物图形标志名称当心坠落当心落物当心坑洞当心烫伤图形标志名称当心弧光当心塌方当心冒顶当心瓦斯图形标志名称当心电离辐射当心裂变物质当心激光当心微波图形标志名称当心车辆当心火车当心滑跌当心绊倒3）指令标志的含义是强制人们必须做出某种动作或采用防范措施的图形标表3： 指 令 标 志图形标志名称必须戴防护眼镜必须戴防毒面具必须戴防尘口罩必须戴护耳器图形标志名称必须戴安全帽必须戴防护帽必须戴防护手套必须穿防护鞋必须系安全带必须穿救生衣必须穿防护服必须加锁4）提示标志的含义是向人们提供某种信息（如标明安全设施或场所等）的图形标志。表4: 提 示 标 志图形标志名称紧急出口紧急出口可动火区避险处5)提示标志的方向辅助标志:提示标志提示目标的位置时要加方向辅助标志。按实际需要指示左向或下向时,辅助标志应放在图形标志的左方，如指示右向时，则应放在图形标志的右方，如图5.表5： 提示标志的方向辅助标志图形标志名称应用方向辅助标志示例3。文字辅助标志1）文字辅助标志的基本型式是矩形边框。2）文字辅助标志有横写和竖写两种形式。3）横写时，文字辅助标志写在标志的下方,可以和标志连在一起，也可以分开。 4）禁止标志、指令标志为白色字;警告标志为黑色字。禁止标志、指令标志衬底色为标志的颜色,警告标志衬底色为白色，如图6。图6 横写的文字辅助标志2、道路施工标志1、边施工边通车路段的道路施工安全标志形式符合国家标准道路交通标志和标线GB5768-1999如：施工路栏 施工路栏 锥形交通标 锥形交通标 道口标柱 前方施工前方施工道路施工道路封闭道路封闭道路封闭右道封闭右道封闭右道封闭左道封闭左道封闭左道封闭中间封闭中间封闭中间封闭车辆慢行向左行驶向右行驶向左改道向右改道附件一:道路交叉施工安全标志标牌一、交叉路口安全标志牌设置基本要求及示例1、安全标志分为禁止标志、警告标志和提示标志三大类型（1）、禁止标志其几何图形为带斜杠的圆环，斜杠和圆环为红色,图形符号为黑色,其背景为白色。禁止标志尺寸应当根据危险部位的性质及周边环境状况确定,安全标志基本型式的尺寸：外径不小于2550厘米.如:禁止超车、禁止停车等标志（2)、禁令标志停车让行标志、表示车辆必须在停止线前停车瞭望，确认安全后，方可通行。减速让行标志：表示车辆应减速让行,告示车辆驾驶人必须慢行或停车,观察干道行车情况，在确保干道车辆优先，确保安全的前提下，方可进入路口。设于交叉口次要道路路口。(3）、限制速度和解除限制速度标志限制速度标志设置条件：在一般公路限速作为重要的安全处置手段。需要限速的路段主要为与通洋高速公路主线对接的各类平交道口.如:解除限速40公里、限速40公里等标志(4）警告标志警告标志的含义是使人们注意可能发生的危险。其几何图形是正三角形，三角形的边框和图形符号为黑色，其背景为黄色。警告标志尺寸应当根据危险部位的性质及及周边环境状况确定，基本型式尺寸:三角形外边不小于3060厘米。如：十字交叉路口、慢行、当心追尾等标志。二、 交叉道口现场标志设置政泰路-仇巷路工程将施工便道与地方道路交叉平交道口按照所交叉地方道路限速等级分为2个级别的平交道口：所交叉地方道路限速4070km/h时为C类平交道口,所交叉地方道路限速40km/h以下(乡村道路）时为D类平交道口，政泰路-仇巷路工程存在C、D两类平交道口，详细道路交通安全标志牌设置方案如下：（1)C类平交道口（龙城大道、机场路）行车方向距离平交道口70m处设置“施工警告标志牌；距离平交道口55m处设置“禁止超车”、和“限速40km/h禁令标志牌；距离平交道口25m处设置 “十字交叉”警告标志牌和“限速20km/h” 禁令标志牌；在平交道口处，设置“禁止通行(施工人员车辆除外）禁令标志牌 、“前方施工，减速慢行”辅助标志牌和反光警示桩;通过平交道口55m后,设置“解除禁止超车和“限速40km/h”禁令标志牌；施工便道内设置“限速20km/h” 禁令标志牌（沿便道每一公里设置一个）和“进入施工现场,请减速慢行辅助标志牌,详细安全标志牌设置方案示意图见附图一。(3）D类平交道口（村道)距离平交道口25m处设置 “限速20km/h”禁令标志牌和十字交叉警告标志牌；在平交道口处，设置“禁止通行(施工人员车辆除外)禁令标志牌 ；施工便道内设置“限速20km/h” 禁令标志牌（沿便道每一公里设置一个)和“进入施工现场，请减速慢行”辅助标志牌，平交道口两端设置道口墩柱及减速带，详细安全标志牌设置方案示意图见附图二.三、施工现场结构物防护及标志设置(1）圆管涵、箱涵开挖深度超过2。5m以上的圆管涵、箱涵的基坑，周边使用钢管进行防护，预留人员上下通道口；防护栏杆设置要求:距离基坑边0。5m1m，埋设深度为0。3m，防护栏杆红白相间，栏杆设置警示标志牌如:当心基坑、严禁攀爬等,具体见安全标志牌设置方案示意图见附图三.(2）钢筋加工厂防护及标志设置钢筋加工厂长宽2020m，配置一处临时配电房，上贴相关临时用电警示标志，由配电箱出线,铺设使用PVC管套管至现场用电设备，现场设置“当心机械伤害、“当心弧光、“必须佩戴安全帽”、“必须佩戴防护眼镜”、“必须佩戴防护手套“禁止烟火”、“消防疏散图”、“消防设施使用说明”，现场设置4具灭火器、一具消防沙桶，其具体见安全标志牌设置方案示意图见附图四。（3）挡墙施工区域挡墙施工区域左右四周设置彩钢瓦防护,接头处预留设备、材料进出大门，现场配置一个值班房,并按要求设置“进入施工现场必须佩戴安全帽”、“高处施工佩戴安全带”、“严禁在高处抛洒物料“,挡墙两侧各设置一具灭火器,其具体见安全标志牌设置方案示意图见附图五.三、道路交通安全标志牌制作安装要求根据道路交通标志和标线（GB5768。22009)规范规定，道路交通安全标志牌制作安装有如下要求：(1)字符：标识上汉字应使用规范汉字，汉字字宽和字高相等,汉字高度与速度有如下匹配要求：速度/（km/h)1001207199407040汉字高度/cm6070506035502530阿拉伯数字高度宽度根据汉字宽度确定,换算关系如下：其他文字与汉字高度(h）的关系阿拉伯数字字高h字宽1/2 h1/3h笔画粗1/6h1/5h(2）警告标志尺寸与速度关系如下:速度/（km/h)1001207199407040三角形边长（A）/cm1301109070黑边宽度（B)/cm986。55黑边圆角半径(R)/cm6543衬边宽度（C）/cm1。00.80。60。4警告标志尺寸示意图（3）禁令标志尺寸与速度关系如下：速度/(km/h）1001207199407040标志外径（D）/cm1201008060红边宽度(a）/cm121086红杠宽度（b）/cm97.564。5衬边宽度(c)/cm1.00。80。60.4禁令标志尺寸示意图(4）四类平交道口尺寸道路交通安全标志牌尺寸材质要求：速度/（km/h)1001207199407040圆外径120cm,字体高度70cm,其他参数对应上表相关规定采用。材质为薄钢板或铝板,采用一、二级反光膜。圆外径100cm，字体高度60cm，其他参数对应上表相关规定采用。材质为薄钢板或铝板，采用一、二级反光膜。圆外径80cm，字体高度50cm，其他参数对应上表相关规定采用。材质为薄钢板或铝板,采用一、二级反光膜。圆外径60cm，字体高度30cm，其他参数对应上表相关规定采用.材质为薄钢板或铝板,采用一、二级反光膜。边长130cm，字体高度为70cm，其他参数对应上表相关规定采用.材质为薄钢板或铝板，采用一、二级反光膜。边长110cm，字体高度为60cm,其他参数对应上表相关规定采用.材质为薄钢板或铝板,采用一、二级反光膜。边长90cm，字体高度为50cm，其他参数对应上表相关规定采用.材质为薄钢板或铝板,采用一、二级反光膜。边长70cm，字体高度为30cm，其他参数对应上表相关规定采用.材质为薄钢板或铝板,采用一、二级反光膜。尺寸为800600,颜色字体等以标准化指南为准.5尺寸为800600，颜色字体等以标准化指南为准。尺寸为800600，颜色字体等以标准化指南为准。尺寸为800600,颜色字体等以标准化指南为准。(5）平交道口道路交通安全标志牌安装要求：道路交通安全标志牌安装支撑方式一般为柱式，要求立柱采用直径60mm镀锌管(辅助标志采用直径30mm镀锌管），柱式标志内边缘不应侵入道路建筑界限，一般距车行道或人行道的外侧边缘或土路肩不小于25cm,路侧标志应尽可能与道路中线垂直或成一定角度：禁令标志为045,警告标志为010，标志板下缘距路面的高度一般为150cm250cm（辅助标志为80cm),相关示意图如下:附图一（C类平交道口示意图）附图二(D类平交道口示意图）附图三（圆管涵、箱涵）附图四（钢筋加工厂)附图五（挡墙施工区域）
