一般的电梯施工流程.docx

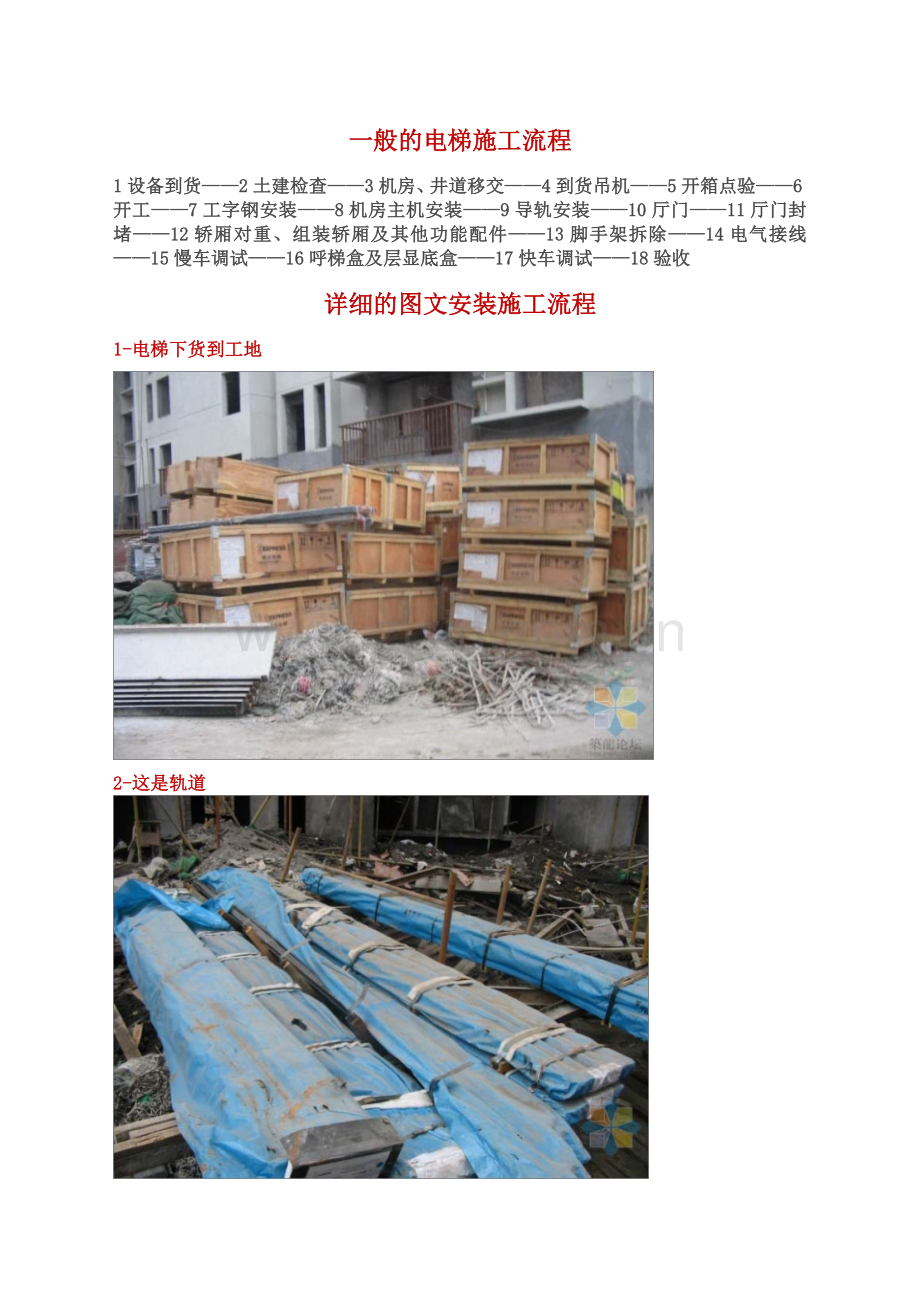

一般的电梯施工流程
1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收
详细的图文安装施工流程
1-电梯下货到工地

2-这是轨道

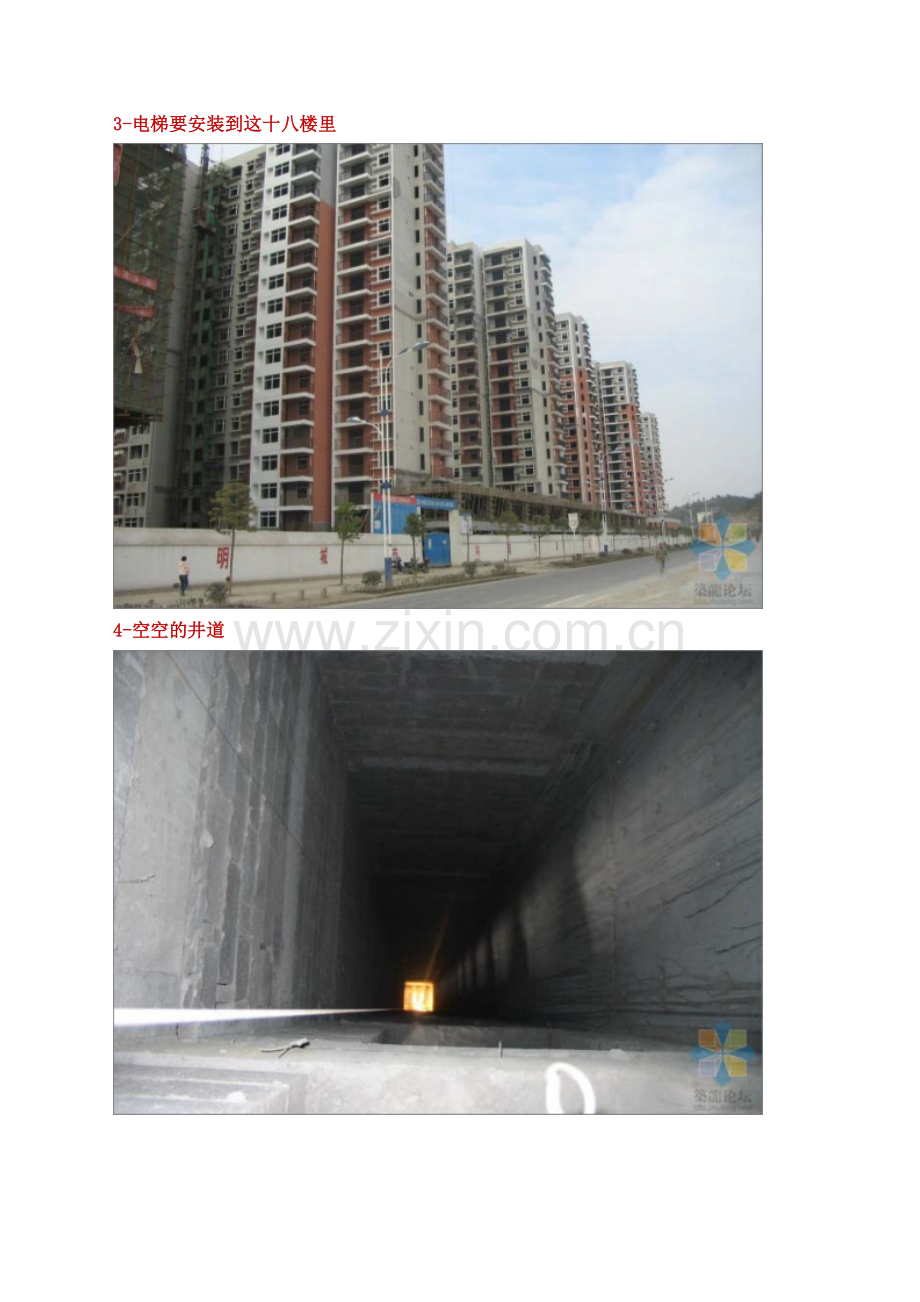

3-电梯要安装到这十八楼里

4-空空的井道

5-安装一节轨道后安装下梁

6-安装立柱

7-安装底板

8-安装上梁和滑轮

9-再安装临时用的跳板，便于安装轨道

10-机房开孔1

10-机房开孔2

10-机房开孔3

11-安装主机1

11-安装主机2

12-安装控制柜

13-吊装配重架

14-安装钢丝

15-主机钢丝安装完毕1

15-主机钢丝安装完毕2

16-井道多了钢丝和随行电缆

17-操作盘安装就可以开动电梯了

18- 安装主轨副轨先要安装好提升机提轨道用1

18- 安装主轨副轨先要安装好提升机提轨道用2

19-主轨安装先打孔（安置房井道土建比较粗糙）

20-安装底码

21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）

22-最后焊接主轨就校好了

23-安装上一节主轨

24-副轨打孔

25-副轨底码安装

26-副轨支架安装

27-校准并焊牢

28-辛辛苦苦总算主副轨道顶1

28-辛辛苦苦总算主副轨道顶2

29-到顶把随行电缆卡安装

30-安装好轨道的井道

31-对重架1

31-对重架2

32-门和框组装完毕1

32-门和框组装完毕2

33-安装好的门

34-开呼梯孔

35-安装呼梯板1

35-安装呼梯板2

35-安装呼梯板3

36-轿厢安装，第一步把轿定吊起1

36-轿厢安装，第一步把轿定吊起2

36-轿厢安装，第一步把轿定吊起3

37-井道外拼轿壁

38-移到轿底组装好轿壁1

38-移到轿底组装好轿壁2

38-移到轿底组装好轿壁3

39-轿顶落下

40-轿壁校准轿厢安装完毕

41-轿厢安装完毕

42-安装门机
