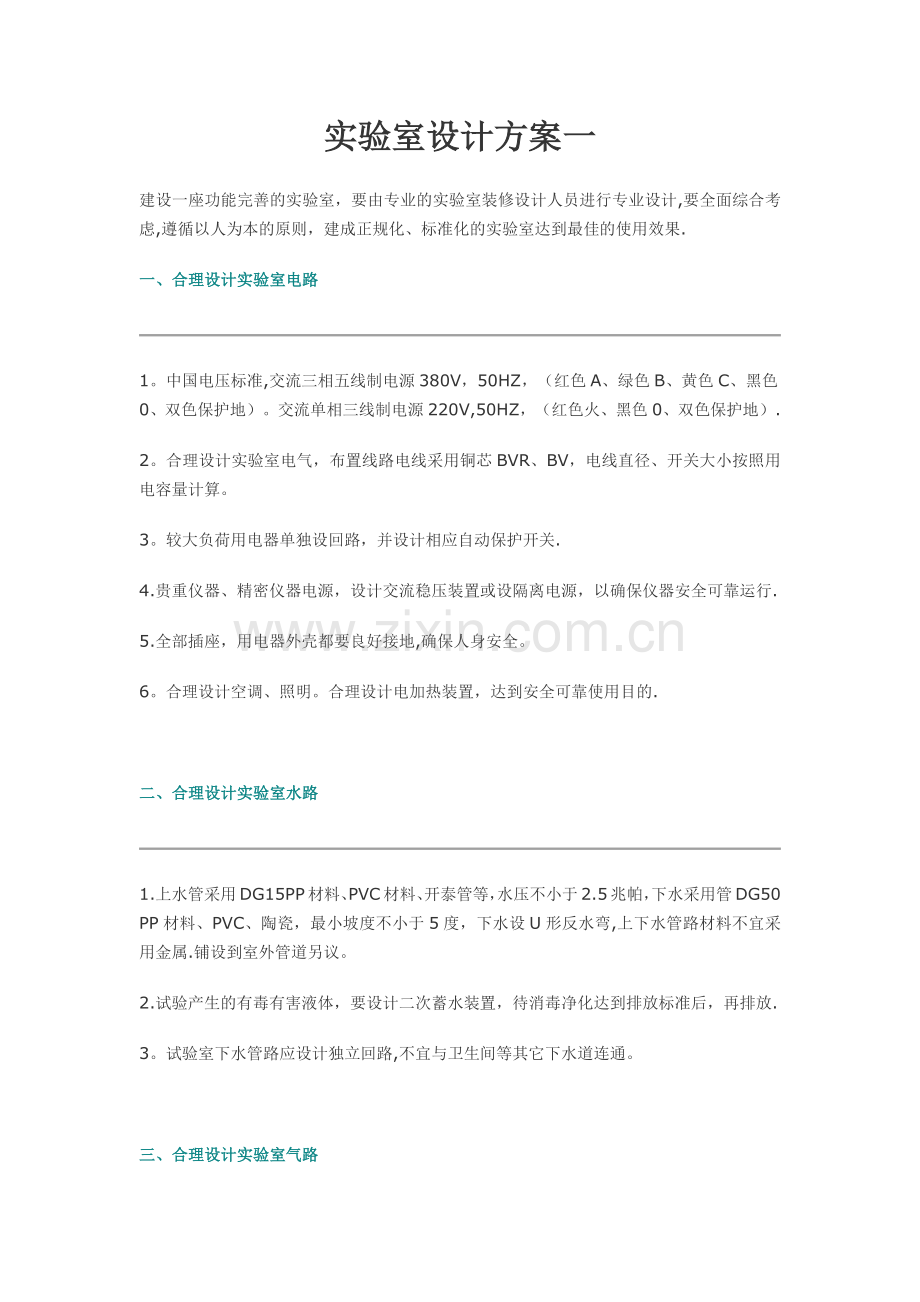

1、实验室设计方案一建设一座功能完善的实验室,要由专业的实验室装修设计人员进行专业设计,要全面综合考虑,遵循以人为本的原则,建成正规化、标准化的实验室达到最佳的使用效果.一、合理设计实验室电路1。中国电压标准,交流三相五线制电源380V,50HZ,(红色A、绿色B、黄色C、黑色0、双色保护地)。交流单相三线制电源220V,50HZ,(红色火、黑色0、双色保护地).2。合理设计实验室电气,布置线路电线采用铜芯BVR、BV,电线直径、开关大小按照用电容量计算。3。较大负荷用电器单独设回路,并设计相应自动保护开关.4.贵重仪器、精密仪器电源,设计交流稳压装置或设隔离电源,以确保仪器安全可靠运行.5.全部

2、插座,用电器外壳都要良好接地,确保人身安全。6。合理设计空调、照明。合理设计电加热装置,达到安全可靠使用目的.二、合理设计实验室水路1.上水管采用DG15PP材料、PVC材料、开泰管等,水压不小于2.5兆帕,下水采用管DG50 PP材料、PVC、陶瓷,最小坡度不小于5度,下水设U形反水弯,上下水管路材料不宜采用金属.铺设到室外管道另议。2.试验产生的有毒有害液体,要设计二次蓄水装置,待消毒净化达到排放标准后,再排放.3。试验室下水管路应设计独立回路,不宜与卫生间等其它下水道连通。三、合理设计实验室气路1。为确保安全,实验用各种气体,有条件应远离工作点设计具有防爆性能的房间作为气体室存放,否则需

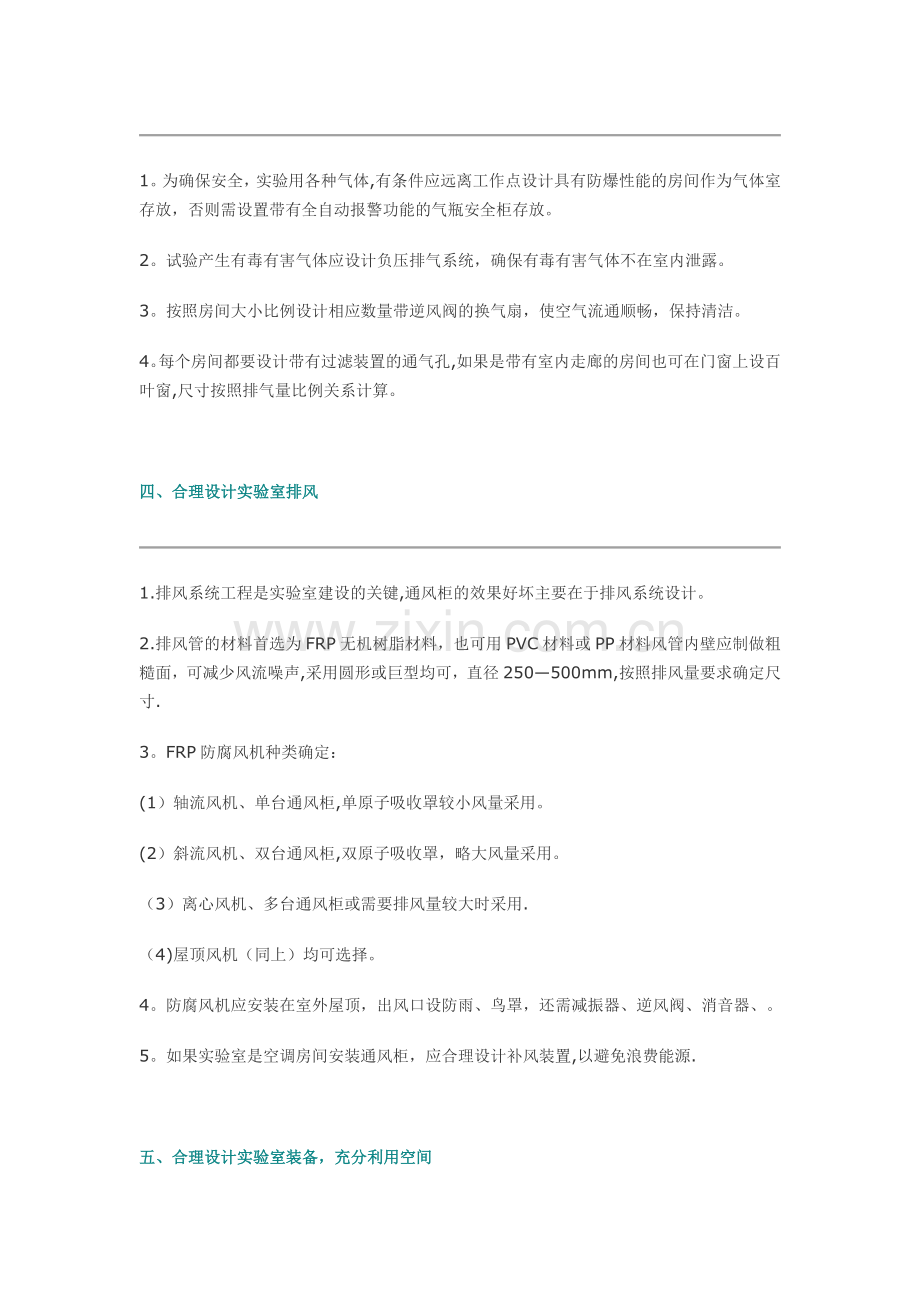

3、设置带有全自动报警功能的气瓶安全柜存放。2。试验产生有毒有害气体应设计负压排气系统,确保有毒有害气体不在室内泄露。3。按照房间大小比例设计相应数量带逆风阀的换气扇,使空气流通顺畅,保持清洁。4。每个房间都要设计带有过滤装置的通气孔,如果是带有室内走廊的房间也可在门窗上设百叶窗,尺寸按照排气量比例关系计算。四、合理设计实验室排风1.排风系统工程是实验室建设的关键,通风柜的效果好坏主要在于排风系统设计。2.排风管的材料首选为FRP无机树脂材料,也可用PVC材料或PP材料风管内壁应制做粗糙面,可减少风流噪声,采用圆形或巨型均可,直径250500mm,按照排风量要求确定尺寸.3。FRP防腐风机种类确定

4、:(1)轴流风机、单台通风柜,单原子吸收罩较小风量采用。(2)斜流风机、双台通风柜,双原子吸收罩,略大风量采用。(3)离心风机、多台通风柜或需要排风量较大时采用.(4)屋顶风机(同上)均可选择。4。防腐风机应安装在室外屋顶,出风口设防雨、鸟罩,还需减振器、逆风阀、消音器、。5。如果实验室是空调房间安装通风柜,应合理设计补风装置,以避免浪费能源.五、合理设计实验室装备,充分利用空间1.利用好现有空间发挥最大作用,使实验室装备布局合理,符合试验操作规律性,达到科学利用空间最佳效果。2。实验室装备符合人体工程学,长、宽、高标准适合于人性化设计理念.3。实验室装备设计适合试验工作的工艺流程、工作线路畅

5、通、通道流畅.4。实验室装备设计不能有遮挡光线,遮挡暖气热源等浪费能源现象.5。实验室装备应采用环保、阻燃、耐腐蚀、强度高等专业材料,经久耐用。6.生物、基因、物理、化学等不同学科实验室,设计不同类型的基础装备,要确保安全、经济、实用。六、实验室建设规划1。实验室的装修与一般装修有所不同,设计上不但要美观舒适,还要做到防火、防潮、防腐等性能,增加通风、净化、消毒、无菌等功能,达到环保安全可靠经久耐用。2.装修材料选择主要考虑环保、防腐性能.3.采用厚度12MM-19MM全玻璃隔断,是当前实验室建设普遍推广的设计方案.宽敞明亮, 科学现代。4.对试验产生的有毒有害气体液体要做到二次处理排放,达到排放标准。
