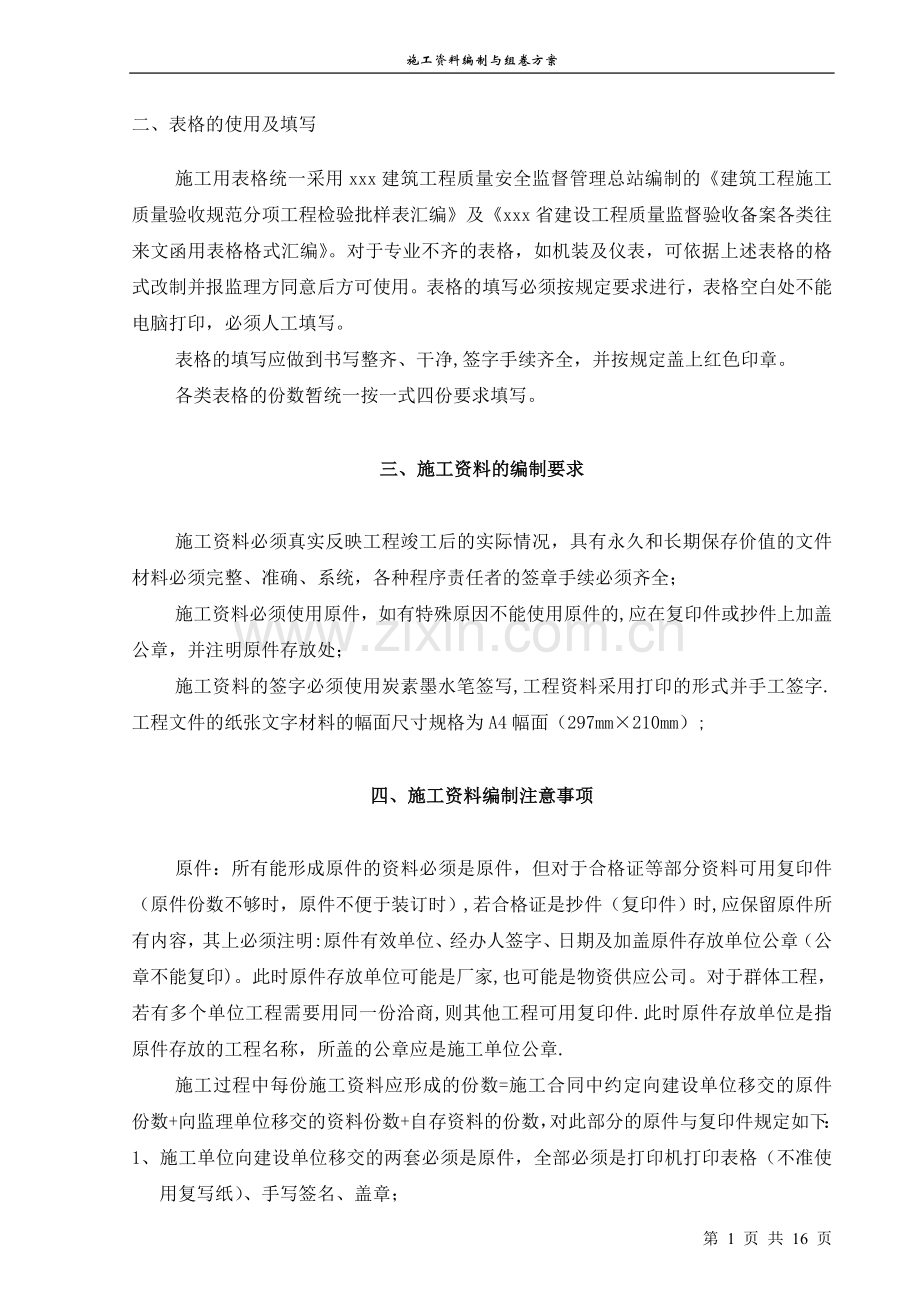

施工资料编制与组卷方案二、表格的使用及填写施工用表格统一采用xxx建筑工程质量安全监督管理总站编制的建筑工程施工质量验收规范分项工程检验批样表汇编及xxx省建设工程质量监督验收备案各类往来文函用表格格式汇编。对于专业不齐的表格，如机装及仪表，可依据上述表格的格式改制并报监理方同意后方可使用。表格的填写必须按规定要求进行，表格空白处不能电脑打印，必须人工填写。表格的填写应做到书写整齐、干净,签字手续齐全，并按规定盖上红色印章。各类表格的份数暂统一按一式四份要求填写。三、施工资料的编制要求施工资料必须真实反映工程竣工后的实际情况，具有永久和长期保存价值的文件材料必须完整、准确、系统，各种程序责任者的签章手续必须齐全；施工资料必须使用原件，如有特殊原因不能使用原件的,应在复印件或抄件上加盖公章，并注明原件存放处；施工资料的签字必须使用炭素墨水笔签写,工程资料采用打印的形式并手工签字.工程文件的纸张文字材料的幅面尺寸规格为A4幅面（297mm210mm）;四、施工资料编制注意事项原件：所有能形成原件的资料必须是原件，但对于合格证等部分资料可用复印件（原件份数不够时，原件不便于装订时）,若合格证是抄件（复印件）时,应保留原件所有内容，其上必须注明:原件有效单位、经办人签字、日期及加盖原件存放单位公章（公章不能复印)。此时原件存放单位可能是厂家,也可能是物资供应公司。对于群体工程，若有多个单位工程需要用同一份洽商,则其他工程可用复印件.此时原件存放单位是指原件存放的工程名称，所盖的公章应是施工单位公章.施工过程中每份施工资料应形成的份数=施工合同中约定向建设单位移交的原件份数+向监理单位移交的资料份数+自存资料的份数，对此部分的原件与复印件规定如下：1、施工单位向建设单位移交的两套必须是原件，全部必须是打印机打印表格（不准使用复写纸）、手写签名、盖章；2、施工单位向监理单位移交及施工单位自存的资料可以将打印部分复印,但必须手写签名、盖章（即签字、盖章部分不允许复印)。5.2 建筑工程分部工程、分项工程划分序号分部工程子分部工程分项工程1地基与基础无支护土方土方开挖、土方回填有支护土方排桩、降水、排水、地下连续墙、锚杆、土钉墙、水泥土桩、沉井与沉箱、钢及混凝土支撑地基及基础处理灰土地基，砂和砂石地基，碎砖三合土地基，土工合成材料地基,粉煤灰地基，重锤夯实地基，强夯地基,土和灰土挤密桩地基、注浆地基,水泥粉煤灰碎石桩地基，夯实水泥土桩地基，振冲地基、砂桩地基、予压地基、高压喷射注浆地基.桩基锚杆静压桩及静力压桩，预应力离心管桩，钢筋混凝土预制桩，钢桩、混凝土灌柱桩（成孔、钢筋笼、清孔、水下混凝土灌注)地下防水防水混凝土，水泥砂浆防水层，卷材防水层，涂料防水层，金属板防水层，塑料板防水层，细部构造，喷锚支护，复合式衬砌,地下连续墙，盾构法隧道；渗排水，盲沟排水，隧道、坑道排水；预注浆，后注浆，衬砌裂缝注浆混凝土基础模板；钢筋，混凝土,后浇带混凝土，混凝土结构缝处理砌体基础砖砌体，混凝土砌块砌体,配筋砌体，石砌体劲钢（管)混凝土经钢（管）焊接,劲钢（管)与钢筋的连接，混凝土钢结构焊接钢结构,栓接钢结构,钢结构制作，钢结构安装，钢结构涂装2主体结构混凝土结构模板,钢筋，混凝土，预应力,现浇结构，装配式结构劲钢（管）混凝土结构颈钢（管)焊接，螺栓连接，劲钢（管）与钢筋的连接,颈钢（管）制作、安装，混凝土砌体结构砖砌体，混凝土小型空心砌块砌体，石砌体,填充墙砌体,配筋砖砌体钢结构钢结构焊接,紧固件连接，钢零部件加工,单层钢结构安装，多层及高层钢结构安装,钢结构涂装、钢构件组装，钢构件预拼装，钢网架结构安装，压型金属板木结构方木和原木结构，胶合木结构，轻型木结构,木构件防护网架和索膜结构网架制作、网架安装、索膜安装、网架防火、防腐涂料3建筑装饰装修地面整体面层：基层、水泥混凝土面层、水泥砂浆面层、水磨石面层、防油渗面层、水泥钢（铁）屑面层、不发火(防爆的）面层；板块面层：基层,砖面层(陶瓷锦砖、缸砖、陶瓷地砖和水泥花砖面层）、大理石面层和花岗岩面层、预制板块面层(预制水泥混凝土、水磨石行块面层)、料石面层（条石、块石面层)、塑料板面层、活动地板面层、地毯面层;木竹面层：基层、实木地板面层（条材，块材面层)、实木复合地板面层（条材、块材面层）、中密度（强化）符合地板面层（条材面层)、竹地板面层抹灰一般抹灰，装饰抹灰，清水砌体勾缝门窗木门窗制作与安装、金属门窗安装、塑料门窗安装、特种门安装、门窗玻璃安装吊顶暗龙骨吊顶、明龙骨吊顶轻质隔墙板材隔墙、骨架隔墙、活动隔墙,玻璃隔墙饰面板（砖)饰面板安装，饰面砖粘贴幕墙玻璃幕墙、金属幕墙、石材幕墙涂饰水性涂料涂饰，溶剂型涂料涂饰、美术涂饰裱糊与软包裱糊、软包3建筑装饰装修细部橱柜制作与安装，窗帘盒、窗台板和暖气罩制作与安装，门窗套制作与安装，护栏和扶手制作与安装,花饰制作与安装4建筑屋面卷材防水屋面保温层，找平层，卷材防水层,细部构造涂膜防水屋面保温层，找平层,涂膜防水层，细部构造钢性防水屋面细石混凝土防水层，密封材料嵌缝，细部构造瓦屋面平瓦屋面,油毡瓦屋面，金属板屋面，细部构造隔热屋面架空屋面，蓄水屋面,种植屋面5。3 安装工程分部工程、分项工程划分序号分部工程子分部工程分项工程备注5管道安装工程1、给水管道安装工程；2、排水管道安装工程；3、工艺管道安装工程室内给水管道安装；给水管道附件及卫生器具给水配件安装工程；室内给水管道附属设备安装工程；室外给水管道安装工程；室内排水管道安装工程；卫生器具安装工程；室外排水管道安装工程；雨水管道及配件；隔热、绝缘、防腐、保温安装工程;管沟及井室安装工程；管道焊接工程;室内消火栓安装工程;分项名称可据实际需要增减6机械安装工程1、进口设备安装；2、特种设备安装;3、通用机械设备安装球磨机安装分项名称可据实际需要增减机械压力机安装破碎机安装振动筛安装回转窑安装起重机轨道安装电动桥式起重机安装电动葫芦安装固定式皮带运输机安装预热螺旋安装振动给料机安装斗式提升机安装板式和链式输送机安装螺旋运输机安装混捏机安装冷却机安装风机安装泵安装蒸汽锅炉安装77电气安装工程电气安装工程室外电气架空线路及杆上电气设备安装，变压器、箱式变电所安装、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘)及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装,建筑照明通电试运行，接地装置安装分项名称可据实际需要增减变配电室变压器、箱式变电所安装,成套配电柜、控制柜（屏、台)和动力、照明配电箱（盘）安装、裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设,电缆头制作、导线连接和线路电气试验，接地装置安装,避雷引下线和变配电室接地干线敷设变配电室裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设,电缆沟内和电缆竖井内电缆敷设,电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验供电干线裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设,电缆沟内电缆竖井内电缆敷设,电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设,电缆头制作、导线连接和线路电气试验电气动力成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘)及安装，低压电动机、电加热器及电动执行机构检查、接线、低压电气动力设备检测、试验和空载试运行,桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，插座、开关、风扇安装,高压开关安装，滑接线和移动软电缆安装工程,起重机电气安装电气照明安 装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘)安装，电线、电缆导管和线槽敷设,电线、电缆导管和线槽敷线，槽板配线，钢索配线，电缆头制作，导线连接和线路电气试验，普通灯具安装,专用灯具安装，插座、开关、风扇安装,建筑照明通电试运行分项名称可据实际需要增减防雷接地安 装接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装第 16 页 共 16 页附表 1、地基与基础工程各子分部工程与分项工程相关表 子分部名称 分项工程名称Ol0203040506070809 子分部工程名称 分项工程名称 Ol0203040506070809无支护土方有支护土方地基及基础处理桩基地下防水混凝土基础砌体基础劲钢管混凝土钢结构无支护土方有支护土方地基及基础处理桩基地下防水混凝土基础砌体基础劲钢管混凝土钢结构l土方开挖01010123水泥土搅拌桩地基0103142土方回填01010224静力压桩工程0104013排桩墙支护（I、II） 01020125预应力管桩工程0104024降水与排水01020226混凝土预制桩（钢筋骨架）工程（I、II）0104035地下连续墙（I、II）01020327钢桩工程（I、II) 0104046锚杆及土钉墙支护01020428混凝土灌注桩工程（I、II）0104057加筋水泥土桩墙支护01020529防水混凝土0105018沉井与沉箱 01020630水泥砂浆防水层0105029钢或混凝土支撑01020731卷材防水层01050310灰土地基01030132涂料防水层01050411砂和砂石地基01030233金属板防水层01050512土工合成材料地基01030334塑料板防水层01050613粉煤灰地基01030435细部构造01050714强夯地基01030536锚喷支护01050815振冲地基01030637复合式砌筑01050916砂桩地基01030738地下连续墙01051017预压地基01030839盾构法隧道01051118高压喷射注浆地基01030940渗排水、盲沟排水01051219土和灰土挤密桩复合地基01031041隧道、坑道排水01051320注浆地基01031142预注浆、后注浆01051421水泥粉煤灰碎石桩复合地基01031243衬砌裂缝注浆01051522夯实水泥土桩复合地基01031344说明:1、有者为该子分部工程所含的分项工程。2、地基与基础分部工程中的混凝土基础、砌体基础和各结构子分部工程质量验收用表，采用主体结构分部工程中相应用表。3、地基基础过程验收资料包括: 1）施工图纸和设计变更记录； 2)原材料半质量合格证和检验记录； 3）砂浆、混凝土配合比通知; 4） 砂浆、混凝土强度试验报告；5）隐蔽过程验收记录；6）桩的检测记录；7)各种检测试验钎探记录；8)见证取样试验记录；9）施工记录;10)其它必须提供的文件或记录。4、地下防水工程验收资料包括:：1)施工图及设计变更记录；2）材料出厂合格证和进场复验报告;3）材料代用核定记录；4)施工方案（施工方法、技术措施、质量保证措施)；5）中间检查记录；6）隐蔽工程验收记录；7)砂浆、混凝土配合比通知;8)砂浆、混凝土强度试验记录；9）抗渗试验报告;10）施工记录;11） 各检验批质量验收记录；12)其它必要的文件和记录附表 Error! Bookmark not defined.、主体结构各子分部工程与分项工程相关表 子分部名称 分项工程名称Ol0203040506 子分部工程名称 分项工程名称 Ol0203040506混凝土结构劲钢(管混凝土结构）砌体结构钢结构木结构网架和索膜混凝土结构劲钢（管混凝土结构)砌体结构钢结构木结构网架和索膜l模板(安装、预制构件、拆除)（、)010601，02010114钢零部件加工 010903，0204032钢筋(加工、连接）(、）010602，02010215单层钢构件安装 0204043混凝土（原材料及配合比施工)（、）010603，02010316多层钢构件安装 0204054预应力（原材料、制安、放张封锚)（、） 02010417钢构件组装 0204065现浇结构（结构、基础）（、) 010604，02010518钢构件预拼装 0204076装配式结构（预制构件、装配）（、） 02010619钢网架安装 0204087砖砌体 010701，02030120压型金属板安装 0204098混凝土小型空心砌块砌体010702，02030221防腐涂料涂装 010905，0204109石砌体 010704，02030322防火涂料涂装 010906，02041110填充墙砌体 02030423木屋盖工程（方木和原木)02050111配筋砖砌体 010703，02030524胶合木结构 02050212钢结构焊接(、)010901，02040125轻型木结构（规格材、钉连接) 02050313坚固件连接 010902，02040226木结构防腐、防虫、防火020504注：1、混凝土分部工程验收资料包括:1)设计变更文件; 2）原材料出厂合格证和进场复验报告；3）钢筋接头的试验报告；4）混凝土工程施工记录;5）混凝土试件的性能试验报告；6)装配式结构预制构件的合格证和安装验收记录;7）预应力筋用锚具、连接枪林弹雨合格证和进场复验报告；8）预应力筋安装、张拉及灌注记录；9)隐蔽过程验收记录；10）各检验批验收记录；11）混凝土结构实体检验记录;12）过程的长大质量问题的处理方案和验收记录；13）其他必要的文件和记录。2、砌体子分部过程验收资料包括:1）施工执行的技术标准、施工组织设计、施工方案；2）砌块及原材料的合格证书、产品性能检测报告；3）混凝土及砂浆配合比通知单；4）混凝土及砂浆试件抗压强度试验报告；5）施工质量控制资料;6）各检验批验收记录表;7)施工记录；8）重大技术问题处理或修改设计的技术文件；9)其它资料。3、钢结构工程分项检验批质量验收所需要的资料包括：1）原材料、产品质量合格证明文件、中文标志及检验报告(厂家提供）;2)原材料、产品进场检验规格、尺寸、表面外观质量检查记录,复试报告(根据规范要求）;3）焊接材料产品说明书、焊接工艺文件及烘焙记录；4)焊工合格证书及施焊范围;5)焊缝超声波探伤或射线探伤检测报告、记录；6）连接节点检查记录；7）允许偏差检查的主控项目， 其偏差值应在规定的范围内,存在不合格的应返工,检查的一般项目， 其偏差值应在80以上的检查点在规范规定的范围内，20%以下的偏差值不应大于1.2倍偏差限值,否则判为不合格，应返工处理；8）钢结构工程施工方案；9）钢结构工程分项工程技术交底;10）钢结构工程竣工图纸及相关设计文件;11）施工现场质量管理检查记录；12）有关安全及功能的检验和见诸检测项目检查记录；13）有关观感质量检验项目检查记录;14）隐蔽工程验收记录；15)不合格项的处理及重大质量、技术问题实施方案及验收记录;16)其它有关文件和记录。4、木结构子分部工程验收资料包括:1)方木、原木、胶合木合格证明文件及检验报告；2）方木、原木、胶合木进场材质检验记录对照表4。2。11,4.2。12,4。2.13)；3）各项木材含水率测定报告；4）胶缝完整性、胶缝脱胶试验报告;5）胶缝抗剪强度试验报告；6）层板接长指弯曲强度试验报告；7）圈钉弯曲试验报告；8）胶合材弯曲试验报告；9)防护剂最低保持量及透入度测试报告；10）木结构防火措施检查记录;11）各检验批验收记录表；12）木结构施工方案;13)分项技术交底;14）其它。附表 Error! Bookmark not defined.、装饰装修工程各子分部工程与分项工程相关表 子分部工程名称 分项工程名称Ol0203 子分部工程名称 分项工程名称 Ol0203040506070809建筑地面抹灰门窗建筑地面抹灰门窗吊顶轻质隔墙饰面板（砖）幕墙涂料裱糊与软包细部l基层（基土垫层）工程(I)03010I28装饰抹灰工程0302022基层（基土垫层）工程()03010129清水墙砌体勾缝工程0302033基层(砂层和砂石垫层)工程（) 03010130木门窗制作与安装工程0303014基层(碎石蛰层和碎砖垫层）工程 ()03010131金属门窗（钢、铝合金、涂色镀锌板门窗）0303025基层(三合土垫层)工程（V）03010132塑料门窗 0303036基层（炉渣垫层)工程（）03010133特种门窗0303047基层(水泥混凝土垫层)工程(） 03010l35门窗玻璃安装0303058基层（找平层）工程（)03010135暗龙骨吊顶0304019基层（隔离层)工程（）03010136明龙骨吊顶03040210基层(填充层）工程（）03010137板材隔墙0305011l水泥混凝土面层工程03010238骨架隔墙03050212水磨石面层工程03010339活动隔墙03050313水泥钢屑面层工程03010440玻璃隔墙03050414防油渗面层工程03010541饰面板安装03060115不发火(防焊）面层工程03010642饰面砖粘贴03060216砖面层工层03010743玻璃幕墙03070117大理石和花岗石面层工程03010844金属幕墙03070218预制板面层工程03010945石材幕墙03070319料石板面层工程03011046水性涂料涂饰03080120塑料扳面层工程03011147溶剂形涂料涂饰0308022l活动地板面层工程03011248美术涂料涂饰03080322地毯面层工程03011349裱糊03090123实木地板面层工程03011450软包03090224实木复合地板面层工程03011551橱框制作与安装03100125中密度（强化)复合地扳面层工程03011652窗帘盒、窗台板和散热器罩制作与安装03100226竹地板面层工程03011753门窗制作与安装03100327一般抹灰工程03020154护栏和扶手制作与安装03100455花饰制作与安装031005说明：1建筑地面子分部工程验收资料包括：1)设计变更文件;2)原材料出厂合格证和进场检（试)验报告；3）砂浆、混凝士配合比试验报告；4）各层强度等级及密实度试验报告；5）各类建筑地面施工质量控制文件；6）楼梯、踏步项目检查记录;7）各构造层隐蔽验收记录；8)各检验批验收记录；9)其他必要的文件和记录.2装饰装修工程验收资料包括：1）施工图及设计变更记录；2）材料、半成品、五金配件、构件和组件合格证、性能检测报告、进场复验报告;3）稳蔽工程验收记录；4）施工记录；5）各检验批质量验收记录；6)其他必要的文件和记录;7）特种门及其附件的生产许可文件；8）后置埋件的现场拉拔检测报告；9)外墙饰面砖墙板件的粘结强度检测报告；10）建筑设计单位对幕墙工程设计的确认文件;11）幕墙工程所用硅酮结构胶的认定证书和抽查合格证明，进口硅酮结构胶的商检证.硅酮结构胶相容相和剥离粘结性试验报告,石材用密封胶的耐污染性试验报告;12）幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告；13）打胶、养护环境的温度、湿度记录,双组份硅酮结构胶的混匀性试验记录及拉断试验记录;14）幕墙防雷装置测试记录；15）饰面材料的墙板及确认文件。附表 2、屋面工程各子分部工程与分项工程相关表 子分部工程名称 分项工程名称01020304050607080910卷材防水屋面涂膜防水屋面刚性防水屋面瓦屋面隔热屋面1保温层040101，0402012找平层040102，0402023卷材防水层0401034涂膜防水层0402035细石混凝土防水层0403016密封材料嵌缝0403027平瓦屋面0404018油毡瓦屋面0404029金属板材屋面04040310细部构造040104，040204,040203，04040411架空屋面04050112蓄水屋面04050213种植屋面0405031415说明:屋面工程验收资料包括；1）施工图纸及设计变更文件；2）原材料出厂合格证、质量检验报告和进场复验报告;3）施工方案及技术交底记录；4)隐蔽工程验收记录；5）施工检验记录；6）淋水或蓄水检验记录；7)各检验批验收记录；8）其他必要的文件和记录。附表 Error! Bookmark not defined.、建筑给水、排水与采暖分部工程各子分部工程与分项工程相关表 子分部工程名称 分项工程名称01020304050607080910室内给水系室内排水系室内热水供应系统卫生器日安室内采管网室外给水管室外排水管网室外供热管建筑中水系统及游泳池系统供热锅炉及铺助设备安装1室内给水管道及配件安装0501012室内消火栓安装050123给水设备安装0501034室内排水管道及配件安装0502015雨水管道及配件安装0502026室内热水管道及配件安装0503017热水供应系统辅助设备安装0503028卫生器具及给水配件安装050401,0504029卫生器具排水管道安装05040310室内采暖管道及配件安装05050111室内采暖辅助设备及散热器、金属辐射板安装050502，05050312低温热水地板辐射采暖系统安装05050413室外给水管道安装05060114室外消防水泵结合器、消火栓安装05060215管沟及井室05060316室外排水管道安装05070117室外排水管沟及井池05070218室外供热管网安装05080119建筑中水系统及游泳池系统安装050901，05090220锅炉安装05100121锅炉辅助设备安装(I)05100222锅炉辅助设备工艺管道安装（II）05100223锅炉安全附件安装05100324换热站安装0510042526272829说明：建筑给水、排水与采暖质量验收资料包括：1）施工图及设计变更记录。2)主要材料、成品、半成品、配件、器具和设备出厂合格证及进场检 (试)验报告。3)隐蔽工程检查验收记录.4）中间试验记录.5）设备试运转记录。6）安全、卫生和使用功能检验和检测记录。7)各检验批质量验收记录。8)其他必须提供的文件或记录.施工现场质量管理检查记录表开工日期:2002年5月18日工程名称施工许可证(开工证)建设单位项目负责人设计单位项目负责人监理单位总监理工程师施工单位项目经理项目技术负责人序号项目内容1现场质量管理制度质量例会制度;月评比及奖罚制度;三检及交接检制度；质量与经济挂勾制度2质量责任制岗位责任制；设计交底会制度;技术交底制；挂牌制度3主要专业工种操作上岗证书测量工、钢筋工、起重工、电焊工、架子工有证4分包方资质与对分包单位的管理制度5施工图审查情况审查报告及审查批准书京设020066地质勘囊资料地质报告书7施工组织设计、施工方案及审批施工组织设计、编制、审核、批准齐全8施工技术标准有模板、钢筋、混凝土灌注等20多种9工程质量检验制度有原材料及施工检验制度；抽测项目的检测计划10搅拌站及计量设置有管理制度和计量设施精确度及控制措施11现场材料、设备存放与管理钢材、砂、石、水泥及玻璃、地面砖的管理办法检查结论:现场质量管理制度基本完整。总监理工程师(建设单位项目负责人）：郝大海2002年5月10日10砖砌体工程检验批质量验收记录表 GB502032002 020301 单位（子单位)工程名称。分部（子分部)工程名称 验收部位施工单位项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设)单位验收记录主控项目l砖强度等级 MUlO 2份试验报告MUl0符合要求2砂浆强度等级 MlO 试块编号6月10日4一063水平灰缝砂浆饱满度8090，96，97，90,9。5，964斜槎留置第5.2。3条 /5直槎拉结筋及接槿处理第5。2.4条6轴线位移10ram 20处平均4mm，最大7nun7垂直度（每层）5mm 3处平均3.8mm。最大5mm般项目l组砌方法第5。31条符合要求2水平灰箍厚度10ram 812ram3基础顶面、楼面标高土15ram6573794表面平整度（混水）8mm4633
