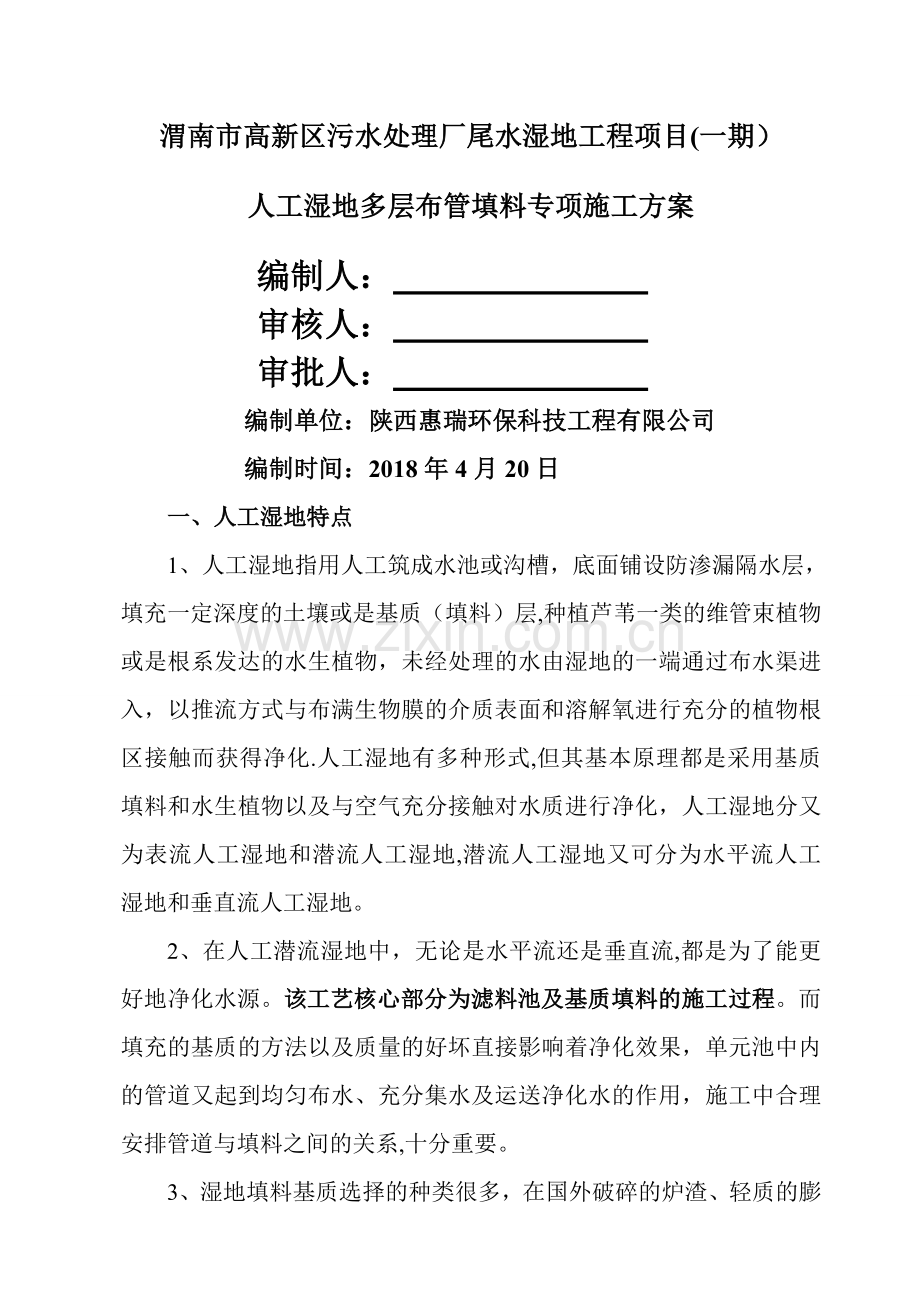

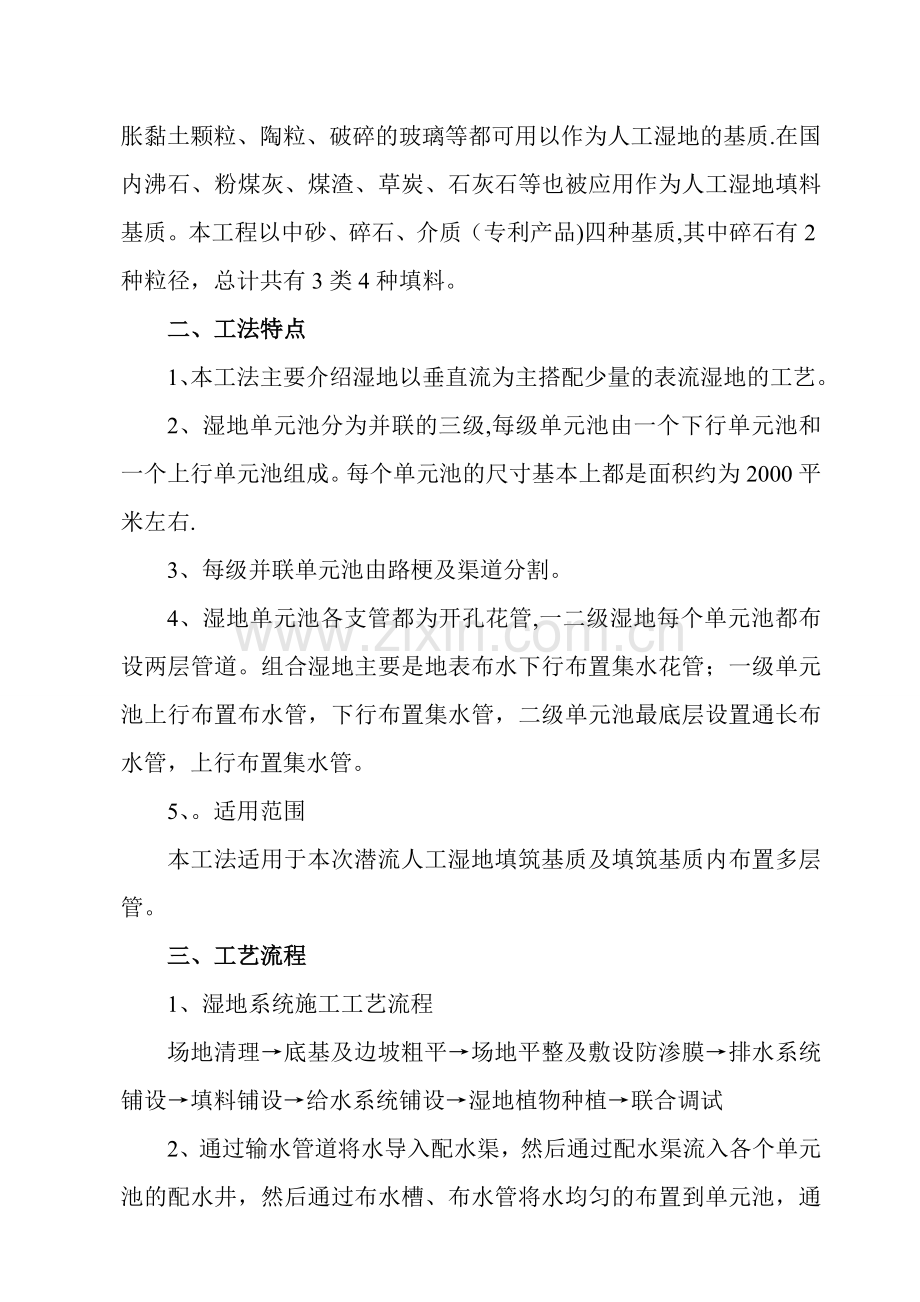

渭南市高新区污水处理厂尾水湿地工程项目(一期）人工湿地多层布管填料专项施工方案编制人： 审核人： 审批人： 编制单位：陕西惠瑞环保科技工程有限公司 编制时间：2018年4月20日一、人工湿地特点1、人工湿地指用人工筑成水池或沟槽，底面铺设防渗漏隔水层，填充一定深度的土壤或是基质（填料）层,种植芦苇一类的维管束植物或是根系发达的水生植物，未经处理的水由湿地的一端通过布水渠进入，以推流方式与布满生物膜的介质表面和溶解氧进行充分的植物根区接触而获得净化.人工湿地有多种形式,但其基本原理都是采用基质填料和水生植物以及与空气充分接触对水质进行净化，人工湿地分又为表流人工湿地和潜流人工湿地,潜流人工湿地又可分为水平流人工湿地和垂直流人工湿地。2、在人工潜流湿地中，无论是水平流还是垂直流,都是为了能更好地净化水源。该工艺核心部分为滤料池及基质填料的施工过程。而填充的基质的方法以及质量的好坏直接影响着净化效果，单元池中内的管道又起到均匀布水、充分集水及运送净化水的作用，施工中合理安排管道与填料之间的关系,十分重要。3、湿地填料基质选择的种类很多，在国外破碎的炉渣、轻质的膨胀黏土颗粒、陶粒、破碎的玻璃等都可用以作为人工湿地的基质.在国内沸石、粉煤灰、煤渣、草炭、石灰石等也被应用作为人工湿地填料基质。本工程以中砂、碎石、介质（专利产品)四种基质,其中碎石有2种粒径，总计共有3类4种填料。二、工法特点1、本工法主要介绍湿地以垂直流为主搭配少量的表流湿地的工艺。2、湿地单元池分为并联的三级,每级单元池由一个下行单元池和一个上行单元池组成。每个单元池的尺寸基本上都是面积约为2000平米左右.3、每级并联单元池由路梗及渠道分割。4、湿地单元池各支管都为开孔花管,一二级湿地每个单元池都布设两层管道。组合湿地主要是地表布水下行布置集水花管；一级单元池上行布置布水管，下行布置集水管，二级单元池最底层设置通长布水管，上行布置集水管。5、。适用范围本工法适用于本次潜流人工湿地填筑基质及填筑基质内布置多层管。三、工艺流程1、湿地系统施工工艺流程场地清理底基及边坡粗平场地平整及敷设防渗膜排水系统铺设填料铺设给水系统铺设湿地植物种植联合调试2、通过输水管道将水导入配水渠，然后通过配水渠流入各个单元池的配水井，然后通过布水槽、布水管将水均匀的布置到单元池，通过各种基质组合，将水渗透过滤到底层,然后通过最下层集水管道将渗透到底部的水收集排入到公园水景.净化过程见3。1图工艺流程高程图。四、施工工法（一)填料前的准备工作：1、土工布焊接现场闭水试验：通过在现场找一处10米10米的位置，下挖1。8米深的池子，在池底铺设PE膜，并四周上翻至池体顶部加以固定。2、每块湿地土方工程完成联合验收合格后，铺设土工布完成后进行单元池体24小时闭水试验。3、进场基料完成进场报验，并检测合格.（二）管道铺设方法1、管道材质采用符合国家标准的UPVC管道质量要求，本次设计采用主要采用管道管径有：dn50、dn150和dn300三种2、管道铺设方式:在土工布完成铺设后先人工回填一层砂垫层，然后进行一层管道安装放线，管道可以用砖块等进行支垫调平，所有支、主管道安装完成后进行验收，管道中心线必须水平，验收合格后进行二层管道铺设，可以用砖砌体进行砌筑固定二层管道，每隔1。5米一个固定支点,完成全部管道安装后开始机械配合人工进行填料，填料过程严禁碾压、碰撞管,防止管道变形,基料填至管道底平时安装管道 “人”字保护砖块，完成砖砌护后继续填至基料,填料自下而上逐层铺设，再将填料顶端补足至设计的标高/高度（按设计要求埋设布、集水管）.严禁填料混合。（三）填料方法1、湿地填料方法1.1、所有填料表面碎屑及积泥填筑前必须清洗干净，以免堵塞湿地及管道系统.1.2、严格按照设计要求选购填料，并合理选择填料基质堆场及场内运输路线，道路布置等。1。3、施工时采用专用小型机械设备，避免填料混合，同时避免对填料底部防渗层及管道的损害。1.4、池体内计算好25cm厚填料量,保证填料时不对已经安装完成的管道及土工布造成破坏，25cm厚的填料采用人工回填，施工机械只把填料送入回填面附近即可.池内5cm砂垫层和20cm厚碎石垫层采用架子车人工入仓填料整平，三层至顶层填料，采用小型轮式装载机入仓，80型以下小型挖掘机配合人工摊平的办法。1.5、基料严禁混合，分层填料铺设时应严格按照设计高度找平,在填料过程前,在池体墙面上弹线画出料面应填筑高程（算上预留沉降量），在单元池内以15米15米的间距设立标尺，以保证填料厚度的挖掘机粗找平控制,细找平控制高程时，主要采用人工两边按照画出的料面高程拉线，人工配合挖掘机和3米长100mm50mm的木刮杠顺线找平。1。6、填料的最上表层在管道布置完成后的高程找平是关键中的关键，必须专人负责挂线刮杠找平,以便最后池内通水后造成整个池面由于填料不平，呈现在个别部位高出水面56cm，个别部位还在水面以下几厘米的水中岛现象，处理起来相当费工时。（四）湿地进水、出水渠道系统施工1、配、集水渠道严格按照设计图纸进行施工，每二十米设置伸缩缝一道,伸缩缝缝内采用651型橡胶止水及2cm聚氯乙烯泡沫板。钢筋混凝土防水胶泥灌缝651型止水带2cm聚氯乙烯泡沫板2、渠道处土工布铺设时应将土工布翻至渠道混凝土上沿20cm并用聚氯乙烯胶泥粘结。3、渠道盖板顶面要保证表面光洁度，平整度小于2cm.4、渠道采用现浇钢筋混凝土，严禁砂灰抹面。五、注意事项1、严格按照设计图纸进行施工,一二工区及时进行工序报验。2、施工过程中禁止使用大型起重设备，要保证高压线路和施工车辆、人员的安全距离不小于7米。3、在高压杆附近设置安全标示牌.防止机械碰撞高压杆体。4、一二工区需设置专职安全人员，责任落实到人,负责本区域内的安全检查管理工作，项目部并设专职安全员进行巡查。
