资源描述

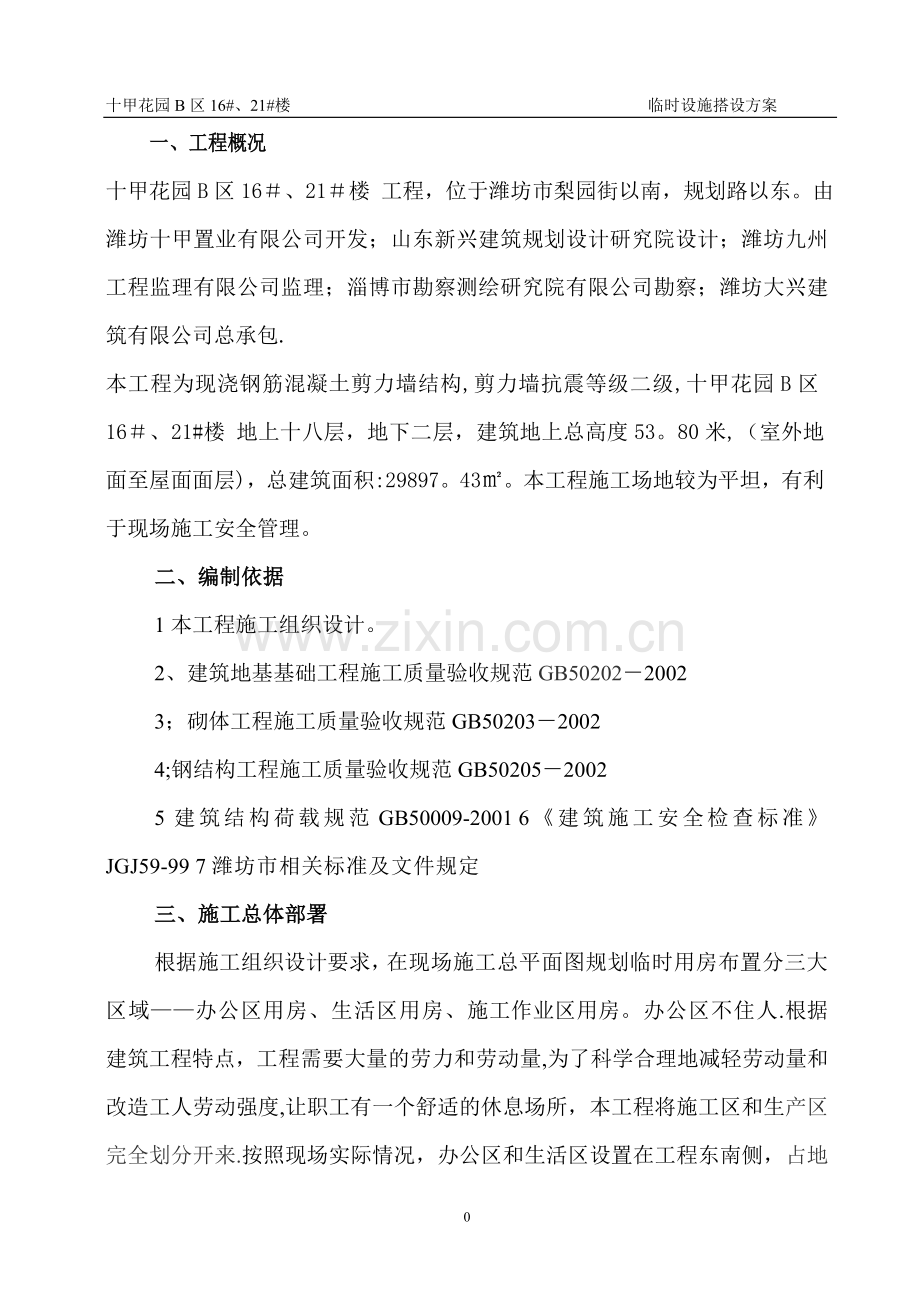

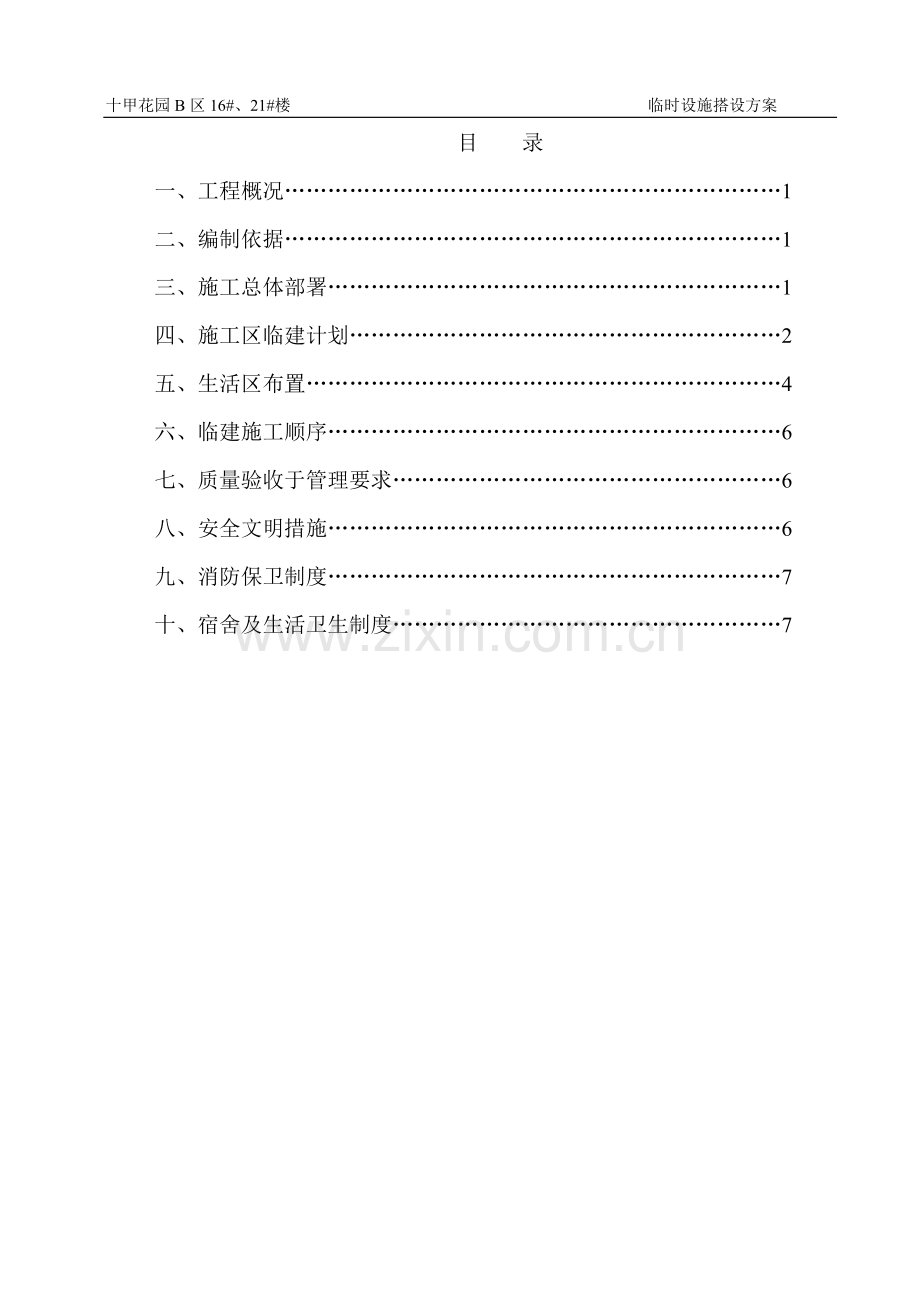

1、 十甲花园B区16#、21#楼 临时设施搭设方案 目 录一、工程概况1二、编制依据1三、施工总体部署1四、施工区临建计划2五、生活区布置4六、临建施工顺序6七、质量验收于管理要求6八、安全文明措施6九、消防保卫制度7十、宿舍及生活卫生制度7 一、工程概况十甲花园B区16、21楼 工程,位于潍坊市梨园街以南,规划路以东。由潍坊十甲置业有限公司开发;山东新兴建筑规划设计研究院设计;潍坊九州工程监理有限公司监理;淄博市勘察测绘研究院有限公司勘察;潍坊大兴建筑有限公司总承包.本工程为现浇钢筋混凝土剪力墙结构,剪力墙抗震等级二级,十甲花园B区16、21#楼 地上十八层,地下二层,建筑地上总高度53。80

2、米,(室外地面至屋面面层),总建筑面积:29897。43。本工程施工场地较为平坦,有利于现场施工安全管理。二、编制依据1本工程施工组织设计。2、建筑地基基础工程施工质量验收规范GB5020220023;砌体工程施工质量验收规范GB5020320024;钢结构工程施工质量验收规范GB5020520025建筑结构荷载规范GB50009-20016建筑施工安全检查标准JGJ59-997潍坊市相关标准及文件规定三、施工总体部署根据施工组织设计要求,在现场施工总平面图规划临时用房布置分三大区域办公区用房、生活区用房、施工作业区用房。办公区不住人.根据建筑工程特点,工程需要大量的劳力和劳动量,为了科学合理

3、地减轻劳动量和改造工人劳动强度,让职工有一个舒适的休息场所,本工程将施工区和生产区完全划分开来.按照现场实际情况,办公区和生活区设置在工程东南侧,占地面积约300,将搭设2幢彩钢房,合计建筑面积260,结构采用保温彩钢房搭设塑钢窗,加防盗窗,宿舍区设置食堂、浴室、民工学校等辅助设施,集工人吃、住、休息、学习为一体。四、施工区临建计划施工作业区用房设置在工程建筑物四周塔吊回转半径内.1大门、围墙、施工道路1。1大门大门布置在工程正北方中间,方便车辆的进出和回转半径达到长车辆进出要求。大门请专业制作公司进行美化。大门制作按照公司统一标准进行设置。 大门两边柱子用M10水泥砂浆,MU10煤矸石砖砌筑

4、,柱子为500500,高度5500。1:2水泥砂浆粉刷,批白色白水泥二遍,大门柱子上写公司统一标语。大门顶部制作灯箱,骨架采用角钢制作,灯箱由项目部制作并刷锈漆,安装完成后由公司委托专业广告公司制作喷绘布挂设。1。2施工区围墙本施工围墙布置在临时办公区北、东、南侧,围墙采用彩钢板维护,角铁及木杆固定。内外部粘挂宣传布条,书写企业的各种标语,以提高职工的认同感和安全生产氛围.围墙基础做法:基础采用砖块大放脚。砖柱尺寸为300300mm。1。3施工道路本工程施工道路宽为6m,与进入生活区道路均采用混凝土硬化处理,局部留置一些绿化带点缀,大门入口处地面采用100厚碎石,垫层20厚C25混凝土,门口设

5、置车辆冲洗槽,对进出车辆进行冲洗。其余场地采用12厚C25混凝土进行硬化处理,混凝土浇筑后及时进行浇水养护达到强度标准后,即可使用,局部利用原已有硬化的设施.2办公楼、仓库、厕所2。1办公区临时用房将搭设在工程南侧,占地460,具体做法:基础为240宽500深砖基,M10水泥砂浆,MU10煤矸石砖。结构为彩钢板活动房定型材料,具体结构:钢结构主骨架,50系列岩棉夹芯隔热彩钢板隔断及75系列屋面板, 50系列彩钢板门,塑钢推拉窗. 屋面与墙体彩钢板连接均采用定型铝型材及抽芯铝铆钉相固定。地坪:水泥砂浆找平出光地面.2.2门卫、仓库门卫2个各设置在工程东面,占地面积:40,结构采用彩钢板房搭设,地

6、面采用素土夯实,100厚碎石垫层,50厚C20混凝土面层,20厚1:2水泥砂浆面。临时仓库布置在东侧,共7间,结构采用彩钢板房搭设,平面尺寸80;地面采用素土夯实,80厚碎石垫层,50厚C15混凝土基层,20厚1:2水泥砂浆面层。2。3厕所临时厕所拟设1个, 场地最西南角,平面尺寸共为60,结构采用普通红砖,地面采用素土夯实,80厚碎石垫层,50厚C15混凝土基层,300300防滑地砖,蹬坑部位采用250300便槽,设置自动冲洗箱,厕所隔断铺贴白色瓷砖,天棚为塑料扣板,在厕所下部设置化粪池,污水排入筹建大楼的已有管网内.临时厕所分男女厕所搭建.厕所每天安排专人进行清扫,确保厕所无异味.3操作棚

7、3.1木工棚木工棚搭设在基础阶段拟布置2个,个体位置在北侧与楼南侧,材料为钢管配合扣件进行搭设,高度3米,顶部为人字形铺设石棉瓦,顶部离开屋尖30搭设安全防护棚,防护棚边设900高翻边,底部铺设竹笆,设置15002000木门,木工棚四面用模板封闭,减少噪音污染和锯末飞扬,地面进行硬化.3。2钢筋棚钢筋棚搭设在南侧。材料为钢管配扣件进行搭设,高度3米,顶部为人字形,铺设石棉瓦,顶部离开屋尖30搭设安全防护棚,防护棚边设900高翻边,底部铺设50mm木板. 3.3总配电房设置1个总配电房,位置工程东侧,平面尺寸3000*3000。采用标准砖砌筑,高度2700,屋面采用100厚C20钢筋砼,留置90

8、02000门,6001200百叶窗通风,窗外用金属网隔离,防止麻雀等飞鸟进入配电房,地面配电箱前铺设绝缘布,设置电缆沟,沟底用C15混凝土浇筑,沟壁砌筑240砖墙,沟盖板400500用混凝土预制。五、生活区布置 1食堂食堂设置在宿舍区,平面尺寸,基础采用240宽500深砖基,所有钢结构材料为彩钢板活动房定型材料,由彩板钢架公司专业生产施工。具体结构:钢结构主骨架,50系列夹芯隔热彩钢板隔断及屋面板, 50(或50,具体由项目部自定)系列彩钢板门,塑钢推拉窗。屋面与墙体彩钢板连接均采用定型铝型材及抽芯铝铆钉相固定。地坪:餐厅地面铺贴防滑地砖,熟食间、操作间地面铺贴300300防滑地砖,其余地坪7

9、0厚C10砼垫层,20厚水泥砂浆抹光.熟食间售菜窗口采用600高塑钢通窗,操作台采用成型桌子,操作间地面中间设置300宽明沟,上铺设钢筋盖板,内部设置洗菜、洗碗、淘米池等6个水池,按卫生要求采用电蒸饭车,电开水炉,煤气灶。 2浴室 分男、女浴室,男浴室平面尺寸40m2,女浴室20m2。结构采用彩钢板房,高度2。7m,地面采用300300防滑地砖,四周设置12060明沟,照明采用防潮灯。 3宿舍 宿舍采用装配式彩钢活动房,平面尺寸200m2,共10间。宿舍基础采用240宽500深砖基,所有钢结构材料为彩钢板活动房定型材料,由彩板钢架公司专业生产施工。具体结构:钢结构主骨架,50系列夹芯隔热彩钢板

10、隔断及屋面板,50系列彩钢板门,塑钢推拉窗。屋面与墙体彩钢板连接均采用定型铝型材及抽芯铝铆钉相固定。宿舍地面素土夯实,80厚碎石垫层,50厚C20混凝土基层,20厚1:2水泥砂浆面层,每个房间照明采用2盏日光灯,每个铺位设置一个插座,宿舍尺寸5.543。68M,放置4张双层双人床,住宿8个人.每个宿舍外门张挂宿舍牌,牌上标明职工姓名和照片,每个楼层张挂一张宿舍卫生制度牌。(具体由项目部根据实际情况做调整) 4晒衣区 晒衣架布置在13#楼北侧,采用镀锌钢管制作,高度2000,长度3米左右,供职工晒衣、晒被等用。(具体由项目部根据实际情况做调整)5花坛 花坛布置在办公区前,种植适宜的绿化树木,以美

11、化现场环境。(具体由项目部根据实际情况做调整) 六、临建施工顺序 1在总施工平面图指定地方先进行场地平整,然后基础放线,先地下,后地上,对地下的管线预埋先做. 2生活区及办公用房: 挖基槽做砖基砌砖墙安装夹芯彩钢板隔断(一层)搁支架盖夹芯彩钢板屋面板做地面层水泥砂浆面层。 3作业区用房:搭设钢管骨架盖石棉瓦木板围护防坠棚搭设浇地坪砼。 七、质量验收与管理要求1严格按施工规范及行业标准施工,对钢结构骨架、连接节点在施工中严格把关,并进行隐蔽验收,不符合要求禁止进入下道工序。2对作业区的临时用房做仔细的检查,从刚度及稳定性方面进行验收,确保临时用房骨架强度,无塌倒现象。3完工后组织有关人员进行验收

12、,并办理验收报告,送项目部存档。4验收标准:屋面、外墙无渗漏,栏杆牢固,节点连接符合要求,楼地面平整,围档牢固。八、安全文明措施1、施工现场要求施工平面布置合理,出入口设置保卫条例、现场管理六则,安全纪律牌等。2、进场材料应按施工总平面布置图中所确定的位置堆放整齐,所使用的工具应清理干净,按规格堆入在指定的地点,每分部分项工程完成后,应做到工完料清场地净,在井子架、配电箱、轮子锯等处要设置醒目的防坠落及危险标志牌,严格文明考核制度,不断提高自身素质。九、消防保卫措施1、建立健全工地消防保卫领导小组,制定工程消防保卫制度,定期研究消防保卫工作中的问题,教育现场工作人员认真招待各项消防保卫安全管理

13、制度.2、现场使用明火工作必须特别注意安全;3、现场要有消防灭火系统,楼梯不准堆料,以保证道路畅通.十、宿舍及生活卫生制度1、生活卫生管理按施工组织设计中规定招待纳入施工现场管理总体规划,建立健全工地的各项卫生制度,设专职生活卫生员,仓库、食堂、传达室、娱乐室、卫生室、沐浴室等,均设专人负责日常生活。2、室内应整洁卫生,用品摆放整齐有序。3、门窗钉纱网以防蚊蝇,室内门品设防鼠板.4、厕所设专人负责,及时进行冲刷清理、消毒、防蚊蝇孳生.5、现场设保温水桶,加盖加锁.6、施工现场全体人员,搞好个人卫生,设卫生检查小组,设专职卫生员,每天检查,预防食物中毒和传染病发生。高温天气防中暑,并做好预防工作,搞好日常伤员的治疗急救工作,对病情严重者,及时派车送医院救护。附表一:安全防护设施表附表二:施工机械设备表序号材料名称规格单位数量备注1安全带条2002安全帽个6003电缆五芯米28004总配电箱个15分箱个66开关箱个267安全网(立网)1.5M6M片120008安全网(平网)1。8M6M片36007
