自动化产品常见问题.doc

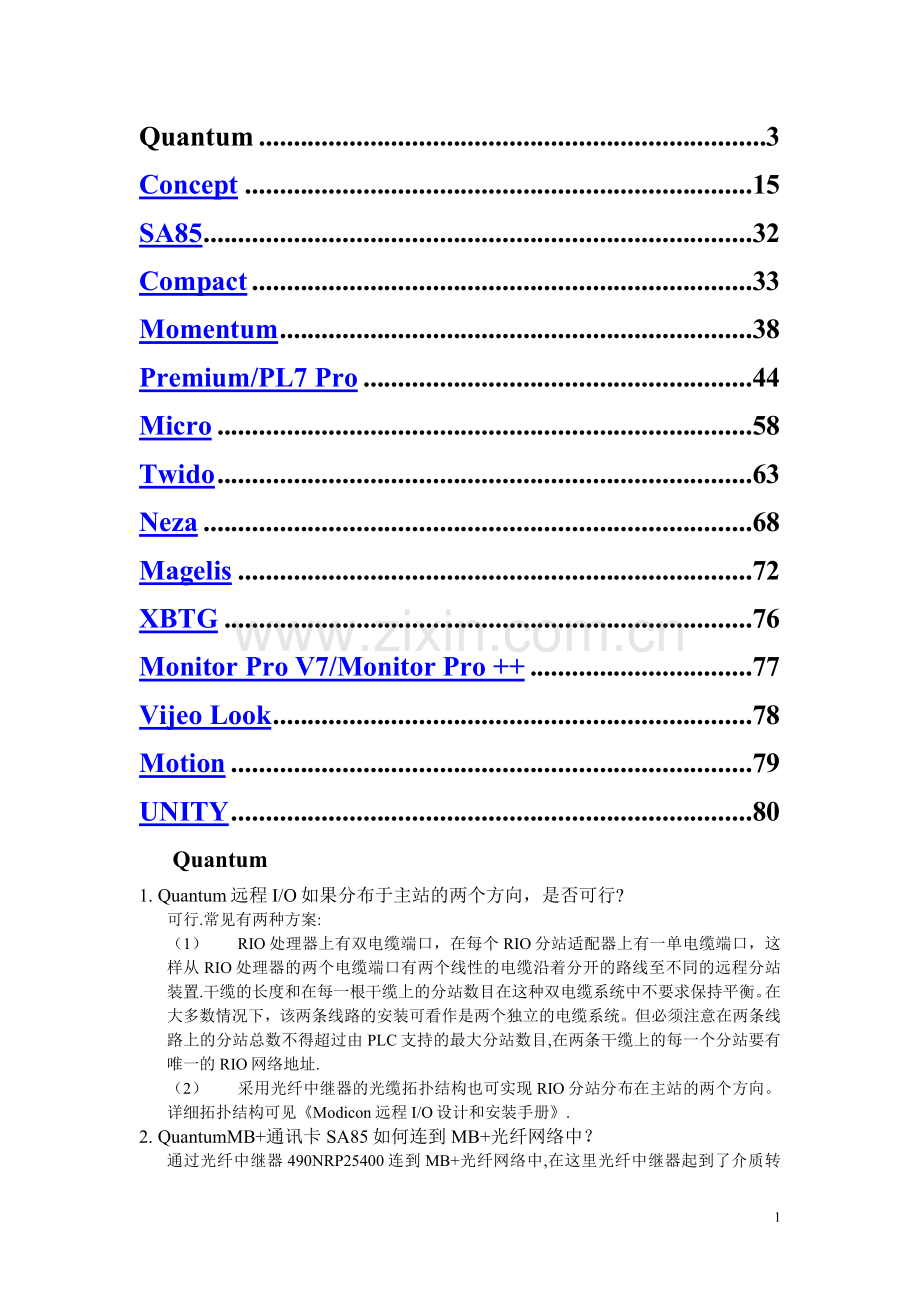

Quantum3Concept15SA8532Compact33Momentum38Premium/PL7 Pro44Micro58Twido63Neza68Magelis72XBTG76Monitor Pro V7/Monitor Pro +77Vijeo Look78Motion79UNITY80Quantum1. Quantum远程I/O如果分布于主站的两个方向，是否可行?可行.常见有两种方案:（1） RIO处理器上有双电缆端口，在每个RIO分站适配器上有一单电缆端口，这样从RIO处理器的两个电缆端口有两个线性的电缆沿着分开的路线至不同的远程分站装置.干缆的长度和在每一根干缆上的分站数目在这种双电缆系统中不要求保持平衡。在大多数情况下，该两条线路的安装可看作是两个独立的电缆系统。但必须注意在两条线路上的分站总数不得超过由PLC支持的最大分站数目,在两条干缆上的每一个分站要有唯一的RIO网络地址.（2） 采用光纤中继器的光缆拓扑结构也可实现RIO分站分布在主站的两个方向。详细拓扑结构可见Modicon远程I/O设计和安装手册.2. QuantumMB+通讯卡SA85如何连到MB+光纤网络中？通过光纤中继器490NRP25400连到MB+光纤网络中,在这里光纤中继器起到了介质转换的作用。3. Quantum热备系统带一个RIO，除配分离器MA-0186100外,因只有一个RIO，还必须配分支器MA-0185-100吗?必须配，且在MA0185-100的干线出口端用干线终端器52-0422000来终止。4. 4个MODBUS口至1个MODBUS PLUS口的桥多路器NWBM85-C002，其背面 的MODBUS口，物理层是RS232口，还是RS-485口?其背面 的MODBUS口为RS-232口。5. 在配置Quantum顺序事件记录模板140ERT85410时，常遇到的问题:（1） 多个ERT模板，要配多个GPS接收器（470GPS00100)吗？不需要，一个GPS接收器可同时连接多个ERT模板。（2） GPS接收器与ERT模板之间的最大距离为多远？最大距离为1000英尺。（3） GPS接收器的配置软件需要单独定购吗?不需要，如定购了GPS接收器，即附带了配置软件,GPS接收器与PC机之间的电缆470XCA32300需要单定。（4） ERT模板可用于本地，RIO分站，DIO分站吗? ERT模板可用于本地,RIO分站，不能用于DIO分站.每个机架可配置9个ERT模板。（5） ERT模板除了事件记录的功能外，还有事件中断功能吗?没有事件中断功能。Quantum中断只能通过锁存/中断模板140HLI34000实现事件中断。6. QuantumCPU电池型号？Premium，MicroRAM电池型号和PCMCIA RAM电池型号?QuantumCPU电池型号为990XCP98000。Premium,MicroRAM电池型号均为TSXPLP01，PCMCIA RAM电池型号均为TSXBATM01。7. 配置Quantum分布式I/O（DIO)时，主要应注意什么?DIO结构基于Modbus Plus技术，传输介质为双绞线，配置时应注意: 每个DIO网络，如果不带中继器，可有31个DIO分站，采用中继器，可有63个DIO分站。 每个DIO分站，最多30个字输入，32个字输出。此字数限制包括了离散量和模拟量. DIO不带中继器的传输距离为457米（1500英尺）,使用RR85中继器,DIO网络长度能延伸到1800米（6000英尺），如使用光纤中继器，DIO网络总长能到12公里，两节点间距离能达到3公里。 Quantum双机热备不支持DIO结构。8. 配置Quantum远程I/O（RIO）时，主要应注意什么?RIO结构基于S908的I/O联网，传输介质为同轴电缆,配置时应注意： RIO最多可有31个分站。 每个RIO分站，最多64个字输入， 64个字输出.此字数限制包括了离散量和模拟量。 RIO不带中继器的传输距离为4572米（15000英尺）,如使用光纤中继器，网络总长能到13公里。 Quantum双机热备支持RIO结构。9. 光纤中继器490NRP25300和490NRP25400有何区别？两者都是用于MB+网络或DIO网络,490NRP25300用于点对点连接，有一个光纤口和一个连到MB+的电气口.490NRP25400有两个光纤口和一个连到MB+的电气口。在总线配置中，490NRP25300一般用于总线两端，490NRP25400一般用于中间节点之间的连接。10. 140ATI03000模块能不能用Cablefast连接？140ATI03000模块不能用Cablefast连接， 因为Cablefast模块和Cablefast电缆会增加信号通道上的电阻， 从而导致140ATI03000模块读数失真.11. 如果连成双冗余MB+网， 则对CableA和CableB在长度上有没有要求？为了减少双冗余MB+网同时被干扰或同时被损坏的机会, 建议用户CableA和CableB分开跑线, 且系统对CableA和CableB在长度上也有要求, 即在MB+网路上的任何节点间CableA和CableB的总长度差不得大于500ft （150m). 例: 如果MB+网路上的节点1和节点6间CableA的总长度为200米, 而CableB的总长度为100米，200-100=100150m, 符合要求.12. Lonworks网络可选模板140NOL911X0可置于本地，RIO分站和DIO分站吗？Quantum热备支持此通讯模板吗？140NOL911X0只能置于本地，RIO分站，不能置于DIO分站。当置于RIO分站时，可用于Quantum热备系统中。13. Modbus至以太网网桥174CEV30010的Modbus口为RS232，还是RS485?174CEV30010的前面板上有一个开关，用来选择Modbus口的界面，当开关置于上面时,Modbus口为RS232界面，当开关置于下面时，Modbus口为RS422或RS485界面。14. Quantum高数计数模板140EHC20200和140EHC10500可接绝对型编码器吗？不行。只能接增量型编码器。施耐德PLC中能接绝对型编码器的高数计数模板有：（1） Momentum 170AEC92000（2） Premium TSXCTY2C（3）Micro TSXCTZ1B15. Quantum，Momentum，Premium，Micro接线端子随模块提供吗?Quantum:模块端子均单独订货，型号为140XTS00200.Momentum：I/O基板的端子和汇线端子均单独订货，有螺丝和弹簧两种类型可供选择。螺丝端子型号为170XTS00100，弹簧端子型号为170XTS00200，每个订货号包含3个 端子块。汇线端子为可选产品，分1排，2排，3排三种.Premium：通过20路螺旋端子连接的模块，端子单订，型号为TSXBLY01。通过20 路HE10连接器连接的模块，需订相应的Telefast基板和连接电缆。Micro：通过螺旋端子连接的模块，螺旋端子与模块一起提供,通过20 路HE10连接 器连接的模块,需订相应的Telefast基板和连接电缆.16. 140CPU42402已停产，用什么替代？140CPU42402有2个MB+通讯口，1个Modbus通讯口,Quantum现有CPU均只有1个MB+口，1个或2个Modbus通讯口。如原系统用140CPU42402上的2个MB+口组成冗余的MB+网，除用140CPU43412A或140CPU53414A替代原来的140CPU42402外，再配140NOM21200组成冗余的MB+网。如原系统没用140CPU42402组成冗余的MB+网，则只需用140CPU43412A或140CPU53414A替代原来的CPU即可。17. MB+网桥NWBP85-002与NWBP85D002有何区别？供电电压和安装方式不同,其它技术性能没有区别，均为单缆或冗余MB+网桥。NW-BP85-002为交直流供电，电源为115/230Vac或24Vdc,NWBP85D002为直流供电，电源为125Vdc或24Vdc。NWBP85002可水平或垂直安装，NW-BP85D002可导轨安装。18. 在MB+网络或DIO网络中，最多安装几个RR85中继器？最多三个RR85中继器，把网络分成四段，每段距离不超过450米，这样以双绞线传输的网络距离能达到1800米。19. Quantum通过扩展模块140XBE10000作本地扩展，在Concept中作硬件配置时，找不到模块140XBE10000.140XBE10000背板扩展模块在Proworx 中需要作I/O Map配置， 但在Concept和Modsoft中是不需要作I/O Map配置的，即在主机架和扩展机架配有 140XBE10000的槽位空着，其余模块的配置要作。20. Quantum 本安型模块的端子连接器和普通模块的端子连接器是相同的吗 ?Quantum 本安型模块的端子连接器和普通模块的端子连接器是不一样的, Quantum 本安型模块的蓝色端子连接器是140XTS33200, 而普通模块的端子连接器是140XTS00200。21. Quantum高密度开关量输入模板140DDI36400（96点）和输出模板140DDO36400（96点），与之相连的连接器是什么？这两种高密度模板的前连接器兼容TeleFast 2型连接器,可选择TeleFast 2型连接器,或者通过飞线TSXCDP301/501/1001直接连外部设备。22. Quantum推出的经济型热备套件的组成。推出两种经济型热备套件:140CHS41010和140CHS41020.140CHS41010的组成如下:140XBP00600 2块 140CPU11302 2块 140CPS11100 2块 140CRP93101 2块 140CHS21000 1套140CHS41020的组成与140CHS41010的组成不同之处在于CPU为2块140CPU11303.其中140CHS21000为热备套件，由以下部分组成: 140CHS32000 1套 140CHS11000 2块 140SHS94500 1个 990XCA65609 1个 840USE10600 1本23. Quantum 远程I/O（RIO）使用同轴电缆敷设线路，网络距离可达15000英尺(4572米）,如用Modicon的RG6或RG11电缆作主干缆，网络距离能达到15000英尺吗？使用CATV电缆，RIO网络距离可达15000英尺(4572米），如用Modicon的RG6电缆（975750000)作主干缆，干缆最大距离为4550英尺（1386米），如用Modicon的RG11电缆（975951000）作主干缆，干缆最大距离为8400英尺（2560米）。实际的网络距离计算请参考.24. Modicon有PCI槽的PC机MB+通讯适配卡吗?有，型号为416NHM30030（单口）和416NHM30032(双口）,它适用于PCI槽的PC机，它包含了新的V4.2 MB+Driver，支持Windows95/98/2000/NT/ME/XP。新的型号为416NHM30030A 和416NHM30032A 。 原因为现有的一些PCI总线只提供3。5V的电压, 而以前的卡供电电压为5V。25. Quantum Profibus DP模板140CRP81100的配置软件。如Quantum编程软件为Modsoft ,140CRP81100的配置软件为332SPU83301，如Quantum编程软件为Concept ，140CRP81100的配置软件为SYCSPULFUCD28M.26. 对Quantum PLC,如何配置MB+光纤网？有两种方案，第一种可使用CPU上的MB+口或NOM模板，通过光纤中继器490NRP25400或490NRP25300,组成MB+光纤网.另一种方案是直接使用MB+光纤模板140NOM25200,由于NOM25200内置MB+光纤通讯支持，不需要连接光电转换器，可直接连光纤。共有四种拓扑结构：PointtoPoint（点对点）连接，Bus（总线）配置，Star and Tree(星和树）配置，Self Healing Ring配置。其中Self Healing Ring配置具有上述配置的所有优点以及具有冗余的特点。环上任两个Quantum模板之间的断开连接将自动地将网络重新配置成总线配置，并继续通讯。27. Quantum DIO分站适配器140CRA21*提供的电流为3A，如果I/O模板较多,3A电流不够的情况下,可否配独立的Quantum 8A电源来供电。 可以,DIO分站在不使用分站适配器内装的3A电源时，可由独立的Quantum 8A电源来供电.28. MB+网络如何防雷击？有用于MB+网络的避雷器,型号为490NAC72100。它有衰减，每加一个避雷器,主干缆长度减少40米。相关资料在Quantum光盘中有。29. 用Quantum扩展模块140XBE10000扩展本地I/O时,能增加本地I/O的输入,输出字吗？不能，加了扩展模块后，两个机架的本地I/O的输入，输出字仍为64字输入,64字输出。但对于离散量较多的系统,使用扩展模块，能大大增加离散量的点数，而省去了远程I/O（RIO）分站的费用。例如不加扩展模块，一个16槽的机架如都配32点的离散量模块最多能带14X32=448个离散量I/O，加扩展模块后,两个16机架的系统最多能带13X32+14X32=864个离散量I/O。故对于离散量较多的系统，如本地I/O机架不够用，可考虑用扩展模块。30. 施耐德有连接以太网的Hubs，Switchs，Transceivers,Cables吗?三种Hubs： 499NEH10410：4 X 10baseT ports 499NOH10510：3 X 10baseT ports,2 X 10baseFL ports 499NEH14100：4 X 100baseTX ports九种Switchs: 499NES25100：5 X 10baseT/100baseTX ports499NES18100:8X10 baseT/100baseTX ports499NMS25101： 4 X 10baseT/100baseTX ports，1X100baseFX port499NMS25101： 3 X 10baseT/100baseTX ports,2X100baseFX ports499NSS25101: 4 X 10baseT/100baseTX ports，1X100baseFX port499NSS25102： 3 X 10baseT/100baseTX ports,2X100baseFX ports499NES27100: 7 X 10baseT/100baseTX ports499NOS27100： 5 X 10baseT/100baseTX ports,2X100baseFX ports499NSS27100: 5 X 10baseT/100baseTX ports,2X100baseFX ports两种Transceivers：499NTR10010：1 X 10baseT port，1 X 10baseFL port 499NTR10100:1 X 100baseTX port，1 X 100baseFX port多种Cables：带RJ45连接器的屏蔽双绞线490NTW*和490NTC*。 光纤电缆490NOC*，490NOT*，490NOR*.这些电缆的详细描述见英文样本。其中：E-电缆,O-光纤,H-Hub，S-Switch，10-10M，100-10M/100M自适应31. Quantum 140CPU43412A 上各开关位置的含义?Quantum 140CPU43412A CPU上有三个开关， Stop： 控制器停止,并禁止程序下装。Mem Prt： 允许启动和停止PLC,但禁止程序下载.Start: 允许启动和停止PLC,并允许程序下载。32. 对Quantum RIO系统，Modicon有无延长同轴电缆传输的中继器?没有用于延长同轴电缆传输的中继器,Quantum RIO要延长通讯距离，只能采用光纤中继器490NRP95400，采用光纤中继器后，网络总长可达13公里。这点与Quantum DIO或MB+网络有所不同,对于DIO或MB+网络，既有光纤中继器，也有延长双绞线传输距离的RR85中继器，使用RR85中继器,DIO或MB+网络可延长到1800米,使用光纤中继器，网络距离可到12公里,两节点间距离能达3公里。33. 在配置Quantum和Premium，Micro时，主要必须注意什么?在配置Quantum时，必须注意本地CPU能带的最大I/O字数为64个字输入，64个字输出。此字数限制包括了离散量和模拟量,对于离散量I/O,16点为一个字。模拟量I/O所对应的字数可在样本上或用Concept作配置时找到。所有模板所需总线电流之和，必须小于电源模板提供的电流。Premium,Micro在作配置时，离散量和模拟量的最大数目依赖于所用的CPU,可在产品样本中找到。注意MicroTSX3721和TSX3722如带28点I/O模块,最多能配5块；如配64点的高密度模块，最多能配3块。34. PC-x984x8x型PLC的编程电缆型号是什么？PCx984-x8x型PLC的编程电缆有两种，分别是: ASW956-012 (12 feet）AS-W956025 (25 feet）， 如没有上述电缆， 也可使用Quantum 的编程电缆, 型号为：990NAA26320 （12 feet）, 990NAA26350 （50 feet）. 35. 如何计算Quantum I/O模板和现场设备间的最大距离？Quantum I/O模板和现场设备间的最大距离可通过以下公式计算:X=(UinUonmin）（Ionmin*2Swire)X： Quantum I/O模板和现场设备间的最大距离Uin:输入回路电压值Uonmin： 输入为ON时的最小电压值Ionmin： 输入为ON时的最小电流值Swire： 信号线的衰减 （单位： 欧姆米)36. RG11电缆F连接器52-0401-000已停产,替代产品是什么？ 替代产品是490RIO00211,一盒为6个。 为安装此F连接器,还需要定连结器安装工具490RIO0C411和电缆安装工具490RIO0S411。37. 带刀片的RG6安装工具600528000以及带刀片的RG11安装工具60-0530000均已停产,替代产品是什么?替代产品均为490RIO00400.此同轴电缆剥线工具可安装剥离RG6电缆的刀片490RIO00406或安装剥离RG11电缆的刀片490RIO00406。38. NW-RR85-001如何设置电源等级？NWRR85001缺省情况下交流供电电源设为110/120VAC， 在中国国内使用, 应先重新配置电源等级为220/240VAC， 然后接通电源, 否则会烧保险.如果需配置NW-RR85-001的电源等级为220/240VAC， 应将电源选择插头拔出, 并将其上220/240VAC字样前的小三角符与RR85机座上的实心矩形符对到一起， 然后再插入。39. Quantum双机热备系统直接支持Profibus-DP模板140CRP81100吗？不直接支持，140CRP81100只能安装在本地机架上，不能安装在RIO或DIO分站上.如Quantum双机热备系统要与ProfibusDP的设备通讯，可通过Prolinx的MB+到Profibus-DP Master或Slave的网关来实现.40. Quantum A 系列和非A系列有什么区别? Quantum A 系列是非A系列的替代产品, 两者功能完全相同, 但是固件不同且不能互换， 所有非A型PLC中的程序均可不作任何修改, 即可直接装入A系列PLC中.41. 在设计DIO网络时如果采用FR85光纤模块进行通讯距离扩展,光纤模块后最多可以连接多少个分站？32个.DIO网络可以分成多个部分，在每个部分最多可以连接32个分站，每个部分最大距离为450米。可以使用RR85中继器进行网络扩展，最多可以连接三个RR85中继器,最大分站数为64个，传输距离达到1800米。如果传输距离超过1800米，可以使用FR85光纤模块。两个光纤模块之间如采用50um光纤时电缆通讯距离可达2KM,总计距离可达8 KM,采用62。5um或者100um光纤电缆时通讯距离可达3KM，总计距离可达12KM。42. PLC模拟量输入模块如果读取信号不精确,从外部因素考虑一般可能是什么原因？1）、检查模拟量信号接线端子是否紧固。如果线路连结不牢固，会造成环路电压下降。2)、检查供电电源以及电源变送设备是否接地，是否有短路情况发生.43. QUANTUM系列CPU处于掉电状态下，通过电池进行内存数据保存最长期限是多少？140CPU11302 454 days 140CPU11303 238 days 140CPU43412X 238 days140CPU53414X 119 days44. PROFIBUS现场总线由哪部分组成？PROFIBUS由三个兼容部分组成，即PROFIBUSDP（ Decentralized Periphery）PROFIBUSPA（Process Automation ）PROFIBUS-FMS (Fieldbus Message Specification )。PROFIBUS DP: 一种高速低成本通信，用于设备级控制系统与分散式IO的通信。使用PROFIBUSDP可取代办24VDC或420mA信号传输。PORFIBUSPA:专为过程自动化设计，可使传感器和执行机构联在一根总线上,并有本征安全规范。PROFIBUSFMS：用于车间级监控网络，是一个令牌结构实时多主网络。45. 我有一块 140ACI03000 模块只用到其中 4 个通道, 因为另外 4 个通道没有接线, 所以模块上“F”灯常亮, 能不能在 4 个通道不接线的情况下也让模块上“F灯不亮, 如何实现 ？在 4 个通道不接线的情况下可以让模块上“F”灯不亮， 具体实现方法如下： 将所有没有用的通道按电压接线方式把 4 个 input(+） 连接在一起后和已用通道的最后一个通道的对应input（+） 连接, input（)用相同的处理方法, 如此操作以后模块上” F”灯就不亮了。46. 目前可以选择的通讯方案有低速通讯方式Modbus,Unitelway等，高速通讯方式Ethernet,Fipio，Modbus Plus，Profibus DP等，如何进行这些通讯方式的选择呢？对于通讯控制方案的选择应该从以下四个方面统筹考虑：a. 总线拓扑结构b. 系统响应时间c. 不同操作模式d. 系统实用性47. 在Interbus-S网络中有无终端电阻?没有终端电阻。 Interbus-S网络是一个RS485网络, 终端电阻是通过网络中最后一个从站实现的。在Interbus从站上有两个连接器，顶部左边的连接器将从站连入网络，顶部右边的连接器有两个功能,一个功能是连接其它的从站到Interbus网络，另一个功能是将网络终止。此连接器有一内置的微型开关,如果有电缆连接到此连接器,此微型开关打开终端电阻，如果不连接电缆，此微型开关将终端电阻接入网络.48. Quantum Interbus-S模板140NOA62200支持Compact AS-BDEA-202吗?不支持，因为140NOA62200是第4代InterbusS模板, ASBDEA-202只被第3代的InterbusS模板支持。140NOA61100和140NOA61110都是第3代的InterbusS模板。49. 在 Quantum 的冗余电源系统中如何进行总系统底板负载的计算？如果在 Quantum 的机架插有N 个冗余电源, 那么总系统底板负载小于等于(N-1）个电源的容量, 例如： 如果在底板上装有2 个 8A冗余电源， 则最大底板负载为 （21)8=8A， 如果在底板上装有3 个 8A冗余电源， 则最大底板负载为 (3-1）*8=16A50. ModiconRIO分站适配器ASJ890101/102，ASJ892-101/102,ASP890-000,AS-P892000都已停产,有替代产品吗？有,型号为ASP890-300，但要注意此模块只能安装在以下四种机架中：l ASH819-209l ASH827209l ASH810208l ASH81020951. Quantum双机热备系统在MB+或以太网出现问题时,能否实现自动切换?不能。 Quantum双机热备系统只有在以下四种情况下才能实现自动切换:l 主机架电源故障l 主机架CPU故障l 主机架RIO适配器故障l 主机架RIO链路故障52. Quantum能工作在海拔高于2000米的地方吗?Quantum最高能工作在5000米的地方.但要保证其正常工作,当海拔高于2000米，海拔每增加1000米,系统能工作的最大环境温度要减少6.在海拔为2000米时，系统允许的最大环境温度为60，如要工作在海拔为3000米的地方， 系统允许的最大环境温度为60-6=54。53. Quantum也有热起动和冷起动吗?是的， Quantum也有热起动和冷起动之分。完全下载一个项目后的第一次起动为冷起动，除此以外的任何其它的起动均为热起动，例如PLC重新上电或PLC从stop到run都为热起动.54. 在 Quantum 的冗余电源系统中如何进行总系统底板负载的计算？如果在 Quantum 的机架插有N 个冗余电源， 那么总系统底板负载小于等于（N-1)个电源的容量, 例如： 如果在底板上装有2 个 8A冗余电源, 则最大底板负载为 （2-1）*8=8A, 如果在底板上装有3 个 8A冗余电源， 则最大底板负载为 （31)*8=16A55. 我的Quantum 双机热备结构中采用的以太网模板是140NOE77101， 但在发生热备切换时， 以太网通讯异常, 这是为什么? 如何解决 ?以太网模板140NOE77101应用于双机热备结构中时， 要求它的Firmware版本号必须大于2。0,否则当发生热备切换时, 以太网通讯将出现异常, 但以太网模板140NOE77100却无此问题， 解决的办法是更新140NOE77101硬件 Firmware版本号56. 在 Quantum 的 RIO的电缆系统中对分站电缆的长度有没有最短的要求. 为什么 ？在 Quantum 的 RIO的电缆系统中对分站电缆的长度是有要求的, 其所允许的最小长度为2。5m （8。5 英尺）， 如果分站电缆的长度小于2。5m 就会产生分支器反射, 这会在 RIO 分站适配器中产生误差。57. 在QUANTUM的热备系统中可以使用AS-I吗？AS-I模块可以用在RIO中,所以ASI可以用于热备系统。58. 能同时连接Quantum的140NOE771xx上的两个端口，以分别从中接收数据吗？不能同时连接.140NOE771xx是一个单通道的设备.在任一时刻,可以通过一个10/100BASET，或者一个100BASE-FX端口进行以太网通信。但两个端口不能在同一时刻都通信。59. Quantum的140ARI03010和140ATI03000模块需要标定吗？不需要标定。140ARI03010和140ATI03000模块各使用一个内置的固件，它将会运行一个连续的自标定例程.60. MA-0331-000 与 MA0186100 的区别?在Quantum 的双机热备结构中必须使用 MA-0186-100 作为分离器， 不可以使用 MA-0331000, 如果单纯作干缆分线装置， MA-0331-000 与 MA-0186-100 均可, 但如果用 MA-0186100 作分线装置则要求两端干缆要进行平衡以防止信号反射， 如果用 MA-0331-000 作分线装置可不要求干缆两端进行信号平衡. 但它距离 RIO 主站适配器的距离应在 8。5 到 100 英尺之间。61. 在Quantum双机热备系统中能使用Interbus-S总线吗？不能， Quantum Interbus-S主模板只能安装在本地机架上，不能安装在RIO或DIO分站, Quantum双机热备系统唯一支持的I/O为RIO,故Quantum双机热备系统中不能使用Interbus-S总线。62. 对140ACI03000和140ACI04000可否同时连接两线和四线制信号？可以。因为这两个模板的通道和通道间有30VDC的隔离.63. 在我的Quantum背板上能安装多少个140ESI06210 ASCII模板？140ESI06210能安装在本地站，RIO分站和DIO分站上。背板上140ESI06210的个数取决于背板上I/O字数的限制,一个140ESI06210占12个字的输入， 12个字的输出。64. 对140ESI06210 ASCII模板编程还需要特殊的软件吗？不需要. 140ESI06210能通过超级终端编程.如用984LL编程，有一个ESI loadable要安装,此loadable包含在此模板的用户手册中，这个手册的定货号是840USE10800.65. 请问在quantum双机热备系统中，能在不停止热备运行的情况下升级固件吗？可以.必须将热备系统命令寄存器里的第12位置1。这样，就可以在不停止应用运行的情况下升级固件。66. 140ESI06200已停产,可以用140ESI06210替代吗?不能。 140ESI06200和140ESI06210是功能完全不同的模板， 140ESI06210是ASCII模板，140ESI06200是支持RTU(IEC870-5-101)的模板。67. 140ERT85410能接收哪些实时时钟信号？ERT85410能接收两种实时时钟信号：1) DCF77信号:只能在徳国或部分欧洲国家2) GPS信号:卫星发送，全球都可接收GPS时钟输出的接口类型繁多,有RS232/422/485串行口,脉冲，IRIG-B码，DCF77格式接口.与ERT85410相连的GPS接收器的时钟输出必须为DCF77格式接口. 68. 140CRA93x00上Fault灯亮,但与主站通讯正常, 请问是什么原因？CRA上Fault灯亮，有可能是：1。I/O模板配置了,但没有安装2.安装的I/O模板与配置不符3。I/O模板有故障或背板上的某个槽有故障检查每个模板的Active灯,如果一个模板的Active灯不亮，就可能导致CRA上Fault灯亮.69. 用户反应140CRA93x00 的com act 闪烁 7 次, 请问是什么原因?140CRA93x00 的com act 闪烁 7 次，错误描述为”prom checksum error”，需要用EXECloader更新CRA的固件。建议用户将好的CRA的固件上传，再下传到此CRA.具体步骤如下：1.启动EXECLoader,选择通讯协议;2.选择目标地址,Device Type选为Remote I/O Drop，slot number为140CRP93x00的槽号,Drop number为RIO分站的站号;3.选择传送操作，如从PLC传送到PC，选择”Transfer EXEC from Device”, 如从PC传送到PLC,选择”Transfer EXEC to Device”。70. 140ACI03000和140ACI04000能同时连2线和4线制电流装置吗?可以，因为通道间有30Vdc的隔离。71. 在Quantum的一个底板上可否安装两个不同的可累加电源？可以，例如140CPS11410和140CPS11420能安装在一个底板上,累加的电流以小的电流计算， 140CPS11410的电流为8A， 140CPS11420的电流为11A，所以总的累加电流为16A。72. Quantum ProfibusDP模板140CRP81100包含哪些部件？140CRP81100包含:l 140CRP81100模板l PCMCIA卡467NHP81100(含连接PCMCIA卡到分支器的电缆)l Profibus分支器490NAE9110073. 140NOA61100/61110一定需要CMD软件吗?不是一定要定, CMD软件不是施耐德的产品，是phoenix contact的产品,用此软件增加了配置网络的灵活性,用此软件允许逻辑地址替代缺省的物理地址。74. 140NOA62200一定需要SYCON软件吗?是的, SYCON软件需要单独定购,支持140NOA62200的SYCON软件版本必须是2.7或以上版本.定货号目前为SYCSPULFUCD29M。75. 174CEV30020支持RS422 Modbus串行装置吗？支持,要实现174CEV30020支持RS422 Modbus串行装置,只需要把174C
