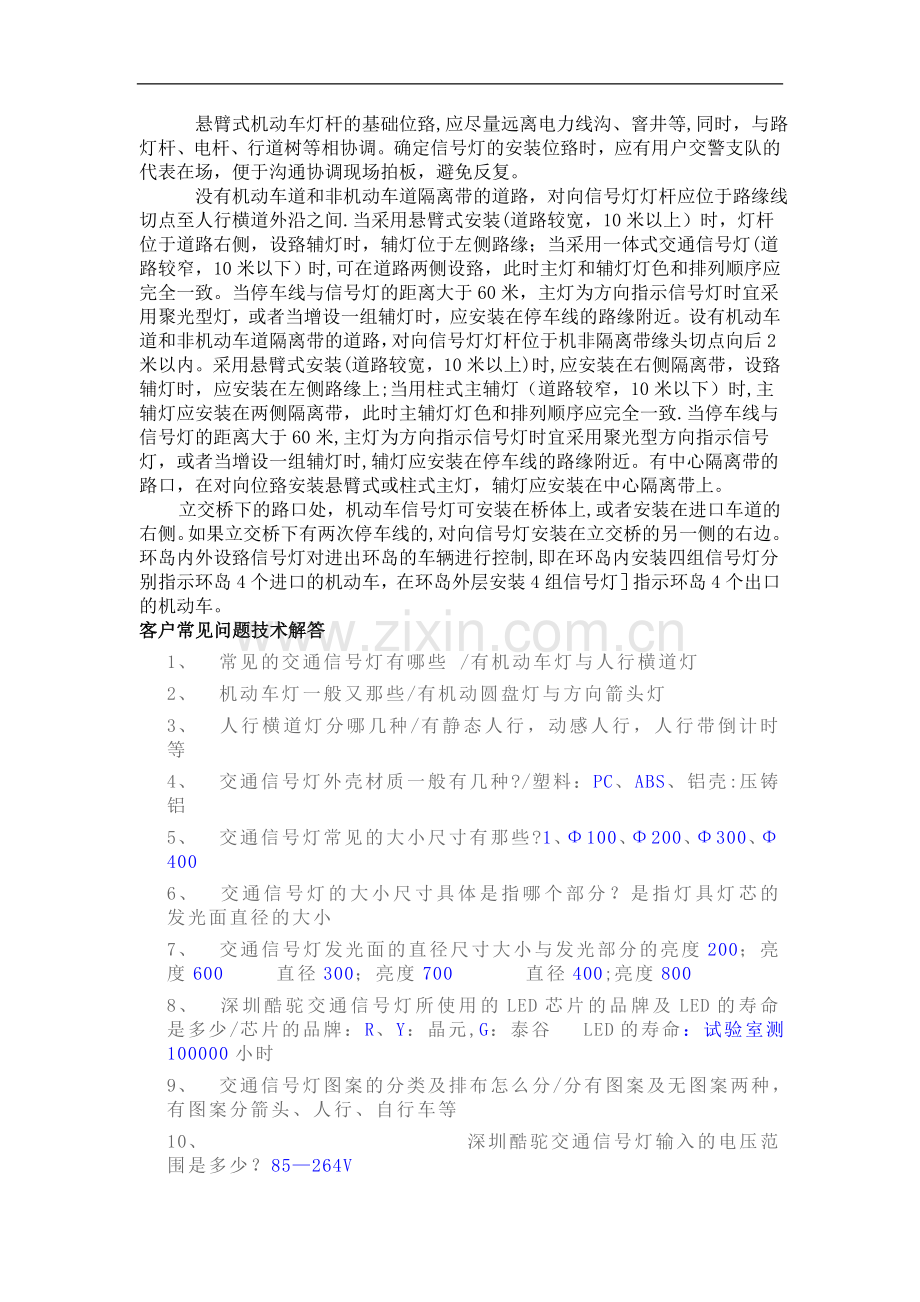

交通信号灯施工顺序浇注信号灯基础与机箱基础敷设电缆绝缘测试信号灯安装控制系统设备安装实验、调试自检竣工验收。 1、开挖灯杆基础，浇筑砼. 灯杆基础开挖前先将地脚螺栓按设计图示焊接牢固，螺栓间距应与法兰盘预留孔一致。 基础尺寸1。41.62。2=5方,开挖前先找到预埋线管，与基础预埋弯头电缆护管相接，管头从基础中心穿出并应超出基础平面3050mm.浇制混凝土基础前必须排除坑内积水.2、敷设管线在灯杆基础砼浇筑后,敷设电缆线之前，安排专人对预埋管进行堵塞检查,对有堵塞的管道进行疏通或重新敷设处理。电缆接头良好,绝缘应符合规定电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰。3、信号灯安装信号灯杆安装应与地面垂直,紧固后目测应无歪斜.信号灯固定牢靠,应按设计调整至正确位置，接线应符合下列规定:在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。 信号灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理.地脚螺栓外露长度宜控制在7080毫米内，用两个螺母紧固，并用黄油进行密封加以防腐保护。道路交通信号灯接地线安装注意事项1、接地时，电缆为VV116mm2做接地线，与控制电线同管敷设,与变压器地网连接，再与每支灯杆连接。灯杆的防雷接地共同一接地体.地极采用202m热镀锌圆钢。地极与灯杆应可靠连接，单支地极含(配电箱、控制箱）小于10欧姆，接地网电阻小于4欧姆; 2、确保接线盒在不同回路和各自的地线可靠连接； 3、全路防雷保安接地均贯通； 4、零线在变压器处均应重复接地5、从变压器单独接地芯35mm2的公用保护零线至每杆，接线盒等所有电器铁件外壳均应接地; 6、道路交通信号灯杆防雷利用钢筋混凝土基础作为接地体，接地热镀锌圆钢一端用螺母固定在螺杆上，另一端与灯杆基础钢筋焊接，焊缝至少长于100mm； 7、道路交通信号灯预埋过街钢管一端须与接地线可靠连接。零线上的重复接地，接地电阻R4;低压电力设备接地装置R4，凡接地焊接处均刷沥青油防腐。交通信号灯的安全安装位置我们平时看到的交通信号灯在安装的位置上面有什么样的讲究呢?交通信号灯其实并不仅仅是一个路口，选一个不会碍事的地方安装上没这么简单，其中就有很多的学问.交通信号灯前方，在信号灯基准轴左右20o范围内不得有影响信号显示的遮挡物；信号灯前50米的路旁不得有影响信号显示的树木或其它高于信号灯下沿的遮挡物.信号灯背面不得有彩灯、广告牌等易与信号灯灯色产生混淆的物体。 悬臂式机动车灯杆的基础位臵,应尽量远离电力线沟、窨井等,同时，与路灯杆、电杆、行道树等相协调。确定信号灯的安装位臵时，应有用户交警支队的代表在场，便于沟通协调现场拍板，避免反复。 没有机动车道和非机动车道隔离带的道路，对向信号灯灯杆应位于路缘线切点至人行横道外沿之间.当采用悬臂式安装(道路较宽，10米以上）时，灯杆位于道路右侧，设臵辅灯时，辅灯位于左侧路缘；当采用一体式交通信号灯(道路较窄，10米以下）时,可在道路两侧设臵，此时主灯和辅灯灯色和排列顺序应完全一致。当停车线与信号灯的距离大于60米，主灯为方向指示信号灯时宜采用聚光型灯，或者当增设一组辅灯时，应安装在停车线的路缘附近。设有机动车道和非机动车道隔离带的道路，对向信号灯灯杆位于机非隔离带缘头切点向后2米以内。采用悬臂式安装(道路较宽，10米以上)时,应安装在右侧隔离带，设臵辅灯时，应安装在左侧路缘上;当用柱式主辅灯（道路较窄，10米以下）时,主辅灯应安装在两侧隔离带，此时主辅灯灯色和排列顺序应完全一致.当停车线与信号灯的距离大于60米,主灯为方向指示信号灯时宜采用聚光型方向指示信号灯，或者当增设一组辅灯时,辅灯应安装在停车线的路缘附近。有中心隔离带的路口，在对向位臵安装悬臂式或柱式主灯，辅灯应安装在中心隔离带上。 立交桥下的路口处，机动车信号灯可安装在桥体上,或者安装在进口车道的右侧。如果立交桥下有两次停车线的,对向信号灯安装在立交桥的另一侧的右边。环岛内外设臵信号灯对进出环岛的车辆进行控制,即在环岛内安装四组信号灯分别指示环岛4个进口的机动车，在环岛外层安装4组信号灯指示环岛4个出口的机动车。客户常见问题技术解答1、常见的交通信号灯有哪些 /有机动车灯与人行横道灯2、机动车灯一般又那些/有机动圆盘灯与方向箭头灯3、人行横道灯分哪几种/有静态人行，动感人行，人行带倒计时等4、交通信号灯外壳材质一般有几种?/塑料：PC、ABS、铝壳:压铸铝5、交通信号灯常见的大小尺寸有那些?1、100、200、300、4006、交通信号灯的大小尺寸具体是指哪个部分？是指灯具灯芯的发光面直径的大小7、交通信号灯发光面的直径尺寸大小与发光部分的亮度200；亮度600 直径300；亮度700 直径400;亮度8008、深圳酷驼交通信号灯所使用的LED芯片的品牌及LED的寿命是多少/芯片的品牌：R、Y：晶元,G：泰谷 LED的寿命：试验室测100000小时9、交通信号灯图案的分类及排布怎么分/分有图案及无图案两种，有图案分箭头、人行、自行车等10、深圳酷驼交通信号灯输入的电压范围是多少？85264V 11、交通信号灯需不需要送检，送那，有没有检测报告、/需要送检，送公安部无锡检测所，送完会出具相应的检测报告12、交通信号灯的实际功耗是多少/一般在715W左右13、交通灯信号灯正常工作情况下,可以适应的外界环境温度是多少/40到+80度之间都可以正常工作14、交通灯信号灯的IP防护等级是多少/国标要求IP53 实际是IP5515、交通信号灯的电缆线用多大,用几芯； /交通信号灯电缆线按标准需要用1.5平方的线,国标灯三单元用4芯，人行灯用3芯，一组灯一条电缆线16、交通信号灯安装方式有几种； 两种：横装与竖装17、交通信号灯的保修期是多久，及出现质量问题，如何处理保修期二年,保修期内出质量问题，灯具、信号机硬件如出问题免费更换零配件,不上门维修，如信号机系统出现问题上门维护，会产生一定的维修费用,如其它质量问题跟椐实际情况处理。18、施工时是否可以派技术人员进行现场安装调试指导可以，需要在签合同的就注明，我们不收安装调试费用，但技术人员的吃住及来回的车费需要客户负责，还有注明需要配合多长的时间，如果超过，需要收取客户一天500元安装调试补偿费用.19、售后服务在二年内如有出现产品质量问题,可以免费提供配件给客户更换，二年后如出现质量问题适当的收取一定的费用，终生维护.20、一个常规的十字路口应该如何配交通信号设备，设备数量多少 标准的十字路口一般是12组机动灯，左4组,直4组,右4组可选,人行8组,两位双色倒计时12个,一组灯一个，一般为了节省成本,一个方向配一个倒计时，但不标准,一台信号控制机。倒计时器1、 倒计时箱体的材质，大小尺寸材质：塑料、铝板、冷轧板;大小：1100600、900600、800*600 、500*600.2、 倒计时显示字段的位数,及显示颜色的分类分类：三位，二位半、二位、一位；三色、双色、单色3、倒计时的工作电压，工作模式有那些 电压：220V；工作模式：学习型、触发型、通讯型4、倒计时的安装方式，接线方式有几种，有横装与竖装;接线方式:学习型与触发型直接从信号灯具引线，用普通的电缆线1.5平方；通讯型倒计时从信号机那引线到倒计时，用RVV的通讯线就可以了5、倒计时的工作基本原理及作用 学习型倒计时需要一个办周期记忆信号灯亮灭的时间，然后显示,触发需要到触发的时间信号机给一个150250毫秒的触发信号,断开一次，通讯式倒计时，点对点，需要通讯协议,接收信号机数据包时间。信号控制机1、交通信号控制机分几类： 单点信号控制机(单个路口控制使用,功能最简便） 联网信号控制机（有单点功能加联网,能与控制中心联网，从中心控制，下转方案） 智能协调控制机（具有上述两个的功能，还有绿波、自适应、特勤、区域协调等）2、信号机的箱体外箱与内箱材质：外箱:冷扎板、不锈钢 内箱：冷扎板、铝型材3、信号机的外箱大小尺寸单点信号机外箱尺寸：550400*950 mm 联网信号机外箱尺寸:1250*630500mm协调信号机外箱尺寸:1450*630500mm4、信号机的控制路数有几种,如何在工程中选用信号机的路数单点信号机控制路数：14路、22路、32路、44路/联网信号机控制路数:44路/协调信号机控制路数：48路、60路、72路、84路、96路5、信号机有没有操作说明,可不可以派技术人员进行培训 有操作说明书、可以派人进行培训6、信号机的工作电压,防雷,及稳压电压：AC110V/220V20 (电压可通过开关切换）单独的电源防雷器如果电压波动特别的,建议加电源稳压器
