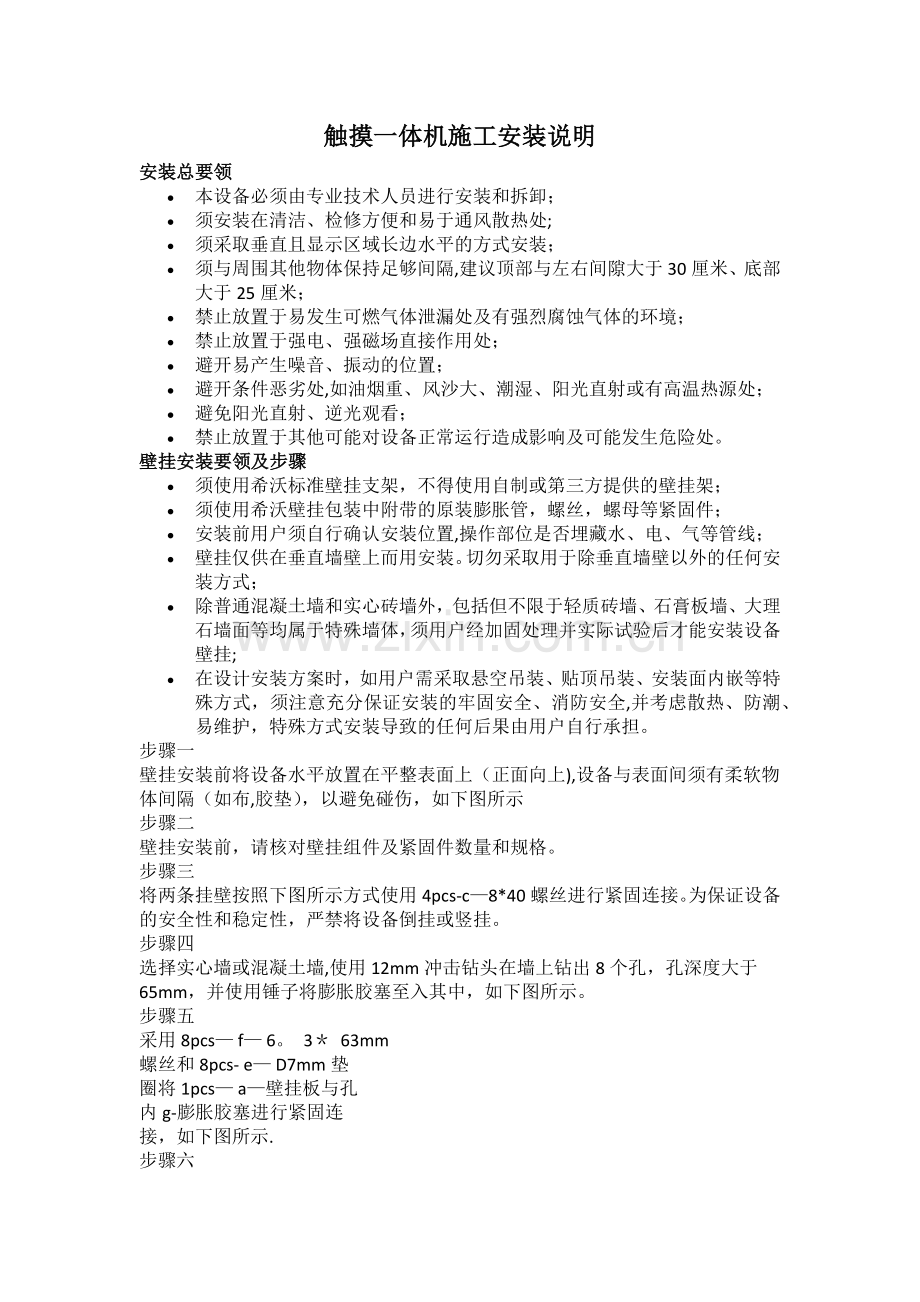

触摸一体机施工安装说明
安装总要领
· 本设备必须由专业技术人员进行安装和拆卸；
· 须安装在清洁、检修方便和易于通风散热处;
· 须采取垂直且显示区域长边水平的方式安装；
· 须与周围其他物体保持足够间隔,建议顶部与左右间隙大于30厘米、底部大于25厘米；
· 禁止放置于易发生可燃气体泄漏处及有强烈腐蚀气体的环境；
· 禁止放置于强电、强磁场直接作用处；
· 避开易产生噪音、振动的位置；
· 避开条件恶劣处,如油烟重、风沙大、潮湿、阳光直射或有高温热源处；
· 避免阳光直射、逆光观看；
· 禁止放置于其他可能对设备正常运行造成影响及可能发生危险处。
壁挂安装要领及步骤
· 须使用希沃标准壁挂支架，不得使用自制或第三方提供的壁挂架；
· 须使用希沃壁挂包装中附带的原装膨胀管，螺丝，螺母等紧固件；
· 安装前用户须自行确认安装位置,操作部位是否埋藏水、电、气等管线；
· 壁挂仅供在垂直墙壁上而用安装。切勿采取用于除垂直墙壁以外的任何安装方式；
· 除普通混凝土墙和实心砖墙外，包括但不限于轻质砖墙、石膏板墙、大理石墙面等均属于特殊墙体，须用户经加固处理并实际试验后才能安装设备壁挂;
· 在设计安装方案时，如用户需采取悬空吊装、贴顶吊装、安装面内嵌等特殊方式，须注意充分保证安装的牢固安全、消防安全,并考虑散热、防潮、易维护，特殊方式安装导致的任何后果由用户自行承担。
步骤一
壁挂安装前将设备水平放置在平整表面上（正面向上),设备与表面间须有柔软物体间隔（如布,胶垫），以避免碰伤，如下图所示
步骤二
壁挂安装前，请核对壁挂组件及紧固件数量和规格。
步骤三
将两条挂壁按照下图所示方式使用4pcs-c—8*40螺丝进行紧固连接。为保证设备的安全性和稳定性，严禁将设备倒挂或竖挂。
步骤四
选择实心墙或混凝土墙,使用12mm冲击钻头在墙上钻出8个孔，孔深度大于65mm，并使用锤子将膨胀胶塞至入其中，如下图所示。
步骤五
采用8pcs— f— 6。 3＊ 63mm
螺丝和8pcs- e— D7mm垫
圈将1pcs— a—壁挂板与孔
内g-膨胀胶塞进行紧固连
接，如下图所示.
步骤六

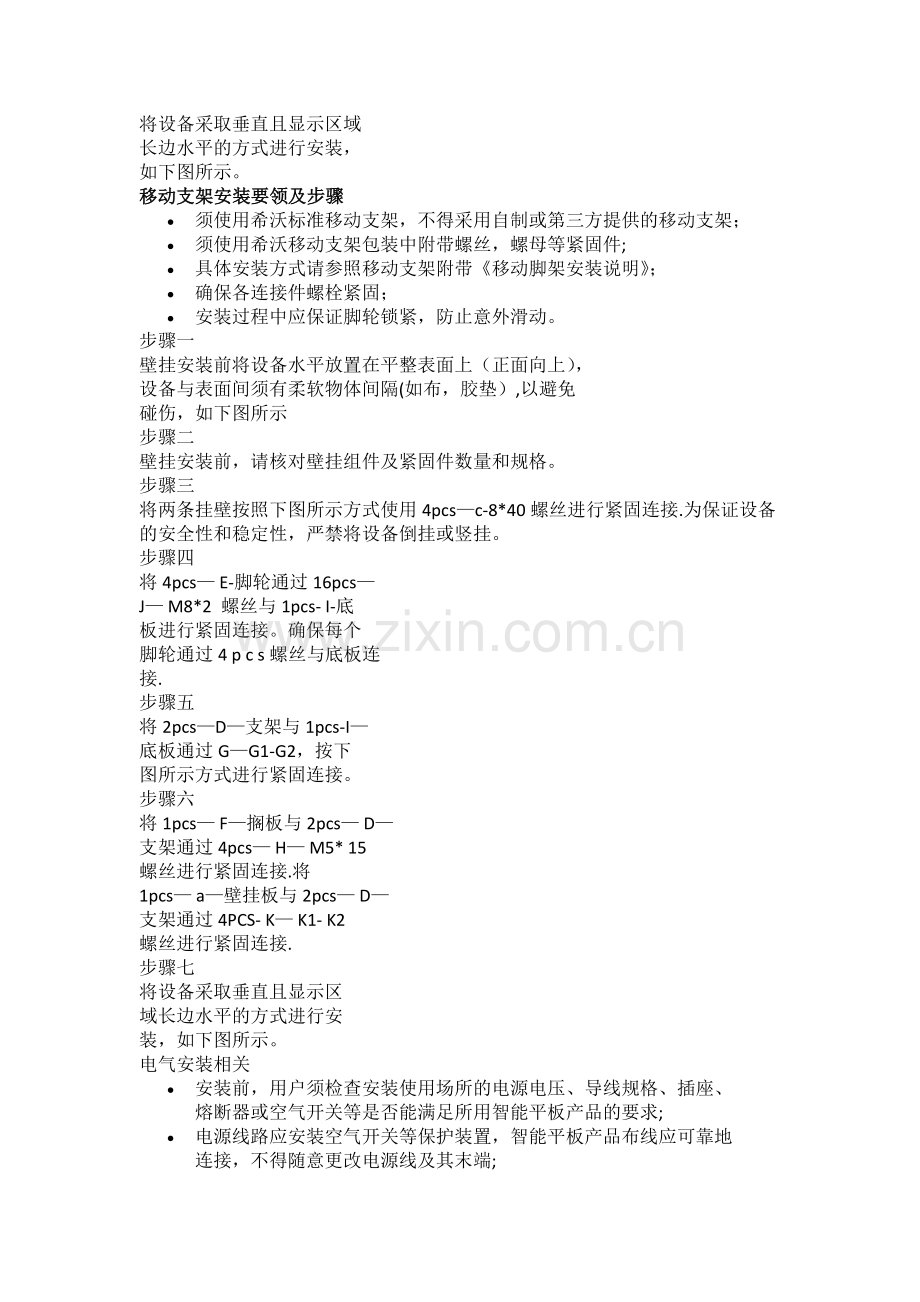

将设备采取垂直且显示区域
长边水平的方式进行安装，
如下图所示。
移动支架安装要领及步骤
· 须使用希沃标准移动支架，不得采用自制或第三方提供的移动支架；
· 须使用希沃移动支架包装中附带螺丝，螺母等紧固件;
· 具体安装方式请参照移动支架附带《移动脚架安装说明》；
· 确保各连接件螺栓紧固；
· 安装过程中应保证脚轮锁紧，防止意外滑动。
步骤一
壁挂安装前将设备水平放置在平整表面上（正面向上），
设备与表面间须有柔软物体间隔(如布，胶垫）,以避免
碰伤，如下图所示
步骤二
壁挂安装前，请核对壁挂组件及紧固件数量和规格。
步骤三
将两条挂壁按照下图所示方式使用4pcs—c-8*40螺丝进行紧固连接.为保证设备的安全性和稳定性，严禁将设备倒挂或竖挂。
步骤四
将4pcs— E-脚轮通过16pcs—
J— M8*2 螺丝与1pcs- I-底
板进行紧固连接。确保每个
脚轮通过4 p c s螺丝与底板连
接.
步骤五
将2pcs—D—支架与1pcs-I—
底板通过G—G1-G2，按下
图所示方式进行紧固连接。
步骤六
将1pcs— F—搁板与2pcs— D—
支架通过4pcs— H— M5* 15
螺丝进行紧固连接.将
1pcs— a—壁挂板与2pcs— D—
支架通过4PCS- K— K1- K2
螺丝进行紧固连接.
步骤七
将设备采取垂直且显示区
域长边水平的方式进行安
装，如下图所示。
电气安装相关
· 安装前，用户须检查安装使用场所的电源电压、导线规格、插座、
熔断器或空气开关等是否能满足所用智能平板产品的要求;
· 电源线路应安装空气开关等保护装置，智能平板产品布线应可靠地
连接，不得随意更改电源线及其末端;
· 应使用设备附带电源线及其他附件线材，不得私自延长电源线或其
他线材。
免责声明
当有以下情况之一时，我司不承担包括但不限于重伤、死亡等严重伤害
在内的任何人身及财产损失。
· 违反操作指导包括但不限于《产品使用说明书》、《希沃交互智能
平板安装规范》或《使用指导》等；
· 擅自改动或自行维修；
· 超出允许使用环境;
· 由于非正常外力；
· 自然灾害或其他不可抗力；
· 不正确的使用方法。
以上情况导致的产品或硬件损伤不承担责任。
视睿公司对任何因非规范安装或使用不当导致的包括但不限于重伤、
死亡等严重伤害在内的任何人身及财产损失不承担任何赔偿责任.
注：如您有任何安装上的疑问,请拨打全注 ： 国统一服务热线:400—888—2505
交互智能平板安装尺寸
注：以下为建议数值,如需在特殊场合使用此设备,请联系希沃客服以获得更好的服务。
表1 立姿人体尺寸（单位mm)
性别
男(18～60岁)
女（18～55岁）
百分位数
5
50
95
5
50
95
肘高
954
1024
1096
899
969
1023
手上举高度
1882
1993
2109
1740
1838
1943
如上表所示，我国成年女性平均手上举高度为1900mm左右（表中数据加鞋高）,我国成年男性平均手上举高度为2100mm，故在日常使用中，视睿科技建议将设备最高处定为2000mm。
下图为我司建议的壁挂背板的安装高度指示(壁挂中点至地面高度)
尺寸
壁挂孔距(mm）
孔位位置（个）
壁挂高度（mm）
42
400×400
2
1700
55
400×400
8
1600
65
600×400
8
1500
70
400×400
8
1500
H70
600×600
2
1500
以上数据均为在对应孔位位置中，相对应的壁挂高度,孔位位置的调节建议在壁挂高度确认的情况下进行准确调整。壁挂安装方式建议只在实心墙体进行安装,其他安装方式或安装位置请联系希沃客服中心，以获得更好的帮助。
注：每一个孔位的调整幅度为13mm.
