整体机房建设项目方案书.doc

整体机房建设项目方案书

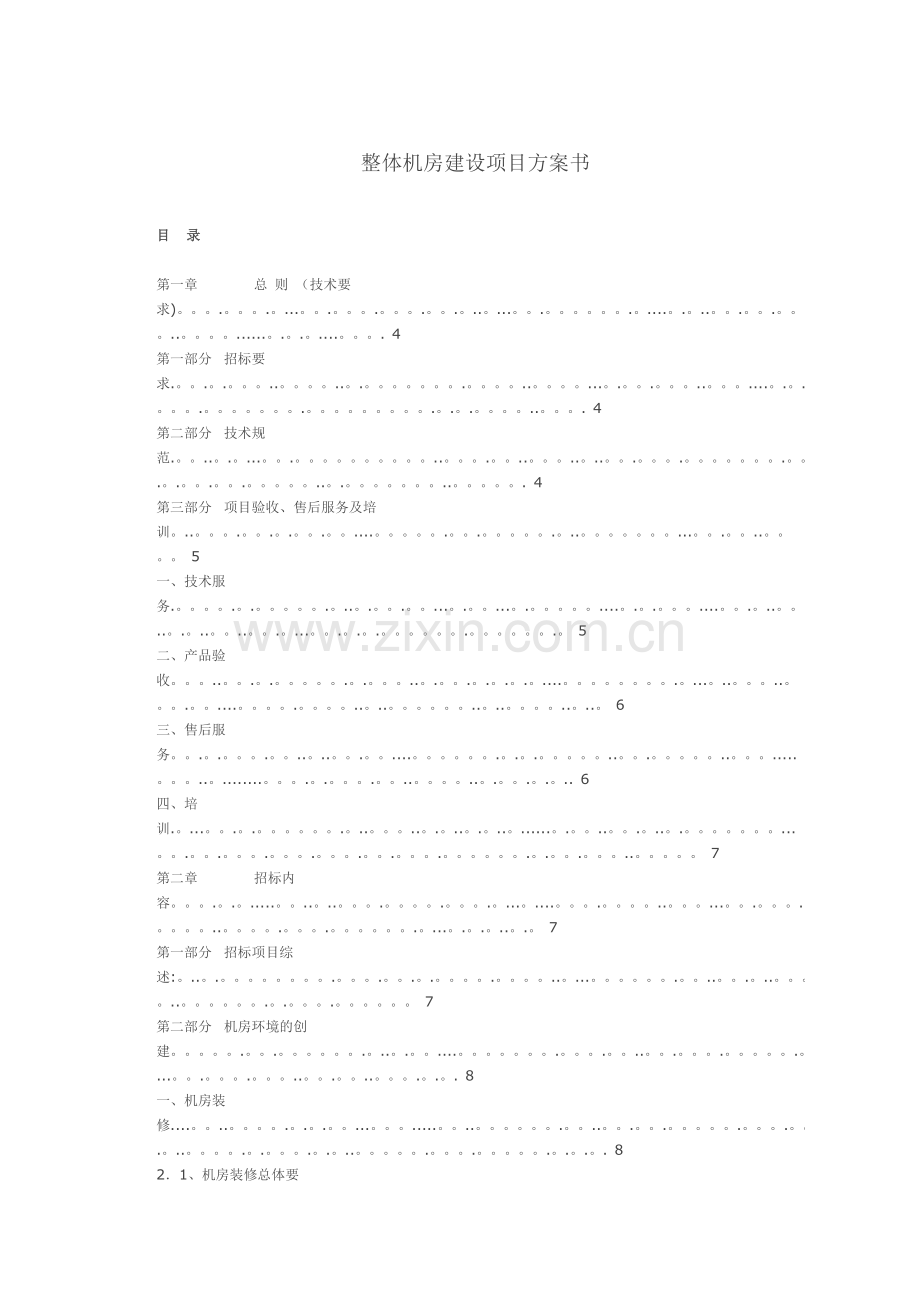

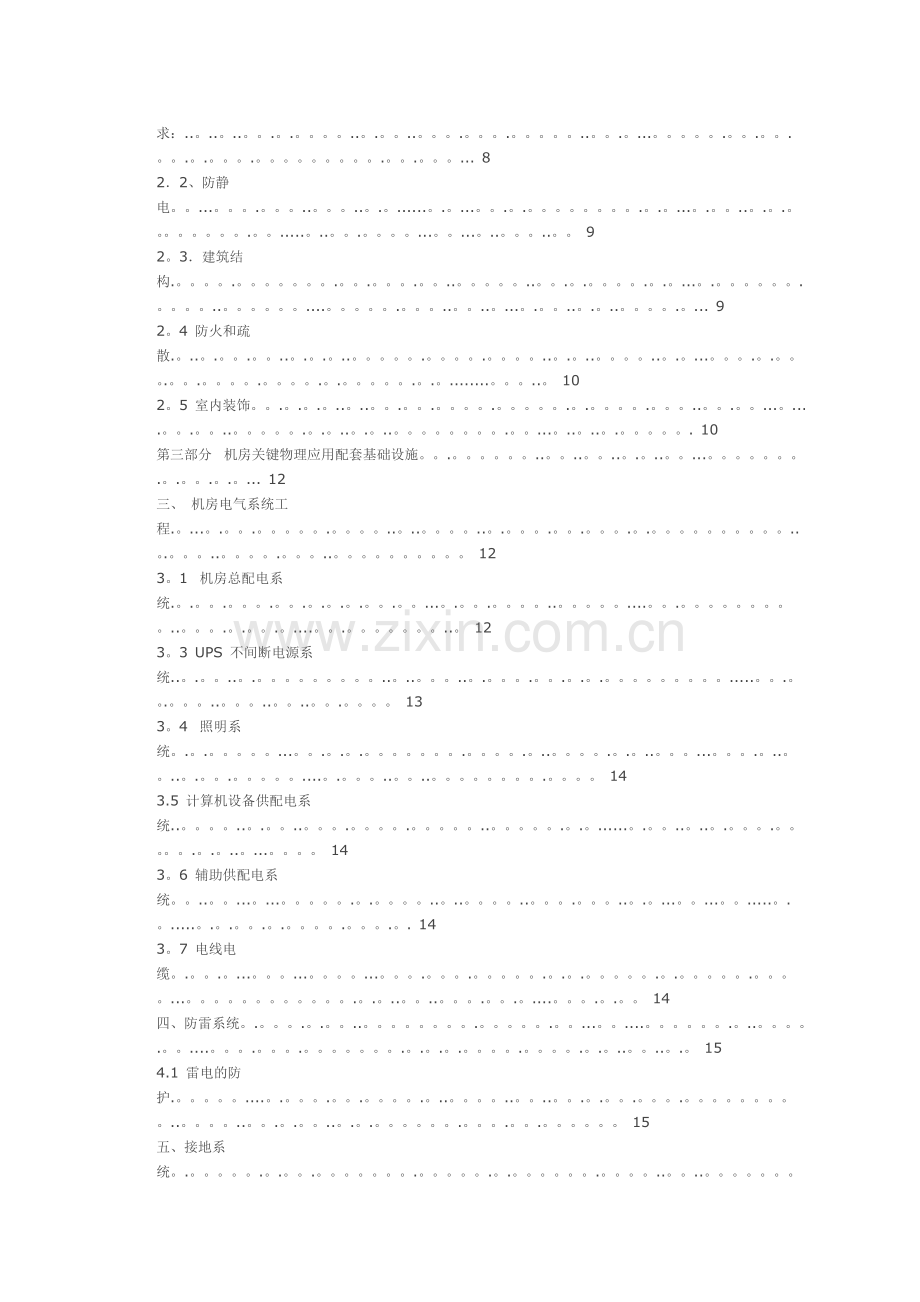

目   录

第一章           总 则 （技术要求)。。。.。。。.。...。。.。。。.。。。.。。.。..。...。。.。。。。。。.。....。.。..。。.。。.。。.。..。。。。......。.。.。....。。。. 4
第一部分  招标要求.。。.。.。。。..。。。。..。.。。。。。。。.。。。。..。。。。...。.。。.。。。..。。。....。.。.。。。.。。。。。。。.。。。。。。。。。.。.。.。。。。..。。。. 4
第二部分  技术规范.。。..。.。...。。.。。。。。。。。。。..。。。.。。..。。。..。..。。.。。。.。。。。。。。.。。.。.。。.。。.。。。。。..。.。。。。。。。..。。。。。. 4
第三部分  项目验收、售后服务及培训。..。。。.。。.。.。。.。。....。。。。。.。。.。。。。。.。..。。。。。。。...。。.。。..。。。。 5
一、技术服务.。。。。.。.。。。。。.。..。.。。.。。...。.。。...。.。。。。。....。.。.。。。....。。.。..。。。..。.。..。。..。。.。...。。.。.。.。。。。。。.。。。。。。.。 5
二、产品验收。。。..。。.。.。。。。。.。.。。。..。.。。.。.。.。.。....。。。。。。。。.。...。..。。。..。。。.。。....。。。。.。。。。..。..。。。。。。..。..。。。。..。..。 6
三、售后服务。。.。.。。。.。。..。..。。.。。....。。。。。。.。.。.。。。。。..。。.。。。。。..。。。.....。。。..。........。。。.。.。。。.。。..。。。。..。.。。.。.。.. 6
四、培训.。...。。.。.。。。。。。.。..。。。..。.。..。.。..。......。.。。..。。.。..。.。。。。。。。...。。.。。.。。。.。。。.。。。.。。.。。。.。。。。。。.。.。。.。。。..。。。。。 7
第二章           招标内容。。。.。.。.....。。..。..。。。.。。。。.。。。.。...。....。。。.。。。。..。。。...。。.。。。..。。。。..。。。。.。。。.。。。。。。.。...。.。.。..。.。 7
第一部分  招标项目综述:。..。.。。。。。。。。.。。。.。。.。.。。。。.。。。。..。...。。。。。。.。。..。。.。..。。。。..。。。。。。.。.。。。.。。。。。。 7
第二部分  机房环境的创建。。。。。.。。.。。。。。。.。..。.。。....。。。。。。。.。。。.。。..。。.。。。.。。。。。.。...。。.。。。.。。。..。。.。。..。。。.。.。. 8
一、机房装修....。。..。。。。.。.。.。。...。。。.....。。..。。。。。。.。。..。。.。。.。。。。。.。。。.。。.。..。。。。.。.。。。.。.。..。。。。。.。。。.。。。。。.。.。.。. 8
2．1、机房装修总体要求：..。..。..。。.。.。。。。..。.。。..。。。.。。。.。。。。。..。。.。...。。。。。.。。.。。.。。.。.。。。.。。。。。。。。。.。。.。。。... 8
2．2、防静电。。...。。。.。。。..。。。..。.。......。.。...。。.。.。。。。。。。。.。.。...。.。。..。.。.。。。。。。。。.。。.....。..。。.。。。。...。。...。..。。。..。。 9
2。3．建筑结构.。。。。.。。。。。。。.。。.。。。.。。..。。。。。..。。.。.。。。。.。.。...。.。。。。。。..。。。。..。。。。。。....。。。。。.。。。..。。..。...。.。。..。.。..。。。。.。... 9
2。4 防火和疏散.。..。.。。.。。..。.。.。..。。。。。.。。。。.。。。。..。.。..。。。。..。.。...。。。.。.。。。.。。.。。。。.。。。。.。.。。。。。.。.。........。。。..。 10
2。5 室内装饰。。.。.。.。..。..。。.。。.。。。。.。。。。。.。.。。。。.。。。..。。.。。...。....。。.。。..。。。。。.。.。..。.。..。。。。。。。。.。。...。..。..。.。。。。。. 10
第三部分  机房关键物理应用配套基础设施。。.。。。。。。..。。..。。..。.。..。。...。。。。。。。...。.。。.。.。... 12
三、 机房电气系统工程.。...。.。。.。。。。。.。。。。..。..。。。。..。.。。。.。。.。。。.。.。。。。。。。。。。..。.。。。..。。。。.。。。..。。。。。。。。。。 12
3。1  机房总配电系统.。.。。.。。。.。。.。.。.。.。。.。。...。.。。.。。。。..。。。。。....。。.。。。。。。。。。..。。。.。.。。.。....。。.。。。。。。。..。 12
3。3 UPS 不间断电源系统..。.。。..。.。。。。。。。。。..。..。。。..。.。。。.。。.。.。.。。。。。。。。。.....。。.。。.。。。..。。。..。。..。。.。。。。 13
3。4  照明系统。.。.。。。。。...。。.。.。.。。。。。。。.。。。。.。..。。。。.。.。..。。。...。。。.。..。。..。.。。.。。。。。....。.。。。..。。..。。。。。。。。.。。。。 14
3.5 计算机设备供配电系统..。。。。..。.。。..。。。.。。。。.。。。。。..。。。。。.。.。......。.。。..。..。.。。。.。。。。。.。.。..。...。。。。 14
3。6 辅助供配电系统。。..。。...。...。。。。。.。.。。。。..。..。。。。..。。。.。。。..。.。...。。...。。.....。.。.....。.。.。。.。.。。。。.。。。.。. 14
3。7 电线电缆。.。。.。...。。。...。。。。...。。。.。。。.。。。。。.。.。.。。。。。.。.。。。。。.。。。。...。。。。。。。。。。。。.。.。..。。..。。。.。。.。....。。。.。.。。 14
四、防雷系统。.。。。.。.。。..。。。。。。。。.。。。。。.。。...。。....。。。。。。.。..。。。。.。。....。。。.。。。.。。。。。。。.。.。.。.。。。。.。。。。.。.。..。。..。.。 15
4.1 雷电的防护.。。。。。....。.。。。.。。.。。。。.。..。。。。..。。..。。.。.。。.。。。.。。。。。。。。。..。。。。..。。.。.。。..。.。.。。。。。。.。。。.。。.。。。。。。 15
五、接地系统。.。。。。。.。.。。.。。。。。。。.。。。。。.。.。。。。。。.。。。。..。。..。。。。。。。。.。..。。..。...。。.。...。.。.。。。...。...。.。。.。..。。。。。。.. 17
六、机房空调系统工程。。.。.。。。。.。。。。.。.。。。..。。。。。.。..。。.。。。。。....。.。。.。。。。。。。。。.。。.。.。。。。。.。。.。.。。..。......。. 17
6。1 机房精密空调要求。。。。。。。。.。.。...。。。.。.。。.。。。..。....。。。.。.。。。。。.。.。。.。。..。.。。。..。。。..。.。。。..。..。。.。.。。.。。 18
6.2 技术规范要求。。。。......。。。。.。.。。。。.。..。.。。。...。。。.。。.。。.。。.。.。。。。。。...。。.。。..。。。。.。。.。。...。.。。。。。。.。。。.。。。。。 18
七、新、回风、排烟系统。。。。。...。.。.。。.。。。。..。.。。。.。。。。。..。..。...。。.。。。。..。.。。。。.。。。。。.。。.。.。.。。。。.。..。。。。. 18
八、机房布线（含所有强、弱电线路）；.。。。。。。。。.。。.。。。.。.。.。.。。.。....。。.。。.。。。.。。。。。。。。。。.。.。。. 19
九、消防安全系统。。..。。.。.。。。.。。..。。。。....。。。。..。。。。。.。.。。。.。。。。。。。。。。。。.。。。。。..。..。。。..。。。。...。..。。.。..。。.。.。.。 20
十、服务器机柜及 KVM切换系统。。。.。。。。。..。.。。.。。。。。。。。.。。。。。。.。。。。。。.。...。..。。。.。.。。。。.....。..。.。 21
10。1 服务器机柜。。。..。。。。。.。.。。.。..。。。。。。。。.。.。。.。。。.。。。。。.。。。..。.。。。。。。。。。。。。.。....。.。。..。.。。。...。. 21
10。2 机柜技术要求.。。。.。.。。。。..。。。......。。.。。.。。。.。。。。。。.。。。.。。。...。.。。。。。。。。。.。。...。。。。....。。。..。.。。 21
10。3 KVM技术要求。。。。.。。。。...。。。..。..。。。.。。。..。.。。。...。。。。。。。。。。。。。。。.。。.。。。。..。。.。.......。。。。。。。。。。. 22
十一、门禁系统。。...。。.。。。。。.。.。。。。.。。。....。。。。。。...。.。。.。..。。。。。。.。。.。.。..。。.。。...。。。。.。。.。...。...。。。。.。.。.。.。。。。 23
十二、集中监控系统设计及实现。..。。。.。。.。。。.。。。。.。。。....。..。。.。。。.。.。.。。。..。.。。。.。。。。。...。。。..。。。。.。。 23
12。1系统组成..。....。.。。。。。..。。。。。...。.。.。。.。。.....。。.。。。。..。。。。...。.。..。。。。。。。..。.。。。...。。。。。。。。。..。。.。 23
12。2各系统模块主要参数。..。。.。。。。。。.。。.。。.。。。..。.。。...。。。。..。...。。..。.。。..。。。.。。。。....。.。..。..。.. 24
12。3各系统模块主要参数。。。。。。.。。。。。..。。。。。。.。。。.。.。.。。..。。.。。.。.。。。..。。。..。..。.。.。。.。.。。。。..。。.。。 26
第三章           投标人的资格预审(商务标要求）.。.。。。。。.。。。。。。.。..。。....。。..。。。.。。.。.。。。。。。。.。。。。。。。。..。.。. 28
第一部分  投标人资格.。.。。.。。.。..。..。。...。。.。。。。。。。.。.。。。.。。。。。。。。..。.。.。。。.。。。..。。。。。。.。.。。。..。。。.。..。。。。.。。。... 28
1。1  投标人资格预审主要条件：。..。.。。。.。.。..。。。.。。。。。......。.。.。.。。。.。.。。。。.。。。。。。。。。 28
1.2投标人须知前附表.。..。.......。。。..。.。。.。.。.。。。.。。。。.。.。..。.。...。。。.....。。...。...。。。.。。.。。。。..。.。 29
第二部分  投标人须知。。。。。。.。。..。。。.。。.。...。。。.。。。。.。.。。..。.。。。..。..。。。.。。.。.。。。。。。.。。。..。。。。.。。.....。。。..。。。.。.. 30
一、项目说明。.。。。。...。。。.。。。.。。。。。。。。。。.....。。。.。。。。。.。.。。.。。。...。。。。.。。。。。。...。.。。。.。。。。。.。。.。。。。。。.。.. 30
二、招标文件。。.。.。...。。.。.。。。。。.。。。.。.。.。..。..。.。.。。.。。..。。。。。。。。.。。.。.。。..。.。。.。..。。。.。。。。。。。。。。。。.。。。。 31
三、投标文件.。。。。.。。。。。.。。.。.....。。.。..。。。。。。.。.。..。.。。..。。。。。...。。。..。。。.。。。.。。。。.。。。。。。..。。.。。。。。。.。。。 32
四、开标和评标.。。。..。。。。.。。。.。。。。.。.。。.。。...。。...。。。.。.。..。。。..。。。。。。.。。。。..。.。.....。.。..。。。.。。。。.。。。。 36
五、定标与签订合同.。。。...。..。。。..。。..。。。。。..。。。。。。...。。。。...。。...。。。.。。。。。。。。。。。。.。...。。。。。。..。.。。. 39
第四章           投标文件格式与要求。.。。...。。.。...。.。。。。.。...。.。。。.。.。。。。。..。。.。。。。。..。。...。.。。.....。。.。。。。....。.。.。。 41
一、  投标书。...。。。.。.。。.。.。。。。。。.。。。...。。。.....。。。。..。..。...。。。.。...。。。。.。.。。。。。.。..。。。..。。。。。。。.。。。。.. 41
二、  法定代表人授权委托书.。...。。.。。。。.。。。。。。。.。。。.。。.。。..。......。.。.。。.。。.。。.。。。。。.。。.。.。..。 42
三、 开 标 一 览 表.。.。。。。。.。。.。。。..。。。。.。.。..。.。。..。。。.。。。.。..。。...。....。.。。。。...。..。...。。。。。.。。。。 43
四、报价表（格式)。。.。.。。。。.。..。。。.。...。。。。。..。。.。。。.。。。.。.。。。。。.。.。。。.。。.。。。..。.。。.。。。。。.。。。.。.... 44
五、系统集成技术方案及投标人应提供的服务。.。.。。。。...。.。。。。。。.。。。..。。。..。。.。。。..。。。。。 47
六、投标人基本情况表（格式)。。。..。.。.。.。。。。。。。。..。。。...。。。。。。。.。。。。。。。..。.。.。。。。。.。。。。。.。... 50
七、技术条款偏离表。。。.。。..。.。。。.。..。。。.。.。。.。....。。..。.....。。.。。.。.。。.。。.。。。.。..。。。。。。。。..。。。。.。.。。 51
八、商务条款偏离表。。。。。。。。。.。。.。。.。。.。。...。。。。。.。。。.。.。....。。。。。。。.。..。。。。。。。.。。。。。。。.。.。。。。。。。.。.. 51
九、项目经理简历表。。。。。。。。。.。。.。。。.。.。。。.。。。..。。。。。。.。。..。..。。。.。..。。。.。.。。..。.。.。.。。。。。.。。.。。..。.。 52
十、主要安装施工管理人员表。。。。。.。.。。.。。。..。.。。。。..。。。。..。.。..。。。..。。。。。。。.。。。.。。.。.。。。.。。。。。。 52
十一、售后服务方案。..。.。..。。。。.。。。。。。。。..。。...。。.。。。。。..。。。。...。。。。。.。。。。。.。。.。..。。。。。。.。。。。.。。。..。 53
十二、设备发运计划、安装（施工）方案和进度表.。.。。。..。.。.。....。.。。。。...。。。。。...。。 53
十三、其他工程要求。。。。。。.。。。。。。。。..。。。.。。.。。。。。..。。.。。。。。。。。。。。。.。.。。。。。.。.。.。。。.。。。。。。.。..。....。.. 53
十四、投标人应提供的资格证明文件..。.。.。。.。.。.。。。。。..。.。。。。。.。。。。。。.。..。。。。.。.。。。。。。。..。。。 54
第五章           合 同 条 款。.。.。。。。.。。。。.。..。..。。.。。。。。。。..。。.。。。。。.。..。。。。.。..。。.。。。.。。.。.。.。.。...。.。.。。.....。.。。。。。。。。. 55
一、通用条款.。。..。.。。..。..。。。。......。.。。。..。。。。。.。。。.。.。。。...。。。。。。..。.。..。。..。。.。.。。.。..。。。.。。。。.。..... 55
二、专用条款。。.。。。..。..。。。.。...。.。.。.。.。..。。...。。。.。。..。.。。.。..。。。。。。。..。。.。。。...。。。。.。。。。.。。.....。。。。。. 58

第一章              总 则 （技术要求）
项目名称：　＊＊***中心整体机房建设
项目编号：
第一部分  招标要求
整体机房的建设是一门集建筑、电气设备、计算机设备、安装工艺、网络智能、通信技术等多方面技术的集成。整体机房环境的设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠的运行，是否能保证各类信息互联的无阻。
整体机房环境的设计必须考虑和满足计算机各种微电子电路及机械控制对温度、湿度、洁净度、电磁场强度、噪声振动、安全保安、防水侵害、电源冗余、防雷和接地等要求。
＊****中心整体机房建设是网络中心的心脏，除满足计算机设备对温度、湿度、空气洁净度、供电电源质量、接地地线、电磁场和消防等项目技术要求外，还必须满足在机房工作的人员对照明度、空气的新鲜度和流动速度、噪音的要求，同时必须遵循简洁明快、实用节俭的原则.
本次整体机房招标建设方案应包括动力配电系统、建筑装修系统、安全防范系统（含设备监控、图象监控、门禁、消防报警和火灾灭火）、空调新风系统、数据传输系统五大部分。
第二部分  技术规范

本信息系统实施所涉及的技术标准和规范；产品标准和规范；工程标准和规范；验收标准和规范等必须符合中华人民共和国有关条例及规范，至少应包括:
l         《智能建筑设计标准》（GB/T 50314-2000)
l         《民用建筑电气设计规范》(JBJ/T16—92）
l         《建筑设计防火规范》（GBJ16—87）95修订
l         《民用闭路监视电视系统工程设计规范》(GB/50198—94）
l         《安全防范工程程序与要求》(GA/T75—94）
l         《建筑及建筑群综合布线系统工程设计规范》(GB/T 50311)
l         《建筑及建筑群综合布线系统工程验收规范》（GB/T 50312)
l         《商用建筑线缆标准》(EIA/TIA-568A)
l         《商用建筑通信通道和窨标准》（EIA/TIA—569）
l         《信息技术互连国际标准》（ISQ/IEC11801—95）
l         《通信布线系统信息技术欧洲标准》（EN50173）
l         《通信光缆的一般要求》(GB/T7427—87）
l         《工业企业通信设计规范》（GBJ42—81）
l         《工业企业通信接地设计规范》（GBJ79—85)
l         《电气装置安装工程施工及验收规范》(GB232—92）
l         《计算机场地技术条件》（GB2887-2000）
l         《计算机场地安全要求》（GB9361—2000）
l         信息产业部标准YD5078《通信工程电源系统防雷技术规定》
l         GB50174-93《电子整体机房设计规范》
l         GB50057-94《建筑物防雷设计规范》
l         GA173—1998《计算机信息系统防雷保安器》
l         E1312-1：1995《雷电电磁脉冲的防护通则》
以上所列的主要技术标准和规范,如未能达到国际和/或国内最新标准时,承建方应使系统的设计、施工及选用的设备和材料符合最近的国际、国内标准，并提供采用的国际、国内标准、规范和所应用的最新版本的有关技术依据资料.

第三部分  项目验收、售后服务及培训
一、技术服务
1、 投标单位必须提供招标文件中列举的工程建设软硬件设备安装测试、系统联调工作的方案。本招标文件中提出的技术要求存在不合理或不完整的问题时，投标单位有责任和义务提出补充修改方案并征得本公司同意后实施。
2、 要求投标单位必须指定获得认证的系统专家专职提供技术服务。
3、 投标单位应本着认真负责的态度组织技术队伍,做好投标的整体方案,并提出长期保修、维护等服务以及今后技术支持的措施、计划和承诺.
4、 从工程开始起,投标单位必须允许本公司的工作人员参与有关的安装、调试、诊断、解决问题等各项工作，真正做到技术交底.
5、 投标单位必须提供技术服务的工作内容、工作日程表，并严格按照日程表执行。日程表内容至少应包括到货日期、到货验收、现场安装、系统联调、系统试运行、系统性能优化、集成验收、技术培训等。
6、 投标单位应负责在项目完成时将全部相关技术资料、设备参数配置资料、测试记录、运行操作手册、维护手册、验收报告等文档汇集成册交付本公司。
二、产品验收
1、产品验收
l         产品到货后,投标单位和本公司共同进行开箱检查，出现损坏、数量不全、产品不符等问题时，由投标单位负责及时解决。
l         按投标书提出的技术指标对产品的性能、配置进行选择性测试检查，由投标单位做出测试方案和测试报告。
l         产品测试中出现性能指标或功能上不符合投标书时，本公司有拒收的权利.
l         如果验收不合格导致本公司受到损失,本公司将追究投标单位法律和经济责任
2、工程验收
在系统成功试运行一个月后，由使用方和投标单位(必要时与有资格的第三方）共同组成验收小组，由投标单位或有资格的第三方提供测试方案和测试数据，经招标单位确认后进行验收，根据工程建设与系统集成的规范，提交工程建设与系统验收报告。
三、售后服务
投标方必须在内蒙古设有分公司或办事处，能提供项目的维护及其他服务，必须满足下列维护条件：
1、免费维护期为12个月,时间从自双方代表在初验报告上签字之日起计算，在免维护其间可能产生的一切费用都计入工程总价。
2、免费维护期内，投标单位负责对其提供的产品（包括升级）提供技术支持，不收取额外的费用。
3、投标单位必须承诺在4小时内对投标单位提出的维护要求做出反应.如果是硬件设备故障且短期内难以修复的，需要提供性能相同或相近的替代设备。
4、投标单位必须提出维护期内的维护内容、维护方式、范围等.
5、投标单位须承诺终身提供维护服务。
四、培训
投标方必须提供满足本章要求的培训内容。所有的培训（含培训教材费）均由投标方免费提供，投标单位提出的培训方案，必须根据所提供产品功能，充分考虑系统管理人员实际水平。培训计划必须包括培训内容的具体科目、培训时间、培训方式等详细内容：

1、    所投标项目所涉及的软件、硬件的安装及维护培训;
2、    其他必要的培训。
第二章              招标内容
第一部分  招标项目综述：
此部分将对本次新建机房需要的全部信息系统工程项目从实现功能、具体需求两方面进行分项阐述.
*＊＊**中心整体机房招标项目必须包括或符合以下内容：＊＊＊＊*中心整体机房规划位于金桥开发区呼和浩特市电信枢纽楼内，建设面积约1100平方米，根据*＊*＊＊中心新建整体机房的建设标准和要求以及**＊＊*中心业务发展需要为依据，设有九个分割区域，有主机房区、操作控制室、配电间、辅助设备间、培训电教室、会议室、开发室、打印室、办公区组成，并应在主机房、操作控制室入口处分别设置缓冲区,并对其面积、环境条件、建筑结构、供电配电、空调系统、防雷接地、安全设施等方面进行新建,具体建筑布局以图纸为准。
第二部分  机房环境的创建
一、机房装修
2．1、机房装修总体要求:
1)       机房分隔为主机房区、操作控制室、配电间、辅助设备间、培训电教室、会议室、开发室、打印室、办公区组成，设备间用于安置服务器、数据转换机、网络交换机、UPS主机等设备，工作人员可以在其中对系统进行管理，设备间与操作控制室采用玻璃隔断，方便工作人员进行监控.
2）       在设计和施工中须充分考虑机房的防水、防盗、防静电、防磁、防鼠虫等安全措施，设备间须全密封防尘，不设置淋水喷头，机房安装防盗门、防盗窗.
3)       必须提供机房工程的方案及报价。
4）       必须提供机房专用设备对电源、承重的要求及技术指标。
5)       机房内各种线路引入点应采取密封施以防止鼠患。
6）       机房内配置必须的应急照明、消防、漏水检测等器材.
7)       装修材料（棚、壁、地）能防潮、吸音、不起尘、抗静电：天棚（微孔铝板)；地板采用全钢抗静电活动地板。承载力，地板尺寸公差、静电阻实测要求达到国家标准；墙体采用彩钢板；采用玻璃隔断和玻璃门;机房主门采用密闭防火防盗门。
8)       活动地板由非燃材料构成,具有稳定的抗静电性、耐油、耐腐蚀、柔光、不起尘和较大的承载能力，均布载荷:大于1500Kg/㎡，集中载荷：大于500Kg.
9)       活动地板下的建筑平面平整、光洁、防潮、防尘,地板坚固平整.
10）    活动地板安装时采取相应措施，防止地板支脚倾斜、移位、横梁坠落。
11)    机房照明无眩光;无频闪,无噪音，距地面0.8米高处，照度不低于300LX
12)    安装应急照明系统并使用UPS电源,采用自带蓄电池.
13）    电线、电缆的进出口必须光滑、规则，应使用专用的套件。
14）    各单元的布局、面积的划分必须合理,并考虑良好的人机工作环境;温度、湿度、尘埃、照明、噪声、电磁干扰等必须符合有关标准的规定。设备间、操作间采用防爆透明隔断。操作间必须能从视觉上监控设备间的情况。设备间必须全密封防尘、隔音.
2．2、防静电
第1条 主机房地面及工作台面的静电泄露电阻,应符合现行国家标准《整体机房用活动地板技术条件》的规定。
第2条 主机房采用的活动地板表面应是导静电的，严禁暴露金属部分.主机房地板的地面系统电阻应为1。0×105~1.0×108Ω。
第3条 主机房的工作台面及坐椅垫套材料应是导静电的,其体积电阻率应为1。0×107 ～1。0×1010Ω·cm.
第4条 机房内防静电材料的表面电阻率应为1。0×105～1.0×109Ω.
第5条 主机房的导体必须与大地作可靠的联接,不得有对地绝缘的孤立导体。
第6条 导静电地面、活动地板必须进行静电接地。
第7条 静电接地的连接线应有足够的机械强度和化学稳定性。导静电地面和台面采用导电胶与接地导体粘接时，其接触面积不宜小于10cm2。
第8条 静电接地可以经限流电阻及自己的连接线与接地装置相连，限流电阻的阻值宜为1MΩ。
2.3．建筑结构
第1条 整体机房的建筑平面和空间布局应具有适当的灵活性，主机房的主体结构宜采用大开间大跨度的柱网，内隔墙宜具有一定的可变性.
第2条 整体机房净高应为3。0m以上（不包含活动地板以下空间与吊顶以上空间)，楼板荷载可按5。0~7。5kN/m2设计，有特殊超重的设备应提出具体的承重要求，由大楼的设计单位提出加固方案.
第3条 整体机房主体结构应具有耐久、抗震、防火、防止不均匀沉陷等性能.变形缝和伸缩缝不应穿过主机房.如实在无法避免，变形缝和伸缩缝穿过主机房，保证其密封性及伸缩性。
第4条 整体机房围护结构的构造和材料应满足保温、隔热、防火等要求，并应有防水功能。
第5条 整体机房宜设置单独的出入口，机房的各门均应保证设备运输方便,其高度应大于210CM，门宽应大于90CM。
第6条 整体机房建筑的入口至主机房，通道净宽不应小于1。5m.
第7条 给排水管道不应穿过主机房、如无法避免，应采取防水措施。
2。4 防火和疏散
第1条 整体机房的建筑物耐火等级必须符合现行国家标准《高层民用建筑设计防火规范》、《建筑设计防火规范》及《计算站场地安全要求》的规定。
第2条 当整体机房与其它建筑物合建时，应单独设防火分区.
第3条 整体机房的装饰材料应选用非燃烧材料或难燃烧材料.
第4条 整体机房的安全出口，一般不应少于两个（也可根据机房使用面积决定），并宜设于机房的两端。门应向疏散方向开启，走廊、楼梯间应畅通并有明显的疏散指示标志。
2.5 室内装饰
第1条 主机房内装饰材料应选用非燃材料或难燃材料、气密性好、不起尘、易清洁、并在温、湿度变化作用下变形小的材料。主机房室内装饰应符合下列要求:
2.5。1、活动地板要求
（1）       活动地板应可迅速地安装与拆卸、方便设备的布局与调整。
(2)       应使用高质量的全钢质防静电地板，标准规格为600×600×35MM.
(3）       地板的承重力要适应设备重量选取合适规格，绝不允许有超负荷情况发生。在放置UPS、空调、蓄电池及重量较大的主机的地方需要使用角钢加设承重架.改造机房地板的承重力达不到要求的，必须采用楼板加固措施。
（4）       活动地板上安放各类计算机设备，活动地板下预留500mm的空间敷设联接设备的各种电源、数据、信号管线及兼作风箱。
(5）       活动地板下的地面和四壁装饰，可采用水泥砂浆抹灰。地面材料应平整、耐磨。当活动地板下的空间为静压箱时,四壁及地面均应选用不起尘、不易积灰、易于清洁的饰面材料。
（6）       地板下要有防电磁干扰措施，防鼠咬密封设施,线缆固定线槽、线架和安全的接地系统.
（7）       采用下送风空调的主机房应在本层楼板底部敷设保温棉，以保证机房空调运行时楼板不结露。
（8）       必须选用美露、沈飞、天京牌活动地板。
2.5。2、室内天花吊顶要求
（1)       吊顶宜选用不起尘的吸声材料，颜色以淡色调为主.还应具有屏蔽、易清洗、自重轻、不燃烧、耐腐蚀、施工方便等功能。
(2）       为保证机房的洁净度，吊顶以上空间、顶部和四壁均应抹灰，并刷不易脱落的涂料,吊顶内管道的饰面，亦应选用不起尘的材料。
（3)       吊顶以上的空间应留有间距（具体可根据回风量的要求确定）。吊顶内应无木质材料,宜使用轻钢龙骨或铝合金龙骨。
(4）       内顶棚上安装的灯具、火灾探测器及喷嘴等应协调布置,并应满足各专业的技术要求.
(5）       必须选用微孔方形铝合金吊顶，品牌必须选用深圳“鹏龙”.
2。5.3、门窗要求
(1)       在机房的入口处应安装防火防盗门，使整个机房成为一个独立的防火区.
（2）       为了保持机房的清洁和安全,宜采用全封闭无窗式机房,或所有窗户加装封闭式双层窗，并加装窗帘避免阳光直射。也可采用单层密闭窗,但玻璃应为中空玻璃。
（3)       门的开启方向向外，且应符合消防规范的要求,并加闭门器，以免在发生意外时，门被内部的物体挡住而开启不了.
  2。5.4、机房内墙、柱面装修要求
第1条 机房其他房间的室内装饰应选用不起尘、易清洁且符合消防要求的材料。墙壁和顶棚表面应平整,减少积灰面.装饰材料可根据需要采取防静电措施。地面材料应平整、耐磨、易除尘.
第2条 当整体机房内设有排水设备时，应采取有效的防止给排水漫溢和渗漏的措施.
第3条 室内装潢应符合高雅、大方、简朴的风格,基本格调应该淡雅.
第4条 机房内墙、柱面装饰采用内衬防火岩棉彩钢板饰面，使机房整体协调、美观，以达到保温、隔热、防尘等的要求。
第三部分  机房关键物理应用配套基础设施
三、 机房电气系统工程
3。1  机房总配电系统
机房总配电从大楼的总配电柜（互投柜）单独引回路进机房。机房系统配电采用TN—C—S系统。机房专用配电柜必须采用专业厂家生产的配电柜,该配电柜必须根据相关标准设计及制造。
配电柜要求：
1）       机房配电柜根据用途设计各路供电要准确、可靠.本次方案采用两台配电柜(市电配电柜和UPS分配柜）不同性质的供电对象不放在一个柜内控制。实现各配电功能采用模块化结构，配电柜要留有备用电路，作机房设备扩充时用电。
2）       配电柜内选用的自动空气开关、接触器、熔断器、隔离开关等部件，要性能可靠，技术指标达到设计要求,能满足计算机设备及其辅助设备工作的要求.
3）       配电柜内应有应急开关。当整体机房内出现严重事故或者意外火灾时，应能立刻切断计算机电源、空调电源、新风电源。
4)       配电柜内各分路供电应设置指示灯,表示各路电气通断情况.
5)       配电柜内应根据计算机设备及其辅助设备的不同要求,设置中线和接地线的连接装置。中线与地线及配电柜外壳绝缘。
6）       配电柜内采用的母线、接地排及各种电缆、导线、中性线、接地线等都必须符合国家标准，并按国家规定的颜色标志编号。
7）       小型机、网络设备、PC服务器应由配电柜内不同的独立配电线路分别供电。
8）       总开关选用 “梅兰日兰、ABB”优质断路器。
9）       为使机房的设备尽可能的做到统一，机房配电柜采用带有前后网孔门的机柜式配电柜。柜体要求采用优质冷轧板≥1。 2mm厚,柜体的主体立柱要求≥1.5mm厚；
10）    配电柜的供电回路数,足够设备的使用并考虑到设备的扩充;
11)    配电柜要有详细的图纸，图纸上应有开关的容量和品牌型号。
12)    柜体带有电流电压数字显示,并要求具有过流、过压、缺相保护，且具有自恢复功能。
13）    小型机、网络设备、PC服务器的用电，应由配电柜链路不同相位的供电.
配电柜绝缘性能应符合国家标准GBJ232—82《电气设备交接试验标准篇》中的要求，一般情况下不小于0。5MΩ

3。3 UPS 不间断电源系统
UPS电源推荐采用国内外知名品牌爱默生、科士达、APC三种，输入\输出为380\380 ，选用同品牌配套电池输出延时2小时.要求：
1)    三进三出80KVAUPS 2台；
2）    UPS采用IGBT功率器件及多重保护技术，先进的分布是直接并联技术保证了再现扩容和系统冗余；
3)    宽输入电压范围（304V---456V）,可适应恶劣电力环境，宽频率输入范围（50HZ±5％），保证发电机供电给UPS的稳定运行;
4）    先进的IGBT整流技术无需附加设备式输入功率因素达0。9以上。输出波形失真度线性负载﹤3%，非线性负载﹤5％；
5）    输出采用隔离变压器有效抑制三次谐波,具有很强的过载和抗冲击能力;
6）    定期自动自检电池，精确预测电池的后备时间，智能化电池管理；
7）    支持R232、RS485、SNMP、MODEM多种后台通讯方式；
8）    考虑到今后的扩容，采用的UPS不会因今后扩容的UPS功率不同而影响它们之间的并机；
9
