数字-有线数字电视频道配置表.doc

中华人民共和国广播电影电视行业技术要求
有线数字电视频道配置指导性意见
1 范围
本指导性意见规定了在有线电视分配网实现整体数字化过程中的频道配置，在特殊情况下模拟与数字电视广播共存期间的过渡策略，以及上、下行频道的配置意见，为平衡实现有线电视分配网络模拟向数字技术全面转换提供频道配置的指导性意见。
2 引用标准
GB/T 17786—1999 有线电视频率配置
GY/T 106—1999 有线电视广播系统技术规范
GY/T 170—2001 有线数字电视广播信道编码与调制规范
GY/T 180-2001 HFC网络上行传输物理通道技术规范
3 概述
有关有线电视频道配置的技术规定在GB/T 17786—1999《有线电视频率配置》、GY/T 106—1999《有线电视广播系统技术规范》和GY/T 180-2001《HFC网络上行传输物理通道技术规范》等文件中都有规定，但对于有线电视分配网实现整体数字化过程中的频道配置以及模拟与数字电视广播共存期间的频道配置未作规定。考虑到多种带宽网络存在的现状，需要进一步规范模拟向数字电视广播过渡过程中，有线电视频道的合理配置。
本指导性意见未对有线数字电视广播频道的传输技术参数提出要求,这是考虑到一般条件下数字信号的传输要求比模拟信号低，因此在模拟有线电视网过渡到数字电视时,不作频道本身的技术要求，但严格执行GY/T 106—1999《有线电视广播系统技术规范》是十分重要的技术保证。
有线电视分配网中如存在不同带宽的区域性网络，例如既有550MHz的网络又有750MHz的网络，最好在两种网络共有的频段中引入有线数字电视广播，如不可能，可以采取分步实施或分别馈送信号的方式进行。
4 有线数字电视频道配置要求
4．1 配置方式要求

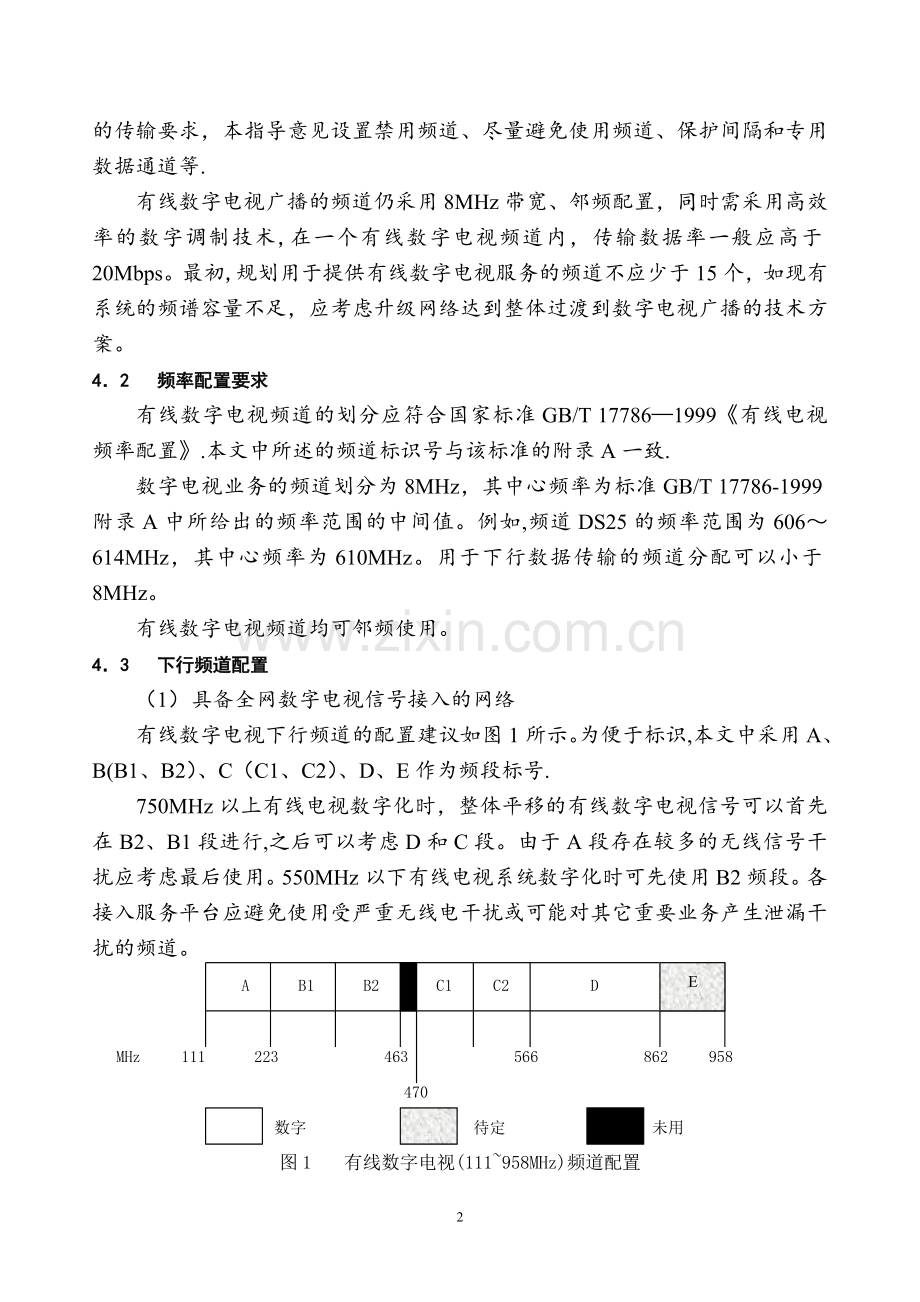

考虑到今后有线数字电视信号与其它无线电业务之间的电磁兼容以及特殊的传输要求，本指导意见设置禁用频道、尽量避免使用频道、保护间隔和专用数据通道等.
有线数字电视广播的频道仍采用8MHz带宽、邻频配置，同时需采用高效率的数字调制技术,在一个有线数字电视频道内，传输数据率一般应高于20Mbps。最初,规划用于提供有线数字电视服务的频道不应少于15个，如现有系统的频谱容量不足，应考虑升级网络达到整体过渡到数字电视广播的技术方案。
4．2 频率配置要求
有线数字电视频道的划分应符合国家标准GB/T 17786—1999《有线电视频率配置》.本文中所述的频道标识号与该标准的附录A一致.
数字电视业务的频道划分为8MHz，其中心频率为标准GB/T 17786-1999附录A中所给出的频率范围的中间值。例如,频道DS25的频率范围为606～614MHz，其中心频率为610MHz。用于下行数据传输的频道分配可以小于8MHz。
有线数字电视频道均可邻频使用。
4．3 下行频道配置
（1） 具备全网数字电视信号接入的网络
有线数字电视下行频道的配置建议如图1所示。为便于标识,本文中采用A、B(B1、B2）、C（C1、C2）、D、E作为频段标号.
750MHz以上有线电视数字化时，整体平移的有线数字电视信号可以首先在B2、B1段进行,之后可以考虑D和C段。由于A段存在较多的无线信号干扰应考虑最后使用。550MHz以下有线电视系统数字化时可先使用B2频段。各接入服务平台应避免使用受严重无线电干扰或可能对其它重要业务产生泄漏干扰的频道。
E
A B1 B2 C1 C2 D

MHz 111 223 463 566 862 958
470
数字 待定 未用
图1 有线数字电视(111~958MHz)频道配置
（2） 不具备全网接入有线数字电视信号的过渡期间的频道配置
有线数字电视过渡期间的频道配置建议如图2所示。为便于标识，本文中采用A、B(B1、B2）、C（C1、C2)、D、E作为频段标号。
在不具备专门线路传输数字电视信号的地区可根据要求同时传送模拟和数字电视广播信号供分配网络使用,分配网络的频道配置可按以下原则配置:
①按照相对完整的频段划分模拟、数字业务将有利于减少模拟和数字频段之间的邻频干扰，并且便于在系统中相对独立地处理模拟和数字电视频道.
②A频段可用于传输模拟电视业务。
③B频段划分B1和B2两个频段，B1频段位于B频段低端,可用于传输模拟电视业务；B2频段位于B频段高端，可用于传输数字电视业务。B1频段和B2频段的界限未定,接入服务可根据情况设定。
④C频段划分C1和C2两个频段,C1频段位于C频段低端，可用于传输模拟电视业务；C2频段位于C频段高端，可用于传输数字电视业务。C1频段和C2频段的界限未定，接入服务可根据情况设定。
⑤D频段用于传输数字电视业务。
⑥E频段的用途待定。
⑦各频段的数字化优先顺序为:
最先数字化：B2、D、C2
B1、C1
最晚数字化：A.
⑧550MHz及以下有线电视系统数字化时可先使用B2频段。
⑨在整体数字平移完成后，接入服务网络的模拟信号将停止传输，模拟频道取消，频道配置根据要求进行再调整。
⑩各接入服务平台应参照附录A中表A1备注栏要求，避免使用受严重无线电干扰或可能对其它重要业务产生泄漏干扰的频道。
A
C1
B1
E
A B1 B2 C1 C2 D

MHz 111 223 463 566 862 958
470
数字 待定
模拟 未用
图2 有线数字电视过渡期间的（111～958MHz)频道配置
4．4 上行频道配置
上行频道的配置仍按照GY/T 180-2001《HFC网络上行传输物理通道技术规范》文件的规定。
附录A
有线数字电视频道配置表（111MHz~958MHz)
表A1 有线数字电视频道配置表（111MHz~958MHz)
频段
用途
频道号
频率范围（MHz)
中心频率（MHz)
备注1
A

Z—1
111~119
115
禁止使用2

Z-2
119～127
123
尽量避免使用3

Z—3
127～135
131
尽量避免使用3

Z-4
135～143
139
尽量避免使用3

Z—5
143~151
147
可能受固定通信业务干扰

Z—6
151~159
155
可能受固定通信业务干扰

Z-7
159~167
163

DS—6
167～175
171

DS—7
175～183
179

DS-8
183～191
187

DS-9
191～199
195

DS-10
199～207
203

DS-11
207～215
211

DS-12
215～223
219

B

Z-8
223～231
227

Z—9
231～239
235

Z-10
239~247
243

Z-11
247～255
251

Z—12
255~263
259

Z—13
263～271
267

Z—14
271~279
275

Z—15
279～287
283
可能受固定通信业务干扰

Z—16
287～295
291

Z—17
295~303
299

Z—18
303～311
307

Z-19
311~319
315

Z—20
319～327
323

Z—21
327～335
331
尽量避免使用2

Z-22
335~343
339
可能受固定、移动通信业务干扰

Z—23
343~351
347
可能受固定、移动通信业务干扰

Z—24
351～359
355
可能受固定、移动通信业务干扰

Z-25
359～367
363
可能受固定、移动通信业务干扰

Z—26
367~375
371
可能受固定、移动通信业务干扰

Z—27
375～383
379
可能受固定、移动通信业务干扰

Z—28
383～391
387

Z-29
391～399
395

Z-30
399~407
403

Z—31
407～415
411

Z—32
415～423
419

Z—33
423～431
427

Z—34
431～439
435

Z—35
439～447
443
优先用于双向数据的下行信道

Z-36
447～455
451
优先用于双向数据的下行信道

Z-37
455～463
459
优先用于双向数据的下行信道
C

DS—13
470～478
474

DS—14
478～486
482

DS-15
486~494
490

DS—16
494～502
498

DS—17
502～510
506

DS—18
510～518
514

DS—19
518～526
522

DS—20
526～534
530

DS-21
534~542
538

DS-22
542～550
546

DS—23
550～558
554

DS—24
558～566
562

D

Z—38
566～574
570

Z-39
574～582
578

Z—40
582～590
586

Z—41
590~598
594

Z—42
598~606
602

DS—25
606～614
610

DS—26
614～622
618

DS-27
622~630
626

DS-28
630～638
634

DS—29
638~646
642

DS—30
646～654
650

DS-31
654~662
658

DS—32
662～670
666

DS—33
670~678
674

DS—34
678～686
682

DS-35
686～694
690

DS—36
694～702
698

DS—37
702~710
706

DS—38
710~718
714
优先用于双向数据的下行信道

DS—39
718~726
722
优先用于双向数据的下行信道

DS—40
726～734
730
优先用于双向数据的下行信道

DS-41
734～742
738
优先用于双向数据的下行信道

DS—42
742～750
746
优先用于双向数据的下行信道

DS-43
750～758
754

DS—44
758~766
762

DS—45
766～774
770

DS—46
774～782
778

DS-47
782～790
786

DS—48
790～798
794

DS-49
798～806
802
可能受到无线固定、移动业务的干扰

DS-50
806～814
810
可能受到无线固定、移动业务的干扰

DS-51
814～822
818
可能受到无线固定、移动业务的干扰

DS—52
822～830
826
可能受到无线固定、移动业务的干扰

DS—53
830～838
834
可能受到无线固定、移动业务的干扰

DS—54
838～846
842
可能受到无线固定、移动业务的干扰

DS—55
846～854
850
可能受到无线固定、移动业务的干扰

DS—56
854~862
858
可能受到无线固定、移动业务的干扰
E
待定
DS—57
862~870
866
可能受到无线固定、移动业务的干扰

DS-58
870～878
874
可能受到无线CDMA直放站干扰

DS—59
878~886
882
可能受到无线CDMA直放站干扰

DS—60
886～894
890

DS—61
894～902
898

DS—62
902～910
906
可能受到数字电话干扰

DS—63
910～918
914
可能受到数字电话干扰

DS—64
918～926
922

DS-65
926～934
930

DS—66
934～942
938

DS—67
942~950
946

DS-68
950～958
954
可能受到数字电话基站台的干扰
注释:1、表中所列可能的干扰频道情况,一般在不同区域的频道数目和干扰程序不同。
2、与航空导航业务频率重叠。
3、与航空通信业务频率重叠.
