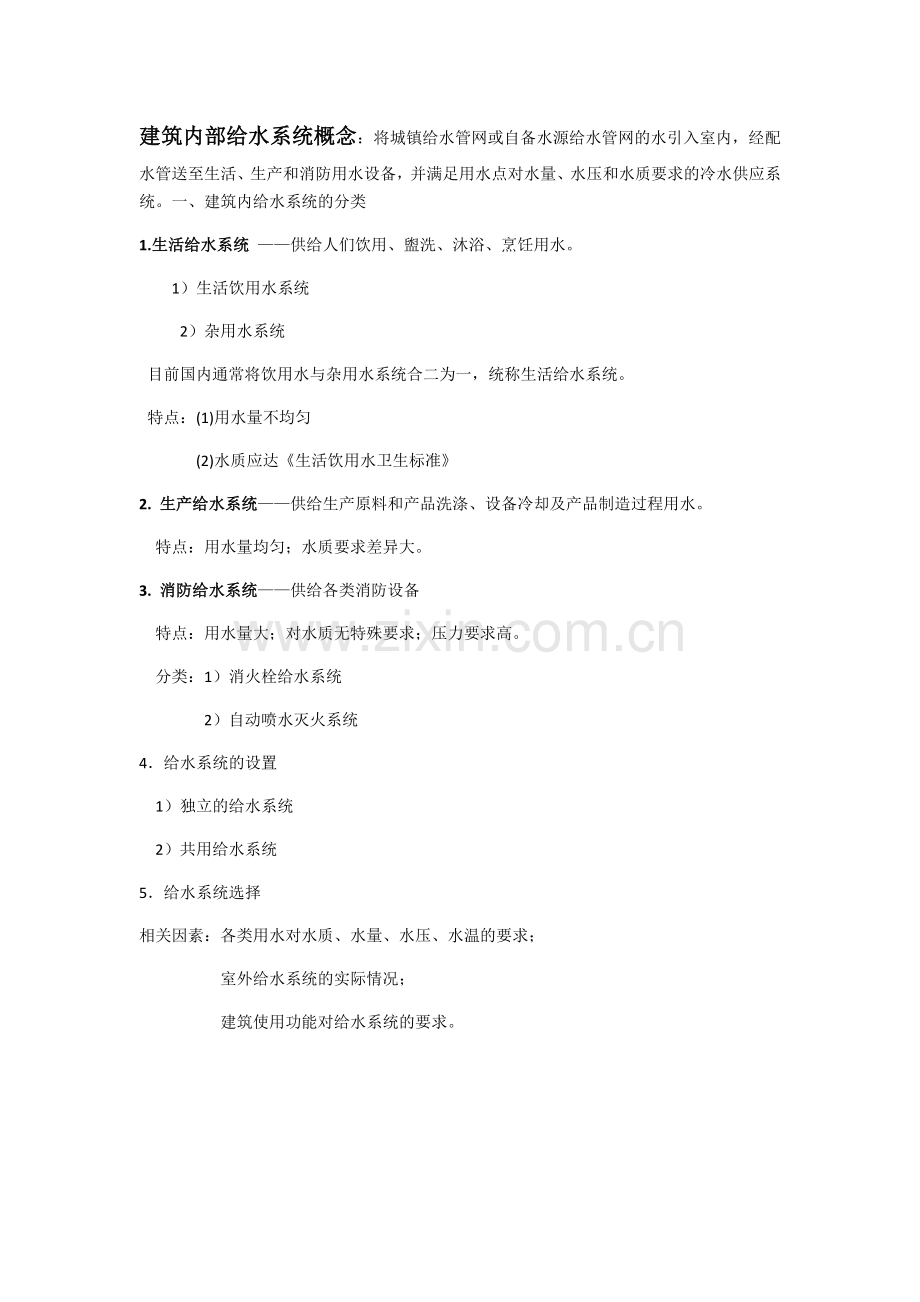

建筑设备复习资料整理上课讲义.doc

建筑内部给水系统概念：将城镇给水管网或自备水源给水管网的水引入室内，经配水管送至生活、生产和消防用水设备，并满足用水点对水量、水压和水质要求的冷水供应系统。一、建筑内给水系统的分类 1.生活给水系统 供给人们饮用、盥洗、沐浴、烹饪用水。 1）生活饮用水系统 2）杂用水系统 目前国内通常将饮用水与杂用水系统合二为一，统称生活给水系统。 特点：(1)用水量不均匀 (2)水质应达生活饮用水卫生标准2. 生产给水系统供给生产原料和产品洗涤、设备冷却及产品制造过程用水。 特点：用水量均匀；水质要求差异大。3. 消防给水系统供给各类消防设备 特点：用水量大；对水质无特殊要求；压力要求高。 分类：1）消火栓给水系统 2）自动喷水灭火系统4给水系统的设置 1）独立的给水系统 2）共用给水系统5给水系统选择 相关因素：各类用水对水质、水量、水压、水温的要求；室外给水系统的实际情况；建筑使用功能对给水系统的要求。 1.引入管：引入管也称入户管，是一个与室外供水管网连接的总进水管。2.水表节点：水表节点是指引入管上装设的水表及其前后设置的闸门、泄水装置的总称。水表：螺翼式水表大口径，阻力小，计量范围大。 旋翼式水表小口径，阻力大，计量范围小。 干式水表构造简单，计量精确，对水质要求高湿式水表精度低，计数机件不受水中杂质影响 闸门：关闭管网，以便修理和拆换水表。 泄水阀：检修时放空管网，检测水表精度、测进户点压力。 旁通管：设有消火栓的建筑物、因断水可能影响生产的建筑、不允许断水的建筑物如只有一条引入管时，应绕水表装旁通管，以提高安全供水的可靠性。 水表的安装要求：安装在便于检修和读数，不受曝晒、不结冻、不受污染及机械损伤的地方。为使水流平稳，计量准确，水表前后应有符合产品要求的直线管段。 螺翼式水表前应有810倍公称直径的直线段。旋翼式水表前后应有300mm直线段。 3. 管道-干管、立管、支管。 配水附件各式龙头 调节附件截止阀、闸板阀、蝶阀、止回阀 截止阀：水流单向流动；管径不大于75mm；需要调节流量、水压；需要经常启闭的管段上。 闸板阀、蝶阀：水流需双向流动；管径大于50mm。空间小的部位宜采用蝶阀。 止回阀：阻止管道中水的反向流动。 旋启式止回阀设置在水平、垂直管道，阀前水压小时采用，启闭迅速易引起水锤 ，不宜在压力大的管道上采用。 升降式止回阀靠上下游压差值使阀盘启动，水流阻力大，宜用于小管径的水平管道上。 1. 2 给水方式的类型1、直接给水方式：特点：系统简单，投资省，可充分利用外网水压。但是一旦外网停水，室内立即断水。适用场所：水量、水压在一天内均能满足用水要求的用水场所。设水箱给水方式（A）： 特点：水箱进水管和出水管共用一根立管供水可靠，系统简单，投资省，可充分利用外网水压。缺点是水箱水用尽后，用水器具水压会受外网压力影响。设水箱给水方式（B）： 特点：系统简单，投资省，可充分利用外网水压，但是水箱容易二次污染；水箱容积的确定要慎重。适用场所：室外给水管网供水水压偏高或不稳定时采用。设水泵和水箱给水方式： 特点：水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资较大，安装和维修都比较复杂。适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。设水泵给水方式（A）特点：系统简单，供水可靠，无高位水箱，但耗能多。 适用场所：水压经常不足，用水较均匀，且不允许直接从管网抽水时采用。设水泵给水方式（B）特点：系统简单，供水可靠，无高位水箱，但耗能较多。为了充分利用室外管网压力，节省电能，当水泵与室外管网直接连接时，应设旁通管。适用场所：室外给水管网的水压经常不足时采用。气压给水方式特点：供水可靠，无高位水箱，但水泵效率低、耗能多。适用场所：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。分区给水方式特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。适用场所：供水压力只能满足建筑下层供水要求时采用。分质给水方式：特点：根据不同用途所需的不同水质，设置独立的给水系统的建筑供水 。 适用场所：小区中水回用等。给水方式选择的原则：1、尽量利用外部给水管网的水压直接供水。2、 除高层建筑和消防要求较高的大型公共建筑和工业建筑外，一般情况消防给水系统宜与生活或生产给水系统共用一个系统。3、 生活给水系统中，卫生器具处静水压力不得大于0.6MPa。各分区最低卫生器具配水点静水压力不宜大于0.45MPa（特殊情况下不宜大于0.55MPa），水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设施。一般旅馆、招待所、宾馆、住宅、医院等晚间有人住宿和停留的建筑在0.3-0.35MPa范围；办公楼、教学楼、商业楼等晚间无人住宿和停留的建筑，在0.35-0.45MPa范围。4、 生产给水系统的最大静水压力，应根据工艺要求、用水设备、管道材料、管道配件、附件、仪表等工作压力确定5、 消火栓给水系统最低处消火栓，最大静水压力不应大于0.8MPa，且超过0.5MPa时应采取减压措施。6、自动喷水灭火系统管网的工作压力不应大于1.2MPa，最低喷头处的最大静水压力不应大于1.0MPa，其竖向分区按最低喷头处最大静水压力不大于0.8MPa进行控制，若超过0.8MPa，应采取减压措施。 一、 给水管道的布置 1、基本要求：1）. 确保良好的水力条件，力求经济合理。 管道尽可能和墙、梁、柱平行，力求管路最短。干管应该布置在用水量大的配水点附近。对不允许间断供水的建筑，应从室外管网不同管段设两条或两条以上引入管，具体方式见下图：2） . 满足美观和维修的要求 对美观要求较高的建筑，给水管道可以暗设。柔性管道宜暗设为了便于检修，管道井每层设检修门，暗设在吊顶和管槽内的管道，在阀门处应留有检修门。3） . 满足生产和使用安全 给水管的布置不能妨碍生产操作、交通运输和建筑物的使用。4） . 保证水质不被污染或不影响使用 生活给水引入管与生活排水排出管管外壁的水平净距不能少于一米，要采取防冻、防露措施。5） . 保护管道不受损害 给水管道应避免布置在重物下面，不能穿越生产设备的基础。保护措施有：软性接头法、丝扣弯头法、活动支架法。2、布置形式：各种给水系统按照水平干管的敷设位置，可以布置成下行上给、上行下给、中分式和环状式。1）. 上行下给式：特征及使用范围：水平配水管敷设在顶层顶棚下或吊顶之内，设有高位水箱的居住公共建筑、机械设备或地下管线较多的工业厂房多采用。优缺点：与下行上给式布置相比，最高层配水点流出水头稍高，安装在吊顶内的配水干管可能漏水或结露损坏吊顶和墙面。2）.下行上给式特征及使用范围：水平配水管敷设在低层（明装、暗装或沟敷）或地下室顶棚下。居住建筑、公共建筑和工业建筑，在用外网水压直接供水时多采用这种方式。优缺点：简单，明装便于安装维修，与上行下给式布置相比为最高层配水点流出水头较低，埋地管道检修不便。3）.环状式特征及使用范围：水平配水干管或立管互相连接成环，组成水平干管环状或立管环状。高层建筑、大型公共建筑和工艺要求不间断供水的工业建筑常采用这种方式。优缺点：任何管道发生事故时，可用阀门关闭事故管段而不中断供水，水流畅通，水损小，水质不易因滞留而变质，但管网造价高。4）.中分式特征及使用范围：水平干管敷设在中间技术层或中间吊顶内，向上下两个方向供水。屋顶用作茶座、舞厅或设有中间技术层的高层建筑多采用。优缺点： 管道安装在技术层内便于安装维修，有利于管道排气不影响屋顶多功能使用。需要设置技术层或增加某中间层的层高。1敷设形式 1）明装特点：造价低，便于安装维修；不美观，凝结水， 积灰，妨碍环境卫生。 适用：对卫生、美观没有特殊要求的建筑。2）暗装 直埋式嵌墙敷设、埋地或在地坪 面层内敷设。 非直埋式管道井、管窿、吊顶内， 地坪架空层内敷设。特点：卫生条件好，美观，造价高，施工维护不便。适用：建筑标准较高的建筑。 2敷设要求 1）引入管穿越承重墙或基础时预留洞、预埋套 管（防水套管），留洞尺寸（见下页图）。 室外部分：冰冻线以下0.2m，覆土0.7m以上。室内覆土：金属管0.3m；塑料管DN50mm，0.5m；DN50mm，0.7m 2）给水横管穿承重墙或基础、立管穿楼板应预留洞。 3）管道在空中敷设时，必须采取固定措施。 4）室内给水管道与其它管道一同架设时，当应考虑安全、施工、维护等要求。在管道平行或交叉设置时，对管道的相互位置、距离、固定等应按管道综合有关要求统一处理。 5）管道与墙、梁、柱的间距应满足施工、维护、检修的要求。 6）暗装管道不得直接敷设在建筑结构层内。 三、管道防护防腐（一般做法：管道除锈后在管壁外侧涂防腐材料）、防冻防露、防高温：（塑料管有要求）、防漏、防振。给水系统所需压力的估算在方案或初步设计阶段，对层高不超过3.5米的民用建筑，可用经验法估算给水系统所需的压力(自室外地面算起) :层为10 m H2O层为12 m H2O层以上每加一层增加 4 m H2O建筑物所需要的水压应按最不利点所需要的水压进行计算，计算公式为：H1+H2+ H3 + H4 = H第2章 增压、贮水设备2.2.1 水泵2.2.2 贮水池、吸水井贮水池设计说明：1. 资料不足时，生产（生活）调节水（qb- ql）Tb可以按不小于建筑日用水量的20%-25%计算。2. 贮水池仅起调节水量的作用时，可不计Vs和Vf。3. 当室外给水管网能满足建筑内部所需水量时，贮水池可设吸水坑，吸水坑深度不宜小于1m。4. 容积大于500 m 3的贮水池，应分两格，以便清洗、检修时 不停水。5. 生产（生活）、消防共用水池应有消防水平时不被动用的措施。第3章 建筑内部给水系统的计算设计秒流量：为保证建筑内部用水，生活给水管道的设计流量，应为建筑内部，卫生器具按最不利情况组合出流时的最大瞬时流量，又称为设计秒流量。确定方法一般可分为三种类型：经验法、平方根法和概率法。3.1.1工业企业生活间、公共浴室、洗衣房、公共食堂、影剧院、体育馆等建筑设计秒流量计算公式： 一般用水时间集中，用水设备使用集中，同时给水百分数比较高，目前采用经验法确定计算公式，即直接以卫生器具数量、卫生器具的额定流量和同时给水百分数来计算设计管段上的设计秒流量3.1.2住宅建筑的生活给水管道的设计秒流量计算步骤：1）. 根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，计算出最大用水时卫生器具给水当量平均出流概率： 生活给水管道最大用水时卫生器具给水当量平均出流概率（%）；2）.根据计算管段上的卫生器具给水当量总数计算得出该管段的卫生器具给水当量的同时出流概率 ：3.1.3集体宿舍、旅馆、宾馆、医院、疗养院、幼儿园、养老院、办公楼、商场、客运站、会展中心、中小学教学楼、公共厕所等建筑的生活给水设计秒流量计算公式：水力计算的基本步骤： 选择最不利配水点，确定计算管路； 根据卫生器具的当量数计算各个管段的设计秒流量； 根据设计秒流量和各管段的控制流速，查水力计算表； 确定各管段的管径 d 和单位管长的水头损失 i ； 计算最不利管路的总水头损失； 选择水泵或其他加压贮水设备并确定设备安装高度等参数。第4章 建筑消防给水系统消防系统的分类消防系统根据使用灭火剂的种类和灭火方式可分为：消火栓给水系统和自动喷水灭火系统（其它灭火系统 干粉灭火系统 CO2灭火系统 卤代烷灭火系统）消火栓给水系统组成1.消火栓设备：消火栓设备由水枪、水带和消火栓组成，均安装于消火栓箱内。2. 水泵接合器：水泵接合器是连接消防车向室内消防给水系统加压供水的装置，一端由消防给水管网水平干管引出另一端设于消防车易于接近的地方。3.消防管道：建筑物内消防管道是否与其他给水系统合或独立设置，应根据建筑物的性质和使用要求经技术经济比较后确定。4.消防水池：适用条件：用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用水量。设置：可设于室外地下或地面上，也可设在室内地下室，或与室内游泳池、水景水池兼用。（消防水池要求：消防水池应设有水位控制阀的进水管和溢水管、通气管、泄水管、出水管及水位指示器等附属装置。根据各种用水系统的供水水质要求是否一致，可将消防水池与生活或生产贮水池合用，也可单独设置。）4.消防水箱：消防水箱对扑救初期或起着重要作用。水箱的设置要求：为确保其自动供水的可靠性，应采用重力自流供水方式；消防水箱宜与生活（或生产）高位水箱合用，以保持箱内贮水经常流动、防止水质变坏；水箱的安装高度应满足室内最不利点消火栓所需的水压要求，且应贮存有室内10min的消防水量。4.1.3 消火栓给水系统的给水方式2.消火栓布置a. 建筑高24m，体积5000m3的库房，应保证有 一支水枪的充实水柱到达同层内任何部位。b. 其他民用建筑应保证有2支水枪的充实水柱达到同层内任何部位。c. 消火栓口距地面安装高度为1.1m，栓口宜向下或 与墙面垂直安装。为保证及时灭火，每个消火栓 处应设置直接启动消防水泵按钮或报警信号装置。d. 消火栓应设在使用方便的走道内，宜靠近疏散方便的通道口处、楼梯间内。e. 在建筑物顶应设一个消火栓，以利于消防人员经常检查消防给水系统是否能正常运行，同时还能起到保护本建筑物免受邻近建筑火灾的波及。四种消火栓布置型式：单排一股到达室内任何部位、单排两股到达室内任何部位、多排一股到达室内任何部位、多排两股到达室内任何部位。3、 室内消火给水管道的布置1)室内消火栓个数大于10个，且室外消防水量大于15L/s，室内给水管道应为环状，进水管应为二条。一条事故时，另一条供应全部水量；2)阀门设置便于检修又不过多影响供水；3)室内消火栓管网与喷淋管网宜分开设，如有困难在报警阀前分开4、 水泵接合器设置便于消防车接管供水地点，同时考虑周围有1540m内有室外消火栓或消防贮水池;数量按室内消防水量及每个接合器流量经计算定，每个接合器1015L/s。5、 消防水池与水箱的布置独立消防水池设置条件室外管网的进水管流量 不允许直接抽水室外管网为支状, 25L/s6、 水箱安装高度：原则上满足最不利点灭火设备所需水量和水压。二类公共建筑、一类住宅，水箱高度：最高处消火栓静水压力 7mH2O7、消防泵及泵房消防泵吸水管应有独立的吸水管消防泵自灌吸水消防泵出水管应有不少于二条与消防给水管网相接备用泵：不小于一台主泵的能力泵房有直通室外出口，在楼层内应靠近安全出口。4.3.1 自动喷水灭火系统及组成自动喷水灭火系统定义:是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。自动喷水灭火系统特征：通过加压设备将水送入管网至带有热敏元件的喷头处，喷头在火灾的热环境中自动开启洒水灭火。通常喷头下方的覆盖面积大约为12m2。自动喷水灭火系统扑灭初期火灾的效率在97%以上。自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。1. 湿式自动喷水灭火系统特点：为喷头常闭的灭火系统，管网中充满有压水，当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。优点：灭火及时扑救效率高。缺点：由于管网中充有有压水，当渗漏时会损毁建筑装饰和影响建筑的使用。该系统只适用于环境温度4C T70 C的建筑物。2.干式自动喷水灭火系统特点：为喷头常闭的灭火系统，管网中平时不充水，充有有压空气（或氮气）。当建筑物发生火灾火点温度达到开启闭式喷头时，喷头开启排气、充水灭火。优点：管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于采暖期长而建筑内无采暖的场所。缺点：该系统灭火时需先排气，故喷头出水灭火不如湿式系统及时。3.预作用自动喷水灭火系统特点：为喷头常闭的灭火系统，管网中平时不充水。发生火灾时，火灾探测器报警后，自动控制系统控制阀门排气、充水，由干式变为湿式系统。只有当着火点温度达到开启闭式喷头时，才开始喷水灭火。优点：同时具备干式喷水灭火系统和湿式喷水灭火系统的特点；克服了干式喷水灭火系统控火灭火率低，湿式系统产生水渍的缺陷，可以代替干式系统提高灭火速度。也可代替湿式系统，用于管道和喷头易于被损坏而产生喷水和漏水，造成严重水渍的场所；还可用于对自动喷水灭火系统安全要求较高的建筑物中。适用范围：适用于冬季结冻和不能采暖的建筑物内，以及不允许有误喷而造成水渍损失的建筑物（如高级宾馆、医院、重要办公室、大型商场等）。预作用喷水灭火系统的关键是其报警系统必须提前动作，即火灾探测器的动作必须先于喷头的动作。其管道内的充水时间不宜超过3min，为了使该系统在火灾探测器发生故障时仍能正常工作，应设有系统手动操作装置。4.雨淋喷水灭火系统 特点：为喷头常开的灭火系统，当建筑物发生火灾时，由自动控制装置打开集中控制闸门，使整个保护区域所有喷头喷水灭火，形似下雨降水。优点：出水量大，灭火及时。适用场所：火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域的场所或部位。内部容纳物品的顶部与顶板或吊顶的净距大，发生火灾时，能驱动火灾自动报警系统，而不易迅速驱动喷头开放的场所或部位； 严重级场所。5.水幕系统特点：该系统喷头沿线状布置，发生火灾时主要起阻火、冷却、隔离作用。适用场所：需防火隔离的开口部位，如舞台与观众之间的隔离水帘、消防防火卷帘的冷却 等。6.水喷雾灭火系统特点：是固定式自动灭火系统的一种类型，是在自动喷水灭火系统的基础上发展起来的。灭火原理：该系统采用喷雾喷头把水粉碎成细小的水雾滴之后喷射到正在燃烧的物质表面，通过冷却、窒息以及乳化、稀释的同时作用实现灭火。水雾的自身具有电绝缘性能，可安全地用于电气火灾的扑救。7.1. 喷头a. 闭式喷头：喷口用由热敏元件组成的释放机构封闭，当达到一定温度时能自动开启，如玻璃球爆炸、易熔合金脱离。其构造按溅水盘的形式和安装位置有直立型、下垂型、边墙型、普通型、吊顶型和干式下垂型洒水喷头之分。b. 开式喷头：根据用途分为开启式、水幕式、喷雾式。2.报警阀作用：开启和关闭管网的水流，传递控制信号至控制系统并启动水力警铃直接报警。有湿式、干式、干湿式和雨淋式4种类型。a. 湿式报警阀：用于湿式自动喷水灭火系统；b. 干式报警阀：用于干式自动喷水灭火系统，由湿式、干式报警阀依次连接而成，在温暖季节用湿式装置，在寒冷季节则用干式装置；c.雨淋阀：用于雨淋、预作用、水幕、水喷雾自动喷水灭火系统。3.水流报警装置 报警阀组组成水流报警装置主要有：水力警铃、水流指示器、压力开关和延迟器。4. 火灾探测器是自动喷水灭火系统的重要组成部分。目前常用的有感烟、感温探测器。a.感烟探测器:利用火灾发生地点的烟雾浓度进行探测；b.感温探测器：通过火灾引起的温升进行探测。火灾探测器布置在房间或走道的天花板下面，其数量应根据探测器的保护面积和探测区面积计算而定。4.3.3 喷头及管网布置 喷头的布置间距要求：在所保护的区域内任何部位发生火灾都能得到一定强度的水量。喷头的布置应根据天花板、吊顶的装修要求布置成正方形、长方形 和 菱形三种形式。第5章 建筑内部排水系统排水管道布置与敷设的原则：1、 排水畅通、水利条件好2、 使用安全可靠、不影响卫生3、 总管线短、工程造价低4、 占地面积小5、 施工安装、维护管理方便美观5.2.1排水系统的选择考虑因素：1、污废水的性质2、污废水污染程度3、污废水综合利用的可能性和处理要求 5.2.2卫生器具的布置与敷设1.根据卫生间和公共厕所的平面尺寸、所选用的卫生器具类型和尺寸布置卫生器具。既要考虑使用方便，又要考虑管线短，排水通畅，便于维护管理。2.卫生器具的安装高度应使其使用方便，功能正常发挥。3.地漏应设在：地面最低、易于溅水的卫生器具附近。地漏不宜设在：排水支管顶端，以防止卫生器具排放的固体杂物在卫生器具和地漏之间横支管内沉淀。排水横支管布置与敷设1.排水横支管不宜太长，尽量少转弯，一根支管连接的卫生器具不宜太多。2. 横支管不得穿过沉降缝、烟道、风道。3.横支管不得穿过有特殊卫生要求的生产厂房、食品及贵重商品仓库、通风室和变电室。4.横支管不得布置在遇水易引起燃烧、爆炸或损坏的原料、产品和设备上面，也不得布置在食堂、饮食业的主副食操作烹调的上方。5.横支管与楼板和墙应有一定的距离，便于安装和维修。 6.当横支管悬吊在楼板下，接有2个及2个以上大便器，或3个及3个以上卫生器具时，横支管顶端应升至上层地面设清扫口。4.立管应设检查口，其间距不大于10m，但底层和最高层必须设。平顶建筑物可用通气管顶口代替最高层的检查口。检查口中心至地面距离为1m，并应高于该层溢流水位最低的卫生器具上边缘0.15m。第8章 建筑内部热水供应系统8.1热水供应系统的分类和组成：建筑内的热水供应系统按照热水供应范围的大小，可分为：集中热水供应系统、局部热水供应系统和区域热水供应系统。室内热水系统主要由部分组成:热媒系统（第一循环系统）、热水供应系统（第二循环系统）、附件。1集中热水供应系统特点：供水范围大，热水集中制备，管道输送到个配水点。适用：适用于使用要求高，耗热量大，用水点多且分布较密集的建筑。热源：应首先利用工业余热、废热、地热和太阳热，如无以上热源，应优先采用能保证全年供热的城市热力管网或区域性锅炉房供热。2局部热水供应系统特点：供水范围小，热水分散制备，配水点较少，且和热源较近，热水管路短，热损失小。适用：适用于使用要求不高，用水点少且分散的建筑。热源：宜采用蒸汽、煤气、炉灶余热或太阳能等。3区域热水供应系统特点：可以使水集中加热，便于统一管理维护和热能的综合利用，保证率高，热水成本低、设备总容量小、减少了占地面积，有利于减少环境污染。适用：适用于建筑布置集中，热水用量较大的城市和工业企业。热源：宜采用热电厂、区域性锅炉房或热交换站等。热水供应系统的组成1.热媒系统（第一循环系统）组成：热源、水加热器、热媒管网。2.热水供水系统（第二循环系统）组成：热水配水管网和回水管网组成。水加热器 分类：主要有容积式、快速式、半容积式、半即热式几种。a.容积式水加热器 容积式水加热器是内部设有热媒导管的热水贮存容器，具有加热和贮备热水两种功能。优点：具有较大的贮存和调节能力，被加热水通过时压力损失较小，用水点压力变化平稳，出水水温稳定。缺点：被加热水流速缓慢，传热系数小，体积庞大。b.快速式水加热器 针对容积式水加热器中的“层流加热”的弊端，通过提高热媒和被加热水的流动速度，以改善传热效果。优点：它具有效率高、体积小、安装搬运方便的优点。缺点：不能贮存热水，水头损失大，在热媒和被加热水压力不稳定时，出水温度波动较大，仅适用于用水量大，而且比较均匀的热水供应系统或建筑物热水采暖系统。c.半容积式水加热器 半容积式水加热器是带有适量贮存和调节容积的内藏式容积式水加热器。优点：体积小、加热快、热交换充分、供水温度稳定、节水节能。缺点：但由于内循环泵不间断地运行，需要有极高的质量保证。d.半即热式水加热器 半即热式水加热器具有超前控制，具有少量贮存容积的快速式水加热器。优点：半即热式水加热器具有快速加热被加热水，浮动盘管自动除垢的优点，其热水出水温度一般能控制在2.2oC内，且体积小，节约占地面积，适用于各种不同负荷需求的机械循环热水供应系统。e.加热水箱和热水贮水箱加热水箱是一种简单的热交换设备。在水箱中安装蒸汽多孔管或蒸汽喷射器，可构成直接加热水箱；在水箱中安装排管或盘管即构成间接加热水箱。热水贮水箱（罐）是一种专门调节热水量的容器。可在用水不均匀的热水供应系统中设置，以调节水量，稳定出水温度。水加热器的选择：水加热器的选择应根据现有的热源条件、燃料种类、建筑物功能及热水用水规律、耗热量和建筑物内部布局等因素经综合比较后确定。基本原则：一次换热效率高于二次换热，并应优先选用燃气、油、煤为燃料的热水锅炉。减压阀作用：当水加热器采用蒸汽作为热媒时，当蒸汽供应管的压力大于水加热器规定的额定蒸汽压力，应设减压阀，将蒸汽压力降到需要值，才能保证设备使用安全。安装：减压阀有波纹管式、活塞式、膜片式等几种类型。减压阀应安装在水平管段上，阀体直立，安装节点还应设置阀门、安全阀、压力表、旁通管等附件。疏水器作用：保证蒸汽凝结水及时排放，同时又防止蒸汽泄漏。安装：1） 位置应便于检修，并尽量靠近用气设备，安装高度应低于设备或蒸汽管道底部150mm以上，以便凝结水排出2） 浮筒式或钟形浮子式疏水器应水平安装3） 加热设备宜各自单独安装疏水器，以保证系统正常工作4） 如装设旁通管应装在疏水器上方或同一平面上，避免安装在下方5） 在余压回水系统中，回水管高于疏水器时，应在疏水器后设止回阀6） 当疏水器距加热设备较远时，宜在疏水器与加热设备之间安装回气支管7）若凝结水量较大则需几个疏水器并联安装
