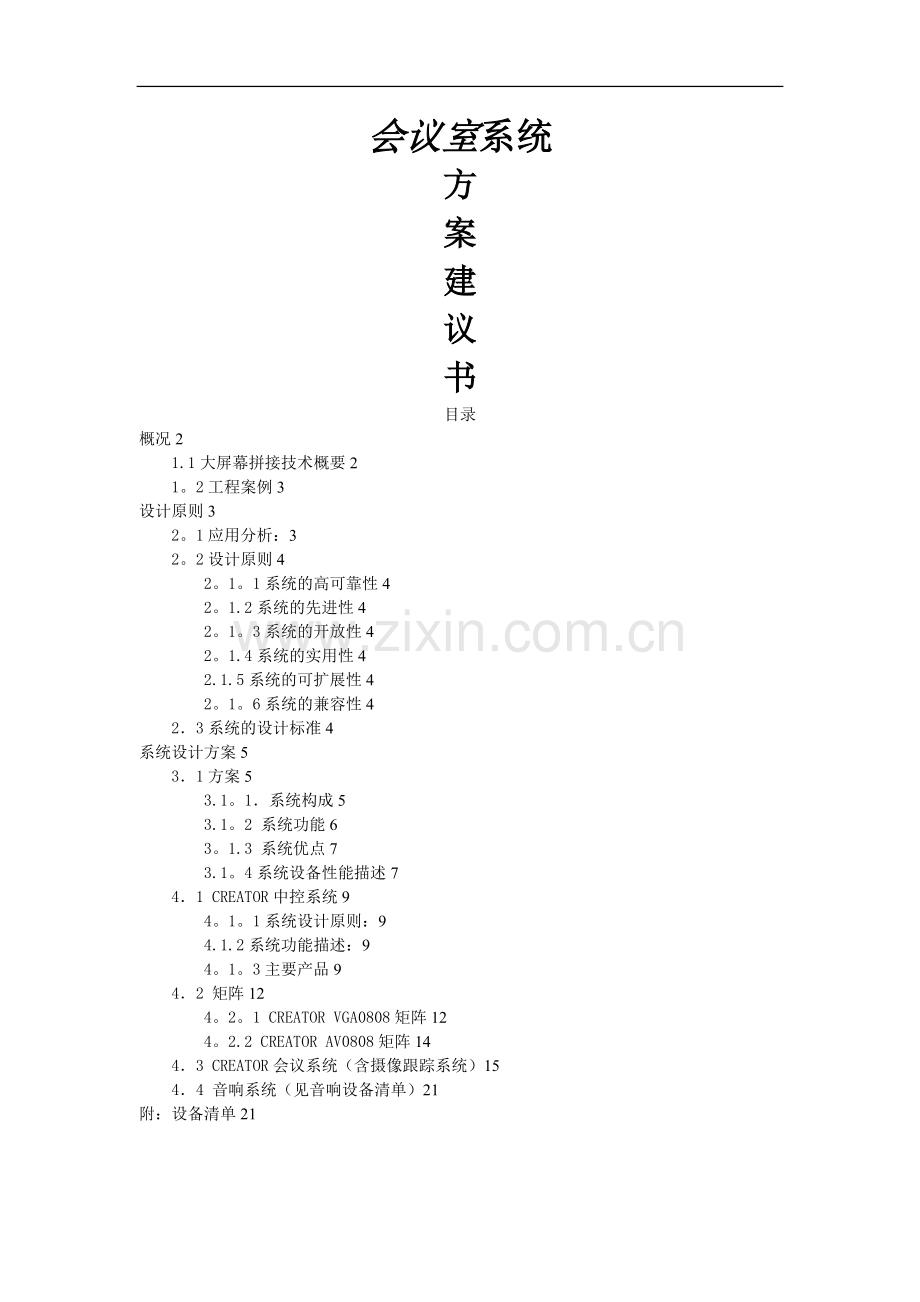

会议室系统
方
案
建
议
书
目录
概况2
1.1大屏幕拼接技术概要2
1。2工程案例3
设计原则3
2。1应用分析：3
2。2设计原则4
2。1。1系统的高可靠性4
2。1.2系统的先进性4
2。1。3系统的开放性4
2。1.4系统的实用性4
2.1.5系统的可扩展性4
2。1。6系统的兼容性4
2．3系统的设计标准4
系统设计方案5
3．1方案5
3.1。1．系统构成5
3.1。2 系统功能6
3。1.3 系统优点7
3.1。4系统设备性能描述7
4．1 CREATOR中控系统9
4。1。1系统设计原则：9
4.1.2系统功能描述：9
4。1。3主要产品9
4．2 矩阵12
4。2。1 CREATOR VGA0808矩阵12
4。2.2 CREATOR AV0808矩阵14
4．3 CREATOR会议系统（含摄像跟踪系统）15
4．4 音响系统（见音响设备清单）21
附：设备清单21

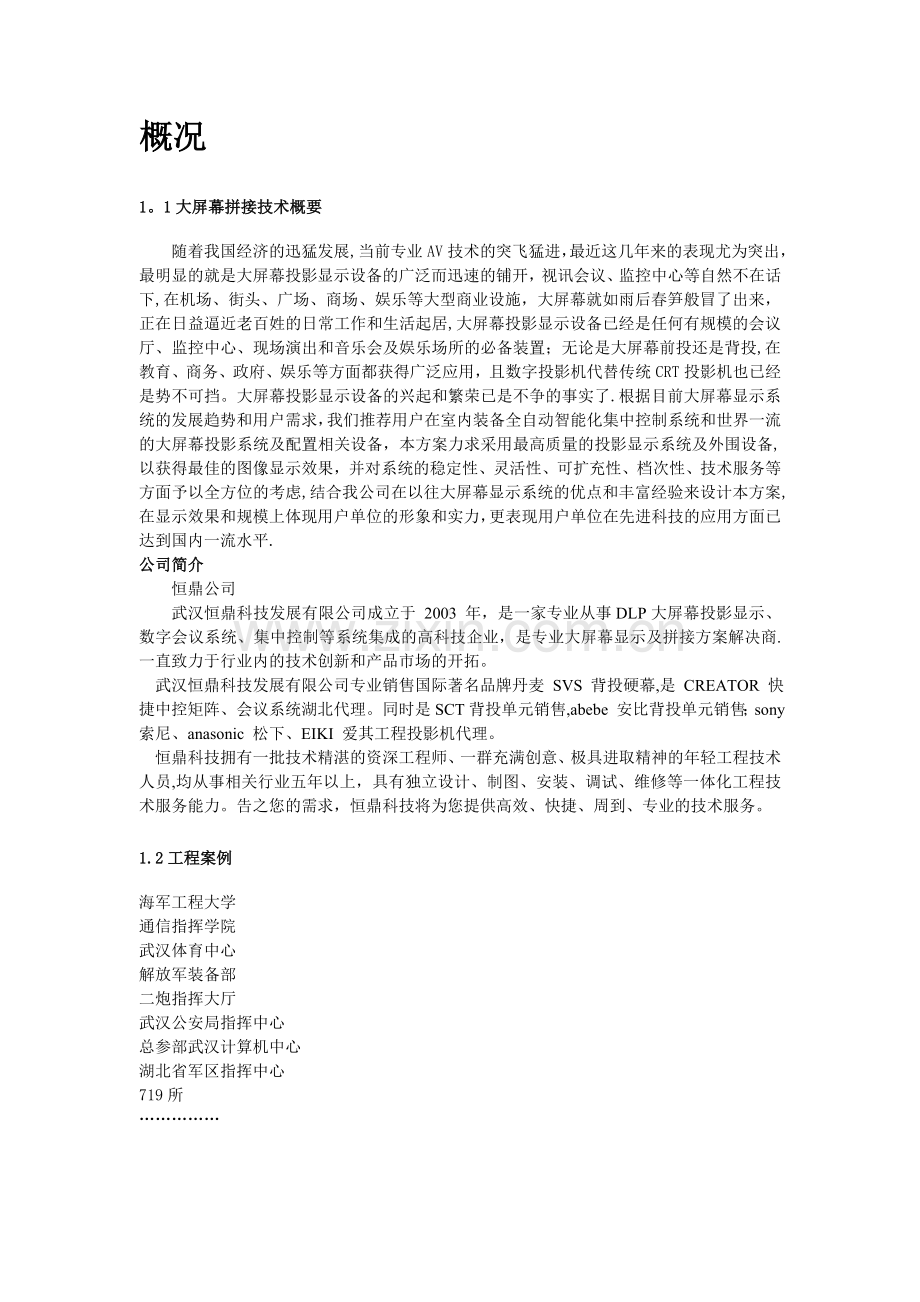

概况
1。1大屏幕拼接技术概要
随着我国经济的迅猛发展,当前专业AV技术的突飞猛进，最近这几年来的表现尤为突出，最明显的就是大屏幕投影显示设备的广泛而迅速的铺开，视讯会议、监控中心等自然不在话下,在机场、街头、广场、商场、娱乐等大型商业设施，大屏幕就如雨后春笋般冒了出来，正在日益逼近老百姓的日常工作和生活起居,大屏幕投影显示设备已经是任何有规模的会议厅、监控中心、现场演出和音乐会及娱乐场所的必备装置；无论是大屏幕前投还是背投,在教育、商务、政府、娱乐等方面都获得广泛应用，且数字投影机代替传统CRT投影机也已经是势不可挡。大屏幕投影显示设备的兴起和繁荣已是不争的事实了.根据目前大屏幕显示系统的发展趋势和用户需求，我们推荐用户在室内装备全自动智能化集中控制系统和世界一流的大屏幕投影系统及配置相关设备，本方案力求采用最高质量的投影显示系统及外围设备,以获得最佳的图像显示效果，并对系统的稳定性、灵活性、可扩充性、档次性、技术服务等方面予以全方位的考虑,结合我公司在以往大屏幕显示系统的优点和丰富经验来设计本方案,在显示效果和规模上体现用户单位的形象和实力，更表现用户单位在先进科技的应用方面已达到国内一流水平.
公司简介
恒鼎公司
武汉恒鼎科技发展有限公司成立于 2003 年，是一家专业从事DLP大屏幕投影显示、数字会议系统、集中控制等系统集成的高科技企业，是专业大屏幕显示及拼接方案解决商.一直致力于行业内的技术创新和产品市场的开拓。
    武汉恒鼎科技发展有限公司专业销售国际著名品牌丹麦 SVS 背投硬幕,是 CREATOR 快捷中控矩阵、会议系统湖北代理。同时是SCT背投单元销售,abebe 安比背投单元销售；sony索尼、anasonic 松下、EIKI 爱其工程投影机代理。
    恒鼎科技拥有一批技术精湛的资深工程师、一群充满创意、极具进取精神的年轻工程技术人员,均从事相关行业五年以上，具有独立设计、制图、安装、调试、维修等一体化工程技术服务能力。告之您的需求，恒鼎科技将为您提供高效、快捷、周到、专业的技术服务。
1.2工程案例
海军工程大学
通信指挥学院
武汉体育中心
解放军装备部
二炮指挥大厅
武汉公安局指挥中心
总参部武汉计算机中心
湖北省军区指挥中心
719所
……………
设计原则
2。1应用分析：
应该会议室的有关工程要求，经综合考虑我们推荐采用安比公司（ABEBE)DLP大屏幕显示墙作为本方案的显示系统，其高性价比巳成功应用在很多行业用户。另外考虑实现多用户的操作模式，我们选用创高公司（CREATOR）矩阵来满足这一需求,同时采用CREATOR 中控系统来智能控制本系统所有设备，用户只需轻点触摸屏即可实现遥控本系统各类设备，真正做到智能，实时,快捷。
2。2设计原则
本系统系统设备采购及安装项目，必须是高可靠、开放、实用、先进、安全和可扩展的并且兼容性比较高的;
2。1。1系统的高可靠性
系统的高可靠性是本系统的首要原则，系统必须能满足长时间连续（24小时不间断）运行的要求；
2.1。2系统的先进性
系统应具备当今的先进水平;在整个系统的生命周期内,系统必须能够不断完善、扩充、更新,使功能愈来愈丰富，性能愈来愈完善,使用愈来愈方便，而不至于过早地被淘汰；
2.1.3系统的开放性
系统的结构设计必须符合国际开放系统的标准，是真正的开放式系统;
系统使用的硬件平台和软件平台均要符合开放式标准;
硬件平台的开放性，主要包括设备的网络互连性和可互换性；
软件平台的开放性，包括操作系统、图形用户界面、网络通讯协议等符合国际统一标准；
开放性要求的目的在于,应用软件的可移植性，硬件平台的可互换性；
2.1.4系统的实用性
系统必须适合该会议室的实际情况，能够满足强化管理手段，提高管理水平，能够为政府的管理工作提供强有力的支持；设备不盲目追求高档，而是在高可靠、先进的前提下实用，要能够切实地解决实际问题；
2。1。5系统的可扩展性
系统必须具有良好的可扩展性和可扩充性;当系统规模扩大，系统必须能够通过适当增加模块和相应设备,就能够适应要求，达到良好效果不会造成浪费；
2.1.6系统的兼容性
为与原有系统良好的兼容，系统设计充分考虑了系统的兼容性,能与原有系统组成完整的系统。
2．3系统的设计标准
我司为整套系统进行总体设计及选用的设备均符合ISO（国际标准化组织)、IEC （国际电工委员会)、ITU—T（国际电信联盟）、IEEE（电气和电子工程师协会）、GB(国家标准委员会）等行业标准，包括：
《民用建筑电气设计规范》（JGJ/T 16-92）
《建筑与建筑群综合布线系统工程设计规范》（GB/T 50311-2000）
《建筑与建筑群综合布线系统工程验收规范》（GB/T 50312—2000)
《智能建筑设计标准》DBJ08—47-95
《民用建筑电气设计规范》JGJ/T 16-92
《高层民用建筑设计防火规范》GB50045-95
《工业企业通讯设计规范》GBJ42-81
《工业企业通信接地设计规范》GBJ115-87
《64～1920kbit/s会议电视系统进网技术要求》GB/T 15839-1995
《会议电视系统工程设计规范》YD5032—97
《有线电视广播系统技术规范》GY/T106-92
系统设计方案
本设计方案针对该会议室现场实际尺寸大小，同时根据现场设备布局，推荐以下方案:
3．1方案
3.1.1．系统构成
本系统由ABEBE 1 台100寸一体背投机组成一个大屏幕墙，中控及AV,VGA矩阵实现多路信号的自由切换。
本系统100寸一体化机采用美国TI公司的数字光(DLP）处理技术及Panasonic公司的信号处理技术。先进光学系统确保投影机具有最高分辨率和图像清晰度, 新科技及高效率设计及其配合光学系统, 超高亮度、以及高对比度2000:1、高均匀性等特点,极精密的投影镜头确保图像有最小的几何失真, 屏幕拼接亦能显示无失真、无错位的图像。卓绝怔能和极佳的图像质素的显示屏幕及美国TI公司的DLP技术专业地位, 显示出整体系统的优势， 特别适用于数据监控中心， 大型会堂， 高级培训中心, 以及任何极具挑战性的视像演示场合。再配合本公司的智能集控系统更可使系统操作化烦为简， 操作者只要在一个彩色触摸屏上“一触即可”,十分简捷方便。
本设计方案中的大屏幕显示系统是基于ABEBE 100寸一体机为主体组合而成．灵活、可靠的性能,始终如一。ABEBE 100寸一体机能够投射清晰的视频图像，95%以上的亮度一致性和 2000：1 对比度，可以提供高亮度、美观、逼真的图像.
系统设备清单：
设备名称
数量
单位
厂家
ABEBE 100寸一体机
1
台
ABEBE
CREATOR 中控系统
1
套
CREATOR
CREATOR VGA0808矩阵
1
台
CREATOR
CREATOR AV0808矩阵
1
台
CREATOR
大屏的规格：
组合规模：1台ABEBE100寸一体机
单屏尺寸：2032mm（宽） x 1524mm(高） x 1120mm（厚)
组合尺寸：2032mm(宽） x1524mm（高)
显示最佳面积：2032mm（宽) x1524mm(高） =3。1平方米
根据实际工程实施经验,我们建议组合屏底座高度在70~130厘米左右,
系统外形尺寸图如下（底座高度可调)：
底座(高度可调)
ABEBE AM-100
1524mm
2032mm

观众到大屏幕的观看距离不小于2米。控制台到大屏幕的观看距离不小于2 — 6米。同时，为了方便安装维护,大屏幕显示系统应该留出足够的维护空间。
3。1。2系统功能
本系统是根据现代化大屏幕显示系统的技术要求和设计目标、场地因素，结合国内现代化显示系统的特点，以及本公司在众多实际大屏幕投影系统的工程经验,力求采用国际上最先进的显示技术和设备，并考虑优化的性能价格比，使系统功能达到：
1）．显示机芯选用美国TI公司开发的数字光（DLP)处理技术，配合Panasonic公司的信号处理技术，提供无以伦比的图像质素。
2）．最新的光学系统和极精密的投影镜头设计,支持多屏图像拼接，整体效果一致,无变形。
3）．ABEBE 100寸一体机能接受各式各样的信号， 复合视频,S—视频，分量视频,VGA，DVI,显示机芯分辨率高达1024x768,兼容计算器工作站.
4）．系统支持多路计算机信号、视频信号的选择。投影机显示RGB或视频信号.
5)．中央控制系统可以完成对大屏幕显示信号的选择，投影机显示模式的选择， 信号矩阵开关的控制， 以及多媒体设备的红外线控制。系统操作方便, 确保系统能够连续稳定地运行。
6）．系统操作方便, 确保系统能够连续稳定地运行。整个系统具有先进性、安全性,具有良好的扩展性和可维护性，并符合相应的国际和国内标准，能够满足当前和今后的业务发展需要。
3。1.3系统优点
对于方案的构思、系统的设计、器材的选型我们都经过了严谨的刷选,并做了大量的市场调查论证，结合目前大部分类似工程在应用中出现的不足,我们也提出了解决方案并在本系统加以利用，确保系统能达到以下的优点:
1）最先进的技术
所有产品和技术源自业内最先进的权威机构。如DLPTM显示投影技术、丹麦SVS光学成像技术、音视频处理与中央控制系统在本系统的应用。
2）最真实的指标
所有器材的技术指标源自各大厂家的官方资料，全部经过严密的测试和老化试验，所有系统的指标全部经过科学计算和技术论证。
3）最稳定的运行
大部分器材的平均无故障运行时间大于20000 小时，系统保证最少8 小时不间断工作，所有电子产品保证连续24 小时运行。
4)足够的视角范围
根据不同应用，我们做了科学的显示方式设计,满足绝大部分观众的视角范围，没有视像盲区。
5）足够的画面亮度
参考国家对各种环境照度的规定，结合各种文献对最佳视像照度的推荐值和经验，所有设计指标均达到或超过预期数值。
6)良好的图像范围
根据现场的应用情况，我们对投影机的输出亮度、显像面积、水平与垂直覆盖视角、增益角以及最佳的投影角度方式进行了科学的计算和模拟论证,确保画面最佳的水平和垂直覆盖范围.
7）无忧的系统维护
对于系统故障可能会容易出现的环节,如投影机，我们选用了模块化结构的产品,任意一个出现故障的模块只需5 分钟即可完成整个折装的过程，快速更换的镜头可以进行上下左右移动的遥控.整个维护过程无需任何特殊的工具和仪器.
3.1.4系统设备性能描述
采用美国德州TI公司单片0。7” DMD，单屏物理分辨率为1024×768,兼容显示分辨率可达1600×1200，屏前亮度1000cd/㎡,灯泡寿命6000小时，亮度均匀性大于95%，无明显暗角，对比度2000:1.水平刷新频率15～91KHz,垂直刷新频率24~108Hz，像素带宽为120MHZ.机芯采用液体冷却系统,直接对DMD芯片进行冷却,使光机获得高度的系统稳定性。全密闭防尘光学模块设计,使得灰尘对机芯的影响减小到最低。双灯光学系统和灯泡延时功能，不仅为用户提供了高亮度输出，同时增加了系统的稳定性。新开发的AC灯泡，在有效提高亮度的同时，比其它类型的灯泡具有更高的可靠性，还大大减少色彩失真。采用全10比特图片处理系统,使得画面更真实细腻，色调表现更加柔和。
具体参数
型号
AM—100

屏幕尺寸
100''
外型尺寸
2032＊1524＊1120
显示模式
DLPTM投影系统（0。7'’DMDTM×1）4：3
分辨率
1024×768，
支持1600×1200
亮度
〉1000cd/㎡
对比度
2000：1(色彩模式：动态，
标准亮度模式）
亮度均匀性
≥95％
拼接缝隙
≤0。5mm
水平视角
>170°
垂直视角
〉90°
显示面积
2438＊1828*1380
冷却系统
液体冷却（0-45℃工作）
工作时间
7*24小时
光源结构
双灯冗余系统
灯泡功率
275W UHMTM＊2
耗电功率
750W
使用寿命
〉6000小时（可直接断电功能)
兼容信号
480i，480p，576i,576p,720/60p，720/50p,1035/60i，1080/60i，1080/50i,1080/50p，1080/60p

视频信号
NTSC,PAL,SECAM，NTSC4，43，PAL60，PAL—M，PAL-N
扫描频率
水平：15-91KHz 垂直：50—85Hz
终端接口
＊VIDEO输入 BNC ＊RGB2输入 D-sub HD 15—pin
*S-VIDEO输入 Mini DIN 4—pin *RS—232C输入 D—sub 9—pin（母）
*RGB/YPBPR输入 BNC*5 ＊RS—232C输入 D-sub 9—pin（公）
4．1CREATOR中控系统
4.1.1系统设计原则：
应客户的要求，能对投影显示系统,会议系统，音频扩声系统,音视频、计算机信号切换系统，环境灯光系统，环境效果等进行全面、自动化、智能化控制，实现各区域同步或独立操作。
本系统设计时遵循如下原则:“功能强大、稳定可靠、操作方便、经济实惠、集成性高、兼容性和扩展升级性强”。
4。1。2系统功能描述：
CREATOR中央集中控制系统能够取代各种音视频设备的遥控器、墙面开关，用户最终只需通过分布在会议室、会议室出入口、控制室的CREATOR触摸屏进行模式控制或分项控制就可以简单方便的掌控各类复杂的子系统设备。在触摸屏上实现音视频设备的单独控制与连动控制；进行安全时序电源开关等，并且将实时的图像反馈到触摸屏上显示；外部环境的调节如灯光、温度的设定也可以在触摸屏上控制,可编程预制多种智能模式，实现“一键控制"。提供视听控制系统以彩色触摸屏为操作中心，系统中各设备通过触摸屏按键实行全面一体化的控制：实现将从视频信号源：卫星信号，有线电视，摄像头,DVD,VGA信号,视频展台等信号源随意方便地切到视频终端输出。
实现将从音频信号源：数字会议系统、调音台等来的信号随意方便地切到音频终端输出。
提供会议系统远程控制功能。
控制DVD、录像机、MD 等设备进行播放、停止、暂停等功能。
控制投影系统，进行开/关机、输入切换等功能.
控制电动吊架、电动屏幕,实现上升、停止、下降等功能。
控制音量，进行音量大小的调节功能。
实现音视频、VGA信号自动切换控制功能。
控制房间的灯光和窗帘，自动适应当前的需要。
提供一切器材所需之低压继电器及低压电源供应；
4.1.3主要产品
1）CR-PGM II控制系统主机
PGM II中控系统是CREATOR中控系统产品的高端产品，它配置了主频达210MHZ的32位内嵌式处理器，内置了8M内存和8M存储FLASH,能高速运算复杂的逻辑指令；提供了开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构;采用了国际流行的全贴片式SMT工艺和可编程逻辑阵列电路，能保证更快的运行速度和更稳定的操作系统。
强大的内置可编程接口使PGM II可以控制几乎所有的外接设备(包括第三方设备），适用于大型会议厅和拼接系统等各种大型系统工程。用户可建立自有的红外代码数据库，也可从CREATOR网站上下载最新的红外代码库，可实现一键发双代码等红外逻辑控制.PGM II支持3路CR—NET控制总线，可扩充达256个网络设备（如:触摸屏、调光器、电源控制器、音量控制器等）。可通过扩展以太网控制接口实现计算机远程控制.
◆ 处理器:32位Samsung ARM微处理器，处理速度：210MIPS
◆ 存储器
标配内存:8M SDRAM,8M Flash
扩展内存:可扩展至32M
◆ 控制端口
COM端口:8个DB9公型口，可双向传输RS232， RS485及RS422信号
红外IR端口:8个F3。5端口
输入/输出I/O端口：8个终端模块，带保护电路,支持0—5V数字输入信号
弱电继电器端口：8个终端模块,常开型独立继电器，额定1A/30V交流/直流
CR—NET 端口：3个终端模块，支持CR-NET控制总线
◆ 扩展槽
2条多功能扩展槽，支持所有扩展卡
◆ 计算机管理端口
1个F3.5端口（前面板)，1个DB9母型端口（后面板）
◆ 内嵌式红外学习器
◆ 电源规格：宽电压通用电源（110V—240V）
◆ 软件：Control System Builder，全中文界面
2）触摸屏ST—7600C
ST-7600C支持无线单向控制方式,16：9的宽屏显示.通过无线接收器（CR—RFA）与主机进行通信。轻巧外型，可手持操作,配合CR-PGMII和Touch—AV使用，组成完美的控制系统
• 65K真彩TFT LCD显示屏，触屏解析度800×480像素，16:9的宽屏显示。
• 触屏尺寸为7.0〞/17。8cm对角线。
• 可通过CRRFA无线接收器与主机进行单向通讯，控制距离：50米(开阔地带）。
• 支持433MHz频率的控制指令传输。
• 具有跳页和子页显示功能及中英文显示功能。
• 操作界面可编辑，图形界面支持视频、图片、图形、文字、3D按键.声音可编辑.
• 具有待机屏幕保护功能;电子万年历时间显示功能.
• 具有触屏坐标矫正功能。
• 使用大容量锂离子电池及外部DC12V供电。
• USB下载数据准确可靠，可用于传输用户工程。
• 32M记忆内存.
• 触摸板输入误差小于正负1mm7）
显示方式
65K真彩TFT LCD
触屏解析度
800X480像素
控制方式
无线
触屏尺寸
7。0〞/17。8cm对角线
适用范围
可接CR—PGMII、 Touch-AV控制系统
触屏背光
EL背光
通讯接口
USB接口
记忆内存
  32M
射频控制
433MHZ
遥控距离
50m（开阔地带）
外形尺寸
196长X131宽X31高（mm）
重量
约762g
外置电源
主机24VDC供电
电池
电池规格
外接电源
电池容量
5000mAH
关闭待机时间
>6小时
充电饱和时间
约5小时
电池充电温度
35°-50°
电池电压
锂电7。2V
3)单向无线接收器CRRFA
单向RF，频率为433MHz，用于接收触摸屏信号，可搭配CR-PGM、Touch—6000可编程主机使用，旋转的ID切换设置网络ID身份代码.可级联多台。与ST-6500C/ST—7000C等无线触摸屏配合使用
4）红外发射棒CRIRP
用于对带红外遥控器的设备进行控制连接在主机的红外端口与被控设备之间
5)电源控制器CRPWR—8
l 8路独立电源开关控制
l 载入容量：单路功率20A
l ID选择:旋转的ID切换设置网络ID身份代码
l 电源：24VDC网络供电
l 控制方法:通过独立的网络协议控制
l 单路或多路开关
6）调光器CRLITE—4A
◆ 4路独立控制通道
◆ 载入容量 单通道：1200W 总容量：3400W
◆ 电源要求 交流线路:220V,50Hz，AC
◆ 通讯端口 CR—NET端口:1个终端模块用于与CR—NET通讯
7）音量控制器CR—VOL
用于控制音量。搭配CR—PGM可编程主机使用.2路独立音量调节控制，旋转的ID切换设置网络ID身份代码。
l 2路独立音量调节控制
l 电源：外置电源12VDC/内置24VDC网络供电
l ID选择：旋转的ID切换设置网络ID身份代码
l 控制方法：通过独立的网络协议控制
l 单路或多路音量调节
l 音量频道输出阻抗：10Ω
l 输入：平衡或非平衡
l 输出：平衡或非平衡
l 总谐波失真：-85 dB
l 噪音：-85 dB
l 输入电平:1VPP
l 声道间隔：—90 dB
l 衰减范围:（非静音)0—76 dB（最大值）
l 静音：—104 dB
l 频率回应：8HZ—60KHZ(—3最小值）
l 均匀性：（8—60KHZ）+/—0。2dB
可以装在门口墙上，方便客户
4．2 矩阵
4。2。1CREATOR VGA0808矩阵
产品型号:VGA0808产品描述:VGA8：不带音频型号在原有的基础上加强了信号长距离传输失真补偿技术.
VGA8—A:自带音频型号，不仅在经济投入上占有优势，还可将计算机的视频信号和音频信号实现无缝隙的同步切换，干扰更小！
产品特性:1。 信号输入端口： VGA信号通过15针HDF接口输入,音频信号通过终端模块接口输入;
2。 信号输出端口: VGA信号通过15针HDF接口输出，音频信号通过终端模块接口输出；
3. LCD显示屏: 实时监视操作状态;
4. 受控端口： 9针D型接口，RS232;
5。 支持VGA~UXGA信号,平衡/非平衡立体声音频信号；
6. 满载带宽:250MHz（-3dB；)
7。 10个可预设的功能按键；
8。 采用增益补偿技术和同步信号校正技术，确保更快切换速度和无闪烁图像质量;
9. 具有掉电现场保护功能，保证切换记忆；
10. 金属机箱，支持机架安装;
11。 宽电压通用电源（110V—240V）；
技术参数：
视频:  增    益: 0 dB
  带    宽： 200MHz (—3dB）,满载
  多通道对一通道串扰和: —60dB @10 MHz， -39dB ＠100 MHz
  切换速度: 200 ns(最长时间）
  信号类型： RGBHV,RGBS， RGsB， RsGsBs, 高清晰度电视(HDTV）， 成分视频，S—video， 复合视频（信号）
视频输入：
  接       口: 15—pin HD 母接口
  信 号强度： 1V p-p : Y成分视频、S-video，复合视频； 0。7V p-p： VGA（电脑信号)；0.3V p—p：  R—Y 与B-Y成分视频、 S-video
  最小/最大电平模拟信号： 0。5V ~ 2。0V p—p
  阻       抗 ： 75 Ω
  回 波 损耗： 〈—40dB@5MHz  水平频率响应: 15 kHz ~ 145 kHz
  垂直频率响应： 30 Hz ～ 170 Hz
  最大直流偏置误差： 15mV
视频输出:   接    口： 15—pin HD 母接口
  最小/最大电平：  2.0V p—p
  阻    抗： 75 Ω
  回波损耗: 〈-40dB＠5MHz  直流补偿： 最大±5mV
同步信号:   输入/输出信号类型: RGBHV, RGBS， RGsB， RsGsBs，复合视频,成分视频
  视 频 制式： NTSC 3。58,NTSC 4.43,PAL,SECAM
  输 入 电平: 0。5V— 5。0V p—p，: 4。0V p—p 正常
  输 出 电平: AGC—TTL： 5Vp-p， unterminated
  输 入 阻抗： 510 Ω
  输 出 阻抗： 75 Ω
  最大传输延时: 水平：90ns  垂直:160ns
  最大上升/下降时间： 4ns
  极        性： 正或负(与输入完全一致)
控制种类:  串行控制接口: RS-232， 9—针母 D型 接口
  波特率与协议: 波特率：9600， 数据位：8位，  停止位：1， 无奇偶校验位
  串行控制口结构: 2 = TX， 3 = RX， 5 = GND
  控 制 程序： 《Switch 2.0》
规格：  电    源： 220VAC， 50/60 Hz
  温    度: 储存、使用温度： —20° ～ +70°C
  湿    度： 储存、使用湿度：10％ ~ 90％
  机箱尺寸： 485(L)X245（W）X90mm（H）
  产品重量： 4.5kg
  平均故障间隔时间：  30，000 小时
  质    保： 1年免费保修,终生维护
4.2。2CREATOR AV0808矩阵
产品型号：AV0808
产品描述：
CREATOR系列AV切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路音视频输出通道中的任一通道上，主要应有尽用于广播电视工程，电视教学、指挥控制中心等场合.

本产品带有断电现现场切换记忆保护、LCD液晶显示、音视频同步或分离切换等功能,具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用。
产品特性：8路音视频信号输入，8路音视频信号矩阵输出.用于将各路音视频输出通道中的任一通道上，主要应有尽用于广播电视工程，电视教学、指挥控制中心等场合。
技术参数：
视频:增益  0 dB
带宽  150MHz (—3dB），满载
        0 —10MHz：≤+/-  0。1dB
        0 —30MHz:≤+/—  0.5dB
多通道对一通道串扰和  —50dB ＠ 5 MHz， —45dB @ 10 MHz
微分相位I/0S 〈1.28度，3。58MHz
微分相位误差 0。1％， 3。58-4。43MHz
微分增益误差 0.1度, 3。58—4.43MHz
最大传输延时 5nS（±1nS）
切换速度 200 ns(最长时间）
信号类型  复合视频信号
多通道对一通道串扰和 —50dB ＠ 5 MHz， -45dB ＠ 10 MHz
微分相位I/0S <1.28度，3。58MHz
微分相位误差 0。1％， 3.58—4。43MHz
微分增益误差 0.1度, 3。58-4。43MHz
最大传输延时 5nS（±1nS）
切换速度 200 ns（最长时间）
信号类型  复合视频信号
视频输入：接口   8路RCA接口
最小/最大电平模拟信号: 0。5V ~ 2。0V p-p
阻抗  75 Ω
回波损耗 —30dB@5MHz同步锁相 0.3V-0.4Vp-p
最大直流偏置误差 15mV
视频输出:
接口  8路BNC母接口
最小/最大电平模拟信号： 0.5V ~ 2。0V p—p
阻抗  75 Ω
回波损耗 -30dB＠5MHz直流偏置 最大±5mV
转换类型 垂直间隔
同步信号：
输入/输出类型 NTSC 3.58，NTSC4.43,PAL,SECAM
音频信号：输入接口8路5 位3。8mm带栓螺丝接口
4．3CREATOR会议系统（含摄像跟踪系统）
1、会议系统主机
产品外观
主机前面板 主机后面板
功能描述
系统主机最多可连接192台会议单元，通过扩展口接入扩展主机（多个扩展主机之间手拉手串联连接）,最多可接入4096台会议单元，且相互无干扰.
◆ 最多可连接5台翻译单元，实现6种语言同声传译功能
◆ ”手拉手”电缆串接模式,便于安装和维护
◆ 具有音频输入接口，可输入外部音频信号（如背景音乐)
◆ 具有多组音频通道输出，可连接PA功放对发言者的讲话进行放大输出,也可连接卡座进行录音
◆ 发言人数限制功能：限定当前最多发言单元,当发言单元达到定值时,要打开其它发言单元,必须先关闭已打开的发言单元，发言单元数量1、2、4、6可调，主席单元不受限制
◆ 先进先出功能：如果当前发言人数已经达到最大值，后打开的发言单元会自动取代之前最早打开的发言单元，发言单元数量1、2、4、6可调，主席单元不受限制
◆ 内置均衡器，可以对系统输出的音频信号进行高、低音调节，以适应不同的听觉要求
◆ 内置移频器，可以有效抑制啸叫
◆ 配合中央控制系统可实现由中央控制系统对会议系统进行统一管理,全面代替管理软件，如各种会议模式的选择和配置、发言人数的设定等
◆ 配合摄像跟踪系统可实现视像自动跟踪功能
◆ 投票表决功能及数据管理功能
◆ 配合电话耦合器可以进行远程电话会议
◆ 主机外壳采用金属材料，线路与外壳都加强了与地线的连接，保证具备可抗静电8000V的能力
◆ 主机可安装在19英寸标准机柜上,便于摆放及设备维护电脑管理软件功能:
◆ 会议发言模式管理：NORMAL普通、FIFO先进先出两种模式
◆ 先进先出功能：设定可以同时打开的发言单元数量，后打开的发言单元会自动取代之前最早打开的发言单元
◆ 发言人数限制功能：最多同时打开话筒数量，1、2、4、6可选，主席单元不受限制
◆ 指定发言模式:会议主席或管理员指定发言人时，直接通过管理软件界面或者会议主席打开其相应的发言单元
◆ 申请发言模式：与会发言单元按底座上的按钮来申请发言,由会议主席或管理员通过管理软件的界面打开其相应的发言单元。申请人再按一下按钮即可取消自己的申请
◆ 不可撤消式申请模式：与会人员按底座上的按钮来申请发言，由会议主席或管理员通过管理软件的界面打开其相应的发言单元。申请人不可撤消申请
◆ 单元定时发言和发言时间限制：由管理软件统一安排各单元发言次序及发言时间
◆ 发言单元管理
◆ 任意单元的开关
◆ 查询发言单元动作信息
◆ 投票表决功能及数据管理
◆ 可选择记名或不记名投票
◆ 系统支持第一次表决有效或最后一次表决有效的计票方式
◆ 表决结果可以按照“实际参加人数”或“应参加人数”计算
◆ 系统可以在10秒内统计表决结果，可选用多种结果显示方式如数据列表、柱状或饼状等
◆ 表决结果可以在大厅显示设备上和会议单元的LCD屏上显示出来
◆ 表决结果不可修改,但可以重新进行表决，表决结果可以打印出来或储存在电脑里
◆ 同声传译功能控制
◆ 语种通道/翻译单元的设置、分配和线路调度
◆ 在线监视翻译单元的操作信息
◆ 打印翻译单元配置的资料
◆ 视像自动跟踪功能控制
◆ 摄像机的调试与预置位设置
◆ 摄像机视频信号的切换操作
技术参数
电源

开关电源100-240V
静态功耗

10W
最大功率

1000W
输出功率

≤480W/24V
音频输出

阻抗：600Ω 方式:非平衡
话筒输入

阻抗：100kΩ
电平:—60 dB
方式：非平衡
频率响应

60－8kHz
信噪比（S/N）

〉 80dB
谐波失真

〈 0.5%
过载波失真

〈1％
串音衰减（1kHz）

〉50dB
重量

7.2KG
尺寸

430L x 275W x90H (mm）
颜色

灰色
2、主席单元
产品描述: M3102D数字会议系统
— 推拉滑盖设计,引领会议系统新潮流
— 稳重的黑色与银色拉丝凸显时尚、现代科技
— 超大LCD显示屏,详细显示菜单功能，极大方便用户的操作使用
— 防水、防尘的贴心设计
— 全数字音频传输技术
— 低功耗技术，由系统主机供电，输入电压为24V，属于安全范围
- 人性化的MIC按键
- 清晰的耳机输出和数码调音技术
— 专业高保真话筒
— 专业DSP处理芯片对人声的中频部分进行增益补偿,使音质细腻、清晰通透
技术参数：
主席单元
- 发言与讨论
      主席单元具有批准和否决代表的发言申请功能,长按数字键“4”中断所有发言单元      主席单元不受发言人数限制      主席单元具有全权控制会议秩序的优先功能
- 多功能表决
      会议表决：表决时按下“开始"键发出表决指令,按键2、3、4分别表示赞成、弃权、反对，表决完后按下"停止“键停止表决
会议选举：按键1至5代表不同的候选人      会议评估：按键1至5分别代表级别——、—、0、+、++
3、代表单元
- 推拉滑盖设计，引领会议系统新潮流
— 稳重的黑色与银色拉丝凸显时尚、现代科技
— 超大LCD显示屏,详细显示菜单功能，极大方便用户的操作使用
- 防水、防尘的贴心设计
- 全数字音频传输技术
— 低功耗技术，由系统主机供电，输入电压为24V，属于安全范围
- 人性化的MIC按键
— 清晰的耳机输出和数码调音技术
— 专业高保真话筒
— 专业DSP处理芯片对人声的中频部分进行增益补偿,使音质细腻、清晰通透
技术参数：
代表单元
— 发言与讨论         代表单元具有发言申请功能      代表单元具有讨论申请功能
- 多功能表决
      会议表决：按键2、3、4分别表示赞成、弃权、反对
      会议选举：按键1至5代表不同的候选人      会议评估:按键1至5分别代表级别——、—、0、+、++
4、CR—L＊** 系列连接线缆
产品说明
CR-L005：5米连接电缆
CR—L010：10米连接电缆
CR—L020:20米连接电缆
CR—L100：100米连接电缆
功能描述
l 用于会议主机与扩展主机之间的连接或与会议单元之间的连接或作为会议单元之间的延长线缆
l 具有5米、10米、20米、100米四种规格可选
l 13P DIN线缆，一公一母接口
5．软件模块
会议系统软件用来由操作员在计算机上控制、管理整个会议系统的。会议系统管理软件功能全面,操作简明易懂.
6．摄像跟踪系统
产品说明:该产品系列包括:CR—V1011是壁挂式，CR-V1012是吸顶式。
说明：
CR—V1012 可配合CREATOR各系列系统主机或CREATOR各系列中央控制系统使用。
功能描述
用功能完善的高性能数字DSP设计，性能稳定
内部设置数据断电后不丢失
一体化集成设计,结构紧凑，可靠性高
64个预置位随意储存,定位准确
自动巡航监视
采用RS—485总线控制
选用直流电机,低速运行平稳
精密电机驱动,运转平稳、反应灵敏
水平360°连续旋转，无监视盲区
旋转速度根据镜头变倍倍数自动调整
垂直方向实现180°自动翻转连续监视
自动光圈、自动聚焦、自动白平衡
背光补偿功能，在有强光源的背景中可以看到所有的物体
夜视功能，根据环境光线的变化自动转换CCD照度
安装方式：
壁挂型：C
