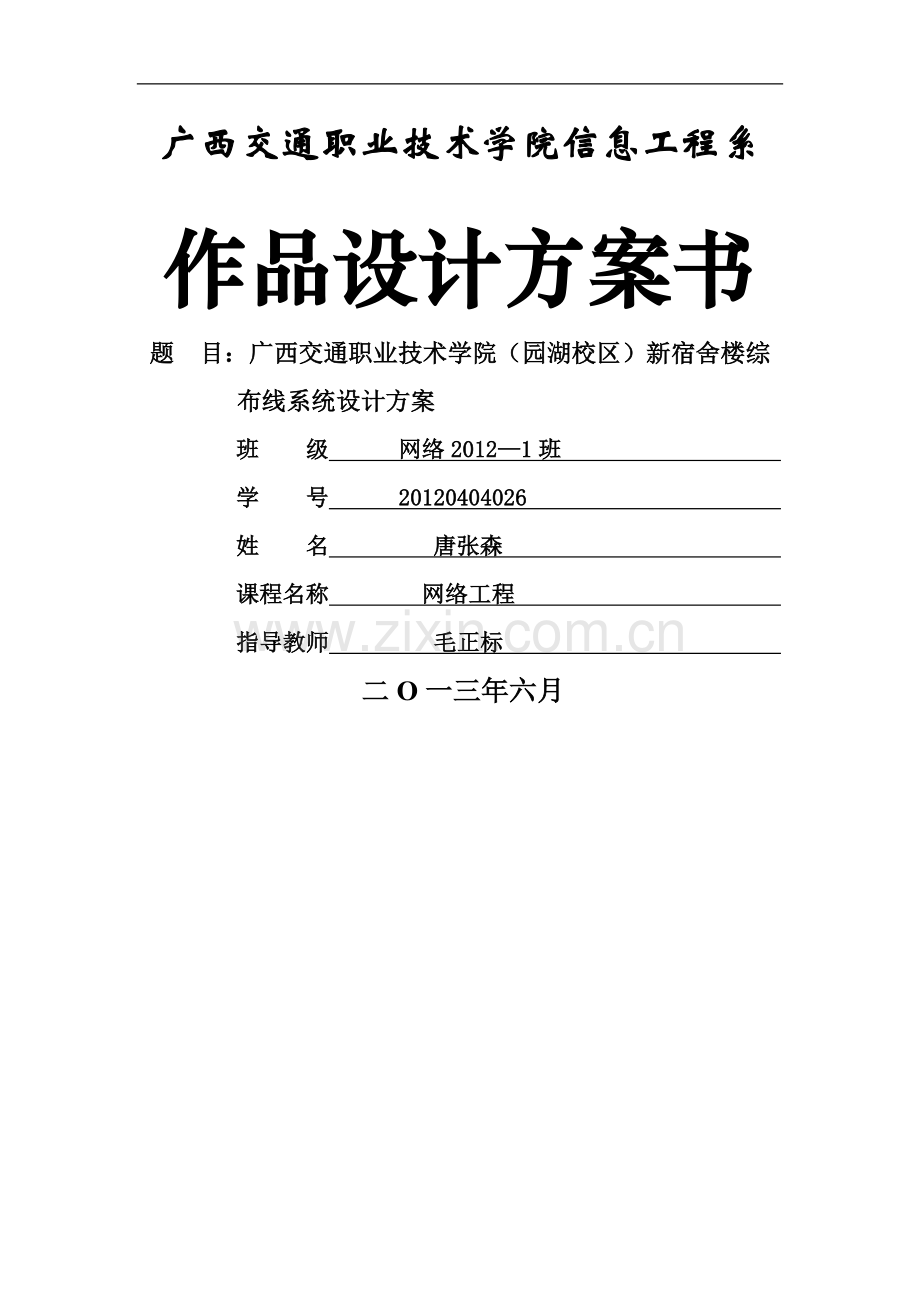

宿舍楼综合布线方案书(内含CAD-Visio整套图纸).doc

广西交通职业技术学院信息工程系作品设计方案书题 目：广西交通职业技术学院（园湖校区）新宿舍楼综布线系统设计方案班 级 网络20121班 学 号 20120404026 姓 名 唐张森 课程名称 网络工程 指导教师 毛正标 二O一三年六月目 录第一章 前言31。1 客户单位名称：31。2 工程名称：31。3 设计公司名称:31.4 设计公司简介：3第二章 定义与惯用语42.1数据传输速率42.2带宽42.3特性阻抗与阻抗匹配42。4平衡电缆和非平衡电缆52。6分贝5第三章 综合布线系统概念53。1.1综合布线系统53。1。2校园网6第四章 综合布线系统设计74。1。1工程概况74。1。2布线系统总体结构74.1。2。1工作区子系统及其网络设计84。1。2.2水平子系统及其网络设计84。1。2。3管理子系统及其网络设计94。1.2.4垂直干线子系统及其网络设计94。1.2。5设备间子系统及其网络设计104。1。2.6建筑群子系统及其网络设计104。1。2.7布线采用星状网络结构。104.1。3设计目标114。1.4 设计原则114.1。5方案设计标准124。1。6布线系统产品选型124。2。1水平子系统144。2。2工作区子系统154。2。3配线间子系统154。2.4建筑群子系统16第五章 综合布线系统施工方案165。1工程施工进度计划165.1.2施工图纸设计165。1。3进度管理165。1。4施工管理17第六章系统施工安装、测试、验收计划196.1施工安装：196。2工作区子系统安装196.3施工要求标准196.4通讯插座安装：206。10施工要求标准276。10。8标准29第七章 验收测试297。1验收:297。2测试:29第八章 综合布线系统材料总清单30第九章 附录309.1楼层系统图319。2平面图319。3信息点端口对应表319。4新宿舍楼网络拓扑结构图319。5工程概预算表329.6工作日志和课程总结32第一章 前言1.1 客户单位名称：广西交通职业技术学院1.2 工程名称：学院新宿舍楼综合布线系统（园湖校区）1。3 设计公司名称:讯唐科技有限公司1。4 设计公司简介：桂林市讯唐科技有限公司于二零一一年设立在广西桂林市市，由创建初期的6位工作伙伴，胼手胝足、同心协力，目前已经发展到80多人的网络公司6个工程组本公司活跃于广西、广东、江浙地带客户满意率高达97我公司正在稳定的成长;除了全体员工人的努力不懈外，更要归功于我们的团体。贯彻整体性顾客意识,珍惜每一次服务的机会；全体员工人处事皆恪守“诚”、“信”为原则，而“诚”乃是出自内心的真诚；“信”则是言而有信、言出必行。“积极、创新、追求第一”是我们的经营理念，由于面临产业环境的大变化和科技的日新月异，我们深信,唯有坚定的企业负责精神、热忱投入的工作态度、高效率及实事求是的精神，才能羸得客户的支持与信赖.以最热诚的服务态度,不断精进品质,和客户共同发展、共同成长。由于您持续的支持与爱护，本公司得以蓬勃发展；今后本公司仍秉持一贯热忱为您效劳，期望在您的鼓励及指导下，让我们携手合作为迈向新展望而奋斗网络综合布线在市场中发挥了越来越大的作用。第二章 定义与惯用语2。1数据传输速率在数字通信系统中，电信号把数据从一个节点送到另一个节点，数字信号是一系列的电脉冲，如用正电压表示二进制的1,负电压表示二进制的0,则数据传输速率是指每秒钟传送的二进制脉冲的信息量,其单位通常为bit/s。2.2带宽传输介质的带宽定义为介质所能拾的信息的容量，用mhz表示，表示介质所支持的频率范围.大多数铜质通信电缆规定mhz范围可以从1mhz到介质所能支持的最高频率范围，例如超5类双绞线支持的带宽范围为1-100mhz。对于光纤来说,光纤频率范围也被指定为mhz，光纤的带宽指标根据光纤类型的不同而不同,一般认为单模光纤的带宽是无极限的，多模光纤有非常确定的带宽极限。2。3特性阻抗与阻抗匹配1 特性阻抗特性阻抗定义为通信电缆对电流的总抵抗力，用欧姆作为计量单位.双绞线通信电缆有如下特性阻抗指标：UTP电缆的特性阻抗指标为10015%ScTP电缆的特性阻抗指标为10015STP-A电缆的特性阻抗指标为15015%不同类型同轴电缆的特性阻抗指标包括如下几项:RG58电缆的特性阻抗指标为501RG-59电缆的阻抗指标为751%RG62电缆的特性阻抗指标为931%2阻抗匹配设备的特性阻抗必须与同通信电缆的特性阻抗指标相匹配,通信电缆与通信设备的阻抗部匹配会导致信号反射。2。4平衡电缆和非平衡电缆通信电缆分为平衡电缆和非平衡电缆.同轴电缆属于非平衡电缆，就是说中心导线和电缆屏蔽层的电气特性是不相等的.双绞线电缆属于平衡电缆，即电缆线对中的两根导体对地具有相同的电压。平衡电缆更适合于传输通信信号。2。5电磁干扰与电磁兼容性1电磁干扰（EMI）噪声也是电磁干扰。有许多种不同的EMI源。其中一些是人工干扰源，另一些是自然干扰源。EMI的人工干扰源的例子包括:电子电力电缆和设备、通信设备和系统、具有大型电机的大型设备、加热器和荧光灯EMI；自然干扰源的例子包括:静电、闪电和电磁干扰。设备产生的电磁场越强,电缆就应该离它越远，这样才可以保护电缆不受噪声的影响。在铜质通信电缆中传输的信号很容易受噪声的影响.EMI可以通过：电感、传导和耦合任何一种进入通信电缆.光纤通信电缆不容易受到EMI噪声的影响.2电磁兼容性电磁兼容具有两个方面：放射和免疫。为了让通信系统和电气设备被认为是电磁兼容的，应该选定这些设备并检验它们可以在相同的环境下运行，并且不会对其他系统产生EMI。选择那些不会产生干扰其他系统的放射系统。此外，选择那些对由其他设备产生的噪声和EMI最具免疫力的系统.2.6分贝分贝是一种标准信号强度度量单位。分贝确定信号的能量或强度。分贝是常用的度量通信电缆的单位。大部分电缆测试设备都提供以分贝为单位的测试结果。在测试通信电缆时,分贝数用来指出在通过电缆后,电压信号等级的变化。在综合布线测试验收中分贝用于衡量衰减、近端串扰（NEXT）、综合近端串扰(PS NEXT)、等效远端串扰（ELFEXT)、综合等效远端串扰(PS ELFEXT)、衰减串扰比（ACR）和回波损耗(RL)等电气性能指标。第三章 综合布线系统概念3。1综合布线系统概念3。1.1综合布线系统现代科技的进步使计算机及网络技术飞速发展，提供越来越强大的计算机处理能力和网络通信能力.计算机及网络通信技术的应用大大提高了现代企业的生产管理效率,降低运作成本，并使得现代企业能更快速有效地获取市场信息，及时决策反应，提供更快捷更满意的客户服务，在竞争中保持领先.计算机及网络通信技术的应用已经成为企业成功的一个关键因素。综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经,它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合,经过统一的规划设计,综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败,选择一套高品质的综合布线系统是至关重要的。计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道.传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要.而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。3.1。2校园网校园网综合布线系统是以校园网建设设计需求方案为主要依据，是针对校园网络系统的综合布线解决方案.把校园网的计算机主机、局域网网络等主要设备,用标准的传输介质和模块化的系统结构，构成一个综合的配线系统，以此连接工作站、打印机、终端设备等支持办公自动化和通讯自动化。可以为校园网的应用环境提供技术先进、灵活以及模块化的完整的布线系统,它具有传统布线系统所无法比拟的许多特性。综合各个子系统要求,应用系统工程的理论和方法,统一规划布线，实现系统优化,节省费用，提高系统与成本的有效性；1、综合语音、数据、图形、影像等各方面的要求，建立单元化、标准化、国际化平台。 2、采用开放式布线,不会限制未来系统模式，能支持连接不同厂商、不同型号的电脑和电话通讯系统. 3、采用预留式布放，能适应未来扩充的需要，一次布线可以符合未来十数年设备的需求。 4、布线具有独立性，可先行布线，建成以后再选择设备，建立系统. 5、符合 EIA/TIA 推荐的大楼布线系统，符合 ITUT (原 CCITT ）建议的 ISDN 布线标准. 6、布线施工和系统维护容易。采用集中式管理，管理简便，非网络专业人员，亦可管理整个系统。 7、使用高品质的双绞线，符合高速 LAN 、 FDDI 和 ATM 高速数据传输介质标准。 8、使用高品质的同轴电缆，符合国家监控安全标准。第四章 综合布线系统设计4.1。1工程概况本方案是对1座11层高宿舍楼的综合布线系统设计.新宿舍楼有两个通道，每个通道也占一个宿舍的位置。1层18间房和2-11层每层21间房共228间，每间房住6-8人.根据用户需求,每个房间一个信息插座的要求配置综合布线系统。工程名称：广西交通职业技术学院新宿舍楼综合布线工程地理位置：学生宿舍区建筑物数量：11层建筑物1栋面积:总长46.2米,总宽19。8米，每层楼高：2。5米，总高27.5米。具体数值详情参考楼层平面图4。1.2布线系统总体结构根据宿舍楼的实际情况,宿舍楼综合布线系统组成部件有：建筑物配线架(BD）。建筑物干线电缆、建筑物干线光缆。楼层配线架(FD).水平电缆、水平光缆.转接点(选用）(TP）。信息插座(IO）。通信引出端(TO）。综合布线系统合并成以下4个子系统：工作区子系统水平/垂直子系统管理子系统建筑物子系统综合布线采用模块化结构.按每个模块的作用，可把综合布线划分成6个部分,下面将简要介绍这6个部分4.1。2。1工作区子系统及其网络设计工作区子系统由终端设备连接到信息插座的连线,以及信息插座所组成。信息点由标准RJ45插座构成.信息点数量应根据工作区的实际功能及需求确定，并预留适当数量的冗余。一个宿舍作为一个工作区子系统.由于宿舍区每栋每层每间宿舍是固定住8个学生,安装信息点每间宿舍都为8个.所以不需要预留冗余。4.1。2.2水平子系统及其网络设计水平子系统主要是实现信息插座和管理子系统，即中间配线架（IDF）间的连接。水平子系统指定的拓扑结构为星形拓扑。宿舍水平干线的设计包括水平子系统的传输介质与部件集成.4。1。2。3管理子系统及其网络设计管理子系统由交连、互连和输入/输出组成，实现配线管理,为连接其它子系统提供手段.包括配线架、跳线设备及光配线架等组成设备.设计管理子系统时，必需了解线路的基本设计原理，合理配置各子系统的部件.4.1。2。4垂直干线子系统及其网络设计干线子系统指提供建筑物的主干电缆的路由,是实现主配线架与中间配线架,计算机、PBX、控制中心与各管理子系统间的连接.干线传输电缆的设计必须既满足当前的需要，又适应今后的发展。干线子系统布线走向应选择干线线缆最短、最安全和最经济的路由。干线子系统在系统设计施工时，应预留一定的线缆做冗余信道，这一点对于综合布线系统的可扩展性和可靠性来说是十分重要的。4.1。2。5设备间子系统及其网络设计设备间子系统由设备室的电缆、连接器和相关支持硬件组成，把各种公用系统设备互连起来.设备间的主要设备有数字程控交换机、计算机网络设备、服务器、楼宇自控设备主机等等。它们可以放在一起，也可分别设置。在较大型的综合布线中,可以将计算机设备、数字程控交换机、楼宇自控设备主机分别设置机房，把与综合布线密切相关的硬件设备放置在设备间，计算机网络设备的机房放在离设备间不远的位置.4.1.2。6建筑群子系统及其网络设计建筑群子系统是实现建筑之间的相互连接，提供楼群之间通信设施所需的硬件。建筑群之间可以采用有线通信的手段，也可采用微波通信、无线电通信的手段。4。1。2.7布线采用星状网络结构。星状网络结构以一个建筑物配线架BD为中心，配置若干个楼层配线架FD，每个楼层配线架FD连接若干个通信出口TO，表现了传统的两级星状拓扑结构。宿舍楼以建筑物配线架BD为中心,分别配置每个楼层1个配线架,分别放置在楼层的中心位置，每层都设有一个竖井。这种形式有较好的对等均衡的网络流量分配，是单幢智能建筑物的内部综合布线系统的基本形式.星型拓扑结构布线方式，具有多元化的功能,可以使任一子系统单独地布线，每一子系统均为一独立的单元组，更改任一子系统时,均不会影响其它子系统.4。1。3设计目标综合布线作为构建校园网的物理基础,分布区域最广，将通信管理设备和终端连接起来，其性能好坏影响到校园网能否正常运行和使用寿命长短，因此，应满足以下目标：l 标准性：符合国际和国家相关标准规定,能支持主流设备端口连接。l 稳定性:传输性能稳定，且经久耐用，满足现在和将来信息传输的需要。l 拓展性:预留适当的传输性能，保证日后网络系统的升级空间。l 经济性：在满足应用的前提下，具备良好的性价比.管理性：统一有序的标识,对庞大数量的终端进行整体管理，便于日后维护。4。1。4 设计原则新宿舍楼网络综合布线系统是为数据传输提供实用、灵活、可扩展、可靠的模块化介质通道,工程所用的接插件等各类设备、配件，均考虑到先进性、兼容性、开放性、可行性、灵活性、经济性的设计原则。l 先进性：应具有先进的技术水平，采用标准化产品，有较高的性能，符合当今世界技术发展的方向.l 可靠性:校园网络系统承担着六安职业技术学院的日常业务和信息交换任务，影响很大，应采取成熟可靠的技术和体系结构，采用具有质量保证体系的产品、网络设备还应具有一定的抗自然灾害、防火、防水的功能.l 扩充性:网络应有一定的冗余度,能满足未来扩充发展的需要。信息系统要能与各相关部门的信息系统互连互通。l 安全性：网络应具 抗干扰 的功能。信息系统应根据分层管理的原则进行权限控制:提供严密的身份验证、访问控制、数字签名、多层次的保密手段等措施,权限均实行单向式向下管理,确保系统和数据的安全性和完整性。l 灵活性:网络支持多种网络的拓扑结构和网络设备，能适应一定程度的调整.l 实用性：投资和运行费用低，易管理.4.1。5方案设计标准此方案依据以下各项国际及国家标准作设计。布线标准ISO/IEC IS 11801:2002（第二版）信息技术用户通用布线系ANSI /TIA/EIA 568-B。21商务建筑物建筑布线标准GB/T 50311-2007建筑及建筑群综合布线系统工程设计规范GB/T 503122007建筑及建筑群综合布线系统工程验收规范YD/T 926大楼通信综合布线系统YDJ 3885市内电话线路工程施工及验收技术规范（试行）其他标准综合布线是一个系统工程，在综合布线工程中,除符合布线方面的标准外，还必须符合如下防火、机房及防雷等相关的国家标准.建筑设计防火规范GBJ 16-87建筑室内装修设计防火规范GB 50222-95建筑物防雷设计规范GB 50057-94电子计算机机房设计规定GB 50174-934。1。6布线系统产品选型产品选型的原则如下：1. 满足功能需求产品选型就根据智能建筑的主体性质、所处地位、使用功能等特点，从用户信息需求、今后的发展及变化情况等考虑，选用合适等级的产品，例如3类、5类、6类系统产品或光纤系统的配置,包括各种缆线和连接硬件。2. 满足环境需求产品选型时就考虑智能建筑和智能化小区的环境、气候条件和客观影响等特点，从工程实际和用户信息需求考虑,选用合适的产品。如目前和今后有无电磁干扰源存在,是否有向智能小区发展的可能性等，这与是否选用屏蔽系统产品、光纤产品、设备及网络结构的总体设计方案都有关系。3. 选用主流产品应采用市场上极其少用的120欧的布线产品。对于个别需要采用的特殊产品，也需要经过有关设计单位的同意。4. 选用同一品牌的产品由于在原材料、生产工艺、检测标准等方面的不同，不同厂商的产品会在阻抗特性等电气指标方面存在较大差异，如果线缆和接插件选用不同厂商的产品，由于链路阻抗不匹配会产生较大的回波损耗，这对高速网络是非常不利的。5. 符合相关标准选用的产品应符合我国国情和有关技术标准，包括国际标准、国家标准和行业标准。所用的国内外产品均应以国标或行业标准为依据进行检测和鉴定,未经鉴定合格的设备和器材不得在工程中使用。6. 综合考虑性价比对综合布线系统产品的技术性能应以系统指标来衡量。在产品选型时，所选设备和器材的技术性能指标一般要稍高于系统指标，这样在工程竣工后，才能保证满足全系统技术性能指标.选用产品的技术性能指标也不宜贪高，否则将增加工程投资。7. 售后服务保障根据近期信息业务和网络结构的需要,系统要预留一定的发展余地。在具体实话中，不宜完全以布线产品厂商允诺保证的产品质量期来决定是否选用,还要考虑综合布线系统的产品尚在不断完善和提高，要求产品厂家能提供升级扩展能力。8。产品选型根据目前网络建设和网络应用的实际情况,校园综合布线系统宜采用万兆主干千兆汇聚百兆接入的网络结构.水平布线子系统宜采用6类非屏蔽布线系统。采用6类布线系统,满足近期百兆网络传输,当系统需要扩充升级、网络传输到桌面要求达到千兆时，用户不必对该布线系统做任何更改，只需引入网络新设备，便可支持千兆以太网的应用，适应未来网络发展4。2。1水平子系统1) 桥架设计由于本工程的对象是新建筑物，所以本工程采用最新型的吊顶式桥架布线系统,走廊统一采用恒瑞万通XQJT型梯级式电缆桥架（200100)。垂直主干桥架垂直主干桥架采用XQJT型梯级式电缆桥架沿各楼层过线间向上向下敷设。水平主干桥架水平主干同样采用XQJT型梯级式电缆桥架沿宿舍门上方墙（内走廊)敷设，将1条超5类非屏蔽八芯双绞线引入宿舍。宿舍内墙面PVC线槽电缆引入房间后用PVC线槽将电缆铺设至宿舍两边,再用40mm*25mmPVC线槽沿封面而下敷设至封面信息插座.对槽、管大小的选择采用以下简易方式：槽（管)截面积=(n*线缆截面积）/70*（4050）其中，n表示用户所要安装的多少条线（已知数）；槽（管）截面积表示要选择的槽管截面积；线缆截面积表示选用的线缆面积；70表示布线标准规定允许的空间；4050%表示线缆之间浪费的空间。2) 水平电缆水平布线系统均采用星状拓朴结构，整栋楼每一层都为节点，形成向工作区辐射星状线路状态。采用超5类非屏蔽八芯双绞线,与其相应的跳线、信息插座模块和配线架等接插件也采用5类产品，满足当前传输100mbps的要求和将来升级到1000mbps的需要.电缆用量计算：A（平均长度)=（最短长度+最长长度)0。55+DD是端接余量，常用数据是615m,根据工程实际取定。水平电缆的箱数=信息点数A(平均长度）/305+14。2.2工作区子系统每间宿舍为一个工作区，宿舍分两类.第一类：走廊前面(宿舍大门为前方)房间每间宿舍住6位学生，每间宿舍都是按上面3个床位下面3个床位及3个电脑桌安排,床位呈品字型布局.在离地面30cm高的地方都已安装一个电源插座，因此信息插座安装与电源插座等高、相距20cm的地方，全部是明装。第二类:走廊后面房间每间宿舍住8位学生，每间宿舍都是按上面4个床位下面4个床位及5个电脑桌桌安排，床位呈品字型布局。在离地面30cm高的地方都已安装一个电源插座，因此信息插座安装与电源插座等高、相距20cm的地方,全部是明装。4。2.3配线间子系统配线间子系统是在每栋建筑内的适当位置专设的放置配线架和建筑物间光纤接入的房间，它还是网络管理和值班人员的工作场所.配线间温度、温度、尘埃、照明、电磁场干扰、内部装修、噪声、火灾报警及灭火设施等环境条件，接地性能符合GB/T 50312-2007建筑与建筑群综合布线系统工程验收规范一方面由于从间到楼内各信息点的距离不超过90m，另一方面为了管理方便，根据配线架、光纤终端盒和网络设备的数量情况，每层配线间放置一个410*4101200mm规格机柜，1个48口UTP配线架及一个48口交换机。考虑到绝大部分大学生都是有手机，所以不另设置电话机。4。2。4建筑群子系统建筑群子系统设计比较简单，该学院学生宿舍之间为明装通信PVC线槽。4。2。5其他系统设计楼顶天台均设有防雷击设施、接地设施.第五章 综合布线系统施工方案5。1工程施工进度计划总工程进度必须配合甲方正常工作要求,采取各子系统逐步分段施工方式，在不影响甲方正常工作的情况下，按阶段、分步骤地进行施工。5。1。1工程施工和管理工程施工，是一个复杂的系统，需要许多专业人员通力合作，更需要一个具有丰富工程经验的管理班子,配合一个好的施工方案才能实现和保证甲方财物安全及工作环境要求，非一般小公司所能承担。我们利用最先进和科学化的工程管理方式，来实现此工程。5。1.2施工图纸设计如何把理论上的技术方案转变成可实现的施工方案，施工图的设计最能体现一个公司的实力和工程经验丰富与否。本工程图纸采用VISIO 、CAD电脑软件设计,符合国家标准。5。1。3进度管理 我们采用最先进的项目进度管理软件系统管理本工程进度,此系统可先订下总计划，然后把握实际的工程进况,减少盲目管理所造成的不必要的工期延误，达到准时峻工的目标.5.1。4施工管理我们采用运筹学和计算数学最新研究成果结合布线工程的具体情况,自行开发出一套裁线布线管理软件,可根据施工图从电脑中得出具体每路线的长度参数,输进软件,可得出最优化的每层楼的用线箱数以及每箱线如何裁的表格.根据裁线表及施工图纸，由我们的IBDN认证工程师指导施工人员具体布线、接线，全部线路都经IBDN专用测试仪的测试，打出测试报告,所有指标须符合IBDN和国家综合布线系统GB50311/2007标准.施工人员采用质量责任制管理,分片分点质量责任落实个人，保证达到最优化的施工质量。按甲方要求施工分步如下：l 作出详细施工图；l 主干线槽和水平线槽施工（金属线槽/PVC线槽）；l 垂直主干系统施工；l 水平子系统施工。此步骤也应根据甲方提供的信息点布置要求再进行分期施工；l 光纤系统施工；l 设备间系统施工.根据我方多年的施工经验,建议施工步骤按如下施工进度表进行，另需作以下几点说明：l 施工过程中要密切甲方和现场各施工队伍之间的联系，当管、槽与其他施工项目路径发生冲突时，要协调解决；l 建议各水平管理间和设备子系统要尽快施工，这样可保证大楼的主通讯系统与外部的通讯系统能尽早连通，不影响大楼对外联系。第六章系统施工安装、测试、验收计划6。1施工安装:系统的整个安装过程，始终由我们IBDN认证资深系统工程师进行现场管理指导和监督，并严格按照国家大楼布线标准“建筑与建筑群综合布线系统工程设计规范（GB50311，312/2007）”施工。6。2工作区子系统安装工作区子系统主要由单口安普面板配上RJ45安普模块及安普模块防尘盖组成，安装时按实际环境来确定具体位置。走线全部有铁槽或薄壁钢管作保护，绝对保证每个信息点安全和可靠的信息传输。6。3施工要求标准插座和模块标准：安装标准在模块连接时双绞部分不得超过13mm模块安装后应剪去模块上放线槽外的线模块安装后，在底盒内的预留线应大于20cm，并小于30cm连接标准 EIA/TIA 568B白 绿绿 白白 橙蓝 白白 蓝橙 白白 褐褐 白123456786。4通讯插座安装:面板底端距地高度30厘米确定水平位置误差不超过1cm（如有明确要求)面板固定牢固面板放置端正（视觉误差）多个面板安装时，两两之间的距离应相等防尘盖从下往上打开6.5通讯插座标签：数据点编号不超过三位安装模块正上方，防尘盖盖上,安装水平正（视觉误差）同一面板上多个相同模块时，编号按从上至下，从左至右顺序6。6水平区子系统安装水平子系统系统传输全部采用超5类非屏蔽八芯双绞线，用于连接BIX安装架至信息插座。其最高传输速率可达100Mbps，经验证,也可以达到155Mbps的ATM应用，为网络以后的升级留有足够频带。6。7桥架系统安装6。7.1电缆桥架安装工艺6。7。1。1适用范围适用于建筑物内电缆桥架安装工程6.7。1。2引用标准GB50303建筑电气工程施工质量验收规范6。7。1.3材料要求6。7.1。3.1电缆桥架的型式，规格应与设计相符,并有产品合格证书和质量证明书。6.7。1。3。2施工前应对电缆桥架进行外观检查并符合下列要求. 6.7。1。3。3电缆桥架部件及随带附件齐全. 6。7.1。3.4桥架及部件，附件无扭曲变形，毛刺，刃边。 6。7。1。3。5防护层无剥落现象，防护层类别与设计要求相符。 6.7。1。3.6电缆桥架应采用专业厂家生产的定型产品，保证质量。6。7.1。4主要机具电锤、钢锯、卷尺、扳手、万用表、兆欧表等电工常用工具，高凳焊机等.6.7.1。5作业条件配合土建结构施工埋预件预留孔洞，墙面及地面浆完成.6。7。1.6操作工艺6.7.1.6。1工艺流程：配合土建结构预埋件预留洞支架安装桥架安装6.7.1.6。2电缆桥架运输与保护电缆桥架在装运及现场堆置时应理顺，防止变形.6.7.1.6.3支架安装6。7。1.6。4支架与预埋件焊接固定时，焊缝应饱满。6.7。1。6.5支架与预埋件螺栓固定时，选用螺栓适配连接紧固,防松:零件齐全。6。7。1.6.6桥架线装：6.7。1.6.7桥架应可靠地紧固在支架上，不得有明显的扭曲或向一边倾斜。6.7。1。6。8桥架间连接板的尺寸应与边框高度配套，梯架边框高度为100 的须增用一块与其相配合的垂直板（取消水平压板)以增强连接强度。6.7.1。6。9除伸缩缝外，槽架延续连接处的间隙不得大于10，梯架连接处的间隙不得大于12。6.7。1.6。10在槽架，延续连接的底部须装有护板条,护板条应压紧,接头处应光滑，平直无错口现象。6.7.1。6.11在建筑沉降降缝处,应设置补偿装置。6。7.1.6。12钢制电缆桥架直线不超过 30m,应设伸缩节,铝合金或玻璃钢制电缆桥架长度超过 15m 应设伸缩节。6。7。1。6.13桥架安装完毕应按施工图标志分类，编号在分支、转弯处的直线均应作标志。6。7。1.6。14严禁将桥架直接点焊在金属结构上。6。7。1。6。15用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧,螺帽在外侧,螺栓长度应适中,紧固后约伸出10为宜.6。7.1。6.16当需在水平桥架上引下保护管至设备时,须采用管座,管端伸入桥架的长度一致，管口应加保护套,在距保护管弯头 300400处，应将保护管固定,固定应牢靠.6。7.1。6.17标准弯头和组合弯头安装要求1。使用标准弯头，其弯曲半径,边框高度均应符合设计要求，弯头的延续连接应接合自如,接口处不应受力,连接后不得有凸起或扭曲现象，其纵向横向中心线应相互垂直，经弯头前后的中心线应重合 或相互平行，同层桥架在弯头的前后应在同一水平面上，其偏差均不得大于 5 。2。在现场就地组合的弯头，应使用专用的转变连接板,其弯曲角度一般为 135 度,但不得小于 90 度。6.7。1。6。18电缆竖井及垂直安装的电缆桥架，其垂直度偏差不得大于长度2，水平偏差不得大于2,对角线的偏差不得大于对角线长度的5。6。7.1.6.19桥架盖板安装要求1.盖板两端无应光滑，无毛刺或卷口现象。2.除伸缩缝外，盖板的中间连接应严密，接头处间隙不得大于2，转弯处不得大于 5.3。有防磁干扰要求的桥架,全线内的盖板覆盖应保持畅通不得在转弯或立上、立下处中断.4.盖板应卡接严密，不得虚盖或扭曲，变形现象，卡锁可靠。6.7.1。6.20全封闭式桥架的终端应配用相应断面尺寸的封堵。6.7。1.6.21电缆桥架上明接地线敷设，除符合接地装置有关规定外，还应达到下列要求：1。接地线沿墙外侧上端敷设，可用铜带或钢带，不宜采用铝带做接地线。2。接地线用 M625 镀锌螺栓固定于桥架外侧边框上,每隔1。5m 固定一次，转弯前后均应增加固定点。3。接地线在桥架上的固定孔，可就地在现场用电钻钻孔，孔距偏差不得大于10,孔的高低偏差不得大于2.4。接地线的固定螺栓应采用园头螺栓，且园头在桥架内侧，帽在外侧。5。桥架接地线的两端须与接地干线连接。6.接地线过伸缩缝应留有余量（作形).6.7.1.6。22喷塑、喷漆、烤漆及刷漆的电缆桥架接地连接应符合下列要求：1.连接板，转弯件等均运行镀锌护层件。2。连接前,清除桥架边框上的油污，锈蚀抹以少量中性凡士林油，并作电气连接线，连接后，清除涂油,在连接处再补刷符合防护要求的油漆(包括镀锌连接板）。3。屋间每隔30-50m作一次电气连接。6。7。1。6。23验收:在电缆桥架竣工后,电缆敷设前进行检查验收,不宜在电缆施工后合并检查。6。7。1。7质量检查6。7。1.7。1主控项目1。金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN)可靠,且必须符合下列规定:2.金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零(PEN)干线相连接；3。非镀锌电缆桥架间连接板的两端跨接接地线，接地线最小允许截面积不小于 4 mm2。4。镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓.5。电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。6。7。1.7。2一般项目1。电缆桥架安装应符合下列规定:1.1 直线段钢制电缆桥架长度超过 30m、铝合金或玻璃钢制电缆桥架长度超过15m 设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;1.2电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见下表；电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氧乙烯绝缘电力电缆10D4交联聚氯乙绝缘电力电缆 15D5多芯控制电缆10D注:D 为电缆外径1。3当设计无要求，电缆桥架水平安装的支架间距为1。5-3m,垂直安装的支架间距不大于2m。1。4桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。1。5电缆桥架敷设在易燃、易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定：与管道的最小净距（ m ）管道类别平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50。5热力管道有保温层0。50.3无保温层1。00.51。6敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施。1.7支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配,连接紧固,防松零件齐全。6.7。1.7.3电缆的首端、末端和分支处应设标志牌.6。7。1。7.4桥架内电缆敷设应符合下列规定：1。大于45度倾斜敷设的电缆每隔2m处设固点;2。电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；3.电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔 510m 处设固定点；敷设于垂直桥架内的电缆固定间距，不大于下表的规定.电缆固定点的间距（mm）电缆种类固定点的距离电力电缆全塑型1000除全塑型外的电缆1500控制电缆10006。7水平管、槽安装:不同的线缆（如双绞线,光纤，铜轴线，电源线）尽量走不同的管和槽.在必须同槽时，在不同的线缆之间应有档板分隔管、槽每段小于30米；每段90度弯头小于2个;管槽弯头处弯曲半径大于管径6倍；管直径大于50MM时，弯头处弯曲半径大于管径10倍;管连接时,分线盒与管接口处应有垫圈；槽连接时,接口应光滑；分线盒内不得有多余的线;图三图二图一分线盒在连接弯头时，应按照下图中图一、二连接，图三为错误接法使用金属管、槽时，应有可靠接地；走线管、槽除出线口,其余应全部封闭;在线槽出线口切口处应加橡皮垫保护；管、槽与电源线和用电设备分开:（下表为非屏蔽双绞线)最小分隔距离条件(2KV）（2-5KV)（5KV）无屏蔽电源线和用电设备距最近裸露或无金属管道127mm305mm610mm无屏蔽电源线和用电设备距最近金属管道64mm152mm305mm屏蔽电源线和用电设备距最近金属管道72MM152MM距离日光灯305MM5KV以上:分隔距离=（电源/电压）/40M.6。8水平拉线：水平线施工时，单根拉线的力量不得超过12牛；水平线拉完后,应及时予以保护，两头均不得有线头裸露在接线盒或穿线管槽外；对于墙面插座，拉完线后,应把留下的线缠绕在接线盒之内;对于地面线槽、管道、接口，应把预留的线放回线槽、管道或接口内，在处线
