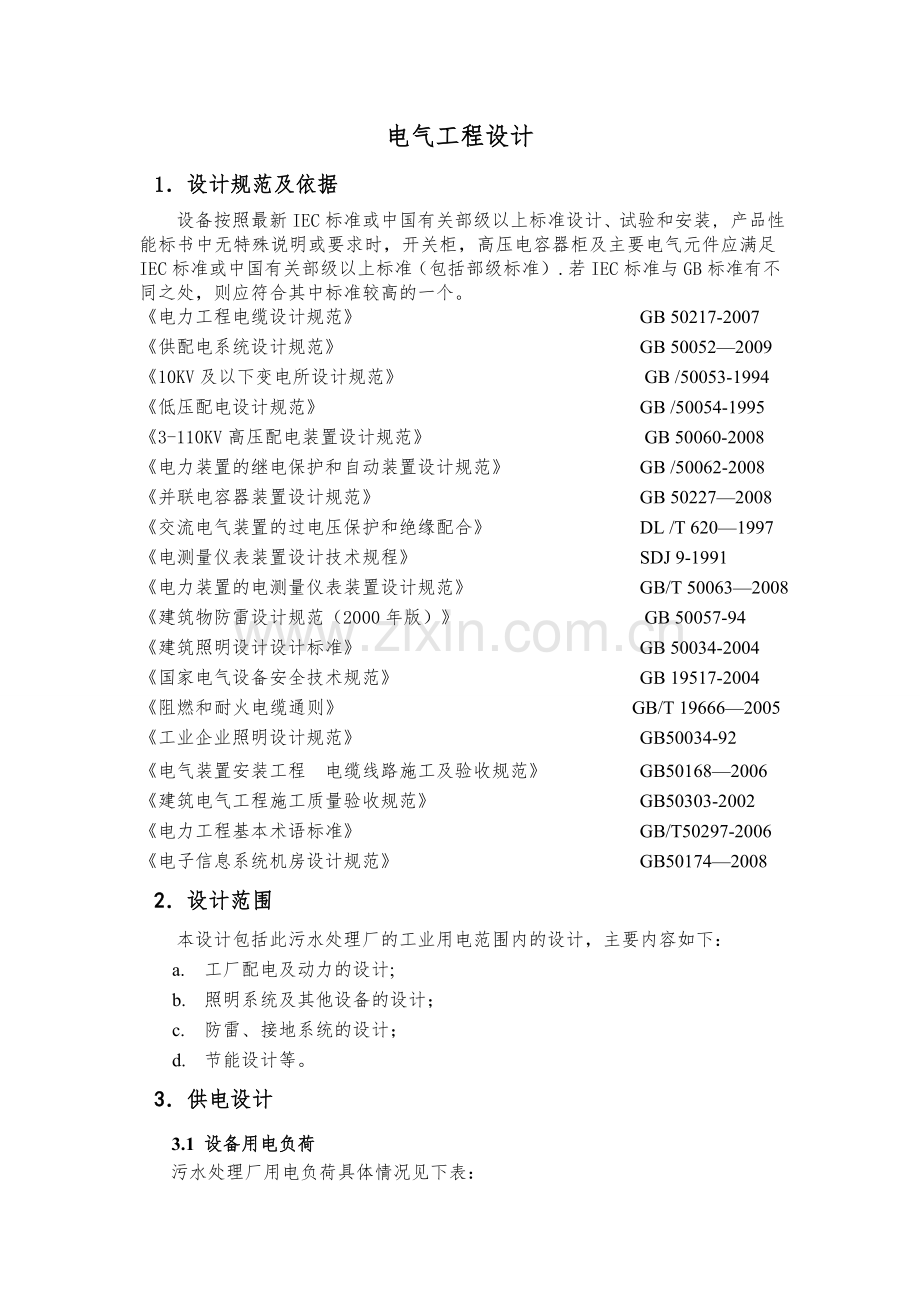

电气工程设计
1． 设计规范及依据
设备按照最新IEC标准或中国有关部级以上标准设计、试验和安装, 产品性能标书中无特殊说明或要求时，开关柜，高压电容器柜及主要电气元件应满足IEC标准或中国有关部级以上标准（包括部级标准）.若IEC标准与GB标准有不同之处，则应符合其中标准较高的一个。
《电力工程电缆设计规范》 GB 50217-2007
《供配电系统设计规范》 GB 50052—2009
《10KV及以下变电所设计规范》 GB /50053-1994
《低压配电设计规范》 GB /50054-1995
《3-110KV高压配电装置设计规范》 GB 50060-2008
《电力装置的继电保护和自动装置设计规范》 GB /50062-2008
《并联电容器装置设计规范》 GB 50227—2008
《交流电气装置的过电压保护和绝缘配合》 DL /T 620—1997
《电测量仪表装置设计技术规程》 SDJ 9-1991
《电力装置的电测量仪表装置设计规范》 GB/T 50063—2008
《建筑物防雷设计规范（2000年版）》 GB 50057-94
《建筑照明设计设计标准》 GB 50034-2004
《国家电气设备安全技术规范》 GB 19517-2004
《阻燃和耐火电缆通则》 GB/T 19666—2005《工业企业照明设计规范》 GB50034-92
《电气装置安装工程 电缆线路施工及验收规范》 GB50168—2006
《建筑电气工程施工质量验收规范》 GB50303-2002
《电力工程基本术语标准》 GB/T50297-2006
《电子信息系统机房设计规范》 GB50174—2008
2． 设计范围
本设计包括此污水处理厂的工业用电范围内的设计，主要内容如下：
a. 工厂配电及动力的设计;
b. 照明系统及其他设备的设计；
c. 防雷、接地系统的设计；
d. 节能设计等。
3． 供电设计
3.1 设备用电负荷

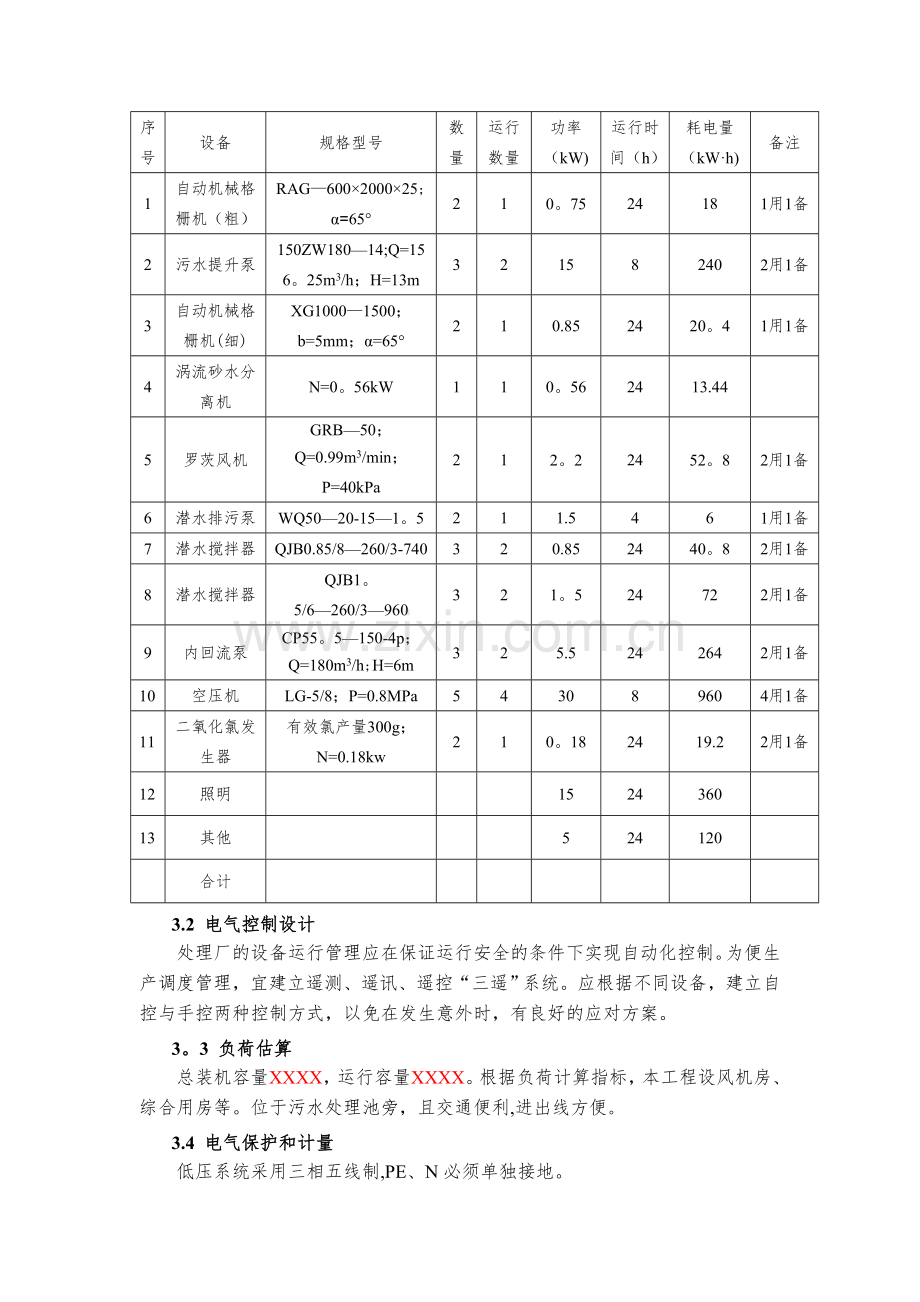

污水处理厂用电负荷具体情况见下表：
序号
设备
规格型号
数量
运行数量
功率（kW)
运行时间（h）
耗电量（kW·h)
备注
1
自动机械格栅机（粗）
RAG—600×2000×25;α=65°
2
1
0。75
24
18
1用1备
2
污水提升泵
150ZW180—14;Q=156。25m3/h；H=13m
3
2
15
8
240
2用1备
3
自动机械格栅机(细)
XG1000—1500；b=5mm；α=65°
2
1
0.85
24
20。4
1用1备
4
涡流砂水分离机
N=0。56kW
1
1
0。56
24
13.44

5
罗茨风机
GRB—50；
Q=0.99m3/min；P=40kPa
2
1
2。2
24
52。8
2用1备
6
潜水排污泵
WQ50—20-15—1。5
2
1
1.5
4
6
1用1备
7
潜水搅拌器
QJB0.85/8—260/3-740
3
2
0.85
24
40。8
2用1备
8
潜水搅拌器
QJB1。5/6—260/3—960
3
2
1。5
24
72
2用1备
9
内回流泵
CP55。5—150-4p；
Q=180m3/h;H=6m
3
2
5.5
24
264
2用1备
10
空压机
LG-5/8；P=0.8MPa
5
4
30
8
960
4用1备
11
二氧化氯发生器
有效氯产量300g；N=0.18kw
2
1
0。18
24
19.2
2用1备
12
照明

15
24
360

13
其他

5
24
120

合计

3.2 电气控制设计
处理厂的设备运行管理应在保证运行安全的条件下实现自动化控制。为便生产调度管理，宜建立遥测、遥讯、遥控“三遥”系统。应根据不同设备，建立自控与手控两种控制方式，以免在发生意外时，有良好的应对方案。
3。3 负荷估算
总装机容量XXXX，运行容量XXXX。根据负荷计算指标，本工程设风机房、综合用房等。位于污水处理池旁，且交通便利,进出线方便。
3.4 电气保护和计量
低压系统采用三相五线制,PE、N必须单独接地。
电源进线、用户变压器均采用经济、可靠的负荷开关加熔断器保护装置，实现速断、过流、过负荷保护。低压配电系统0。4kV进线柜总进线断路器设瞬时、短延时及长延时三段过电流保护，进线断路采用真空断路器.较大电动机采用低压断路器加热继电器保护。较小电动机、照明设备等采用低压断路器保护。成套设备的供电线路设低压断路器控制。
电动机保护回路设瞬时、长延时过电流及过载保护;配电回路设瞬时、长延时过电流两段保护。每路电动机的附近设就地按钮和接线箱。
电力计量采用低压计量方式，在0.4 kV受电柜内装设计量仪表。为了便于今后生产管理,低压照明在配电中心设置照明负荷总计量。
4． 全站供电线路
动力及控制电缆全部选用阻燃电缆.
低压配电进线采用YJV-0.6/1kV交联聚乙稀绝缘聚氯乙稀护套电力电缆，沿电缆沟、电缆桥架或穿PVC管埋地方式敷设.
由于本项目用电设备不多，集中敷设的电缆根数较少，故厂区用电设备考虑一律采用穿管直埋敷设。
所有室外电气管线埋深在—0。5 m~0.7 m之间，穿越车行道时埋深不低于—0。7 m。电气管线敷设时与相关其它工种管线、建（构）筑物的间距应满足相关规范规定要求。
5． 功率因素及补偿方式
本工程主要动力设备负荷类型为泵和风机等,自然功率因数cosφ=0.8。由于低压负荷单机容量较小并且设置地点分散，采用在控制中心集中静电电容器组自动补偿方式，补偿后功率因数为0。93以上。
6． 电机启动方式
本工程中，小于20 kW的电机采用直接启动方式,大于或等于20kW的电机采用软启动方式。安装相关的电机保护器,并及时维护电机.
7． 照明系统
照明设计在满足照度标准的前提下，优先选用高效节能型灯具和能耗低、寿命长、光色好的电光源，以降低能源损耗和运行费用。
室内照明线路采用BV-450/750V聚氯乙稀绝缘铜芯线穿PVC管暗敷设。
污水处理站户外照明采用高压钠灯照明,三相五线制供电，其中一芯为PE线，其与路灯金属灯杆联结以实现接地保护。
8． 防雷、接地
本工程建筑物按三类防雷建筑物设计，采取以下防雷措施:
沿屋顶所有凸出周边装设φ12镀锌圆钢作为避雷带，并在屋面装设≤20 m×20 m的避雷网格.突出屋面的金属物体应和屋面防雷装置相连.利用钢筋混凝土柱内钢筋作引下线，并沿建筑物四周均匀或对称布置，其间距不大于18 m.接地电阻R≤10Ω。
利用钢筋混凝土(池）基础主钢筋作为接地装置，接地方式采用共用接地方式。所有引入室内的金属物体均应在进户处与防雷接地装置相连.防雷接地与电气接地共用接地极时，接地电阻R≤4Ω，如防雷、电气与弱电接地公用接地极时，接地电阻R≤1Ω.
配电室高低压母线上装设避雷器作为防雷措施。
所有电气设备及用电设备的金属外壳等一律保护接地，低压配电采用TN-C-S系统.配电站设汇流接地铜排（PE线）,全厂接地系统应为等电位系统，接地电阻应小于或等于1欧姆。所有外露金属物体、单相三级插座的接地级、手握试电气设备外壳均应与PE线相连接.接地系统为TN-S系统。移动设备电源采用漏电保护器。
9． 节能设计
(1) 供电设计采用新型无功补偿装置，提高了功率因数。
(2) 全场照明采用高效点光源和高效节能灯具，降低能耗.
(3) 本工程照明设计采用高光效光源.在满足眩光限制的条件下,优先选用灯具效率高的灯具以及开启式直接照明灯具，室内灯具效率不低于60%，要求灯具的反射罩具有较高的反射比.
(4) 设计在满足灯具最低允许安装高度及美观要求的前提下,已尽可能降低灯具的安装高度,以节约电能.
(5) 本工程采用电子镇流器或节能型高功率因数电感镇流器，镇流器自身功耗不大于光源标称功率的15％，谐波含量不大于20％；荧光灯单灯功率因数不小于0。9;金属卤化物等气体放电灯设无功单独就地补偿，单灯功率因数不小于0.85，所有镇流器必须符合该产品的国家能效标准。
(6) 根据建筑物的建筑特点、建筑功能、建筑标准、使用要求等具体情况，对照明系统进行经济实用、合理有效的控制设计。
(7) 道路照明根据所在地区的地理位置和季节变化合理确定开关灯时间，采用光控和时间控制相结合的智能控制方式。
(8) 天然采光良好的场所，按该场所照度自动开关灯光或调光。
(9) 个人使用的办公室，采用人体感应或动静感应等方式自动开关灯。
(10) 每个房间灯的开关数不少于2个(只设置1只光源的除外），每个照明开关所控光源数尽可能少.
(11) 本工程在照明设计中，将天然光引入室内进行照明，合理的选择导光或反光装置.采用主动式导光系统；一般场所采用被动式导光系统。
(12) 电动机设备的电气节能：在满足工艺要求、运行可靠的前提下,电动机采取变频器调速节电措施；异步电动机采取就地补偿无功功率，提高功率因数，降低线损.
(13) 为了有效进行电能计量、管理,本工程按规定设置计量装置.电能计量装置应选用经计量检定机构认可的用电计量装置。计算机监测管理的电能计量装置的检测参数，包括电压、电流、电量、有功效率、无功功率、功率因数等。
