气膜工程构仓库20150531.doc

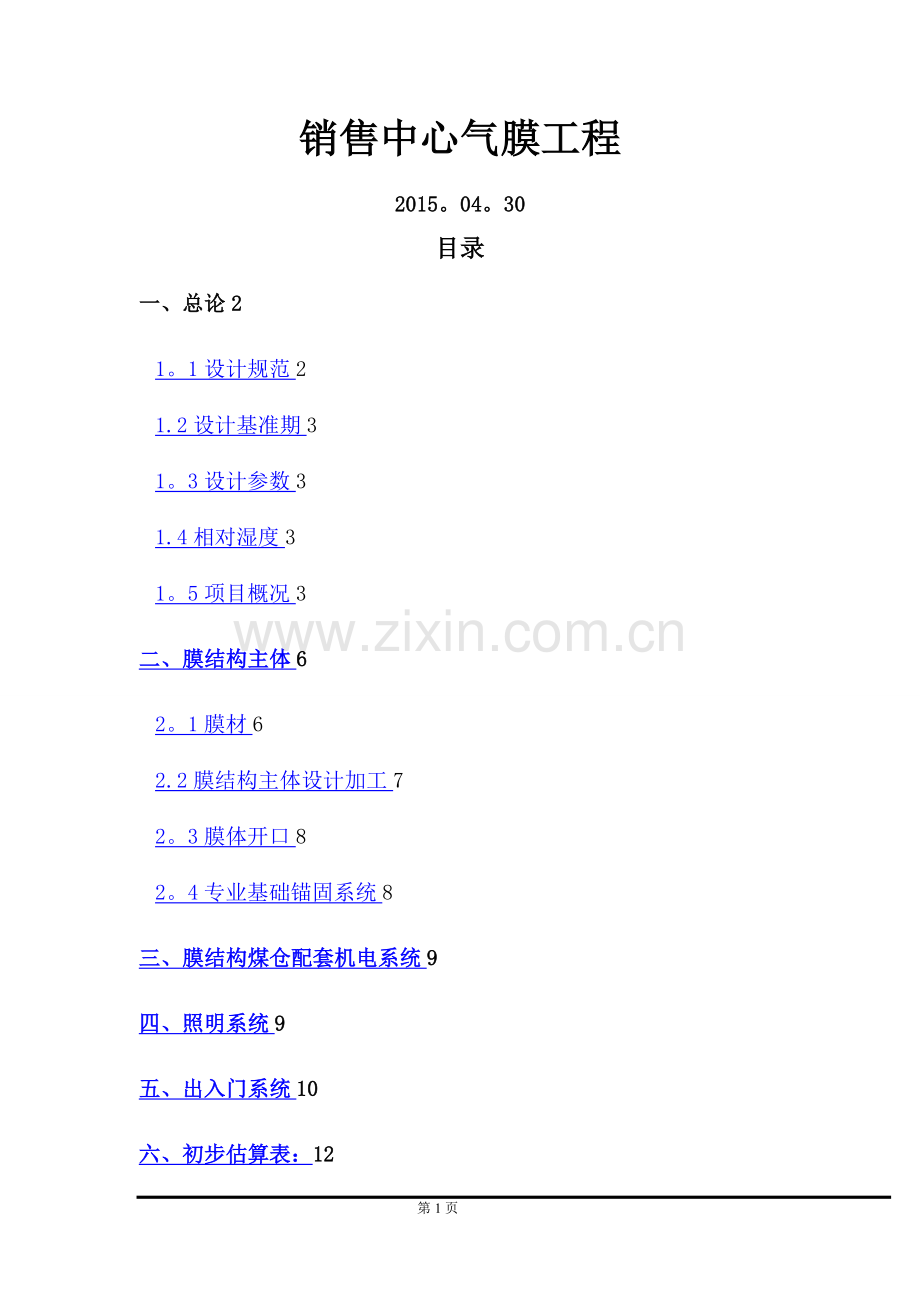

销售中心气膜工程
2015。04。30
目录
一、总论2
1。1设计规范2
1.2设计基准期3
1。3设计参数3
1.4相对湿度3
1。5项目概况3
二、膜结构主体6
2。1膜材6
2.2膜结构主体设计加工7
2。3膜体开口8
2。4专业基础锚固系统8
三、膜结构煤仓配套机电系统9
四、照明系统9
五、出入门系统10
六、初步估算表：12

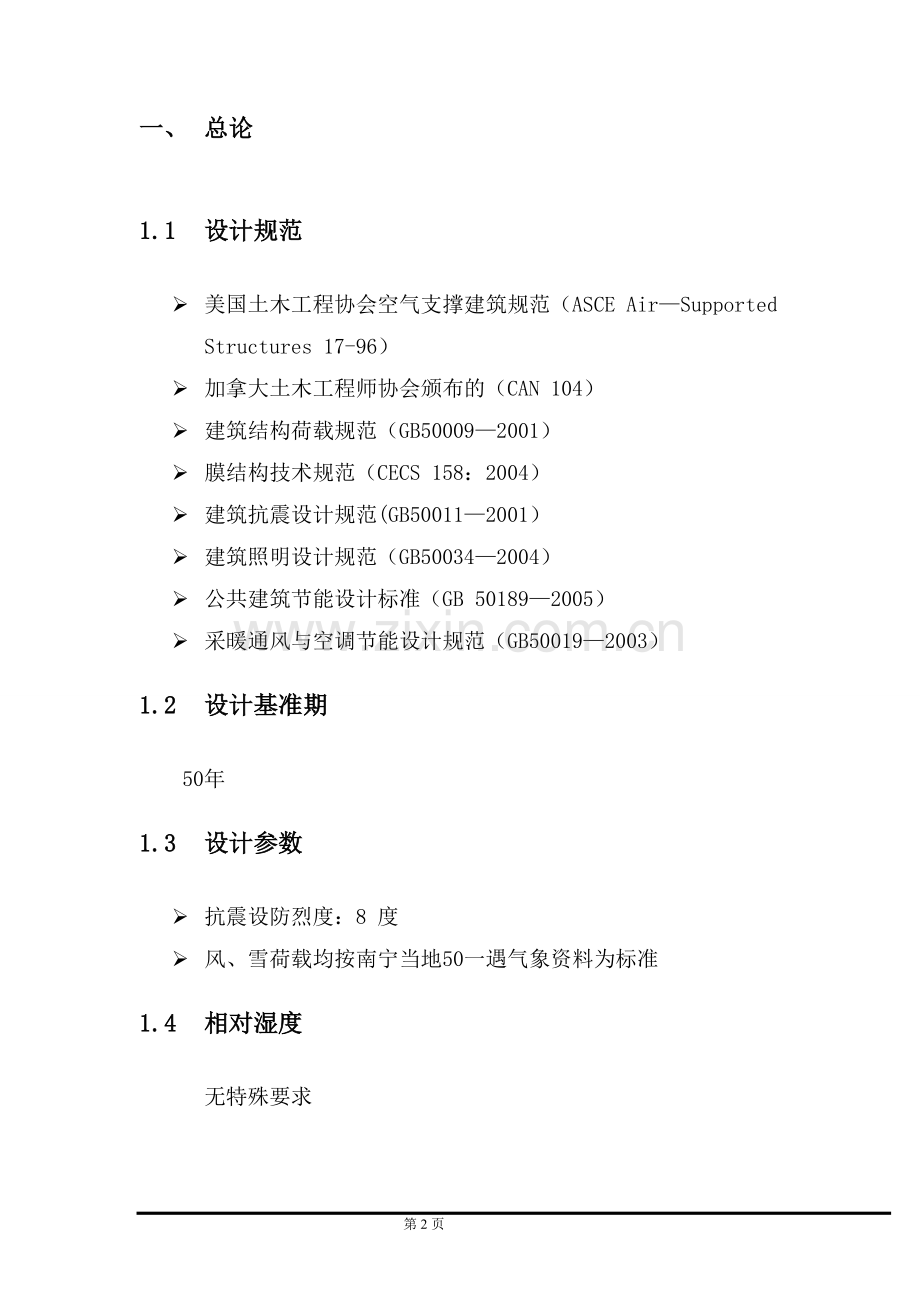

一、 总论
1.1 设计规范
Ø 美国土木工程协会空气支撑建筑规范（ASCE Air—Supported Structures 17-96）
Ø 加拿大土木工程师协会颁布的（CAN 104）
Ø 建筑结构荷载规范（GB50009—2001）
Ø 膜结构技术规范（CECS 158：2004）
Ø 建筑抗震设计规范(GB50011—2001）
Ø 建筑照明设计规范（GB50034—2004）
Ø 公共建筑节能设计标准（GB 50189—2005）
Ø 采暖通风与空调节能设计规范（GB50019—2003）
1.2 设计基准期
50年
1.3 设计参数
Ø 抗震设防烈度：8 度
Ø 风、雪荷载均按南宁当地50一遇气象资料为标准
1.4 相对湿度
无特殊要求
1.5 项目概况
Ø 长度：30米
Ø 宽度：15米
Ø 高度:自地面至膜结构穹顶约7米（挡土墙出地面0。5米考虑，据实际情况看是否需要挡土墙)
Ø 总建筑面积：550平方米
Ø 膜材颜色：白色
Ø 透光率：7%左右
平面图：
侧视图
二、 膜结构主体
2.1 膜材
Ø 建筑外膜材选用外国进口建筑膜材，膜材外表面覆有PVDF自洁涂层，具备一定的自洁性。
Ø 膜材抗真菌生长\抗UV。其表面斥力大，可以降低防止灰尘玷污.
Ø 从零下40度到70度,均可保证优异的性能。
Ø 膜材质量：1200克/平方米±50克
Ø 膜材厚度:1。2MM±0。05毫米
Ø 抗拉强度：≥6000N/5cm，
Ø 防火性能符合GB8624-2006《建筑材料及制品燃烧性能分级》B级
2.2 膜结构主体设计加工
膜体设计加工
2。2。1。 膜结构主体
Ø 按北美土木工程协会《空气支撑建筑ASCE17-96》标准设计
Ø 进行详细的找行分析和受力计算，可提供完整的受力计算书
Ø 高频焊接工艺,焊接处强度超过材料本身强度
Ø 无尘加工，包装后运输，保证膜结构的洁净
Ø 专业铝夹板现场连接，保证气密性和牢固性
2.2.2. 膜体现场连接:
现场连接件（将预制好的膜材分部在现场连接)
Ø 压铸铝材夹片,长20 厘米,宽4厘米
Ø 专用高强镀锌螺栓
2.3 膜体开口
若干套，连接膜体、局部加强钢缆,膜面袖套
2.4 专业基础锚固系统
Ø 基础连接件方便拆卸、气密性、防水性能绝佳的法利气膜阳极氧化压铸预埋铝漕
Ø 横截面9厘米，宽6。5厘米，壁厚2。0毫米
Ø 定制欧松锚固防腐木方
三、 膜结构配套机电系统
Ø 自己组装专业的大功率、高可靠性供风机组
Ø 每小时换风量≥20万立方米
Ø 风机、电源、风阀、控制系统四重安全保险机制,保障膜结构的绝对安全
Ø 一套备用能源（全自动切换柴油发电机组）
Ø 总控制柜(变频调速器、名优电气元件)
Ø 备用能源站ATS切换柜
Ø 可灵活开合的通风换气窗口
四、 照明系统
Ø 配备4组照明系统，8套灯具
Ø 欧司朗灯具,1000W/套
Ø 全部室内照明布线工程
五、 出入门系统
1套 四翼旋转门:
Ø 铝合金或不锈钢结构结构
1套,应急疏散门:
Ø 采用标准气承式膜建筑专用气压平衡门
Ø 5MM热镀锌钢板门框,铝制或拉丝不锈钢门板,
Ø 门扇设防爆观察窗、可调式通风百叶窗
智能管理系统
1套,智能化建筑机电控制系统(自己组装）
Ø 风速监测系统、雨雪监测系统
Ø 多种运行模式可自动切换
Ø 短信报警系统
六、 初步估算表：
类似工程实例实景照片：
