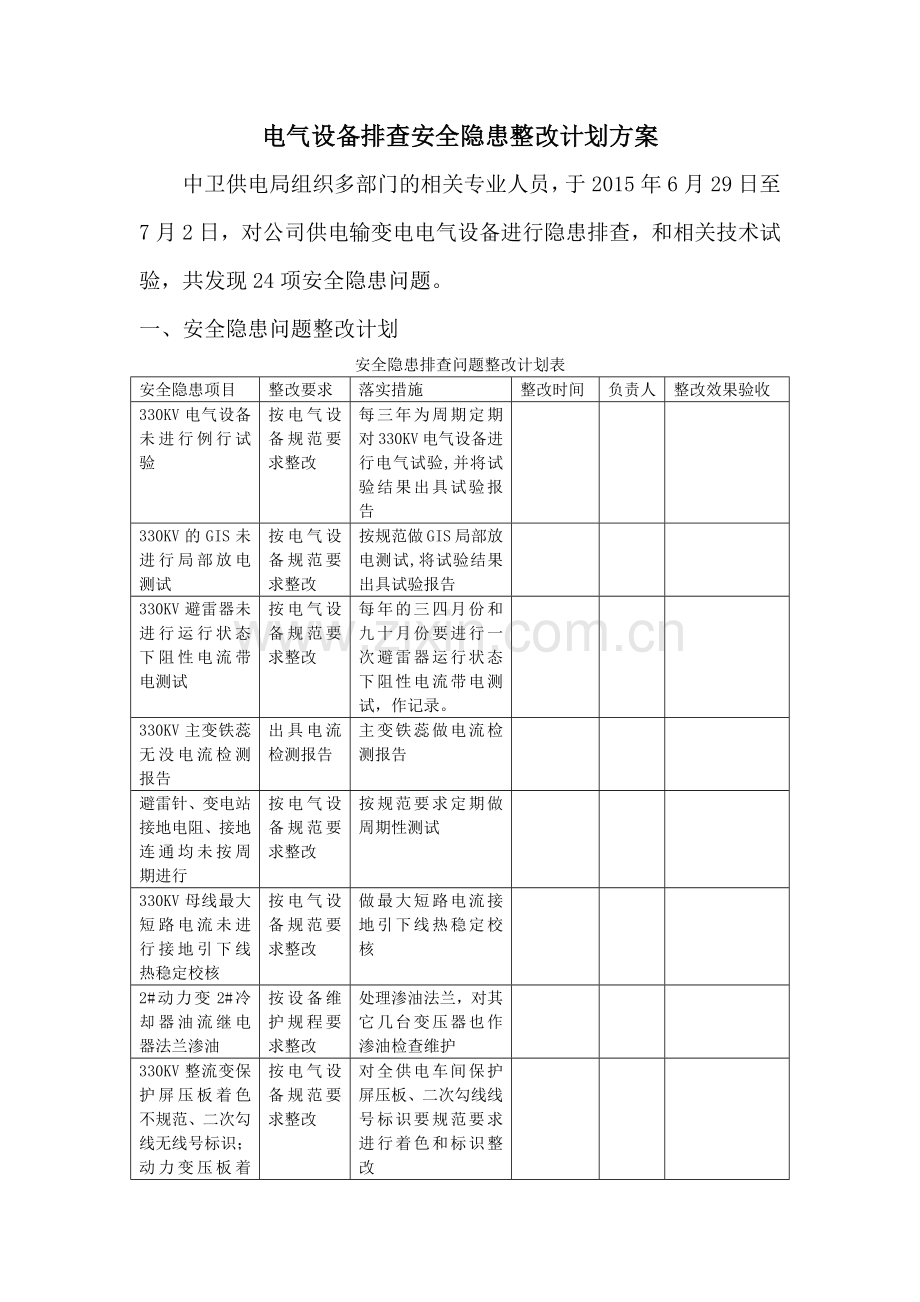

电气设备排查安全隐患整改计划方案中卫供电局组织多部门的相关专业人员，于2015年6月29日至7月2日，对公司供电输变电电气设备进行隐患排查，和相关技术试验，共发现24项安全隐患问题。一、安全隐患问题整改计划安全隐患排查问题整改计划表安全隐患项目整改要求落实措施整改时间负责人整改效果验收330KV电气设备未进行例行试验按电气设备规范要求整改每三年为周期定期对330KV电气设备进行电气试验,并将试验结果出具试验报告330KV的GIS未进行局部放电测试按电气设备规范要求整改按规范做GIS局部放电测试,将试验结果出具试验报告330KV避雷器未进行运行状态下阻性电流带电测试按电气设备规范要求整改每年的三四月份和九十月份要进行一次避雷器运行状态下阻性电流带电测试，作记录。330KV主变铁蕊无没电流检测报告出具电流检测报告主变铁蕊做电流检测报告避雷针、变电站接地电阻、接地连通均未按周期进行按电气设备规范要求整改按规范要求定期做周期性测试330KV母线最大短路电流未进行接地引下线热稳定校核按电气设备规范要求整改做最大短路电流接地引下线热稳定校核2#动力变2#冷却器油流继电器法兰渗油按设备维护规程要求整改处理渗油法兰，对其它几台变压器也作渗油检查维护330KV整流变保护屏压板着色不规范、二次勾线无线号标识；动力变压板着色不规范按电气设备规范要求整改对全供电车间保护屏压板、二次勾线线号标识要规范要求进行着色和标识整改保护屏二次空开标识不规范，用手写。按电气设备规范要求整改二次空开标识按规范一录用机打标识保护屏前后屏眉标识不清.按电气设备规范要求整改保护屏前后屏眉按规范统计编名称编号，标识到位线路光差保护尾纤没有标识,备用尾纤未盘好按电气设备规范要求整改尾纤统一编号贴标识，尾纤按规范要求盘好放置现场保护定值资料不全，管理不规范按电气设备规范要求整改调控室现场资料按电气运行规范要求配置电气设备技术资料，规范技术资料管理正式定值单执行、核对人员未签名，330KV母线保护定值单未盖章按电气设备规范要求整改定值单核对后，核对人员要签名，未签名可视为定值未核对，规范技术资料管理通信高频电源开关标识不清，光端机尾纤标签不规范按电气设备规范要求整改对通信高频电源开关、尾纤的标识重新梳理，规范标识。通信蓄电池未进行充放电试验出具充放电试验报告每年定期对蓄电池做充放电试验，充放电试验记录、报告存档备案通讯机房管理混乱、有杂物按电气机房规范要求整改将通讯机房杂物清理干净，有用的配件放库房，没用的处理掉。现场没有330KV动力变差动保护、后备过流保护、故障录波器定值单、定值单存档混乱按电气设备规范要求整改现场要存当一份电气设备技术资料，资料要分类存放以便查阅.330KV线路、变压器、低频低压保护管理不规范，缺核对记录按电气设备规范要求整改对330KV线路、变压器、低频低压保护定值重新进行核对，并将核对记录存档.现场运行规程编制过于简单，事故预防编制不规范、事故案例不全按电气设备规程要求整改重新梳理电气设备运行规程，对其完善更新升级，事故预案重新进行编制，对事故安全要求对各类典型案例都有包含.全站无测温记录、无设备检修记录（记录在运行日志上），无直流蓄电池测试记录按电气设备点检记录规范要求整改对电气运行设备易发热部位要建立点检机制，并对测温点制定温度范围, 在点检时要将测温数据记录在设备点检记录中。运行管理、资料管理不规范;安全工具放置不规范,杂乱摆放按电气设备运行规范要求整改对运行记录、电气设备图纸、说明书等技术资料收集，并建立档案;安全工具按规范要求放置,并定期校验。一次设备命名不规范、现场标识无双重编号和名称按电气设备规程要求整改对一次电气设备的命名按规范一律要有双重编号名称，标识要明显，粘贴要牢固规整。330KV2塔有鸟窝，无防鸟刺按线路规范要求整改2塔安装防鸟刺。定期对线路巡视和消缺.二、隐患问题整理分类 1、电气设备技术资料缺陷整理 2、电气设备标识缺陷整改 3、运行记录缺陷整理 4、电气设备预防性试验缺陷整改三、安全隐患问题整改方案 1、电气设备试验隐患问题整改为了确保电气设备安全稳定运行,就定期定时进行电气设备例行试验和保护传动试验。近期组织对全厂高压电气设备进行电气设备预防性试验，按DL/T 5961996标准。序号项目名称单位数量备注说明1高压馈电柜台套 不包括电气配件更换： 如 1、馈电柜内电源指示灯、交流接触器、开关手柄、操作机构弹簧、电流表、等元器件的更换或维修； 2、不包括断路器和变压器等大型元件更换。2高压电源进线柜台套3变压器台套4避雷地网台套5直流电源柜台套6通信柜组7保护屏2、试验工作前的准备工作：对要作试验的设备要收集完整的设备及线路图纸资料(包括各设备的合格证和技术参数表格等），试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备.向区调提交电气设备预防生试验方案后及时安排设备停电检修事宜。具体停电时间和范围经公司和区调有关部门确定后，及时通知检修班开展工作时间。3、试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由供电运行人员执行。检修班应在正式接到运行班现场协调人员的设备已停电的通知后，方可安排试验人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施.为了安全管理工作,试验工作开始时除运行协调人员及监督人在试验现场协调工作以外,应避免其他闲杂人员在现场走动.试验工作中检修班的试验人员认真做好现场记录，试验完毕应检查清理试验现场,确保无遗漏无错误，方可撤离现场并通知运行班员恢复供电。检修班在试验工作完毕后，根据现场试验记录进行试验报告的编制，试验报告完成经韩工审核,运行保障部审核盖章后由供电车间存档备案.4、试验安全 试验现场周围要设置围栏、警示线等,并悬挂标志牌,防止有人误入，发生危险。试验现场的工具以及试验设备摆放整齐，不得随意放置.设备接线要求符合现场临时用电管理办法中的规定.试验结束工作后认真清扫现场，不留杂物。现场试验人员发佩戴安全帽、劳保用品，严格遵守有特殊规定的试验现场中所规定的条款。5、工作许可 对工作现场和试验设备是否有妨碍安全的情况进行检查；办理第一种或第二种工作票时需符合现行电业安全工作规程的要求，填入时间、日期、签名,同时应在工作前一日把第一种工作票交给供电运行值班；对保证安全的技术措施和组织措施进行落实，对安全职责和人员分工、相应的安全措施和主要的危险点、当天作业的内容等由工作负责人进行详细的布置.6、工作完结试验工作完结后，必须向韩工把试验中发现的处理情况及设备问题详细的交代清楚,最好出具预防性试验报告；工作终结手续要由工作负责人办理，并把工作结束时间在工作票上注明,且双方签名；工作负责人必须在试验全部结束后对现场进行认真的检查和确认：工作班的所有人员离开试验现场;已恢复调试短接或拆除的线头；已正确恢复为了调试需要而临时改动或退出的保护；完好的恢复柜、门、盒等处；已拆的所有引线连接牢固完好；没有遗留接地线、工具、物品等.7、应急措施 建立健全应急保证措施，应对各种应急突发事件。供电车间应满足处理各种突发事故和临时停电检修任务的需要。安排专职人员和车辆,统一管理统一调配，电解车间及各生产用电部门也应设立应急协调人员。8、电气试验组织结构9、试验作业工器具试验设备清单序号设备名称型号数量1绝缘电阻测试仪312412试验变压器GYD（JZ）5/5013直流电阻测试仪JY44B14接地电阻测试仪4105A15电压比测试仪JYTA16高压开关综合测试仪DB-800117变压器损耗参数测量仪ED0208/18直流高电压发生器YTCZG-60kV/2mA 19交直流分压器YTC810650110电容分压器高压测量系统YTC8107-50111避雷器阻性电流测试仪ZT2000112蓄电池充放电测试仪1314微机继电保护测试仪AD461110、技术管理措施根据具体情况,需要做相应试验的有以下几项:（1） 、变压器，具体试验项目有：a变压器绝缘电阻的测量(耐压试验前进行），用2500V摇表测量。b变压器直流电阻的测量，采用直流电阻快速测试仪分别对变压器高压侧1、档及低压侧进行测量。c变压器各分接开关位置的变比测试.(测量误差5 1)d变压器油的击穿电压试验（此项进行5次取其平均值）e变压器耐压试验（要求打压工频电压30KV，1分钟)。f变压器试验周期为1年一次。（2） 、电力电缆试验，具体项目有：a绝缘电阻的测量.在直流耐压试验之前进行。相间绝缘，用2500V摇表摇测1分钟。b工频电压的试验，试验电压为28KV，每10KV做记录，升至28KV,加压时间15min，不击穿，泄漏电流50/uA以下。c试验周期1年一次。（3） 、电气设备试验:具体项目有：(高压开关柜）a绝缘电阻测量(包括母线，断路器，互感器绝缘子相间与地的测量。)b耐压试验。（包括母线、互感器，断路器、绝缘子、母线、绝缘子 42KV，1分钟,断路器、互感器,28KV,1分钟）c断路器特性试验以及断路器耐压试验。（工频耐压28KV;1分钟）d试验周期1年一次.（4） 、继电器调试：具体项目有：a检查转盘、齿轮、接点等机械部分是否良好.b进行始动电流、定值电流、跳闸电流、速断电流的整定,并做好录。（继电器动作误差不大于5）c进行断路器定值跳闸试验.（分合闸、跳闸两项）d试验周期1年一次.（5）、接地极接地电阻测量：用专用摇表测量，阻值在4以下，试验周期1年一次。（须停电进行接地电阻不大于4）。（6）、防护用品试验:具体项目有：高压绝缘手套、绝缘靴、拉闸杆、高压验电器试验，周期1年一次.（7）、避雷器击穿电压试验原阀式避雷器试验周期为1年一次。现改为氧化锌避雷器，试验周期1年一次，（试验项目1毫安下参考电压试验和75%参考电压下的泄漏电流测定。）11、高压试验现场安全工作措施(1）高压试验工作的基本要求a高压试验工作，要做到方法正确，数据准确，结论明确，安全措施符合本规程的要求。b试验人员工作中发现有违反本规程和危及人身安全的命令有权拒绝执行错误命令，并立即报告上级。c试验人员在工作中应穿绝缘鞋，必要时应站到绝缘垫上.带电使用绝缘杆时应戴绝缘手套,并穿绝缘鞋。d高压试验工作中的绝缘杆，绝缘靴、鞋、绝缘手套应定期试验合格，并有记录。e高压试验工作至少有2人，同时应明确1人为工作负责人。f试验地点应装设围栏，向外悬挂“止步、高压危险标示牌，试验室围栏应固定,围栏高度应防止人员进入,围栏门应有闭锁装置，临时围栏，应派人看守。g高压试验时，试验人员应站在保证人身安全的距离以外，劝告非试验人员离开试验地点。进行高压试验工作时，被试设备与试验人员应保持下列安全距离。试验电压（千伏）安全距离(米）10及以下0。310-351.035801.580-1102.0110-3304h高压试验时，试验人员不准在与带电部分的最低距离上用手指点被试设备。i试验设备外壳应可靠接地,试验用的接地线应用裸铜线，截面积不得小于6mm2，不准用保险丝或刀闸接地。j试验设备电源开关应设有明显断开点，为保证安全在刀刃上应加绝缘罩。试验装置低压回路应有两个串联开关，并有零位闭锁和过载自动保护装置.k 因试验需要解开被试设备的一次线及二次线的接头时,拆前应做相序和二次线的标记，接后进行核对，以确保接线正确。l变更接线或试验结束时，应首先断开试验电源，然后进行放电，并将升压设备的高压部分短路接地。m大电容的被试设备，应先进行放电，再进行试验，高压直流试验时，试验结束后，应每次放电并接地，试验仪器也要放电并接地.n试验结束后,试验人员应清理好现场，恢复原来设备状况，由负责人进行检查。o试验结束后，试验人员应全面检查被试品上否有遗留物及短路导线，负责人验收后应将试验结果及存在的问题向有关人员交待清楚，并详细的做好记录。p试验标准应严格遵守电气设备预防性试验规程和电力设备预防性试验规程（2011南网)的标准。如需降低试验标准要经总工程师的批准。q禁止在只经油开关断开的电源设备上进行试验工作,为了防止低压反送电，应将停电设备的高压保险全部取下，无保险者，应有明显的断开点，并加绝缘隔板。（2)高压试验a耐压时,必须将被试设备从各方面断开,验明无电压后，确实证明设备上无人工作，方可进行，试验中，严禁他人接近高压带电设备.b被试设备应单独试验,若需每件设备连在一起进行试验，则应按被试设备中最低的标准进行。c加压前，必须认真检查试验结线，表计倍率，调压器零位及仪表的开始状态,均正确无误，向负责人报告施加的电压,取得负责人的同意后，方可加压，加压过程中应有人监护，试验人员在全部加压过程中，应精力集中，不得与他人闲谈,随时警戒异常情况发生，操作人员应站在绝缘垫上。d在升压过程中，操作人员得到任何人员断开电源的通知后，均应立即切断电源,待查明原因后,方可重新升压。e当被试设备连接较远或一端在现场，另一端较远，则应派专人看守（包括电缆试验）。f在同一电气连接部分有检修工作时，如加压部分与检修部分之间的断开点，按试验电压有足够的安全距离，并在另一侧有接地短路线时，可在断开点的一侧进行试验,另一侧或继续工作。但此时在断开点应挂有“止步、高压危险”的标示牌，并设专人看守.g做直流耐压时,试验完毕应将被试设备及试验设备对地充分放电。h试验时，高压引线应尽量缩短，必要时用绝缘物支持牢固。i相邻两设备，在进行耐压试验时,禁止在另一设备上工作,其距离要求按安全距离表规定进行。（3）摇表使用1、使用摇表测量高压设备绝缘,应由两人担任。2、测量用的导线和绝缘杆应绝缘良好，火线应用屏蔽线，火线与地线不准绕在一起,必要时应对设备加屏蔽。以消除表面泄漏的影响。3、测量绝缘电阻时，应将被试设备从各方面断开,验明无电压，确实证明设备上无人工作后,方可进行。在测量中禁止他人接近设备，在测量前后，必须将被试设备对地充分放电，测量线路绝缘，确实验明线路无人工作方可进行。4、双回路线路，测一路绝缘时，必须将另一路线路停电,方可进行.雷雨时严禁测量线路绝缘。5、在带电设备附近测量绝缘电阻时，测量人员和摇表安放位置，必须选择适当，保持安全距离,以免摇表引线或引线支持物能碰带电部位。移动引线时，必须注意监护防止触电.6、在摇测大容量试品时，摇表转速应稳定。读数后，待火线从设备上取下后,方可停止摇动，防止设备倒放电，打坏摇表。四、避雷器的带电测试1、避雷器的带电测量是指对FZ、FCZ避雷器在带电运行状况下对其传导电流的测量。2、避雷器的带电测量至少需2人进行，其中明确1人为监护人。试验人员的测量工作，需填写第二种工作票。3、测量应在良好的天气进行，空气湿度少于80.4、 带电测量只对避雷器在架构上的进行，对座落到地面上的，原则上不准进行,如要测量则必须有可靠的安全措施。测量用的表计及量程应固定使用，并记录好天气情况和避雷器的实际运行电压，测量表计要接在放电记录器两端,接触要良好。5、试验人员应穿绝缘靴，戴绝缘手套，试验前用裸铜线将放电记录器短接,先接地端，然后用绝缘杆带线接另一端待试验表接好后读数，移杆时注意周围的带电设备。6、测量时，表计要选好位置，尽量减少干扰，表计接地点不准用一个接地点，要保证测量的准确度。7、测量用表计的内阻一定要小于放电记录器内非线电阻的1/100欧。五、 其它安全工作1、到变电站的高压试验工作时，必须严格遵守现场安全规定,不得随意走动。停送电的刀闸操作均由运行人员执行，试验负责人接到运行班正式停电通知后，方可下达任务容许班组人员进入工作现场进行安全措施的查验架设。2、到变电站进行高压试验工作，需停电者,要填用第一种工作票，不需停电者，填用第二种工作票,其中工作许可人应由负责管理供电车间的负责人韩工，或主管负责人担任.3、外出试验工作至少需2人进行，明确1人为工作负责人.4、外出试验要遵守电业安全工作规程（发电厂和变电站电气部分)的要求。5、被试设备的拆卸工作，由检修班负责，试验人员未得到允许时，不得开工,试验结束，应拆除所有的临时试验结线，经工作负责人复查无误后,方可通知运行班恢复对被试设备的连接线工作.7、在双电源供电或有外网电源供电的设备试验时，工作负责人会同运行人员、试验人员共同检查安全措施，严防对被试设备倒送电。
