给排水、采暖、燃气工程第8册说明安装教学提纲.doc

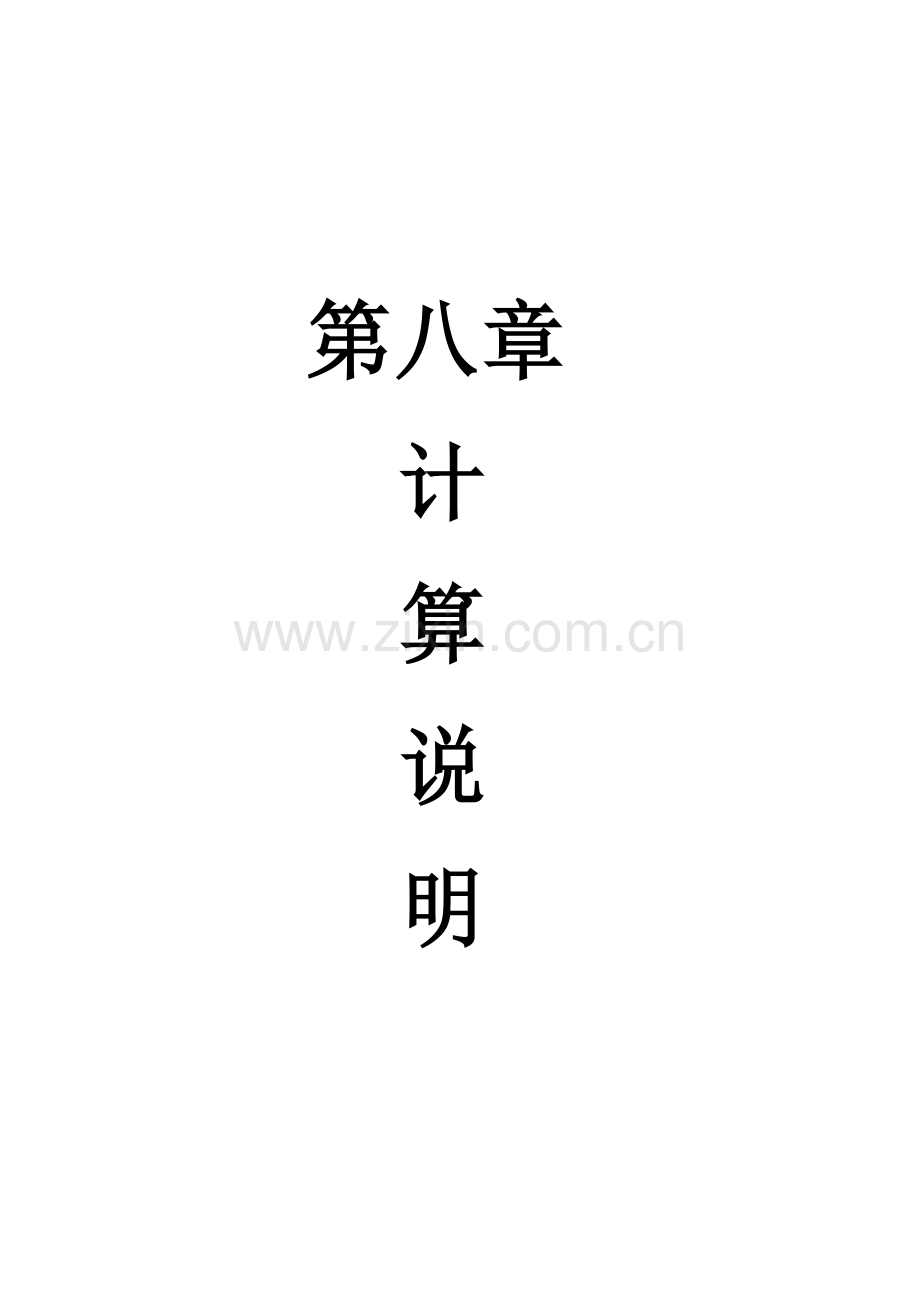

第八章 计 算 说 明第八册 说 明 一、第八册“给排水、采暖、燃气工程”(以下简称本定额)适用于新建、扩建项目中的生活用给水、排水、燃气、采暖热源管道以及附件配件安装，小型容器制作安装。 二、以下内容执行其他册相应定额： 1.工业管道、生产生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道执行第六册“工业管道工程”相应项目。 2.刷油、防腐蚀、绝热工程执行第十一册“刷油、防腐蚀、绝热工程”相应项目。 三、有关说明： 设置于管道间、管廊内的管道、阀件(阀门、过滤器、伸缩节、水表、热量表等)、法兰、支架安装，人工乘以系数1.3。第一章 管道安装 一、本章适用于室内外生活用给水、排水、采暖热源管道、法兰、套管、伸缩器等的安装。 二、管道安装界线划分： 1.给水管道： （1）室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。 （2）与市政管道界限以水表井为界，无水表井者，以与市政管道碰头点为界。 2.排水管道： （1）室内外界线以出户第一个排水检查井为界。 （2）室外管道与市政管道界限以与市政管道碰头点为界。 3.采暖热源管道： (1)室内外以入口阀门或建筑物外墙皮1.5m为界。 (2)与工业管道界线以锅炉房或泵站外墙皮1.5m为界。 (3)工厂车间内采暖管道以采暖系统与工业管道碰头点为界。 (4)设在高层建筑内的加压泵间管道与本章项目的界线，以泵间外墙皮为界。 （5）室外管道与市政管道界限以与市政管道碰头点为界。 三、本章项目包括以下工作内容： 1.管道及接头零件安装。 2.水压试验或灌水试验。 3.室内DN32及以内给水、采暖管道均已包括管卡及托钩制作安装。 4.钢管包括弯管制作与安装(伸缩器除外)。 5.铸铁排水管、塑料排水管均包括管卡及托吊支架、透气帽制作安装。 四、本章项目不包括以下工作内容： 1.室内外管道沟土方及管道基础。 2.DN32以上的给水、采暖管道支架按本章相应管道支架另行计算。 五、其他说明： 1.管道安装中不包括法兰、阀门及伸缩器的制作、安装，按相应项目另行计算。 2.室内外给水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算。 3.室内塑料排水管综合考虑了消音器安装所需的人工，但消音器本身的价格应按设计要求另行计算。 4.管道(钢管、不锈钢管)卡箍、卡套连接可执行钢管(沟槽连接)相应项目。 5.公称直径大于100mm的镀锌钢管焊接时，可执行钢管(焊接)相应项目，焊口二次镀锌费用据实计算。 6.钢套管、塑料套管、铁皮套管制作安装定额是按被套管管径编制的。 7.管径小于DN32的管道支架是按利用膨胀螺栓安装成品管卡考虑的，如使用吊架安装，吊架的预埋件、吊杆另行计算。 8.铜管安装中包括接头零件所需人工，但接头零件价格应另行计算。 9.生活排水采用同层排水系统时，接头零件、排水汇集器价格可按设计要求另行计算，人工不变。第二章 阀门、浮标液面计安装 一、螺纹阀门安装适用于各种内外螺纹连接的阀门安装，未计价材中“阀门连接件”是指活接头、外螺纹接头或外牙直通等连接管件，如设计数量与定额不同时，可做调整，人工不变。 二、法兰阀门安装适用于各种法兰阀门的安装，如仅为一侧法兰连接时，法兰、带帽螺栓及钢垫圈数量减半。 三、各种法兰连接用垫片均按石棉橡胶成品垫计算。 四、三通调节阀安装按相应阀门安装项目乘以系数1.5。 五、浮标液面计FQ-型安装是按采暖通风国家标准图集N102-3编制的，如设计与此不符时，可做调整。 六、阀门(热熔连接)项目适用于与管道直接热熔连接的阀门，如阀门通过外牙直通与管道连接，应执行螺纹阀门安装项目。第三章 低压器具、水表组成与安装 一、减压器、疏水器组成与安装是按采暖通风国家标准图集N108编制的，如实际组成与此不同时，阀门和压力表数量可按设计用量进行调整。 二、减压器安装按其高压侧的直径规格套用相应项目。 三、螺纹水表安装中的水表连接件是指活接头、内牙直通、外牙直通等管件。 四、带旁通管及止回阀的法兰水表安装是按河北省05系列建筑标准设计图集编制的，如实际安装形式与定额不同时，阀门、管件数量可按设计用量进行调整。 五、水表安装不分冷、热水表，均执行水表组成安装相应项目；定额已包括配套阀门的安装人工及材料，如阀门或管件材质不同时，可按实际调整。 六、热量表安装不包括电气接线。 第四章 卫生器具制作安装 一、本章所有卫生器具安装项目，均参照全国通用给水排水标准图集中有关标准图集计算。 二、浴盆安装适用于各种型号和材质的浴盆，但不包括浴盆支座和浴盆周边的砌砖、瓷砖粘贴。 三、洗脸盆、洗涤盆适用于各种型号，但台式洗脸盆安装不包括台板及支架。 四、化验盆安装中的单联、双联、三联化验龙头适用于成品件安装。 五、蹲式大便器安装，已包括了固定大便器的垫砖，但不包括大便器蹲台砌筑。 六、大、小便槽水箱托架安装已按标准图集计算在相应项目内。 七、太阳能热水器安装未包括上、下水管安装，应执行本册第一章“管道安装”相应项目。第五章 供暖器具安装 一、本章系参照全国通用暖通空调标准图集T9N112“采暖系统及散热器安装”编制的。 二、各类型散热器不分明装或暗装，均按类型分别编制。 三、柱型铸铁散热器组成安装项目是按地面安装考虑的，如为挂装，人工乘以系数1.1，材料、机械不变。 四、光排管散热器制作、安装项目，单位每10m系指光排管长度，联管作为材料已列入相应项目内，不应重复计算。 五、散热器安装中快速接头安装的人工及材料已计入管道安装中，但其本身的价值应按设计数量另行计算。 六、不带阀门的散热器安装时，每组增加两个活接头的材料费。 七、低温地板辐射采暖系统中，管道敷设项目包括了配合地面浇注用工，不包括与分(集)水器连接的阀门。 八、低温地板辐射采暖中的过滤器安装套用阀门安装相应子目。第六章 小型容器制作安装 一、本章系参照国家建筑标准设计图集编制，适用于给排水、采暖系统中一般低压碳钢容器的制作和安装。 二、各种水箱安装均未包括连接管，可执行室内管道安装相应项目。 三、各类水箱均未包括支架制作安装，如为型钢支架，应执行本册第一章“一般管道支架”项目，混凝土或砖支座可按土建相应项目执行。 四、水箱制作包括水箱本身及人孔的重量。法兰、短管、水位计、内外人梯均未包括在定额内，发生时，可另行计算。 五、成品玻璃钢水箱安装按水箱容量执行钢板水箱安装项目，人工乘以系数0.9。第七章 燃气管道、附件、器具安装 一、本章包括低压钢管、聚乙烯燃气管、铸铁管、管道附件、器具安装。 二、室内外管道分界： 1.地下引入室内的管道以室内第一个阀门为界。 2.地上引入室内的管道以墙外三通为界。 三、各种管道安装包括下列工作内容： 1.场内搬运，检查清扫，分段试压。 2.管道安装。 3.管件制作(包括机械煨弯、三通)。 4.室内托钩角钢卡制作与安装。 四、钢管焊接项目也适用于无缝钢管安装，挖眼、接管工作已在项目中综合取定。 五、除铸铁管外，管道安装中已包括管件安装和管件本身价值。 六、承插铸铁管安装项目中未列出接头零件，其本身价值应按设计用量另行计算。 七、调长器安装及调长器与阀门联装，已包括一副法兰安装，其螺栓规格和数量是按装配0.6MPa法兰考虑的，如压力不同应按设计要求的数量、规格进行调整。 八、燃气加热器具只包括器具与燃气管终端阀门连接。 九、本章不包括下列内容，应另行计算： 1.阀门安装； 2.法兰安装(调长器安装、调长器与阀门联装、燃气计量表安装除外)。 3.埋地管道的土方工程及排水工程。 4.室内管道非同步施工的打、堵洞眼工作。 5.室外管道所有带气碰头。 6.燃气计量表安装，不包括表托、支架、表底垫层基础。 十、承插煤气铸铁管以N1和X型接口形式编制的。如果采用N型和SMJ型接口时，其人工乘以系数1.05，当安装X型，400铸铁管接口时，每个口增加螺栓2.06套，人工系数1.08。 十一、燃气输送压力大于0.2MPa时，承插煤气铸铁管安装项目中人工乘以系数1.3。燃气输送压力（表压）分级名称低压燃气管道中压燃气管道高压燃气管道BABA压力(MPa)P0.0050.005P0.20.2P0.40.4P0.80.8P1.6第八章 可竞争措施项目 一、本章项目，除另有注明外，均以定额中实体消耗项目的人工费、机械费之和为基础计算。 二、操作高度增加费(已考虑了操作高度增加因素的项目除外)：操作物高度离楼地面3.6m以上时施工发生的降效费用，以高度增加部分(指由3.6m至操作物高度)的人工费、机械费之和为计算基数。 三、超高费：高度在6层或20m以上的工业与民用建筑施工时发生的降效费用。 四、垂直运输费：工业与民用建筑中安装工程施工时发生的垂直运输机械费用。 五、 冬季施工增加费、雨季施工增加：施工期在取暖期、非取暖期天数50%以内时，增加费按50%计取；施工期在取暖期、非取暖期天数50%以上时，增加费按100%计取。 六、层高在5m以内的单层建筑(无地下室)内的安装工程不计算垂直运输费。第九章 不可竞争措施项目 一、安全生产、文明施工费按直接费（含人工、材料、机械调整，不含安全生产、文明施工费、设备费）、企业管理费、利润、规费、价款调整之和做为计取基数。 二、安全生产、文明施工费分基本费和增加费两部分。基本费是按照工程所在地在市区、县城区域内，不临路编制的。如工程不在市区、县城区域内的，乘以系数0.97；工程每临路一面的，增加3%的费用。临路是指建筑物立面距道路最近便道（无便道时，以慢车道为准）外边线在50米范围内。
