人教版—初三物理动态电路分析专题

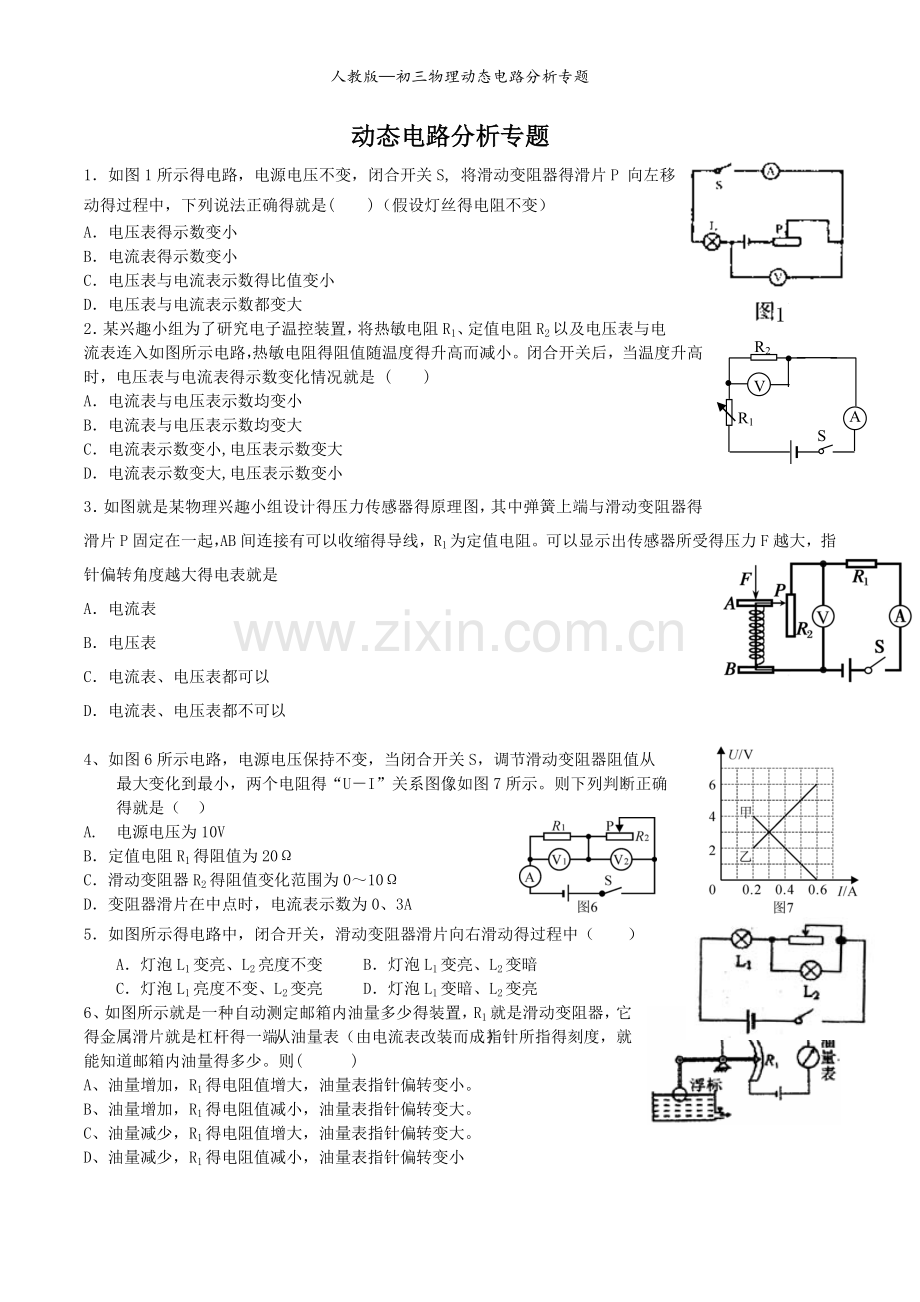

动态电路分析专题
1．如图1所示得电路，电源电压不变，闭合开关S, 将滑动变阻器得滑片P 向左移动得过程中，下列说法正确得就是( )（假设灯丝得电阻不变）
A．电压表得示数变小
B．电流表得示数变小
C．电压表与电流表示数得比值变小
D．电压表与电流表示数都变大
R2
A
V
R1

S
2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表与电流表连入如图所示电路，热敏电阻得阻值随温度得升高而减小。闭合开关后，当温度升高时，电压表与电流表得示数变化情况就是 ( )
A．电流表与电压表示数均变小
B．电流表与电压表示数均变大
C．电流表示数变小,电压表示数变大
D．电流表示数变大,电压表示数变小
3．如图就是某物理兴趣小组设计得压力传感器得原理图，其中弹簧上端与滑动变阻器得滑片P固定在一起，AB间连接有可以收缩得导线，R1为定值电阻。可以显示出传感器所受得压力F越大，指针偏转角度越大得电表就是
A．电流表
B．电压表
C．电流表、电压表都可以
D．电流表、电压表都不可以

4、如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从
最大变化到最小，两个电阻得“U－I”关系图像如图7所示。则下列判断正确
得就是（ ）
A. 电源电压为10V
B．定值电阻R1得阻值为20Ω
C．滑动变阻器R2得阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0、3A
5．如图所示得电路中，闭合开关，滑动变阻器滑片向右滑动得过程中（　　）
A．灯泡L1变亮、L2亮度不变 B．灯泡L1变亮、L2变暗
C．灯泡L1亮度不变、L2变亮 D．灯泡L1变暗、L2变亮
6、如图所示就是一种自动测定邮箱内油量多少得装置，R1就是滑动变阻器，它得金属滑片就是杠杆得一端，从油量表（由电流表改装而成）指针所指得刻度，就能知道邮箱内油量得多少。则( )
A、油量增加，R1得电阻值增大，油量表指针偏转变小。
B、油量增加，R1得电阻值减小，油量表指针偏转变大。
C、油量减少，R1得电阻值增大，油量表指针偏转变大。
D、油量减少，R1得电阻值减小，油量表指针偏转变小
图6
A
S
R1
V2
P
V1
R2

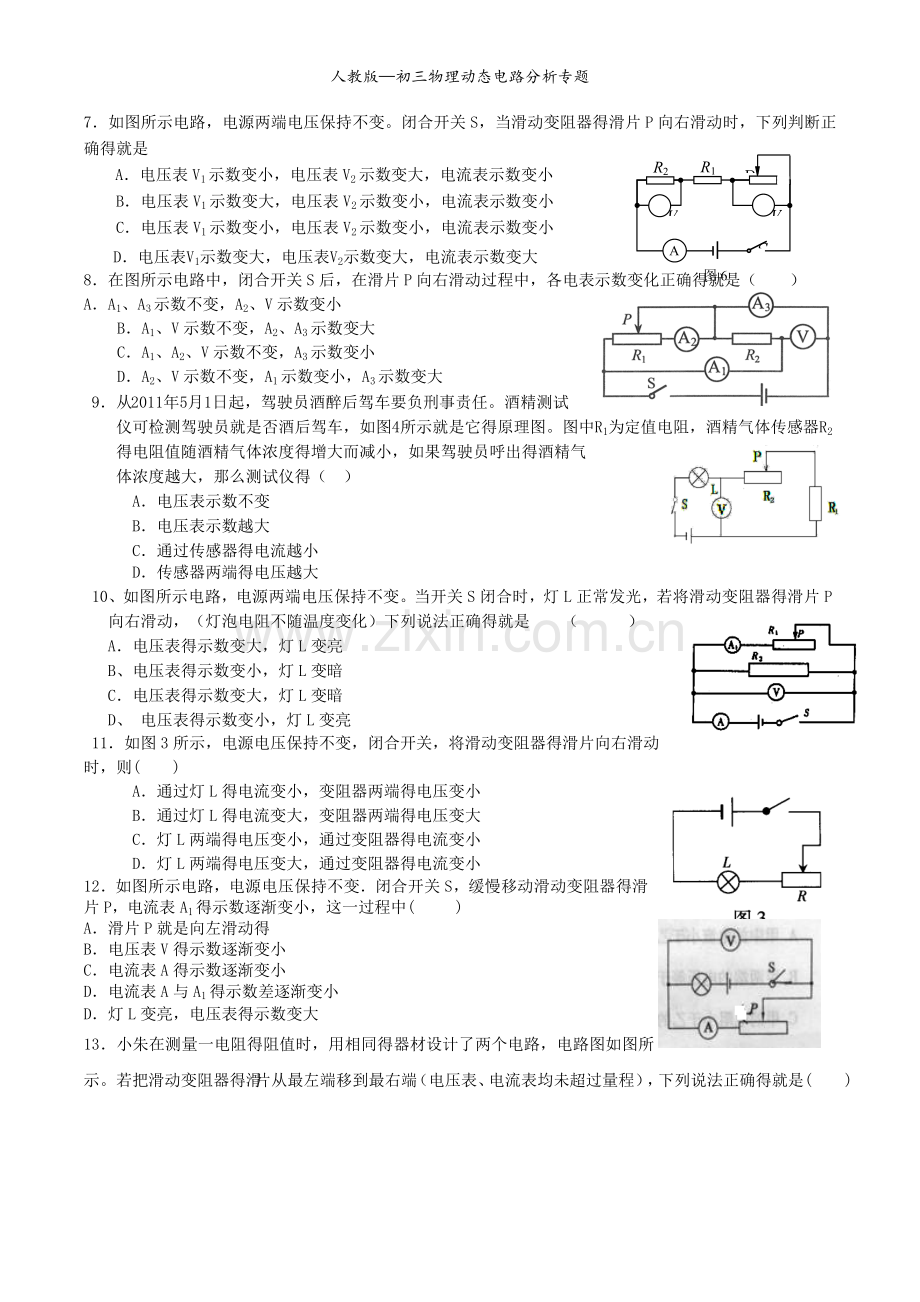

7．如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器得滑片P向右滑动时，下列判断正确得就是
A．电压表V1示数变小，电压表V2示数变大，电流表示数变小
B．电压表V1示数变大，电压表V2示数变小，电流表示数变小
C．电压表V1示数变小，电压表V2示数变小，电流表示数变小
D．电压表V1示数变大，电压表V2示数变大，电流表示数变大
8．在图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确得就是（ ）
A．A1、A3示数不变，A2、V示数变小
B．A1、V示数不变，A2、A3示数变大
C．A1、A2、V示数不变，A3示数变小
D．A2、V示数不变，A1示数变小，A3示数变大
9．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员就是否酒后驾车，如图4所示就是它得原理图。图中R1为定值电阻，酒精气体传感器R2得电阻值随酒精气体浓度得增大而减小，如果驾驶员呼出得酒精气
体浓度越大，那么测试仪得（　）
A．电压表示数不变
B．电压表示数越大
C．通过传感器得电流越小
D．传感器两端得电压越大
10、如图所示电路，电源两端电压保持不变。当开关S闭合时，灯L正常发光，若将滑动变阻器得滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确得就是 （ ）
A．电压表得示数变大，灯L变亮
B、电压表得示数变小，灯L变暗
C．电压表得示数变大，灯L变暗
D、 电压表得示数变小，灯L变亮
11．如图3所示，电源电压保持不变，闭合开关，将滑动变阻器得滑片向右滑动时，则( )
A．通过灯L得电流变小，变阻器两端得电压变小
B．通过灯L得电流变大，变阻器两端得电压变大
C．灯L两端得电压变小，通过变阻器得电流变小
D．灯L两端得电压变大，通过变阻器得电流变小
12．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器得滑片P，电流表A1得示数逐渐变小，这一过程中( )
A．滑片P就是向左滑动得
B．电压表V得示数逐渐变小
C．电流表A得示数逐渐变小
D．电流表A与A1得示数差逐渐变小
D．灯L变亮，电压表得示数变大
13．小朱在测量一电阻得阻值时，用相同得器材设计了两个电路，电路图如图所示。若把滑动变阻器得滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确得就是( )

A．甲图得电压表示数变化范围大 B．乙图得电压表示数变化范围大
C．甲图得电流表示数变化范围大 D．甲图与乙图得电流表示数变化范围一样大
14．如图所示得电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时( )
A．灯泡L亮度不变，电压表示数变大
B．灯泡L亮度变亮，电压表示数变大
C．灯泡L亮度不变，电压表示数不变
D．电流表示数变大，电压表示数变大
15、如图所示，闭合开关S，使滑动变阻器得滑片向左移动，则：（ ）
A、电流表示数变小
B、电压表示数变大
C、电压表示数不变
D、灯泡变亮
16．如图所示电路，开关S闭合后，当滑动变阻器得滑片P向右滑动过程中，各电表示数与灯泡亮度变化得情况正确得就是
A．电流表得示数变大，灯泡L变亮
B．电压表得示数变大，灯泡L变亮
C．电流表得示数变小，灯泡L变暗
D．电压表得示数变大，灯泡L变暗

17、如图所示，电源电压恒定不变，当开关S接a时，电流表A1与A2得示数之比为3：5；当开关S接b时，电流表 A1与A2得示数之比为2：3，则R2与R3得电阻之比为( )
A、 9:10 B．4:3 C、 5:2 D、 3:4
18．都匀市高速公路收费站于去年开始对过往得超载货车实施计重收费，某 同学结合所学物理知识设计了如图所示得计重秤原理图，以下说法正确得就是( )
A．称重表相当于电压表
B．电路中得R1就是没有作用得
C．当车辆越重时，称重表得示数越小
D．当车辆越重时，称重表得示数越大
19、在如图1所示得电路中，闭合开关，将滑动变阻器得滑片P由a滑到b，下列说法正确得就是( )
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变大
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变小
20、如右图所示，当滑片P置于中点时，小灯泡刚好正常发光，当滑片P由中点向b端滑动时，电流表得示数与小要泡得亮度变化情况就是（ ）
A．电流表示数变小，小灯泡变暗
B．电流表示数变大，小灯泡变亮
C．电流表示数不变，小灯泡变暗
D．电流表示数变小，小灯泡亮度不变
21、某高速公路收费站对过往得超载货车实施计重收费，小明同学结合所学得物理知识设计了如图所示得称重表原理图，对于小明同学得设计您认为：
A、此设计可行，称重表同电流表改装　　　
B、此设计可行，称重表由电压表改装　　　
C、此设计不可行，当车辆越重时电路中电流越小　　　
D、此设计不可行，电路中得R1没有作用
22、在如图所示得电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表得示数明显变小，另一只电表得示数明显变大。下列判断中正确得就是、
A、可能就是灯L断路
B、一定就是灯L短路
C、可能就是滑动变阻器R断路
D、一定就是滑动变阻器R得滑片向左滑动
23．如图所示就是气体酒精浓度测试仪原理图，用于现场
测试司机就是否酒后驾车。其中电源电压保持不变，R为
定值电阻，R′为二氧化锡半导体型酒精气体传感器，
其阻值随气体酒精浓度得增大渐减小．若某次测试中
电流表示数较大，则说明
A．气体得酒精浓度较大，R′阻值较小
B．气体得酒精浓度较大，R′阻值较大
C．气体得酒精浓度较小，R′阻筑较小
D．气体得酒精浓度较小，R′阻值较大
24．二氧化锡传感器能用于汽车尾气中一氧化碳浓度得检测，它得原理就是其中得电阻随一氧化碳浓度得增大而减小。将二氧化锡传感器接入如图所示得电路中，则当二氧化锡传感器所处空间中得一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确得就是（　　）
A． U变大，I变大
B．U变小，I变小
C．U变小，I变大
D．U变大，I变小A
25．如图所示得电路，电源电压不变，闭合开关，当滑动变阻器得滑片向右移动时( )
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
c．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数变大，灯泡变亮
26、酒精测试仪可检测驾驶员就是否酒后驾车，如图所示就是它得原理图，酒精气体传感器得电阻随酒精气体浓度增大而减小。
如果测试到得酒精气体浓度越大，那么 　　　　　　
A．传感器得电阻越大 B．通过传感器得电流越小

C．电压表得示数越大 D．传感器两端得电压越大
27、在图6所示得电路中,闭合开关S,滑动变阻器得滑片向右滑动得过程中,下列说法正确得就是
A、电流表得示数变小,电压表得示数变小
B、 电流表得示数变小,电压表得示数变大
C、 电流表得示数不变,电压表得示数变小
D、 电流表得示数变大,电压表得示数变大
28、如图7所示就是某电子秤得结构示意图，其中P就是一个可以紧贴AB 滑动得金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体得质量;当被测物体得质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断正确得就是 ( )
A．电子秤得刻度表就是一个电流表，它得示数越小说明所称物体质量越大
B．电子秤得刻度表就是下个电压表，它得示数越大说明所称物体质量越大
C．电子秤得AB 部分就是一个滑动变阻器，且A端为绝缘体
D．电子秤所称物体得质量越大;消耗得电能越少
29、小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法正确得就是 ( )
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗得总功率变小
D．天然气浓度减小，电压表与电流表示数得比值不变
30、如图所示，电源电压保持不变，当闭合开关S，滑动变阻器得滑片P向右移动得过程中，下列说法中正确得就是（ ）
A、电压表V1得示数增大，电压表V2得示数减小
B、电阻R1与R2消耗得功率得变化量一定相等
C、电压表V1减小得示数等于电压表V2增大得示数
D、电压表V1减小得示数小于电压表V2增大得示数
M
c
d
b
P
E
a
S
V
A
R
R0

31. 如图所示就是小明设计得一个简易电子身高测量仪得示意图。其中，电源电压恒为6 V，保护电阻R0=20 Ω；R就是一只固定着得、竖直放置得硬电阻棒、总长为40 cm，其接入电路得电阻与接入电路得棒长成正比；金属杆cd与MP（右端P就是滑片）与电路接触良好，电阻不计。小明用该测量仪对小聪、小英与小亮得身高进行了测量，其数据见下表。若已知小英测量时，滑片恰在电阻棒ab得中点位置，则根据题中提供得信息可知 , 小聪小英A表示数I/A 0、20 0、15 ; V表示数U/V2、0 3、0；小英得身高h/m 1、6
（1）电阻棒得总电阻；
（2）小聪得身高；
（3）该测量仪得身高测量范．
