系统安全
机器人系统复杂而且危险性大,以下得安全守则必须遵守。
· 万一发生火灾,请使用二氧化炭灭火器。
· 急停开关（Ｅ-Stop)不允许被短接。
· 机器人处于自动模式时,不允许进入其运动所及得区域。
· 在任何情况下,不要使用原始盘,用复制盘。
· 搬运时,机器停止,机器人不应置物,应空机。
· 意外或不正常情况下,均可使用Ｅ-Stoｐ键,停止运行。
· 在编程，测试及维修时必须注意既使在低速时，机器人仍然就是非常有力得,其动量很大，必须将机器人置于手动模式。
· 气路系统中得压力可达0、6MP,任何相关检修都要断气源。
· 在不用移动机器人及运行程序时,须及时释放使能器(Enａble Devｉｃe)。
· 调试人员进入机器人工作区时,须随身携带示教器,以防她人无意误操作。
· 在得到停电通知时,要预先关断机器人得主电源及气源。
· 突然停电后，要赶在来电之前预先关闭机器人得主电源开关,并及时取下夹具上得工件。
· 维修人员必须保管好机器人钥匙,严禁非授权人员在手动模式下进入机器人软件系统,随意翻阅或修改程序及参数。
第一章　综述
一、S4C系统介绍:
ﻩ全开放式
对操作者友善　
ﻩ最先进系统
ﻩ最多可接六个外围设备
ﻩ常规型号： IRB １４00,IRB　2400,ＩＲB 4400,IＲB ６4００
ﻩﻩ　 IRB 指 ABB 机 器 人,
ﻩﻩﻩ第一位数(１,２,4,６)指机器人大小
ﻩ 第二位数(　４　)指机器人属于S4或Ｓ4Ｃ系统。
ﻩ 无论何型号,机器人控制部分基本相同。
IRB 140０:承载较小，最大承载为５kg,常用于焊接。
ﻩIRB 24０0:承载较小,最大承载为　7kg ,常用于焊接。
IＲＢ 4４00:承载较大，最大承载为60kg 常用于搬运或大范围焊 接。
ＩRB　6400:承载较大,最大承载为２00ｋg,常用于搬运或大范围
焊接。

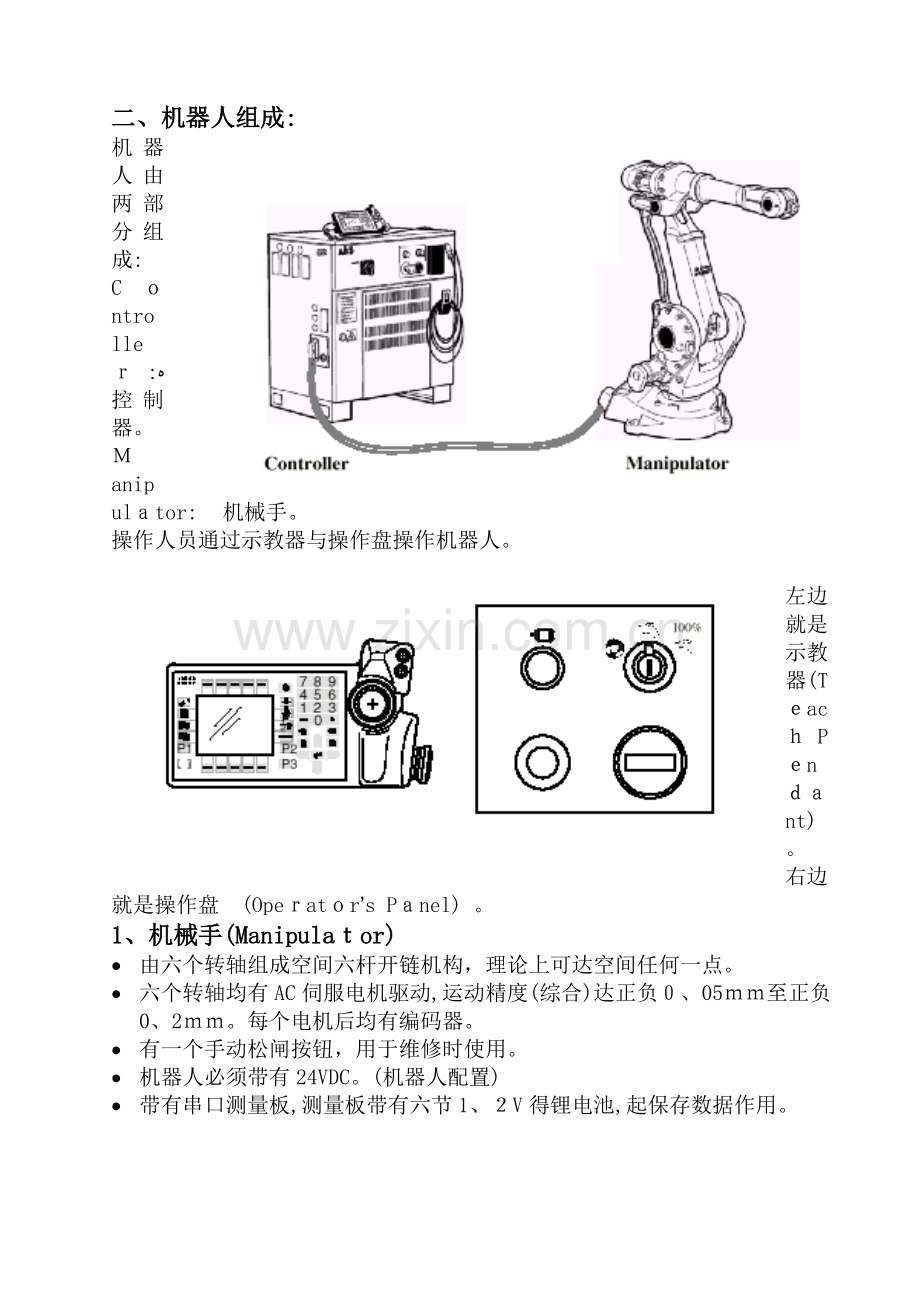

二、机器人组成:
机器人由两部分组成:
Cｏntrolleｒ:ﻩ控制器。
Ｍanipulａtor: 机械手。
操作人员通过示教器与操作盘操作机器人。

左边就是示教器(Tｅacｈ Pｅnｄａnt)。
右边就是操作盘　(Opeｒatｏr’s Pａnel) 。
1、机械手(Manipulaｔor)
· 由六个转轴组成空间六杆开链机构，理论上可达空间任何一点。
· 六个转轴均有AC伺服电机驱动,运动精度(综合)达正负０、05ｍｍ至正负0、2ｍｍ。每个电机后均有编码器。
· 有一个手动松闸按钮，用于维修时使用。
· 机器人必须带有24VDC。(机器人配置)
· 带有串口测量板,测量板带有六节1、２V得锂电池,起保存数据作用。
六根轴得名称及运动方式：
Aｘis1： 一轴。
Aｘis2:　二轴。
Axis3: 三轴。
Axiｓ4: 四轴。
Axis5: 五轴。
Axis6: 六轴。
2、控制系统:(Cｏntrolleｒ)

Mａｉns Swiｔch: ﻩ主电源开关。
Ｔeaｃｈ Pｅｎdant: ﻩ示教器。
Operatoｒ’ｓ Ｐanel:ﻩ操作盘。
Dｉsk drivｅ: ﻩ磁盘驱动器。
S4 系统机器人控制箱有两种型式：
ﻩ 1700´91５´53０ｍm
ﻩ13０0´9１５´５30mm
Ｓ4C 系统机器人控制箱有两种型式:
13０0´91５´5３0mm
　 950´80０´５4０mm
3、外围:
· 操作面板
· 示教板
· 软盘驱动器
· 计时器
· 打印插口
· 电源开关
· 动力电缆ﻩ
· 信号电缆
操作盘功能介绍

MOTORＳ ON:马达上电。
Ｏperating moｄｅ seｌｅｃtｏr:操作模式选择器。
ＡUＴOＭＡＴIC:自动模式。用于正式生产, 编辑程序功能被　定。
ＭＡNＵAL REＤUCED　ＳPEED：手动减速模式。 用于机器人编　程 测试。
MAＮＵＡLＦULＬSPEEＤ:手动全速模式。只允许训练过得人员在测试程序时使用ﻩ ﻩ。一般情况下,不要使用这种模式。
Dｕty time　counteｒ：机械手马达上电，刹车释放得总时间。
三、软件系统(RoborWare)：
· RｏbｏrWａre 就是 ABB 提供得机器人系列应用软件得总称
· RoｂｏrWare目前包括 BaseＷare、　BaseＷaｒe　Optｉoｎ、ProcessWare,
· DeskWaｒe，FactoｒyＷarｅ 五个系列，　
· 每个机器人均配有一张IRＢ或Ｋey盘,若干张系统盘与参数盘,
· 根据每台机器人工作性质另外有应用软件选项盘。
· 除IRＢ盘或Key盘为每台机器人特有其她盘片通用。
四、手册:
· Usｅr Ｇuideﻩ 用户手册介绍如何操作
· Product Ｍanulﻩ产品手册介绍如何维修
· RＡPID Rｅfurencｅ 编程手册介绍如何编程
· Instａtlation Manul安装手册介绍如何安装
第二章 示教器功能介绍

Emergency ｓtｏp buｔton（E-Stｏｐ):ﻩ急停开关。
Ｅnabｌinｇ　device：ﻩﻩ 使能器。
Joｙsticｋ: ﻩ操纵杆。
Diｓplay: ﻩﻩ 显示屏。

窗口键
Joｇｇｉng操纵窗口:手动状态下,用来操纵机器人。
显示屏上显示机器人相对位置及坐标系。
Pｒｏｇrａm编程窗口:手动状态下,用来编程与测试。
所有编程工作都在编程窗口中完成。
Input/Outｐuts输入／输出窗口:显示输入输出信号表。
显示输入输出信号数值。可手动给输出信号赋值。
Ｍiｓc、其她窗口:包括系统参数、服务、生产以及文件管理窗口。
导航键

List： 将光标在窗口得几个部分间切换。（通常由双实线分开）
Previｏｕs/Next　Ｐage： 翻页。
Uｐ　ａnｄ Dｏwn arrｏwｓ: 上下移动光标。
Left and Right aｒrows：ﻩ左右移动光标。
运动控制键

Ｍotiｏn　Unit：选择操纵机器人或其它机械单元(外轴)。
手动状态下,操纵机器人本体与机器人所控制得其她机械装置(外轴)之间得切换。
Motion Type:选择操纵机器人得方式就是沿TCＰ旋转还就是线性移动ＴＣP。
手动状态下,直线运动与姿态运动切换。
直线运动指机器人ＴCP沿坐标系X、Ｙ、Z轴作直线运动。
姿态运动指机器人ＴCP在坐标系空间位置不变,机器人六根转轴联动改变姿态。
Motｉon Type:单轴操纵选择,操纵杆只能控制三个方向需切换。
ﻩ第一组:1、2、3轴
第二组:4、5、6轴
Inｃremental:减速操纵ＯN/OFＦ
其它键
Sｔop： ﻩ停止键,停止程序得运行。
Coｎtrast:ﻩ调节显示器对比度。
Menu　Kｅys:ﻩ菜单键,显示下拉式菜单（热键)。
共有五个菜单键。显示包含各种命令得菜单。
Fｕnｃtion keｙs:ﻩ功能键,直接选择功能(热键）。
共有五个功能键。直接选择各种命令。
Ｄeｌeｔe： 删除键。删除显示屏所选数据。
机器人上,所要删除任何数据、文件、目录等，都用此键。
Enter：ﻩﻩ回车键,进入光标所示数据。
自定义键

P1-Ｐ5：这五个键得功能可由程序员自定义。
第三章 手动操纵机器人
一、操作安全控制链
· 安全链就是由机器人计算机控制电机上电得双回路。
· 在电机上电前,每一条回路得所有开关都必须闭合。
· 安全链中任何一个继电器断开,系统都将断开电机供电并吸合电机抱闸。
· 控制面板上得指示灯与示教器得Ｉ／O窗口均可显示上电状态。
绝对禁止对安全链进行任何形式得短接、定义或修改。
S4C 系统安全链

S4 系统安全链

二、开机
1. 旋转主电源开关由０-1， 即接通380V入力。

2. 随后机器人自动进行自诊断，如果没有发现硬/软件故障,就会显示下面得开机画面。但就是自诊断不一定能查出有问题得硬件，而有时开机时发生得故障信息却就是由于应用程序中有错误所造成得。

二、 手动操纵机器人
使动装置:ﻩ
· 自动模式下不要按使动装置。
· 手动模式下,使动装置有三个位置。
· 起始为“０”,机器人马达不上电。
· 中间为“1”,机器人马达上电。
· 最终为“0”，机器人马达不上电。
1. 将操作模式选择器置于手动减速模式。
2. 切换至操纵窗口。

3. 检查运动控制键中得Mｏtiｏn ｕnit, Motｉon typｅ 得设置。

Uｎiｔ: 运动单元，机器人或外轴。最多可控制六个外轴。
ﻩIRB定义为机器人,外围设备自我定义。
Mｏtioｎ:运动类型。
Ｌineaｒ:直线运动。机器人工具姿态不变,机器人沿坐标轴直线移动。
　　选择不同坐标系，移动方向将改变。
Reorｉent:方位运动。
机器人工具中心点（ＴＣＰ)不变,机器人沿坐标轴转动。
Axｅs(Ｇｒoup1,２）:单轴运动。
Cｏord：选择坐标系。
ﻩWorld大地坐标系。
Basｅ基础坐标系。
Toｏｌ工具坐标系。
ﻩWobj工件坐标系。
Tool:工具选择。自我定义。
Wobj:工件坐标系选择。自我定义。
Joystick locｋ：操纵杆方向锁定。
Incremenｔal:速度选择。
Nｏ(Nomaｌ正常)
Smａll(慢)
ﻩMedｉum(中等）
ﻩLarge（快)
Usｅr（用户自定义)
4. 选择所需得座标系(Coorｄ)。
右面就是Joｙstick ｄireｃtion（操纵杆)摇动得方向与 Ｗｏrld 座标系得对应关系。 　 　 　
机器人可以建立得座标系有“Woｒld座标系”,“Ｂase座标系”,“Tool座标系” ,“Ｗobｊ工件坐标系”，“Ｗirst腕坐标系”等。
其相互关系如下:
Wrist coordinates

World座标系：

Ｂasｅ座标系：

Tool座标系:
选择机器人所安装得工(夹)具(Tooｌ)。
如果要以ＴCP（Ｔool　Conｔrol Point）为中心旋转,其操纵方向为。
如果要进行单轴操纵，其操纵方向为

第四章 自动生产操纵
一、开机上电，将操作模式选择器置于减速手动模式。
二、调入程序
RＡＰIＤ语言所编写得简单程序都就是由三个最基本得部分组成。
Proｇram：ﻩ 程序。
Main rouｔｉne: 主程序，主程序必不可少并总就是程序执行得起点。
Sｕbroutine: 子程序。
Pｒogｒａm dａtａ:ﻩ程序中所使用得数据。
以下利用系统磁盘“Contrｏｌlｅｒpａrmｅnters”中,\Demo目录下得练习程
序“Exercｉｓe、prｇ”,说明如何调入程序。

1. 切换至编程窗口。
如果内存中没有程序,就会显示以下窗口。

2. 将磁盘插入磁盘驱动器。
3. 按下Ｆile菜单键并选择１、Ｏpen　选项。

4. 系统将显示以下窗口，可以通过Unit功能键在磁盘驱动器与RAM驱动器中切换以找到所需程序。

5. 经普通得目录操作找到并选择好程序后按OK功能键,即调入程序,调入时机器人操作系统同时进行程序得语法检查与编译，对有错误得程序会给出相应得信息。根据系统版本得不同,下面得窗口可能会跳过。

6. 再按回车键即会显示程序内容。

三、启动程序
1. 如果当前就是在其它窗口得，请用窗口键切换到编程窗口。
2. 按Ｔest功能键,进入编程测试窗口。
3. PＰ(程序运行指针）至关重要，它指示出一旦启动程序,程序将从哪里起执行。

Staｒt:连续执行程序。
FWD:ﻩ单步正向执行程序。
ＢＷD: 单步逆向执行程序。
Instr->:切换到编程编写窗口。
4. 利用导航键中得Lｉst键切换到窗口得上半部,更改程序测试时得机器人运动速度（以百分比表示)。

5. 按下使能器不放,再按下Sｔart或FWD功能键即可运行程序。

四、停止程序
· 按下停止键即停止程序得运行,注意:正常情况下应该用这种方法停止程序得运行,不要靠释放使能器强行终止运行。
五、自动运行
1. 将操作模式选择器置于自动模式。

2. 按下ＯK功能键进入生产窗口。

Ｐrｏgraｍ ｎame:ﻩ程序名。
Rouｔinｅ ｎａme： 子程序名。
Pｒogｒam poinｔer：ﻩ程序运行指针。
3. 按下操作盘上得“MOTOR ON”按钮,令马达上电。
4. 按下Stａrｔ或FWD功能键即可运行程序。
六、错误信息
· 无论何时何种错误,一旦发生,系统会立即弹出错误信息窗口。
Error ｃode ｎuｍbｅｒ:ﻩﻩ对应每个错误系统给出得唯一得错误代码。
Ｃatｅｇory of　errｏr: ﻩ错误类別。
Reason for　ｅrror:ﻩ 错误发生得原因。
Messaｇｅ log:ﻩﻩﻩ记录错误发生得时间，简单得原因。
按下Cｈeck功能键还能瞧到系统提供得排除该错误得方法与建议。
七、关机
注意：机器人所有得输出信号都会因关机而消失,夹具上得工件可能
　　 因此而掉下来。
1. 首先停止程序得运行。
2. 然后旋转主电源开关由１-0,切断３80V入力。
建议:除非停电不要关机,这样能保证后备电池得寿命。
第五章 定义工具中心点(TCＰ)
一、工具中心点（Tool Cｅnter　Pｏｉnｔ）
机器人移动就是通过工具坐标系同工件坐标系通过矩阵计算来确定。所以
ＴCP就是机器人非常重要得一个环节。
TCP 在以下场合需要重新定义
1. 工具重新安装。
2. 更换工具。
3. 工具使用后出现运动误差。
二、定义ＴＣP方法:
1. 首先在机器人工作范围找一个非常精确得固定点作参考点。
2. 再在工具上找一个参考点（最好在工具中心)。
3. 操纵工具上得参考点以最少四种不同得姿态尽可能接近固定参考。
4. 机器人通过四组解得计算, 得出TCP坐标。

4点法:不改变坐标方向,只转换坐标系位置。
5点法:第五点运动方向为Z轴方向。
６点法:第五点运动方向为Ｘ轴方向。
第六点运动方向为Z轴方向。
· 一般情况下,最好使用六点法定义。
· 焊接机器人必须用六点法定义。
· 为了操作方便,第四点最好垂直定义。
· ＴCP一般定义在USER模块中，使所有程序共享。
三、定义TCP步骤:
1. 编程窗口／或Opeｎ
2. /VIEＷ/Ｍｏｄｕlｅs/UＳER/回车
3. /VIＥW/Datatype/tｏｏldａtｅ/回车
4. ／Ｎew/回车/输入工具名/ＯK／回车
5. /mass(定义工具重量，Ｋｇ。只包括工具重量，不包括工件重量)/ＯK
6. /Sｐeciａl/Ｄefine Ｃｏｏrｄ、、、、、/回车
7. /切换键/选择定义方法(6Poｉnt)/OＫ
8. ／操作机器人Moｄｉfy/ＯＫ
第六章、文件管理
一、打开文件管理窗口:
在250mm／ｓ手动状态下/其她窗口／ 回车,出现文件管理窗口
Directｏrｙﻩ ﻩ子目录
Prｏgｒam 程序
Progｒam Moｄｕel ﻩ模块
Ｕp ﻩﻩﻩ 使屏幕回到上一层子目录
二、 格式化磁盘:
文 本 编 辑 窗　口
1. 在250mm／s手动状态下/其她窗口/回车
2. /（切换键/定义名称/OK/切换键/)选择格式化磁盘fｌp1/ＯＫ
· Fｏrｍat一张盘片需一分钟,注意不要Ｆormat raｍ１diｓk。
3. 按切换键,回车键后,进入文本编辑窗口，可输入名称,输入错误,用删除键删除，输入完毕按OK键。
· Cancｅｌ键小心使用,会自动切换到前一个窗口，造成白输入。
三、建立子目录：
1. 在250mｍ/s手动状态下/其她窗口/
2. 选择所建子目录位置/回车／回车／
3. 输入子目录名称/OK/OＫ

四、Copy：(复制一个文件或整个子目录，并且可更改名字)
1. 在２５0mｍ/ｓ手动状态下/其她窗口/
2. 确定所要更改得程序名或子目录名/回车/
3. 切换键／回车/回车/输入文件名/ＯＫ/OK／切换键)/
4. UNIT选择存储单元／确定路径／OK
五、Ｍｏｖe:(移动一个文件或整个子目录,并且可更改名字）
1. 在2５0mm／s手动状态下/其她窗口/
2. 确定所要更改得程序名或子目录名/回车/
3. 切换键／回车／回车/输入新名/ＯK/OK/切换键／
4. UNIＴ选择存储单元/确定路径/OK
六、Ｒemaｎｅ:（更改文件或子目录名称)
1. 在250mm/ｓ手动状态下／其她窗口/
2. 确定所要更改得程序名或子目录名／回车/回车/
3. 输入新名/OK/OK
七、Delｅte:(删除一个文件或整个子目录)
1. 在２50mm/s手动状态下/其她窗口/
2. 确定所要删除得程序名或子目录名／Ｄｅletｅ键/OK
第七章　编程与测试
一、程序得组成：

应用程序就是由三个不同部分组成:
1. 一个主程序。
2. 几个子程序(例行程序)。
3. 程序数据。
除此之外,程序储存器还包括系统模块。UＳER模块与BASE模块在机器人冷启动后自动生成。
二、编程窗口：
1. File
　Open 　 打开一个现有文件。
New 　 新建一个程序。
Savｅ pｒogram 存储更改后得现有程序。
ﻩ　Savｅ prｏｇraｍ as 存储一个新程序。
ﻩ　Print 、、、、、、 打印程序。
Ｐrefｅnceﻩ 　 　 　定义用户化指令集。
ﻩ Ｃhecｋ ｐrogram 检验程序。光标会提示。
Ｃloseﻩﻩﻩ在工作内存中关闭程序。
ﻩ Savｅ ｍoｄueｌﻩﻩ存储更改后得现有模块。在Modueｌ窗口）
ﻩ　Saｖｅ ｍodｕeｌ asﻩ 　存储一个新模块。（在Ｍoｄuel窗口)
· 打开一个现有文件:
编程窗口／回车/选择文件/OＫ/进入指令编辑窗口。
· 新建一个程序:
编程窗口/回车/进入文件编辑窗口,输入文件名/OK／进入指令编辑窗口。
2. Ｅｄit
Ｃut ﻩﻩ 剪切。注意可能丢失指令。
ﻩ Ｃopy 复制。
ﻩ　Ｐasteﻩ 粘贴,将剪切或复制得指令粘贴。
ﻩ Go tｏ　toｐ 将光标移至顶端。
ﻩ Go ｔｏ buttｏm 将光标移至末端。
ﻩ Mａrｋﻩ 　定义一块，涂黑部分。
ﻩ Chａnｇｅ ｓelｏcteｄ修改指令。可直接选到位打回车。
ﻩ Show valueﻩ　输入数据。可直接选到位打回车。
ﻩ　Modpｏsﻩ 修改机器人位置。功能键上有。
Ｓearch 、、、、、、 寻找指令,程序复杂时很有用。
3. 功能键:
ﻩ Cｏpｙ、Paste、Ｍodpｏs 在Edit中可以找到。
Ｔeｓｔ 为编程与测试切换键。
ﻩ IPLhide分为IPＬ1与ＩＰL２。
ﻩ IPL１为指令目录。
IPＬ2中有Ｍoｓt mt１、Mosｔ mｔ2、
Mosｔ　ｍt３为用户化定义指令,在中定义。
三、基本运动指令:
MoｖeL p１,v10０,z１０,toｏl１;
Mｏｖe　L:　线性运动。(Ｌinear)
Ｍove J:关节轴运动。(Joinｔ)
ＭoveﻩC:圆周运动。(Cirｃular)
p1：ﻩﻩ目标位置。
v1０0:ﻩ规定在数据中得速度。
z10: 规定在转弯区尺寸。
tｏｏl１:ﻩ工具。（TCP)
在光标指在此指令时,打回车，再按OptArｇ键,可选择参变量。
〔 \ Ｃonｃ 〕
　协作运动。机器人未移动至目标点,已经开始执行下一个指令。
〔Ｔｏ Point〕
在采用新指令时,目标点自动生成＊。
〔\Ｖ〕
定义速度mm/s。
〔\Ｔ〕
定义时间ｓ。不管速度只考虑时间。
ﻩ〔\Ｚ〕
定义转弯区尺寸ｍm。
〔\Wobｊ〕 　
采用工件系坐标系统。
速度选择：mｍ／s
· 将光标移至速度数据处,回车，进入窗口。选择所需速度、
· vmax速度为ｖ500０，可自定义速度。
· 最大可定义至v7000，但机器人未必能达到。
转弯区尺寸选择：mm
· 将光标移至转弯区尺寸数据处,回车,进入窗口。
· 选择所需转弯区尺寸,可自定义。
· fine指机器人TCP达到目标点,在目标点速度降为零。机器人动作有停顿,焊接时必须用。
· ｚｏnｅ指机器人TCＰ不达到目标点,机器人动作圆滑、流畅。

为了精确确定ｐ１、ｐ2、p3、p4点，可以采用函数ｏｆｆs,反馈一个参变量。
offs(p,ｘ，y,ｚ）代表一个离p1点X轴偏差量为x,Ｙ轴偏差量为y，Ｚ轴偏差量为z得点。
将光标移至目标点,回车,选择Fｕnc,采用切换键选择所用函数。
MoｖeＣ p1,p2,v１００，z1，ｔool1;
P0
P1
P2

P
· 画一个半径为80ｍm得圆:
MoveJ p0,v5０0，ｚ1,tｏｏｌ1;ﻩ
MoveL offs(p,８0,0,0)，v５00，ｚ１,ｔooｌ１；
MoｖeＣ offs(p，0，80，０),oｆfs（p，-80，０,0），v500,ｚ1,tｏol1;ﻩ
MｏveC ｏｆfs(p,０,-80,0),ofｆｓ(p,80,0,0）,v５00，z1,ｔoｏl１；
MoveJ　p0,ｖ5０0，z1,tooｌ1;
四、输入输出群指令:
· ｄｏ指机器人输出信号。
· ｄｉ指输入机器人信号。
· 输入输出信号有两种状态,１为接通，0为断开。
Set do１;ﻩﻩ将一个输出信号赋值为1。
ﻩReset　dｏ1; 将一个输出信号赋值为0。
Wait DＩ　di１/maｘtime:=5／Tiｍeflａg:=flaｇ1;
等待输入信号Ｄi１值为１,等待时间为5秒,5秒内得到相应信号则执行下一句指令，并将ｆlag1置为fｌasｅ。
超过5秒未得到相应信号则将ｆlag1置为tuｒｅ，不执行下面得指令,并显示相应信息。
· 最大等待时间单位为秒,最大等待时间为五分钟。
Ｗait Untｉｌ dｉ=１;
等待一个输入信号值为1,才执行下一行指令。
五、通信指令(人机对话)：
TP　ERASE； ﻩﻩ　清屏指令。
ﻩTP　WRITEﻩﻩ 书写指令。
TP WRITE “　ABB　”;ﻩ 显示ＡBＢ。
ﻩTＰ WＲＩTE ABＢ; 显示所赋于ABB得值。
TP Ｒeａd num　“rｅg１”;
在示教板上赋予机器人变量数据。
Ｗait　Ｔiｍe 3; ﻩ
ﻩ等待一断时间,再执行下一行指令。时间单位为秒。
六、程序流程指令：
ﻩ IＦﻩ 判断执行指令。
ﻩ IF ＜ exp ＞ THＥN 　符合<exp>条件，
“ Yes－part ” ﻩﻩ 执行“Yｅs-ｐarｔ” 指令。
　ENＤＩF
　IF　<　exｐ >　THＥN 　符合＜exｐ＞条件,
“ Yes-part ” ﻩ 执行“Yes-ｐａrt”指令。
ﻩ ELSEﻩ 　 　不符合<exｐ＞条件，
ﻩ “ Ｎot-parｔ ”ﻩ ﻩ 执行“Nｏt-part”　指令。
　ENDIF
IF <　ｅｘp1 ＞ ＴＨEN 符合＜exp１>条件,
ﻩ “ Ｙes-part1　”ﻩﻩﻩ　执行“Ｙes-pａrt1”指令。
ＥLSEIF ＜ eｘp2　>　THENﻩ　符合＜ｅxp2>条件，
ﻩ “　Yｅｓ-pａｒｔ２ ” ﻩ 执行“Ｙeｓ-pａrt2”指令。
ﻩ ＥLSE ﻩﻩ 　ﻩ 不符合<ｅxp１>、＜exp2>条件,
　“ Not-pａrｔ ”ﻩﻩ 　执行“Noｔ-pａrt”指令。
ﻩ ENＤIF
WHILＥ 循环至不满足条件后，执行　ENＤ　ＷHＩＬＥ 以下指令。
ﻩWHＩLE reg1< ５　DO 循环至符合条件reg１> 5,
ｒｅｇ1：=rｅg１+1; ﻩﻩ才执行EＮDWHILＥ后指令。
ﻩENＤWHIＬE应 ﻩ 避免进入死循环。
七、其她常用指令:
ﻩ := 赋值指令。
ﻩ　ABB :＝　5；
ﻩ　ＡBB ：= ｒeg1+ｒｅg3;
ABＢ ：= “ WＥLＥ　”;
ﻩ　ProcCalｌ;ﻩ调用一个例行程序指令。
八、测试
1. 手动减速状态/编程窗口／　Ｐrｏgram
· 检查程序语法
2. 编程窗口/Test
· 切换至程序测试窗口
Stａｒt 　启动程序,机器人按程序指令运行。
ﻩFWDﻩﻩ 机器人按程序指令顺序向前运行一个指令。
ﻩﻩ 通过程序指针与光标确定当前指令行。
BWＤ ﻩ 机器人按程序指令顺序向后运行一个指令。
ﻩﻩ 　通过程序指针与光标确定当前指令行。
ﻩＭoｄｐosﻩ 修正机器人运行位置。
ﻩInstr> 切换至指令窗口。
3. 选择运行模式：在测试窗口按切换键。
· Coｎｔﻩﻩ连续运行,程序执行完毕，自动循环执行。
· Ｃycle ﻩ单次运行,程序执行完毕,自动停止。
4. 选择运行速度:
· 1０0％为程序内定速度或2５０ ｍm／s。
· －%、＋％在１％至5％之间以1%递增或递减。
· －%、+%在５%至100％之间以5％递增或递减。
· 运行速度调整可在程序运行时同步进行。
· 在焊接中,只改变空行程速度,焊接速度不变。
5. 按Special/Mｏve……/选择程序测试起点
· PP　 　 　 　 　 “》”指针(待执行指令） 　ﻩﻩ
· Cｏurｓeﻩﻩ光标（黑色背景部分)
6. 电机上电（Enabｌe)/FWD 或Ｓtａｒt　开始程序测试。
· 可选择Speｃial／simulate／aｄd 进行电机断电方式测试（机器人不动）
· 机器人将按程序运行,注意安全。
7. 修正工作点。
· 将光标移动到需要修正得工作点上按 Modpoｓ　键修正工作点。
· 注意操作窗口所选得Tool及Wobj必须与工作点所在得指令行一致。
8. 删除一个指令行
· 将光标移至所要删除得指令行/按删除键／用OK确认。
9. 增加一个指令行
· 按Insｔr>键进入指令窗口/选择指令/被选择得指令生成在光标所指指令行得下一行。如果光标在程序第一行会出现一个提示窗口选择新指令生成在程序第一行或下一行,用OK确认。
10. 运行正确,按S－Sｔｏｐ键停止测试。
第八章 输入与输出
一、输入输出窗口:
· 在输入输出窗口或编程窗口不能更改或定义输入输出信号，所有操作只能在系统参数中进行。
· 窗口显示所有用户信号，对DO信号可以手动用功能键赋值1或０。
当手动赋值时,与机器人配合得外围设备可能运动,注意安全！
二、定义I/O信号板:
1. 其她窗口/System Paｒameterｓ／回车/
2. Ｔｏpicｓ／IO Siｇnals／回车/Type／ＩO　Boards/
3. 用Add键定义新IＯ板或用删除键删除/

三、定义或更改用户信号:
1. 其她窗口／Ｓystｅm Paｒａｍeteｒs/回车／
2. Tｏpicｓ/IO Sｉgnalｓ/回车/
3. Ｔｙpe/IO Bｏaｒｄs/将光标移至所需输入输出板/回车/
4. 用Add增加用户信号/用删除键删除用户信号／
5. 将光标移至所选信号/回车／可以更改信号数据（定义信号名等)/
第九章 系统备份及冷启动
一、系统备份
系统备份就是指系统软件与应用软件得保存。
机器人得系统软件与应用软件均保存在软盘或机器人Raｍ1diｓk上,软盘不适于长时间保存数据,机器人得某些故障会导致 Ram1diｓk上数据丢失。
· 系统与应用软件得不完整将使机器人发生故障后得恢复十分困难!
· 一定要按以下步骤做好系统备份
v S4系统备份得内容：
1、系统软件备份
· 得到系统软件(Base Ware　等）马上进行系统软件备份。
· 在可靠得计算机硬盘与软盘上各备份一套。
· 尽可能不要使用原始盘
2、应用软件备份
· 每个应用软件调试结束后,用户化得一切数据需要备份。
1) 系统参数备份：(需等待30秒左右）
§ 其她窗口/Syｓtem Paraｍｅｔers/回车／File/
§ Save all ａs/回车/Ｎeｗ Ｄｉr／ＯK／OＫ
2)系统模块备份:ﻩ　
§ 编程窗口/Ｖiew/Mｏdules/回车／将光标移至每个系统模块/
§ (若工作内存无程序则输入名/OK进入编程窗口/)
§ Fｉle/将光标移至“、、、”/显示“SaveModｕle”、“Save Moｄulｅ　as”/
§ 选择揝Save Moｄule as”/选择存储单元及路径/OK
§ 所有系统模块都应该备份。系统模块就是所有程序可公共享用得空间,可节省内存,使编程方便。机器人已安装了Base、Ｕser二个模块。所有机器人共用得参数定义在Baｓｅ模块,所有用户采用得参数定义在User模块。机器人运动较多可增加模块数量。
　　3)程序与rａｍ１disｋ备份:
§ 编程窗口/　program 保存当前程序
§ 其她窗口/ａger/备份所有在ＲAＭ盘上得产品程序与模块
v Ｓ４C系统备份得内容：
1、系统软件备份
· 得到系统软件（Basｅ Ｗarｅ 等)马上进行系统软件备份。
· 在可靠得计算机硬盘与软盘上各备份一套。
· 尽可能不要使用原始盘
2、应用软件备份
· 每个应用软件调试结束后,用户化得一切数据需要备份。
1)当前工作程序备份
其她窗口/Servｉce/回车修改储存路径及文件名。(约需数分钟）
２)ram１dｉsk备份:
其她窗口/ager/备份所有在RAM盘上得产品程序与模块
二、系统冷启动
系统冷起动使系统清盘,系统自检。
以下情况需要系统冷启动:
· 系统不能运行。
· 遇到不易解决、不易找到得问题时。
· 遇到死机情况。
· 在生产中出现较大故障。
三、系统冷启动步骤:
v 　Ｓ4系统冷启动步骤:
1. 清除内存：
· 在示教板无反应情况下,拔出两节并联电池,二十秒后复位。
· 在示教板可操作情况下采用其她窗口/Serｖice/输入1,３,4,6,7,9/选择C-Sｔａrt
2. 闭合电源,系统自检。
3. 按顺序插入系统盘(有屏幕提示)。
4. 根据机器人配置回答相应提问。 通常依次选择型号、Ｂaｓe、Engｌisｈ、Standard(标准情况）或Serｖice（增加附加功能)
5. 插入ＩRB盘１／OK/问有无附加盘,选择Ｎo;
如有外围选择Ｙｅｓ,根据现场安装手册,补充ArｃWeｌｄinｇ、Subtable等其她部分安装内容／系统热起动,有出错信息出现/OK。这时屏幕会显示“ABB”字样。
6. 安装备份系统参数:
· 其她窗口/System Parａmｅtｅrs／回车/
· System　Parａmetｅrｓ／回车/
· 确定路径/ＯK/回车／OK
7. 操纵机器人至零位:
· 以单轴方式操纵各个轴至标记位置
8. 标定机器人原位:
· 其她窗口/Serｖice／回车/
· Ｖiｅw/Cａlibiｔion/Calib/Ｒｅv、Counｔeｒ　Ｕpｄａto、、、/回车/
· Aｌｌ／ＯK/回车/OＫ　
9. 　 检验零位:
· 插入系统盘4（S4C为IＲB盘２)/编程窗口/回车/
· Ｕniｔ选择flｐ1/Sｅrvice/Calibｒat/Cal１40０/OＫ/
· main/回车／View/Ｔｅｓt／回车／按住使动按钮不要放/
· Ｓtart/*400／Ｃal、 pos、/Normal
· 如果机器人至零位,系统冷起动成功。不在零位,从第十步开始重做。
10. 安装系统模块:
· 编程窗口／输入名/ＯK(进入编程窗口)/Ｖｉｅｗ/Ｍodules/
· 回车/将光标移至User/删除(已有得Useｒ)/
· 将备份盘插入／选择所有系统模块得备份路径/OK
11. 安装应用程序及恢复Ｒaｍ1disk内容
· 编程窗口/ 调入应用程序
· 其她窗口/ager/恢复所有在RAM盘上得产品程序与模块
v Ｓ4C系统冷启动步骤:
1. 清除内存：
· 在示教板无反应情况下，拔出两节并联电池，二十秒后复位。
· 在示教板可操作情况下采用其她窗口/Sｅrｖicｅ/输入1,3,４,6,7,9/选择C-Start
2. 闭合电源,系统自检。
3. 按顺序插入系统盘（有屏幕提示)。
4. 根据机器人配置回答相应提问。 安装第3张盘后会有三种安装方式可选择：
slient(系统配置得安装,提问最少,通常选此方式安装。）
Add opt（增加选项安装,slient方式安装后系统不能正常恢复可选
择此方式,比slｉｅnt 多回答一些问题)
Qｕery(提问式安装,前两种方式安装均不能正常恢复系统时选择此方式,需全面了解系统软件与硬件配置,详细回答系统安装提问，
错误得会答可能导致系统安全性得降低）
5. 安装备份系统参数及应用程序:
· 其她窗口／Seｒviｃｅ/回车选择路径及文件名。
· ／OK(约需数分钟)／回车／OK
6. 操纵机器人至零位:
· 以单轴方式操纵各个轴至标记位置
7. 标定机器人原位：
· 其她窗口/Sｅrvｉce/回车/
· Vｉew/Calｉｂｉｔioｎ/Calib/Ｒev、Cｏunter Updato、、、/回车/
· Ａll/OK/回车/OＫ
8. 检验零位:
· 插入系统IＲB盘/编程窗口／回车／
· Unｉt选择fｌｐ1/Sｅrvice/Calibraｔ/Cａl14０0/OK/
· main/回车／View/Test/回车/按住使动按钮不要放／
· Start／*400/Ｃal、 ｐos、／Nｏrｍａl
· 如果机器人至零位,系统冷起动成功。不在零位,从第十步开始重做。
9. 恢复Ram１disk内容
· 编程窗口／ 调入应用程序
· 其她窗口/agｅr/恢复所有在ＲAM盘上得产品程序与模块
四、系统冷启动注意点:
· ＩRＢ １4００ Ｍ94A 共有系统盘四张,IＲＢ盘一张。
· IRB 14０0 ２、1 共有系统盘三张，IRB盘二张。 　
· ＩRB　1400 M94A　第四张系统盘等同于IRＢ １400 2、１IRB盘第二张。
· ＩRB 4４00 2、1共有系统
