本说明书适用于QLY-E2型中药熏蒸舱、QLY—E3型中药熏蒸舱、QLY-E4型中药熏蒸床
使
用
说
明
书
生产许可证:鲁食药监械生产许字20070105号
产品执行标准:YZB/鲁0068—2011
注册号：鲁食药监械（准）字2011第2260093号
济 南 华 乐 医 疗 器 械 有 限 公 司
2010年中文版本
前言
华乐熏蒸舱是用于溶液蒸煮产生蒸汽、提升溶液熏蒸的应用价值而研发的产品。
熏蒸舱是用溶液煎煮产生的蒸汽来熏蒸人体以达到临床应用的一种医疗器械.
中药熏蒸床安装步骤、临床使用操作流程的研究—济南华乐医疗器械有限公司
（本操作流程是济南华乐医疗QLY—E2\E3\E4型中药熏蒸床、中药汽疗仪、中药熏蒸舱快速安装使用方法及临床使用操作流程，并不能代替说明书使用；使用前请反复阅读说明书，未尽事宜以说明书为准）
一、中药熏蒸床的安放、检查和接地线方法、步骤：
1、请选择合适的安装位置，安放好中药熏蒸床或中药熏蒸舱或中药汽疗仪；
2、把中药熏蒸床行走轮刹车锁住；

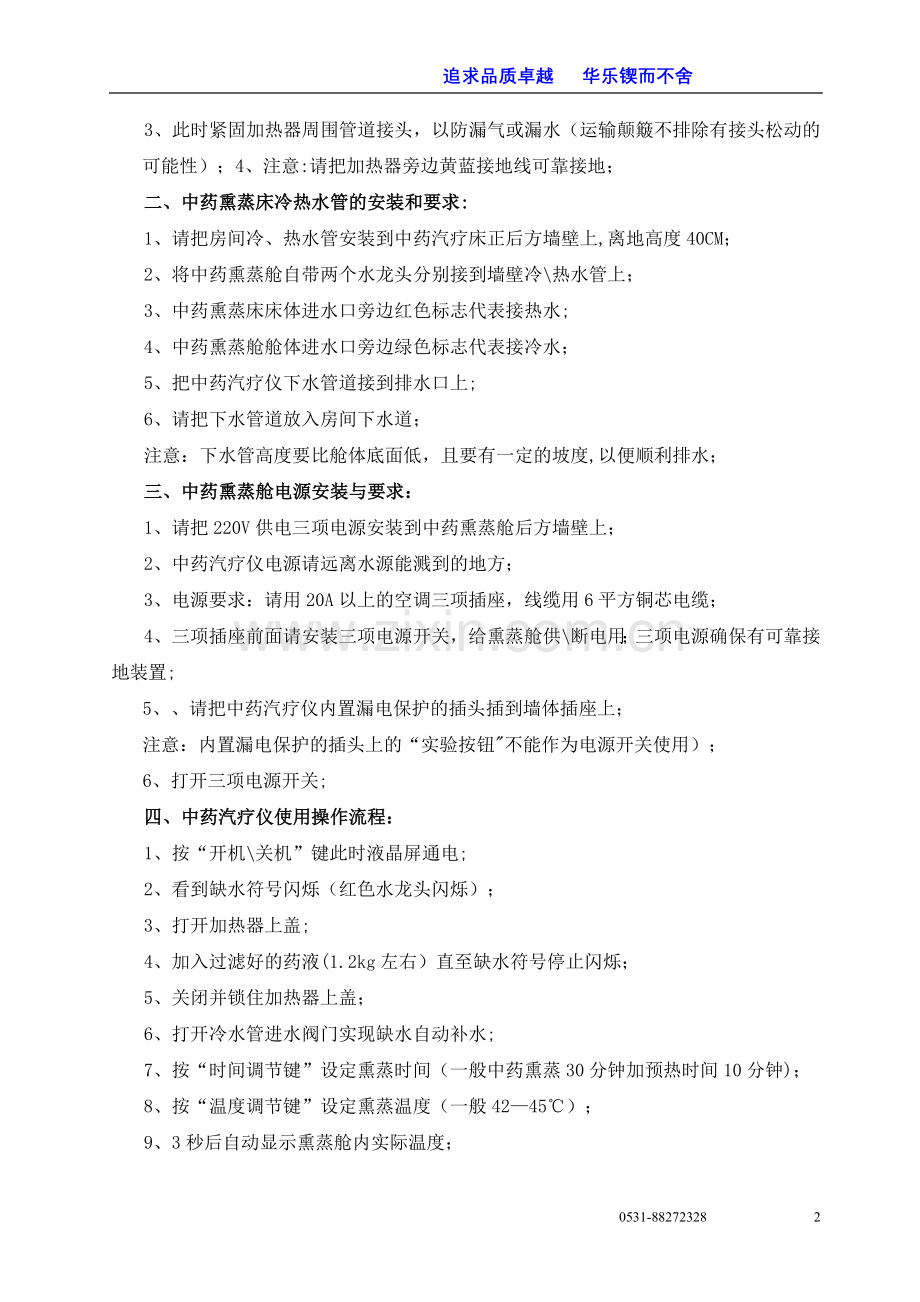

3、此时紧固加热器周围管道接头，以防漏气或漏水（运输颠簸不排除有接头松动的可能性）；4、注意:请把加热器旁边黄蓝接地线可靠接地；
二、中药熏蒸床冷热水管的安装和要求:
1、请把房间冷、热水管安装到中药汽疗床正后方墙壁上,离地高度40CM；
2、将中药熏蒸舱自带两个水龙头分别接到墙壁冷\热水管上；
3、中药熏蒸床床体进水口旁边红色标志代表接热水;
4、中药熏蒸舱舱体进水口旁边绿色标志代表接冷水；
5、把中药汽疗仪下水管道接到排水口上;
6、请把下水管道放入房间下水道；
注意：下水管高度要比舱体底面低，且要有一定的坡度,以便顺利排水；
三、中药熏蒸舱电源安装与要求：
1、请把220V供电三项电源安装到中药熏蒸舱后方墙壁上；
2、中药汽疗仪电源请远离水源能溅到的地方；
3、电源要求：请用20A以上的空调三项插座，线缆用6平方铜芯电缆；
4、三项插座前面请安装三项电源开关，给熏蒸舱供\断电用；三项电源确保有可靠接地装置;
5、、请把中药汽疗仪内置漏电保护的插头插到墙体插座上；
注意：内置漏电保护的插头上的“实验按钮"不能作为电源开关使用）；
6、打开三项电源开关;
四、中药汽疗仪使用操作流程：
1、按“开机\关机”键此时液晶屏通电;
2、看到缺水符号闪烁（红色水龙头闪烁）；
3、打开加热器上盖;
4、加入过滤好的药液(1.2kg左右）直至缺水符号停止闪烁；
5、关闭并锁住加热器上盖；
6、打开冷水管进水阀门实现缺水自动补水;
7、按“时间调节键”设定熏蒸时间（一般中药熏蒸30分钟加预热时间10分钟)；
8、按“温度调节键”设定熏蒸温度（一般42—45℃）；
9、3秒后自动显示熏蒸舱内实际温度；
10、按“中药熏蒸”键,此时加热器开始加热;
11、当熏蒸舱内实际温度达到37℃左右时请患者进入舱内进行熏蒸；
12、当熏蒸舱内实际温度高于设定温度1℃时，汽疗仪加热器停止加热；
13、当熏蒸舱内实际温度低于设定温度2℃时，加热器开始加热，反复运行直至达到熏蒸总治疗时间，中药熏蒸床将自动停止工作；
五、中药熏蒸床患者淋浴的使用操作方法：
1、中药熏蒸治疗完的患者如需对身体进行淋浴时、请打开热水器进水阀门（请预先调整好热水器出水温度，以免烫伤）；
2、按“手花洒"键，淋蓬头出水；
3、再按“手花洒”键，淋蓬头停止出水;
    4、治疗完成请患者出舱；
5、关闭中药熏蒸舱盖;
6、覆盖舱体头部圆孔；
7、按“臭氧灭菌”键，进行舱体消毒（一般15分钟)；
8、再按“臭氧灭菌”键，停止臭氧消毒;
六、中药熏蒸床、中药汽疗仪工作完成关闭操作流程：
1、先关闭进水冷、热阀门；
2、再按“开机\关机”键关机;
3、请等待1分钟，此时中药熏蒸舱自动打开排水阀门，将加热器里面的剩余液体自动排出；一分钟后再关闭三相电源总开关，本次治疗结束;
七、中药熏蒸舱、中药熏蒸舱、中药汽疗仪控制面板图解：
八、主要技术参数：
电源电压
AC220V/50Hz
额定功率
1500W
可控熏蒸温度范围
30℃～60℃(可调）
可控熏蒸时间范围
1min～70min（可调）
最大承载
135Kg
净重
89Kg
外形尺寸
1550×750×1215mm
舱体材料
压克力板材
款式
封闭半躺式
九、谢谢阁下使用我公司生产的中药熏蒸系列产品！如使用过程中遇到有问题敬请致电公司售后服务部！
济南华乐医疗器械有限公司友情提示
2011年5月3日
