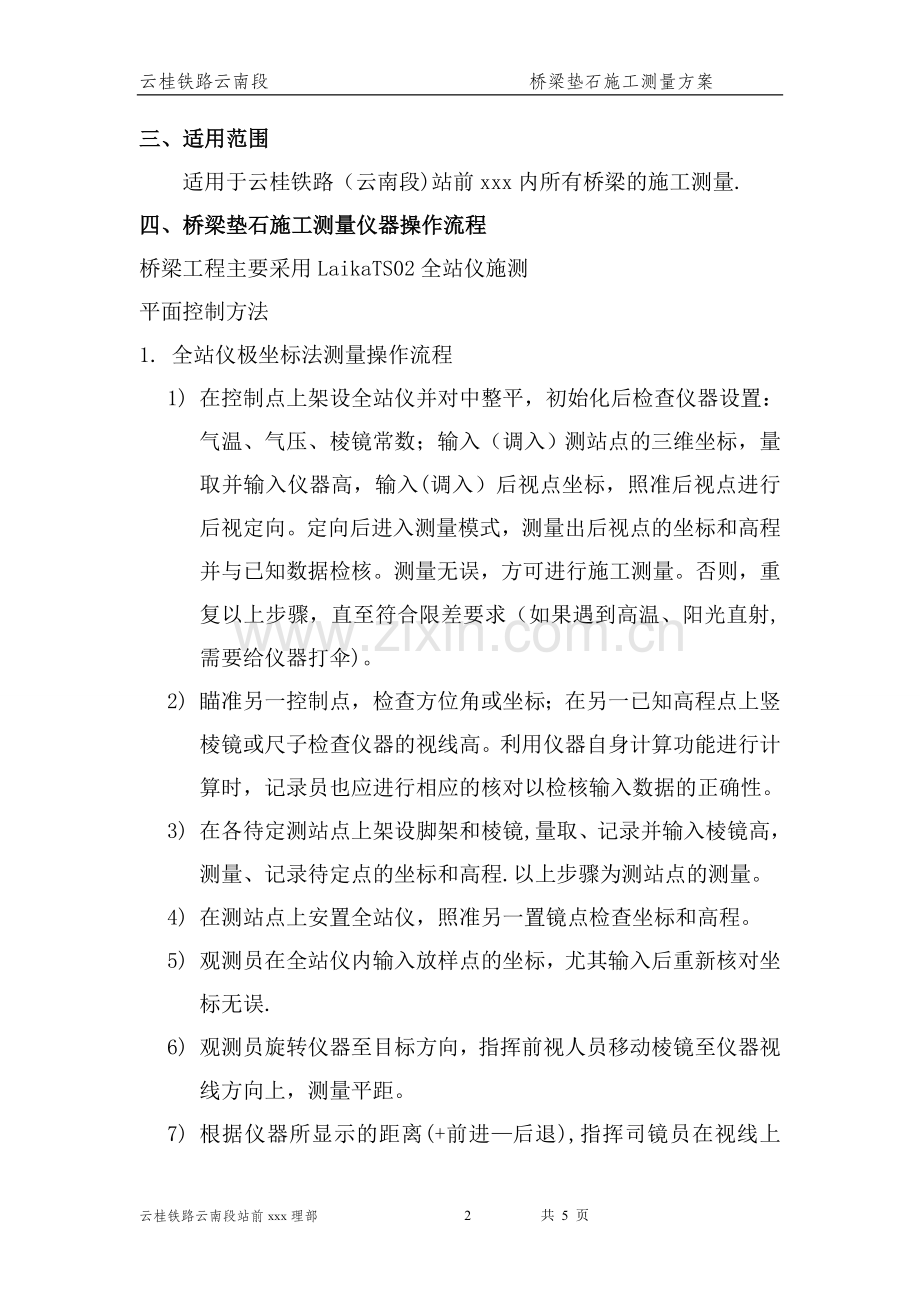

云桂铁路云南段 桥梁垫石施工测量方案目录一、工程概况1二、编制依据1三、适用范围3四、桥梁垫石施工测量仪器操作流程3五、桥梁垫石测量放样内容5六、测量仪器的配置6七、附表施工测量放样记录表桥梁垫石施工测量方案一、 工程概况Xxx二、编制依据1. 高速铁路工程测量规范（TB 10601-2009）2. 铁路工程测量规范(TB 101012009）3. 全球定位系统(GPS）测量规范(GB/T 183142009）4。 国家三角测量规范（GB/T 17942-2000)5 新建云桂铁路云桂线（云南段）站前七标段联络线精测网复测报告3. 新建云桂铁路（云南段）站前xxx桥梁设计施工图.三、适用范围适用于云桂铁路（云南段)站前xxx内所有桥梁的施工测量.四、桥梁垫石施工测量仪器操作流程桥梁工程主要采用LaikaTS02全站仪施测平面控制方法1. 全站仪极坐标法测量操作流程1) 在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入(调入）后视点坐标，照准后视点进行后视定向。定向后进入测量模式，测量出后视点的坐标和高程并与已知数据检核。测量无误，方可进行施工测量。否则，重复以上步骤，直至符合限差要求（如果遇到高温、阳光直射,需要给仪器打伞)。2) 瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功能进行计算时，记录员也应进行相应的核对以检核输入数据的正确性。3) 在各待定测站点上架设脚架和棱镜,量取、记录并输入棱镜高，测量、记录待定点的坐标和高程.以上步骤为测站点的测量。4) 在测站点上安置全站仪，照准另一置镜点检查坐标和高程。5) 观测员在全站仪内输入放样点的坐标，尤其输入后重新核对坐标无误.6) 观测员旋转仪器至目标方向，指挥前视人员移动棱镜至仪器视线方向上，测量平距。7) 根据仪器所显示的距离(+前进后退),指挥司镜员在视线上前进或后退.8) 重复过程7，直到达到目标位置。9) 检查仪器的水平角值，棱镜气泡严格居中（必要时架设三脚架），再测量一次，若D小于限差要求,则可精确标定点位。10) 测量并记录现场放样点的坐标和高程，与理论坐标比较检核.确认无误后在标志旁加注记。11) 重复610的过程，放样出该测站上的所有待放样点.12) 如果一站不能放样出所有待放样点，可以在另一测站点上设站继续放样,但开始放样前还须检测已放出的23个点位，其差值应不大于放样点的允许偏差。13) 全部放样点放样完毕后，随机抽检规定数量的放样点并记录，其差值应不大于放样点的允许偏差值.14) 作业结束后，观测员检查记录计算资料并签字.15) 测量放样负责人逐一将标注数据与记录结果比对，同时检查点位间的几何尺寸关系及与有关结构边线的相对关系尺寸并记录，以验证标注数据和所放样点位无误。16) 确认准确无误后，经测量监理确认后再以书面技术交底交予现场技术员。17) 放样完成后，必须进行测量双检制度。放样流程示意图高程控制方法1. 把高程引至墩顶做成水准标。1)墩(台)顶水准标高程测量精度应与施工高程控制网复测精度相同。2）由地面水准点传递高程至墩顶时，应以水准仪测读接高，并用悬挂钢尺复核.当高差较大不易传递时,可用光电测距三角高程测量方法往返测定，并用悬挂钢卷尺复核.标石点可采用硬性水泥钉或者刻画十字。3)全桥基本水准点与墩顶水准标高程应直接逐跨联测12次，实现全桥贯通.五、桥梁垫石测量放样内容1. 支座垫石测量放样1) 在支座施工前,必须进行平面控制点、高程点的复测及墩顶高程复测，并要与相邻标段联测平面和高程控制点.2) 在墩顶测设出顶帽十字线,并用墨斗弹线标示。放出垫石角点，用硬性水泥钉标示出点位，喷红油漆保护。支座垫石顶面高程可通过各墩顶水准标志高程测设。3) 采用全站仪（徕卡TS02）极坐标法测量放出支座垫石的平面位置，采用棱镜支架杆,平面测量误差要小于3mm。并使用全站仪或钢尺复核相邻支座垫石的间距；支座垫石顶部高程使用精密水准测量法控制，将平整度相对误差控制在2 mm以内。确认准确无误后，经测量监理确认后再以书面技术交底交予现场技术员。放样点位平面示意图测量限差要求项目限差（mm）墩身垂直度10梁一端两支承垫石顶面高程差4支承垫石顶面平整度2平面测量误差要3六、测量仪器的配置根据云桂铁路七标的施工部署，为保证施工进度的需要,本管段已投入测量仪器如下：测量仪器（一）仪器名称规格型号数量（台)测角精度（”)测距精度生产厂家全站仪TS0222（1+1。5ppm）瑞士Leica测量仪器（二）仪器名称规格型号数量 (台）测量精度（每km偶然中误差 mm/km) 自动安平水准仪DSZ242mm / km电子水准仪DNA0310。3mm / km七、附表云桂铁路云南段站前xxx理部 5 共 5 页
