安全防护监理细则.doc

广西南宁凤凰宾馆改扩建项目(一期）工程
安全防护监理细则
编制：
审批：
广西桂新监理咨询有限责任公司
年月 日

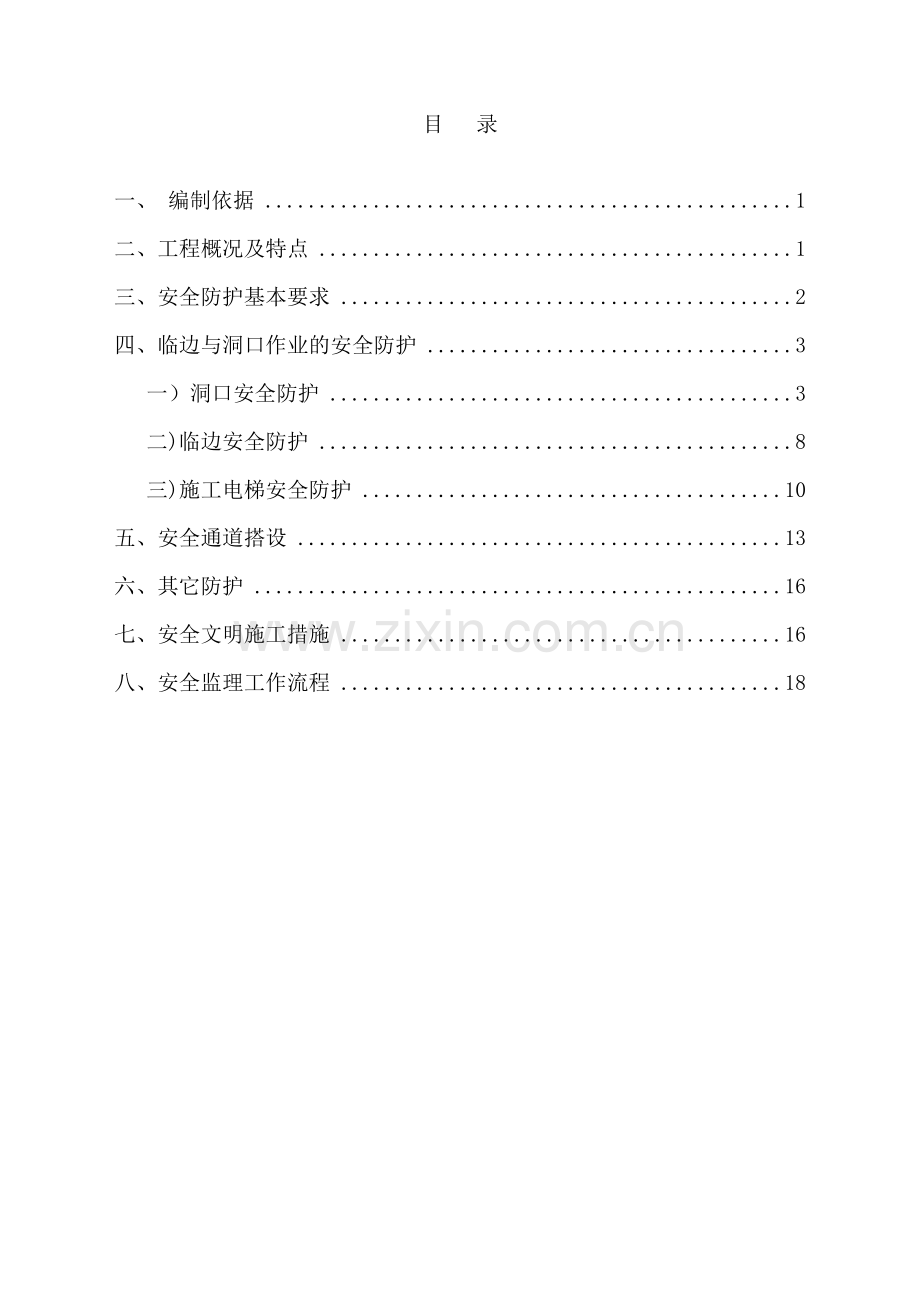

目 录

一、 编制依据 1
二、工程概况及特点 1
三、安全防护基本要求 2
四、临边与洞口作业的安全防护 3
一）洞口安全防护 3
二)临边安全防护 8
三)施工电梯安全防护 10
五、安全通道搭设 13
六、其它防护 16
七、安全文明施工措施 16
八、安全监理工作流程 18

一、 编制依据
1广西壮族自治区建筑科学研究设计院设计的《广西南宁凤凰宾馆改扩建项目（一期)工程施工图纸》；
2《广西南宁凤凰宾馆改扩建项目(一期）工程施工组织设计》；
3《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011；
4《工程建设标准强制性条文》（房屋建筑部分2009年版）;
5《建筑施工安全管理手册》(一、二）；
6《建筑施工手册》（第五版）；
7《建筑施工安全检查标准》（JGJ 59—2011）；
8《建筑施工高处作业安全技术规范》JGJ80-91
9。 !4!Y～7sI"\ 999 999现行国家相关法律法规
10现场情况、施工管理经验和技术装备状况以及企业技术经济情况。
11质量、工期、安全文明施工、CI目标、环境保护目标及服务承诺
12南宁市地方标准
13总监审批的总包的安全防护方案
二、工程概况及特点
1 工程概况
工程名称
广西南宁凤凰宾馆改扩建项目（一期）工程
建设地点
广西南宁市朝阳路63号
建设单位
广西南宁凤凰宾馆
设计单位
广西壮族自治区建筑科学研究设计院
监理单位
广西桂新监理咨询有限责任公司
总包施工单位
广西城建建设集团有限公司
本工程为广西南宁凤凰宾馆改扩建项目（一期）工程，位于南宁市朝阳路63号,地下2层，地上27层,其中地下建筑面积7482。44平米,总建筑面积55104.33平米。建筑高度99。65米,框架剪力墙结构.设计使用年限为50年，抗震设防烈度为6度，建设类别为一类建筑，耐火等级为一级，屋面防水等级为I级。
本方案主要针对本工程高处防坠落及安全防护编制。主体结构为框剪结构，地下2层，地上27层。
本工程外架总高度约为105米（不包含地下室,地下室为落地脚手架)，钢管落地架、悬挑架等类型.
2 工程特点：
1）安全施工：本工程临边建筑多、基坑范围大、深度大、施工难度高，为高层建筑，外架搭设及安全防护、高空吊物料等的安全隐患多,容易发生安全事故，为确保安全施工，对高险作业我们专门制定了专项安全施工方案；
2）工期紧：施工全面展开,投入的周转材料多，材料周转、交叉作业多、安全施工都是一个很大的挑战。
三、安全防护基本要求
1 现场入口处、脚手架、出入通道、楼梯口、电梯井口、孔洞边及基坑边沿等部位，需设置明显的安全警示标志.
2高处作业中的安全标志、工具、仪表、电气设施和各种设备,必须在施工前加以检查，确认其完好，方能投入使用.
3 攀登和悬空高处作业人员以及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗，幷必须定期进行体格检查.
4 施工中对高处作业的安全技术设施,发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。
5 施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。高处作业中所用的物料，均应堆放平稳，不得防碍通行和装卸。工具应随手放入工具袋；作业中的走道、通道板和登高用具，应随时清扫干净;拆卸下的物件及余料和废料均应及时清理运走,不得任意乱置或向下丢弃.传递物件禁止抛掷。
6因作业必须临时拆除或变动安全防护设施时,必须经项目项目安、技术等部门同意并采取相应可靠措施，作业后应立即恢复原安全防护设施。
7现场使用的安全帽、安全带和安全网等防护用品性能合格，密目式安全网必须是经市建委备案的合格产品.
8 现场作业人员必须按规范要求正确佩带安全帽、安全带。
9对“三宝”的使用、管理和“四口”、“五边”的防护设施应按《建筑施工安全检查标准》JGJ 59—2011相应条款进行检查验收。
10总、分包单位(包括建设方直接分包单位）之间应根据工序、进度的实际情况作好对防护设施的检查、验收、移交、管理等工作，以明确义务、划分责任、加强管理。
四、临边与洞口作业的安全防护
现场楼梯口、电梯井口、楼板预留洞口、楼层临边、通道口、基坑边及所有高度超过2米的临边均需进行严密的防护。
一)洞口安全防护
1。预留洞口安全防护:
所有预留洞口,均采用模板盖板封闭,盖板上表面刷红白相间警戒色和黑色“严禁挪移"字样。平面如下俯视图示.不同大小洞口封闭方法具体如下:
1) 楼板、屋面和平台等面上短边尺寸＜500mm的预留洞口，必须用坚实的盖板盖住洞口,盖板须保持四周搁置均衡,并应钉在盖板上的木枋顶紧洞口边框,防止盖板移位。
测量放线孔常用时，也可采用定盒子方法固定，盒子套入防线孔，周边高出结构面300高,四周采用木枋与放线盒模板钉牢.拆除模板层、作业层、清理层采用盖板封闭,非作业时可不做盖板，即方便测量放线，又防止小构件及垃圾等的从放线孔坠落。
放线孔洞口防护
2） 500mm＜楼板、屋面和平台等面上短边尺寸＜1500mm的预留洞口,采用50*100木枋中到中＠300平放置于洞孔，木枋每边放置在结构部位上不小于250，上部订坚实的盖板盖住洞口，且四周必须由木枋与盖板形成封闭(或四周采用模板封闭),盖板须保持四周搁置均衡，并应钉在盖板上的木枋顶紧洞口边框，防止盖板移位。盖板面积四周均按照俯视图刷红白相间油漆。
平面洞口防护(＞500mm)剖面示意图 平面洞口防护(＞500mm）示意图
3)边长1500mm以上的洞口,四周用钢管搭设三道防护栏杆,第一道栏杆距楼面1200mm,第二道栏杆距楼面600mm，第三道栏杆距楼面100mm,立杆高度1300mm；洞口尺寸不大于2m时，中间设一道立杆；洞口尺寸大于2m时，立杆间距不大于1。2m；主体结构施工阶段，洞口采用钢管、模板和木枋封闭,封闭方法同2)中所述;安装及装修阶段，如硬封闭必须拆除时，方可拆除洞口硬封闭改用采用水平安全网封闭。
2、电梯井(管道井）口安全防护
本工程电梯洞口采用钢筋等材料制作可周转、能重复使用的电梯井口防护门。电梯井口安装1500mm高工具式防护门，本工程电梯门洞宽为1100mm，电梯防护门每边宽出门洞150mm，防护门底部安装200高模板踢脚板.防护门和踢脚板刷红白相间警戒色。电梯井内水平防护采用在每层井道内均搭设钢管平台并采用废旧模板和安全兜网设置安全硬封闭，防止东西和人员坠落。电梯防护及做法如下图所示：
电梯井道防护门做法大样
电梯井道防护门现场照片
二）临边安全防护
1、基坑边安全防护
基坑及地下室施工阶段基坑临边防护采用钢管搭设防护栏杆，防护栏杆底部采用钢板及膨胀螺栓固定，防护栏杆设置三道横杆，下道离地200mm，中道居中，上到栏杆离地1200mm.防护栏杆内侧满挂密目安全网，防护外侧设置200mm高踢脚板。防护栏杆和踢脚板刷红白相间安全警戒色。基坑顶部应有组织排水。照明不到位是应在基坑周边设置夜间警示灯.如下图示：
2、楼层边、阳台边、屋面边安全防护
1)楼层边、阳台边、屋面边防护栏杆采用钢管搭设;防护采用三道栏杆形式，
2）第一道栏杆高度1200mm,第二道高度600mm,第三道高度150mm，立杆间距不大于2000mm。防护内侧满挂密目安全网，下设200高踢脚板；
3）防护栏杆及踢脚板刷红白相间安全警戒色;
4）坡度大于1：2.2的屋面，防护栏杆上离防护面高度不低于1500mm，并增设一道横杆,满挂密目安全网；
5）在防护栏杆和密目安全网内侧悬挂提示牌,面向楼内，且每面临边至少挂两个.
3、楼梯边安全防护
1）分层施工的楼梯口和梯段边，必须安装临时防护栏杆和踢脚板。
2）防护栏杆设置三道,间距如下图，立杆高度1300，立杆间距不大于2000mm.楼梯边设宽度不小于200,厚度不小于25的踢脚板；
3)防护栏杆及踢脚板刷红白相间安全警戒色；
4)独立楼梯，若两边均无有效遮挡，则两边均应设置防护栏杆和踢脚板；
5)每层楼梯位置均应设置照明灯具，照明灯具设置应规范.
三)施工电梯安全防护
1、本工程施工情况及防护情况简述：
地下室、裙楼及底部塔楼施工阶段,均按照脚手架方案、安全防护标准图集及本方案要求做好洞口、临边、基坑及作业周边等的防护。待塔楼开始砌筑施工时，因考虑塔楼上部施工，其周边、裙楼及地下室均有作业同时进行或人行通道及材料的运输等，存在交叉作业较多。塔楼周转材料的转运，卸料平台的安装，施工通道的防护及安全施工是一个很大的挑战。做好防护设施为一关键控制环节。裙楼范围内，该侧不搭设防护施工通道。但应在三层屋面板位置搭设防护棚及防护栏杆；施工电梯采用型钢或钢管搭设双层硬封闭防护棚作为施工通道.其余塔楼在转换层位置搭设钢管悬挑硬防护,上部搭设悬挑钢管软防护。搭设方法详防护棚搭设。
2、施工电梯位置防护、安全通道防护
施工电梯楼的防护分为裙楼内防护、裙楼屋面防护和无裙楼电梯防护，梯笼周边2。5米范围内应设置防护栏杆，防护栏杆刷红白相间安全警戒色。无裙楼时，首层电梯入口搭设安全通道防护棚及电梯位置的防护栏杆;电梯位于裙楼范围内，可不搭设安全通道防护棚,但应在一、二、三层板电梯洞口位置搭设防护栏杆；电梯位于裙楼屋面时,应在屋面电梯入口位置搭设安全通道防护棚及防护栏杆;留设电梯笼运行通道外，其余均按照洞口防护要求做防护,且在运行洞口边设置300高挡脚板，刷红白相间油漆。其余均按照＞1。5m洞口防护要求做防护，且在中部留设洞口周边也设置300高挡脚板，刷红白相间油漆。
卸料平台、外架等防护详见专项施工方案;有关悬挑防护棚专项方案，位置做法另详.
五、安全通道搭设
本工程在人行通道入口、施工电梯入口等位置均设置安全通道，搭设安全通道防护棚，采用钢管扣件搭设。防护棚根据各部位建筑物坠落半径确定。搭设高度为3。5m～4.5m防护棚采用双层顶棚形式，顶层满铺50mm厚脚手板，两层板间距离为700mm。双层顶棚搭设时应采用钢管搭设成桁架形式,保证顶棚刚度。防护棚两侧搭设剪刀撑并满挂绿色密目安全网；防护棚两侧应搭设钢管立柱。并设置安全通道等标语。如下图所示。
根据现场场地及施工情况，如受位置等影响,不采用钢管搭设防护棚，可制作定型防护棚安全通道，根据现场实际情况确定。
基坑施工、低层建筑、及施工电梯未达楼层均需搭设斜道，以便作业人员上下通行.斜道应满铺脚手板，脚手板应设置防滑条，防滑条采用宽50mm厚10mm模板条设置，间距300mm；上下人斜道宽度不小于1米,立杆间距不大于1200mm，坡度值采用1:6。斜道两侧应设置踢脚板和双道防护栏杆，上道栏杆高度1200mm，中间栏杆居中设置.踢脚板高度200mm,栏杆和踢脚板表面刷红白相间警示色.斜道两侧挂密目安全网封闭,斜道的侧立面应设置剪刀撑。如下图示：
六、其它防护
外脚手架安全防护、卸料平台安全防护等严格按照专项施工方案执行。现场用电、设备及加工棚等严格按照局及深圳公司标准化图集进行防护.所有进场人员做好教育，所有人员做好自我的防护，作业人员配备相应的防护装置。
对现场各主要通道口及危险部位均按照标准化图集张贴标语及警示牌.
七、安全文明施工措施
根据施工现场的特殊性,结合公司职业健康安全管理手册、程序文件,本工程施工时力争做好各洞口、临边、施工电梯等安全防护到位,架设作业安全防护、洞电、机加工、架体模板安全防护、基础设施安全防护和消防安全等安全防护到位.同时对施工人员应做到:进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟、进入施工现场的人员要爱护场内的各种绿化设施和标识牌,不得践踏草坪、损坏花草树木、随意拆除和移动标识牌。严禁酗酒人员进入现场作业，施工操作时要求精力集中、禁止开玩笑和打闹。施工人员严禁凌空抛掷杆件、物料、扣件及其他，材料、工具用滑轮和绳索运输，不得乱扔。施工人员做到工完场清。各工序施工作业人员应严格按照专项施工方案、规范要求进行作业，保证自身及他人的安全。
八、安全监理工作流程。
1、申报程序
申报
同意
整改后申报
不同意
施工总包方
项目监理组
建设方
实 施

2、存在不安全因素、事故苗子、违规与不文明施工现象的处理程序

对违规施工及存在隐患的，发出整改指令
口头提出
立即整改
同意
安全监理情况严重
报告
拒不整改
不同意
下达工程暂停令
报告
总 监
项目监理组
继续施工
施工总包安全负责人
施工总包项目经理
建设方
整 改
总包复验合格
监 理
继续施工
受监安监站
报告
建设单位

广西桂新监理咨询有限责任公司
7
