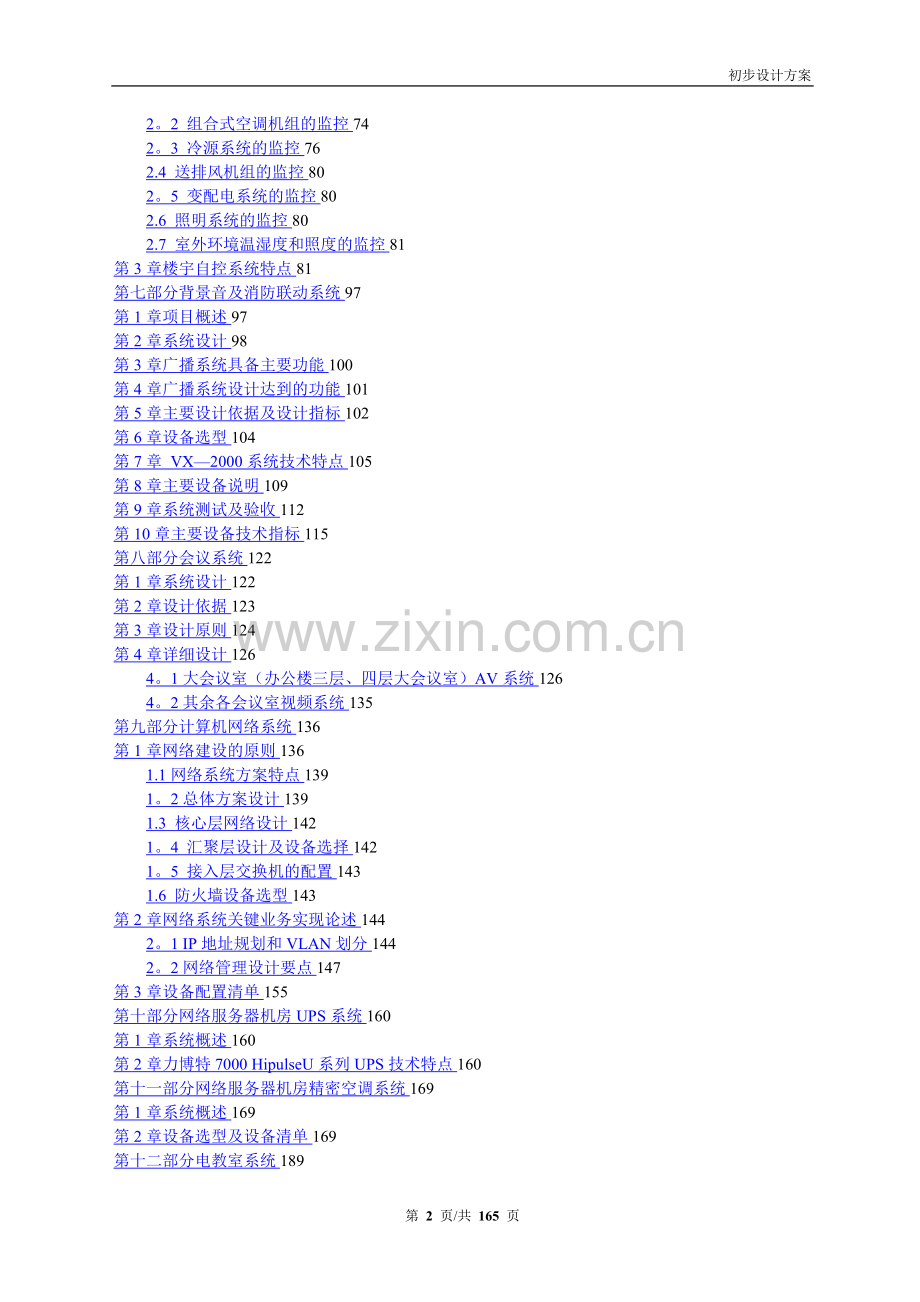

弱电项目投标技术方案.doc_第2页
第2页 / 共165页
弱电项目投标技术方案.doc_第3页
第3页 / 共165页
弱电项目投标技术方案.doc_第4页
第4页 / 共165页
弱电项目投标技术方案.doc_第5页
第5页 / 共165页
点击查看更多>>
资源描述

1、初步设计方案目 录第一部分技术方案综合说明4第1章概述4第2章设计原则及依据4第二部分综合布线系统6第1章综合布线系统设计方案说明7第2章系统总体技术方案112.5 工作区子系统的设计152.6 水平子系统的设计152.7 垂直水平子系统的设计162.8 主干布线设计162.9 管理子系统的设计172。10 配线间子系统的设计17第3章施工保障19第4章售后服务与保修20第三部分安防监控系统21第1章设计说明21第2章前端监控点22第3章集中监控系统的规划:25第4章总体详细设计:26第四部分一卡通集成系统39第1章系统集成功能概括39A.消费管理系统39B。考勤系统39C。图书馆管理39D。

2、门禁系统39E。巡更系统40F.停车场管理系统40I。会议签到管理系统40J.二代身份证访客系统40第2章系统设计40第3章系统说明41第4章功能设计434.1 IC卡消费管理系统434。2 IC卡园区管理系统454。3 IC卡安全出入管理系统48第五部分有线电视系统62第1章系统概述62第2章设计方案63第3章系统设备及器材参数65第六部分楼宇自控系统69第1章楼宇自控方案描述69第2章监控内容702.1 新风机组的监控722。2 组合式空调机组的监控742。3 冷源系统的监控762.4 送排风机组的监控802。5 变配电系统的监控802.6 照明系统的监控802.7 室外环境温湿度和照度的

3、监控81第3章楼宇自控系统特点81第七部分背景音及消防联动系统97第1章项目概述97第2章系统设计98第3章广播系统具备主要功能100第4章广播系统设计达到的功能101第5章主要设计依据及设计指标102第6章设备选型104第7章 VX2000系统技术特点105第8章主要设备说明109第9章系统测试及验收112第10章主要设备技术指标115第八部分会议系统122第1章系统设计122第2章设计依据123第3章设计原则124第4章详细设计1264。1大会议室(办公楼三层、四层大会议室)AV系统1264。2其余各会议室视频系统135第九部分计算机网络系统136第1章网络建设的原则1361.1网络系统方

4、案特点1391。2总体方案设计1391.3 核心层网络设计1421。4 汇聚层设计及设备选择1421。5 接入层交换机的配置1431.6 防火墙设备选型143第2章网络系统关键业务实现论述1442。1 IP地址规划和VLAN划分1442。2网络管理设计要点147第3章设备配置清单155第十部分网络服务器机房UPS系统160第1章系统概述160第2章力博特7000 HipulseU系列UPS技术特点160第十一部分网络服务器机房精密空调系统169第1章系统概述169第2章设备选型及设备清单169第十二部分电教室系统189第1章系统概述189第2章主页语音教室设备选型190第一部分 技术方案综合说

5、明第1章 概述本技术文件是由本公司应*北京研究院的邀请,根据甲方下发的平面图纸及相关资料做出的的初步设计方案。*北京研究院需求概况:*北京研究院的弱电系统主要涉及建筑物有:办公楼、信息楼、综合楼、公寓楼、餐厅;涉及的系统有:智能楼宇自控系统、背景音及消防联动控制系统、综合布线系统、会议系统、机房工程(空调、UPS、机房综合布线)、计算机网络系统、有线电视系统、安防监控系统、一卡通管理系统(门禁、停车场、售饭及灵活消费系统、访客系统等)、电话交换机通讯、语音教室等系统。第2章 设计原则及依据我公司在进行*北京研究院弱电工程方案设计时遵循了以下设计原则:可用性;系统满足工程需要,技术商应符合先进技

6、术的发展趋势,在体现大楼整体特色的同时注意系统配置的经济效益。经济性:系统配置应满足性能价格比在各种同类系统和条件下达到最优,并充分考虑系统运行的运行成本,并使之达到最小化。先进性:主要系统应达到先进水平,例如中央集成管理系统等。成熟性;主要系统要求技术成熟,产品使用良好。开放性:系统配置应遵循开放性原则,各系统应提供国际标准的软件、硬件、操作系统和数据库管理系统等诸多方面的接口与工具,使系统具备良好的灵活性、兼容性和可移植性。安全性:智能系统必须具有极高的安全性、可靠性和容错性.系统在设计时遵循以下技术标准及规范:l 智能建筑设计标准(GB/T 503142006)l 综合布线系统工程设计规

7、范(GB 50311-2007)l 综合布线系统工程验收规范GB 503122007l 安全防范工程技术规范GB 503482004l 视频安防监控系统工程设计规范GB 503952007l 入侵报警系统工程设计规范GB 50394-2007l 出入口控制系统工程设计规范GB 503962007l 有线电视系统工程技术规范(GB 50200-94)l 采暖通风与空气调节设计规范(GB 500192003)l 供配电系统设计规范(GB 5005295)l 民用建筑电气设计规范(JGJ/T 1692)l 电气装置安装工程接地装置施工及验收规范(GB 501692006)l 厅堂扩声系统设计规范(G

8、B 503712006)l 厅堂混响时间测量方法(GBJ 7684)l 演出场所扩声系统的声学特性指标WH/T 18-2003)l 声学语言清晰度测试方法(GB/T 15508 1995)l 剧场建筑设计规范(JGJ572000/J67200)l 电视演播室灯光系统设计规范(GB7000.15-2000)l 舞台灯光、电视、电影及摄影场所(室内外)用灯具安全要求(GYS 50452006)l 电气装置安装工程电气照明装置施工及验收规范(GB5025996)l 声学设计及测量规范(JGI/T 7-97)施工、验收、及评定遵循以下标准:l 智能建筑工程质量验收规范(GB503392003)l 电器

9、装置安装工程电缆线路施工及验收规范(GB50168-92)l 电器装置安装工程接地装置施工及验收规范(GB5016992)l 建筑与建筑群综合布线系统工程施工及验收规范(GB/T50312-2000)l 非屏蔽双绞线端到端系统性能测试(EIA/TIA-TSB67)l 智能建筑弱电工程设计施工图集(上、下)(897X700)l 线槽配线安装(96SD181)l 共用天线电视系统安装图(88sx666)l 建筑安装工程施工图集(3)(电气工程)中国建筑工业出版社l 建筑安装工程施工图集(6)(电气工程)中国建筑工业出版社l 建设工程质量管理条例国务院(2000)279号令l 建筑安装工程质量检验评

10、定统一标准(GBJ300-88)l 建筑电气安装工程质量检验评定标准(GBJ30388)l 工业安装工程质量检验评定统一标准(GB50252-92)l 自动化仪表工程质量检验评定标准(GBJ13190)l 建设工程监理规范(GB50319-2000)l 科学技术档案案卷构成的一般规定(GB/T1182289)l 建筑工程技术资料整编评定统一规定l 技术制图复制图的折叠方法(GB10609-89)第二部分 综合布线系统为使*北京研究院弱电工程具备智能化的信息管理渠道,我公司认真分析了*北京研究院弱电工程需求,并以此为基本依据,结合实际需要,为业主策划、设计了这套*北京研究院弱电工程综合布线系统方

11、案。据综合布线设计标准和本次标书规定,本布线工程的施工范围为完成网络机房和各层弱电竖井内的综合布线机柜及干线光纤、大对数电缆、垂直水平配线架等施工;所有信息点分布于办公楼、信息楼、综合楼、公寓楼、 餐厅;信息点布置原则:普通工位每个工位设一个双孔信息点(1个语言1个数据)、领导办公室设两个双孔信息点、公寓楼每个宿舍设两个数据信息点和1个语言信息点、其它房间根据需要设计。根据上述原则共有信息点4429个,整体综合布线系统采用六类产品设计,可以满足千兆到桌位的标准.同时为今后升级万兆网打下了良好基础.第1章 综合布线系统设计方案说明1。1 方案总体设计原则及目标:本项目的综合布线系统应保证*北京研

12、究院信息处理及通信达到目前世界先进水平,包括各种图像、数据、语音通讯及各种多媒体应用,而且面向未来,能使用户充分利用未来发展的高新技术。综合布线系统应该有完整性和灵活性,能适合未来发展需要。(1)布线系统首先具有高速和高宽带的传输能力,应能满足楼内的信息传输的需要,尤其是数据系统的高速数据传输的要求,并且能够适应现代和未来技术的发展。(2)布线系统应具备运行的高度可靠性,对于特别重要的网络部分,要采用冗余备份来保证线路的万无一失。(3)布线系统应具备运行的高度安全性,对于特别重要的内部网络部分,要采用屏蔽线缆来保证线路的安全性,防止数据传输时的泄密。(4)布线系统应能适应各种计算机网络体系结构

13、的需要.设备变迁时要有高度的灵活性、管理的方便性。(5)产品的通用性满足各种网络产品及通信系统的要求。(6)结构化布线系统中除去固定于建筑物内的水平线缆外,其余所有的接插件都是模块化的标准件,系统的扩充升级容易.(7)保护用户一次性投资,维护费用低。(8)综合布线系统采用光纤+铜缆的布线方案,采用星形拓扑结构。(9)综合布线使用的光纤、双绞线、大对数电缆、配线架、模块、面板、匹配器、接线箱、插接件等全部设备必须符合招标文件的要求.(10)综合布线水平系统所用的所有元器件级均须符合6类屏蔽标准。(11)提供20年以上产品质量保证及系统应用保证,同时提供系统匹配保证并保证零误码传输。(12)信息面

14、板上应有非易失性标志;配线架上要求有明显的非易失性标志,该标志能够包含所对应网点所在的位置信息.(13)所有标签必须采用电脑或打字机打印,色标必须符合EIATIA 606布线管理规范.(14)本工程结束后,除提供通常的文档和测试报告之外,还应当提供经招标人认可的第三方的channel(通道)测试报告。(15)语音垂直主干配线架要求采用19英寸机架型110配线架。(16)数据光纤垂直主干配线架要求采用19英寸机架型光纤配线架.1。2 设计范围l 工作区子系统 ;l 水平子系统 ;l 主干子系统 ;l 设备间子系统 ;l 进线间子系统 ;l 建筑群子系统。1。3 产品选型的考虑我公司从*北京研究院

15、弱电工程的使用功能和招标文件推荐的范围之内,本着技术先进、经济合理、维护管理方便并且留有可扩充余地的原则,综合筛选出国内在综合布线领域的著名制造商普天公司.普天的布线产品在国内都占据了较大的市场份额,以质量稳定、价格合理赢得了顾客较好的口碑。1。4 普天六类综合布线系统产品介绍NJA5。566。034六类信息模块系列模块化的设计的NJA5.566。034六类信息模块令其特别适合安装在通信标准机柜或信息插座接线盒内,设计特点包括:l 与固定的普天六类水平线缆配合时,有极好的电气特性.l 灵巧吻合地连接至K2系列插座面板,桌面安装盒及机柜式配线架上.l 可选选90度(垂直)或45度(斜角)安装方式

16、。l 多种颜色标签有助于快捷、准确及方便地安装。l 前侧面盖板可防止脏污,确保连接完全可靠。l 更宽的分线走道以便端按安装时更灵活,更方便。普天六类线缆普天6类系列电缆是六类综合布线系统用高性能8芯四对传输电缆,该电缆技术参数完全符合最新六类国际标准,电缆串扰、回损、阻抗和衰减性能优异.l 四对导线采用低密度聚乙烯十字芯架隔离.l 电缆绝缘护套采用高密度聚乙烯。l 所有电缆皆与普天公司的六类组件完全兼容.高性能的跳线系列l 普天跳线系列包括568A和568B接线方式的110RJ45快接式跳线,模块模块单对跳线,和1模块-模块四对等系列跳线,适用于可靠的数据传输且多变动的环境要求。l 经精心设计

17、及过硬的生产流程普天的各类快接跳线系列均有完美无缺的阴抗匹配性能,具有更小的反射信号及显著的传输性能改进.l 衰减指标大大超出跳线性能要求.l 尾部有弯曲张力疏导结构,确保长期重复使用的传输可靠性要求。FA308XVE普天六类配线架普天6类16/24位配线架结构新颖,拔插和理线更加方便,插座后采用IDC卡接方式,产品结构更加合理,大大提高了使用的可靠性和耐用性.l 普天六类配线架提供16/24/48位安装板,用户可依据实际使用情况装配相应数量的六类模块。安装板与模块化插座的嵌入式配线模块配合使用,小巧的模块化设计,实现高端接密度、具有高度灵活性.l 普天同时提供装配的16/24/48套件,采用

18、双面示名条,使得日后施工和管理更加简单方便。l 采用独特的平衡技术的6类8P8C和印制板,使得衰减、回损和近端、远端串扰方面的性能大大优于六类标准。l 配线架背部提供线缆固定架,固定线缆.序号型 号用 途1Fluke DSPSR系列智能型双绞线测试仪2Fluke FTK光纤测试工具包第2章 系统总体技术方案2。1 概述1、本工程为*北京研究院办公区办公楼,为满足语音、数据、图像等多重信息高速传递的要求,本设计采用六类标准综合化布线系统。2、依据相关设计规范,本工程综合布线系统按照增强配置的等级要求配置工作区,即:工作区的每个信息插座均能支持电话机、数据终端、计算机、及监视器等终端的设置和安装。

19、3、本工程水平布线一律采用六类四对非屏蔽双绞线,垂直布线的话音部分采用三类大对数电缆,数据干线采用光纤传输.4、水平布线系统的走线方式应综合考虑布线的灵活性、适应性、经济性等楼层水平电缆敷设的方式为:在吊顶内或地板内沿线槽明敷,沿墙、柱穿管暗埋引下或引上及沿底板垫层延伸。信息插座均暗装,底边距地0。3m(特殊标注者以除外)。要求所有线缆均采用难燃、低卤、低毒的电缆。网络机房设置在办公楼一层,数据光缆由网络中心引出,语音大对数电缆由通讯机房引出,管理间子系统根据需要设于各弱电间内。2。2 *综合布线系统规模本工程在办公楼、综合楼、信息楼、公寓及餐厅共有共有信息点4429个,其系统设计水平数据与语

20、音全部选用普天六类布线系统解决方案.整个布线系统选用星型结构,自插座至楼层弱电间配线架,最后通过数据/语音主干线缆统一连接至数据和语音机房,以便于集中式管理。在这个布线系统中,我们选用的是星形的物理结构.可以通过不同的适配器或网络设备构成不同的逻辑结构,既适合于电话系统的需求,也适合于计算机网络以及其它智能系统的要求。*北京研究院综合布线网络机房设在办公楼一层,数据光缆由网络中心引出,语音大对数电缆由通讯中心引出.同时每个工作区设置每个座位设一个双孔信息插座、领导办公室按2组信息点设置,从而组成*北京研究院的综合布线系统.根据*北京研究院的实际需求,其综合布线系统共设6个子系统,即工作区子系统

21、、水平布线子系统、主干子系统、设备间子系统、进线间子系统及建筑群子系统,以下分别详述这几个子系统的设计及设备选型。2。3 *综合布线系统信息点设置根据*北京研究院的弱电招标文件要求本系统信息点的分布见下图:公寓楼楼层管理间语音数据公寓1FIDF172137公寓2FIDF277149公寓3FIDF377150公寓4FIDF476152公寓5FIDF576152公寓6FIDF676152总计454892办公楼楼层管理间语音数据集团1F-1IDF12424集团2F1IDF23232集团3F-1IDF33232集团4F-#1IDF43636集团5F1IDF54141集团1F2IDF14343集团2F2

22、IDF25757集团3F-2IDF36767集团4F-#2IDF46868集团5F#2IDF54141总计441441信息楼楼层管理间语音数据信息楼1FIDF19393信息楼2FIDF2106106信息楼3FIDF3106106信息楼4FIDF4106106信息楼5FIDF5106106信息楼6FIDF6106106总计623623综合楼楼层管理间语音数据综合楼1FIDF13535综合楼2FIDF21515综合楼3FIDF3190190综合楼4FIDF4181181综合楼5FIDF57777综合楼6FIDF644总计5025022。4 *综合布线系统的结构目前在综合布线领域被广泛遵循的标准是E

23、IA/TIA-568B(六类标准),ISO/IEC11801,EN50173,我国的中国工程建设标准化委员会公布的国内综合布线的设计和施工规范。各布线系统器件生产厂家遵照此标准提供了自己的布线产品系列,在EIA/TIA-568中把综合布线系统分为六个子系统:工作区子系统水平子系统垂直干线子系统管理子系统设备间子系统建筑群主干子系统示意图如下:综合布线示意图本方案涉及到全部六个系统,其中:工作区子系统提供从水平子系统的信息插座到用户工作站设备之间的连接.它包括工作站连线(station mounting cord)、适配器和扩展线等。水平子系统的作用是将垂直干线子系统从楼层配线间延伸到用户工作区

24、.包括双绞线电缆、信息插座等。垂直干线子系统是实现各楼层配线间与主控机房之间的连接。管理子系统涉及到的是配线间,它把水平子系统和垂直干线子系统连在一起。通过它可以改变布线系统各子系统之间的连接关系,从而达到管理网络通信线路的目的.器件有端子板、配线架和跳线等。设备间子系统把管理子系统和网络设备联系起来。由设备间中的电缆、连接器和相关支撑硬件组成.2。5 工作区子系统的设计工作区布线仅指工作区的跳线、与机器连通的网卡、还有一些可能遇到的平衡设备,如视频适配器,RJ45TORS232等。由于其设备数量的不确定性,在综合布线标准中一般不列入讨论范围,但本次招标文件要求了跳线选择的比例,所以,本设计中

25、,按照要求进行配置.我方在此强调一点:用于计算机点的跳线有两种,即一种为普天提供的成品跳线,此种跳线为采用特殊工艺一次加工完成,跳线的每一芯由若干根细如毛发的铜丝组成,质地极其柔软,不会折损,长期使用不会影响数据的可靠传输.种类繁多的普天跳线2。6 水平子系统的设计水平布线的技术要求水平子系统采用符合TIA/EIA568B、ISO/IEC11801标准拟定的增强型6类UTP铜缆指标值的布线产品,铜缆信息点为全增强型6类配置。配线间内接线端口与信息插座之间均为点到点端接,任何改变布线系统的操作(如增减用户、用户地址改变等)都不影响整个系统的运行。水平布线路由本工程水平布线路由可详见招标文件中的弱

26、电平面图,其中详细标明了水平管槽的铺设方式、走向及尺寸。水平布线插座部分一般距地30CM摆放,最终通过水平垂直段线槽(管)、走廊地板下的主线槽等汇至相邻的配线间。基本的水平布线走线方式有暗敷和明设两种。参看下面的水平布线示意图:水平子系统示意图水平子系统的布线路由设计六类缆从吊顶内的线槽引出金属管,以埋入方式敷设到各个信息点。RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离,信息插座和电源插座的低边沿线距地板水平面30cm。2。7 垂直水平子系统的设计主干布线路由本工程楼内数据主干为4芯多模室内光纤、4芯单模室内光纤和3类对数据大对数电缆相组合,数据光纤和语音3类大对数线缆,经各楼层

27、配线间垂直预设的UTP电缆桥架和光纤桥架、汇至办公楼1层的网络机房和话务中心。同时在两端BIX配线架和光纤配线架上进行端接,配备快速跳线和光纤跳线,可以灵活的进行交叉连接和管理维护。2。8 主干布线设计在大厦竖井内按图纸设计安装金属线槽,线槽每隔两米与墙体固定,线槽内每隔两米设有线缆固定环,以固定垂直子系统的电缆,减轻线缆因受自身的重力影响而变形.主干布线子系统示意图主干布线器件部分主干布线容量及器件选型本工程布线数据主干主要选用普天4芯多模室内光缆,对应在楼层配线间和主控机房中使用24口架装光纤配线架,光纤连接选用普天的ST条形耦合器和ST现场免胶端接头.以上配置支持千兆应用。 而语音主干选

28、用的是普天的3类大对数电缆和相应的110配线架。2。9 管理子系统的设计建立完善的系统管理规划和标签系统。提供有效和简便的布线管理系统,帮助管理人员管理整个综合布线系统的材料用量、拓扑结构及线路走向安排.布线管理系统要提供良好的图形管理界面,以便管理人员可以快速发现故障位置,包括所有物理路线和所经设备。布线管理系统支持多种网络产品功能,允许多个管理人员操作.布线管理系统数据库的设计可以满足大楼现在及将来信息点的需要。2。10 配线间子系统的设计配线间设计*综合布线的主配线架(MDF)设在办公楼1层的网络机柜主机房内.同时分别在各楼宇的各层楼设置楼层弱电间并设置分配线架(IDF).线缆路由各层配

29、线间线缆一般从主干线槽进入相应机柜,在完成分组、上架、理线、绑扎后进行最后的线缆卡接,具体情况应根据现场施工要求灵活处理,但总体须保证线缆的安全和理线的整齐美观。配线架端接位置对照表配线架端接位置对照表直接提供了配线架与配线架之间、配线架与信息插座之间的对照关系。是工程施工安装和竣工维护必备文档,非常重要!一方面能指导正常的施工,协调任务分配,另一方面起到最终核对器件搭配是否合理的重要依据和日后管理维护的参考.接地各层配线间一定要有大厦提供的合格的接地端子.且机架/机柜等设备应用直径4mm4mm的铜线与之牢固连接。 配线间的环境要求鉴于本大厦各层配线间设计的比较合理,所以我们只对配线间的环境提

30、出如下建议:l 室内照明不低于150Lx.l 温度保持在1827摄氏度之间。l 湿度保持在3050之间。l 通风良好,清洁。l 每个电源插座的容量不小于3000W。l 设备间应安装符合法规要求的消防系统。耐火等级应符合现行国家标准高层民用建筑防火规范、建筑设计防火规范及计算站场地安全要求的规定。l 设备间的室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间内的装修应满足工艺要求,经济适用。若根据设备、环境要求需设活动地板时,活动地板应作防静电处理。l 配线间内不得存放易燃、易爆、易腐蚀的物品。l 提供合格的接地端子第3章 施工保障3.1 安全保障1.严格执行国家及当地有关安全生产规定

31、,加强对施工人员的安全教育,分施工部位向班组做好安全技术书面交底,并办理签字手续,要及时搞好新入场工人的安全教育,特殊工种必须持证上岗,严禁违章指挥,违章操作。2.本工程安全目标是死亡事故为零,重伤事故为零,轻伤事故控制在千分之三以下。3。安全管理的内业和外业工作必须达到安全生产的有关规定。4。认真执行安全技术交底制度、班前检查制度、特种作业人员年审制度、安全隐患否决制度.5。建立安全管理网络。3。2 电气安全技术措施1。施工现场和生产中使用的手持电动设备必须设置漏电保护装置。2.严禁拆改电气设备,任何人不得强令电工违章作业。3.3 施工现场安全技术措施1。施工组织设计中必须明确安全技术措施,

32、否则不得施工。2.凡进入现场必须戴好安全帽.3.4 文明施工1、文明施工总则文明施工是一个系统工程,贯穿于项目施工管理的始终。它是施工现场综合管理水平的体现,涉及项目每一个人员的生产、生活及工作环境。我公司按文明检查规定的内容管理文明施工。2、文明施工职责划分项目经理是施工管理的第一责任者,现场设置专职文明施工管理人员,负责施工范围内的现场文明施工的监督与检查。施工人员施工完毕后,须做到工完场清,保持现场清洁整齐.3、在施工人员中加强文明施工宣传,培养良好文明习惯,树立当代建筑工人文明形象。3。5 消防保卫1、贯彻以“以防为主,防消结合的消防方针,结合施工中的实际情况,加强领导,组织落实,建立

33、防火责任制。建立消防、保卫制度,确保施工安全。作好分包范围内施工现场平面管理,对易燃物品的存放要设管理专人负责保管,远离火源。2、工地成立防火领导小组,由项目经理任组长,安全员及责任工程师任组员。3、施工中的电气设施的安装、维修,均由正式电工负责。严禁私自拉照明线、点电炉,避免电气引起火灾事故.第4章 售后服务与保修4.1 售后服务系统培训培训地点:甲方现场培训时间:15天培训人员:甲方计算机及网络维护人员培训内容:布线系统概念。布线系统的结构、器件、文档.普天器件、工具的使用.布线系统的维护、管理、故障诊断。 售后保修在保修期内,由项目经理部设专人负责,与业主积极配合,发现问题及时进行处理,

34、并向业主报告.保修期内,我公司承诺将对工程进行定期回访,以后可应业主要求进行不定期回访.回访时与业主办理工程回访保修单,并将对工程回访保修记录进行收集、整理、建档,及时做程回工访工作总结,改进服务工作。 4。2 质量保证首先,我公司承接的综合布线系统,享受两级质保:厂商提供的质保普天布线系统的施工和设计人员均有相应的认证措施,其安装的产品与应用保证期高达20年之久。普天结构化网联解决方案的保证方案包括应用保证、链路/信道保证,产品质保和应用保证期从登记的普天安装之日起生效。普天公司将保证普天6类产品组成的端对端的链路传输系统,纳入产品质量保证及系统应用保证计划之中。我方提供的质保我公司在施工中

35、及竣工后,为业主提供至诚至善的服务,工程竣工后,工程保修期为一年。我公司坚持“承诺是金”的原则,在施工合同终止时,与业主签定工程保修合同,同时向业主提供建设工程质量修理通知书。4。3 竣工文档在竣工时,我们将向甲方提供如下文档:线路测试报告这是由电缆测试仪生成的测试报告传到计算机中整理出来的.布线系统管理文档此文档描述交付的布线系统的结构、所有各配线架的电缆标号图.布线系统竣工平面图此图纸描述综合布线系统最终的线槽路线及信息点最终的分布状态、编号.布线系统用户手册此文档讲解布线系统器件、工具、管理维护方法和故障诊断方法。第三部分安防监控系统第1章 设计说明闭路电视监控系统按照分为前端设备和中心

36、设备进行详细设计。监控系统采用矩阵控制数字存储方式,便于今后监控图像的保管需要。电视监控系统设备由前端部分、控制部分、显示部分、记录部分等组成.闭路电视监控系统的视频信号由前端摄像机直接送至安全防范监控室,共计141路(含4个室外周界监控点),接入视频分配器分为两路,一路接入视频切换矩阵,通过操作主控键盘或图形控制软件,实现矩阵的通用巡视切换或成组同步切换功能;另一路接入硬盘录像机的输入端,硬盘录像机记录全部视频输入信号,以多画面分割(16画面、4画面等)或单画面型式通过后端输出环接到视频切换矩阵,通过矩阵输出在监视器上显示。本大厦摄像机总数将在141台,本项目矩阵控制主机选用160入16出矩

37、阵,监视器为8台19英寸和1台42英寸,数量按摄像机与监视器的比例按10:1进行配置为16台,硬盘录像机按9台16路硬盘录像机设计。电梯专用摄像机10台半球吸顶摄像机127台室外球4台随着网络通讯技术的发展,对监控管理系统提出了新的要求,集中监控的目标是充分利用现有设备,在较小的投资下,实现监控系统的集中管理。完善原有的本地化安全防范手段,强化本地监控和远程管理中心两层安全防范机制,便于最大化的调动所有资源,处理突发事件,提高保安部门工作效率,因此海康威视公司针对目前市监控系统现状,结合甲方实际情况,希望监控系统达到功能如下:第2章 前端监控点提出网络监控管理系统的具体要求如下: 采集现场的视

38、音频信号,进行编码压缩处理后存入硬盘 同步实时传输(视频码流在25帧/秒下不应超过512Kbps) 支持软硬件故障自动报警,当系统发现如:视频信号丢失、视频压缩失效、硬盘故障、系统死机等故障时,能够自动向监控中心报警,并提供远程人工报修功能红外防水彩色摄像机 DS-2CC112P-IR1(IR3) 采用高性能SONY CCD; 分辨率高,480TVL,图像清晰、细腻; 低照度,0Lux With IR,支持自动彩转黑功能,实现昼夜监控; 支持背光补偿功能; 支持自动白平衡功能,色彩还原度高,图像逼真; 信噪比高,图像画面干净、悦目; 支持自动电子快门功能,适应不同监控环境; 支持自动电子增益功

39、能,亮度自适应; 采用先进的双环玻璃设计,图像更清晰; 符合美国IP66级防水设计,可靠性高; DC12V10一体化摄像机主要特性 采用高性能SONY CCD 分辨率高,图像清晰、细腻 低照度,0。1Lux F1。4 支持自动彩转黑功能,实现昼夜监控 防暴:IEC 600682-75测试,Eh,50J;EN 50102,超过IK10(注:IR1指10米红外,-IR3指30米红外)6寸中速智能球型摄像机产品特点系统功能: 采用1/4”索尼高性能CCD,图像清晰 精密电机驱动,反应灵敏,运转平稳,精度偏差少于0。1度,在任何速度下图像无抖动 支持RS485控制下对HIKVISION、Pelco-P

40、/D协议的自动识别 支持三维智能定位功能,配合DVR和客户端软件可实现点击跟踪和放大 支持数据断电不丢失 支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态 支持防雷、防浪涌、防突波功能 室外球达到IP66防护等级 支持曼码协议机芯功能: 支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度(彩色/黑白)自动/手动转换功能 云台功能: 水平方向360连续旋转,垂直方向5-90,无监视盲区 水平预置点速度最高可达75/s,垂直预置点速度最高可达50/s 水平键控速度为0。275/s,垂直键控速度为0。250/s 支持104个预置位 支持3条巡航扫描,每条可添加16个预置点 支持1条花样扫

41、描(可定制) 支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整 支持守望功能,预置点13/巡航扫描1/自动扫描1可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)集中监控中心 汇集全部监控点,进行集中的显示和录像; 日志维护功能,对于整个系统内各个用户的操作、软硬件设备维护进行详细记录,并分类保存在管理服务器的数据库中,以备日后查询。 WEB发布平台,支持领导查询终端通过IE浏览器对录像的统计查询,并可通过WEB页面直接浏览前端网点的实时视频图像,控制云台镜头。从以上的需求我们可以看出,监控联网要求对安全防范报警信息和音视频监控信息实现远传,信息传输的方式可以适应当前多种不同

42、的网络传输链路,只有采用高效的音视频信息的压缩方式,才能降低系统运行成本;而集中管理、远程控制的需求,则要求强化确保整个系统的稳定性和功效。 第3章 集中监控系统的规划:集中监控系统根据以上需求,图络拓扑图如下:从系统功能上分,系统分为前端监控部分、网络传输部分和集中监控部分。系统设备可分为前端音视频采集终端、中心控制终端、领导查询终端、流媒体服务器、.前端采集终端通过摄像机、拾音器等设备采集现场的音视频信号,通过采集终端进行数字化压缩,同时系统具有完备的自我监测功能,一旦系统软硬件发生问题,可自动将设备维护信息上传.中心控制终端安装控制中心软件,利用软件可浏览前端任意路视频信号,控制云台镜头

43、、接收报警信息、等。流媒体服务器配备高性能网卡,响应各个控制中心浏览前端视频的请求,提取前端实时视频流,通过流媒体服务器进行转发,提高网络利用效率,保证多用户的并发访问;领导查询终端安装控制中心软件,实现对前端视频的调用和控制.第4章 总体详细设计:针对以上系统方案设计,对系统进行详细设计如下: *安防监控系统设备清单序号设备名称型号/规格数量单位1电梯专用摄像机10台2半球吸顶摄像机127台3室外球4台4视频线SYV75511000米5电源线RVV21.011000米6六芯室外单模光缆2000米7控制线AWG18305米/轴1轴8光端机8V单模19个9光纤尾纤单模68条10光纤跳线单模68条

44、11硬盘录像机16路9台12硬盘希捷1T18块13视频BNC头1100个14监视器19寸8台15监视器42寸1台16监控电源19个17视频分配器9台18矩阵160入16出1台19电视墙1套20操作台1套21键盘1套22电脑1套4。1 前端监控点4.1.1前端硬件配置与选择前端各个监控点安装模拟摄像机,通过视频电缆、控制电缆汇总到汇集监控中心的嵌入式硬盘录像机.网络音视频监控系统在前端监控点的硬件主要包括:摄像机、云台、云台解码器及一些附加设备。 摄像机、镜头及云台的选择摄像机的选择,应根据摄像机的使用环境来确定。如背景光线较强,就应选择有自动白平衡及逆光补偿功能的;环境光线较暗,就应选低照度摄像机。对于其他一些可提高摄像效果的先进功能,可以适当采用,但图象质量还受到编解码技术和通道带宽的影响,因此提高摄像机摄像质量对提高远端图象质量的效果可能并不明显,所以在选择
