中央空调安装常识-风系统设计问题.doc

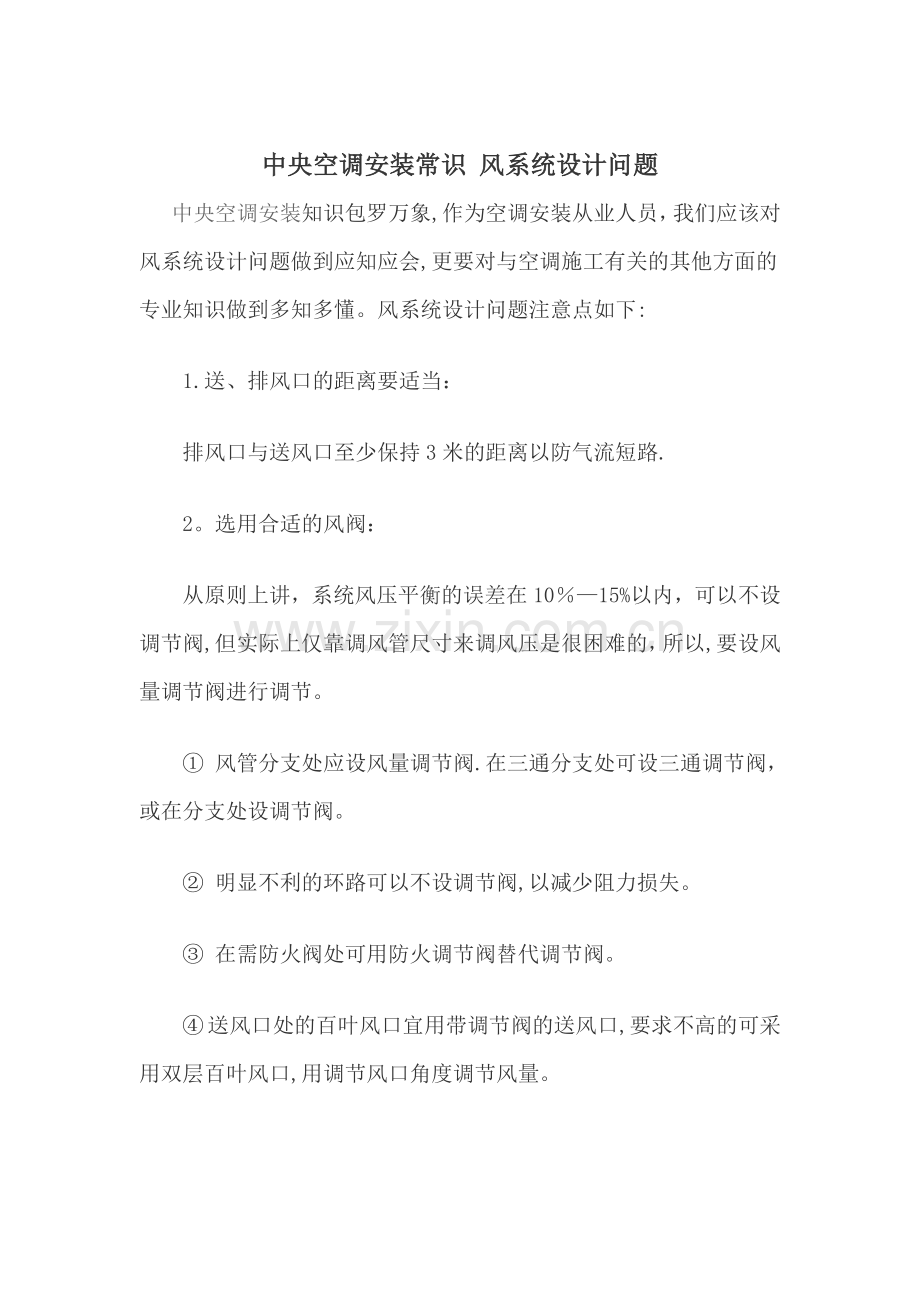

中央空调安装常识 风系统设计问题中央空调安装知识包罗万象,作为空调安装从业人员，我们应该对风系统设计问题做到应知应会,更要对与空调施工有关的其他方面的专业知识做到多知多懂。风系统设计问题注意点如下:1.送、排风口的距离要适当：排风口与送风口至少保持3米的距离以防气流短路.2。选用合适的风阀：从原则上讲，系统风压平衡的误差在1015%以内，可以不设调节阀,但实际上仅靠调风管尺寸来调风压是很困难的，所以,要设风量调节阀进行调节。 风管分支处应设风量调节阀.在三通分支处可设三通调节阀，或在分支处设调节阀。 明显不利的环路可以不设调节阀,以减少阻力损失。 在需防火阀处可用防火调节阀替代调节阀。 送风口处的百叶风口宜用带调节阀的送风口,要求不高的可采用双层百叶风口,用调节风口角度调节风量。 新风进口处宜装设可严密开关的风阀，严寒地区应装设保温风阀，有自动控制时，应采用电动风阀。3.风管的布置: 要尽量减少局部阻力，即减少弯管、三通、变径的数量 弯管的中心曲率半径不要小于其风管直径或边长,一般可用1.25倍直径或边长 为便于风管系统的调节，在干管分支点前后，应预留测压孔。测压孔距前面的局部管件的距离应大于5b(b为矩形风管的长边或圆形风管的直径），距后面的局部管件的距离应不小于2b。通风机出口处气流较稳定的管段上宜应预留测压孔。4.新风进口位置 进风口宜设在室外空气比较洁净的地方，保证空气质量 宜设在北墙上，避免设在屋顶和西墙上,并宜设在建筑物的背 阴处这样可以使夏季吸入的室外空气温度低一些 进风口底部距室外地面不宜小于两米,当进风口布置在绿化地带时，则不宜小于一米 应尽量布置在排风口的上风侧，且低于排风口,并尽量保持不小于10米的间距5。新风口的要求 宜采用固定百叶窗 多雨地区宜采用防水百叶窗以防雨水进入。 为防止鸟类进入，百叶窗内宜设金属网6。排风管的新做法类似酒店客房的排风系统设计可如下考虑：利用排气扇将室内风排到走廊的吊顶内,在走廊设排风管排风，为有效利用余热，排风机可设置于卫生间。图示：7。风口与边墙的距离风口距墙不应小于1米8。 风口的选用. 新风口，送风口用双层百叶风口 回风口用格栅风口 排风口用双层百叶 氟系统由于风量一般比较小，如要求冬季采暖需要，宜采用用双层百叶,不能用散流器。 风机盘管带两个风口时宜选用带调节阀的双层百叶9. 风口的凝露风口凝露是由于风口小，温度低.可加大风口尺寸防止凝露图示：10。静压箱的计算 静压箱控制风速宜不大于1.5m/s 出风截面积A=G/V(G为送风量)，各方向截面积应一样 一般的系统可以用风口变径加消音器代替静压箱.11.防排烟换气次数的确定. 消防水泵间不小于4次 变电室58次 变电室5-8次12.排烟口的布置。 走廊超过60米，做排烟口 电梯前室用常开型多叶送风口，每层设一个 楼梯间用自垂百叶风口，2-3层设一个13。房间的空气压力状态.建筑物内的空气调节房间应维持正压。建筑物内的厕所、盥洗间、各种设备用房应维持负压负压旅馆客房内应维持正压，盥洗间应维持负压餐厅的前厅应维持正压，厨房应维持负压。餐厅内的空气压力应处于前厅和厨房之间.14。吊顶内的风管布置原则从上到下依次为：排烟风管,排风管，送风管，水管15。送、排风口的相对位置空调房间并行送排风管时，送排风口尽量不要并列布置，最好交错布置16.送风管的设计:尽量使风在送风管内不倒走，确保良好的管内气流流动和出风效果17。三通与风管的搭接：和三通相接的管径要于三通的口径保持一致，不要变径，避免局部损失过大。
