桥梁工程作业及答案汇总.docx

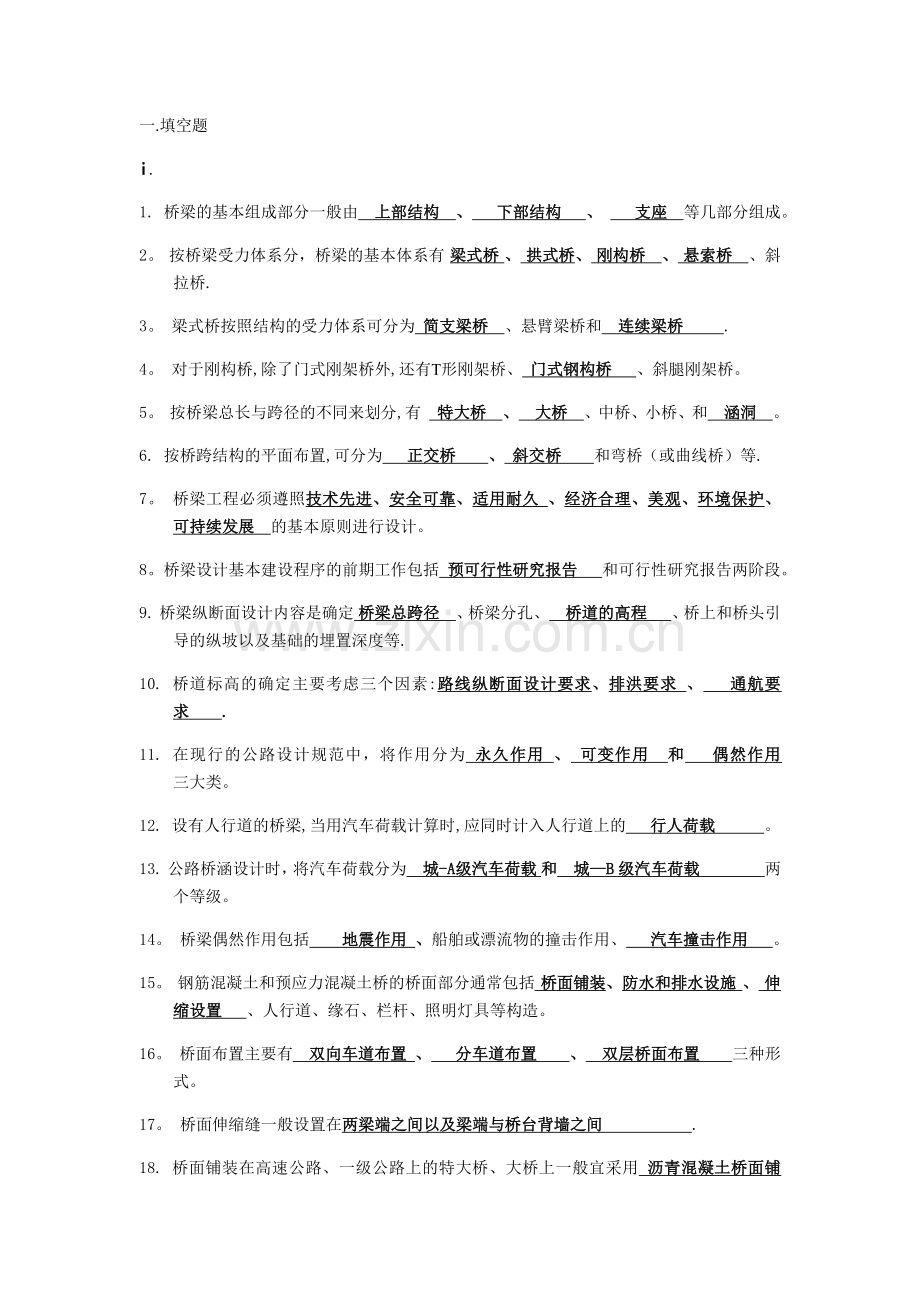

一. 填空题i.1. 桥梁的基本组成部分一般由 上部结构 、 下部结构 、 支座 等几部分组成。 2。 按桥梁受力体系分，桥梁的基本体系有 梁式桥 、 拱式桥、 刚构桥 、 悬索桥 、斜拉桥. 3。 梁式桥按照结构的受力体系可分为 简支梁桥 、悬臂梁桥和 连续梁桥 . 4。 对于刚构桥,除了门式刚架桥外,还有T形刚架桥、 门式钢构桥 、斜腿刚架桥。 5。 按桥梁总长与跨径的不同来划分,有 特大桥 、 大桥 、中桥、小桥、和 涵洞 。 6. 按桥跨结构的平面布置,可分为 正交桥 、 斜交桥 和弯桥（或曲线桥）等. 7。 桥梁工程必须遵照技术先进、安全可靠、适用耐久 、经济合理、美观、环境保护、 可持续发展 的基本原则进行设计。 8。 桥梁设计基本建设程序的前期工作包括 预可行性研究报告 和可行性研究报告两阶段。 9. 桥梁纵断面设计内容是确定 桥梁总跨径 、桥梁分孔、 桥道的高程 、桥上和桥头引导的纵坡以及基础的埋置深度等. 10. 桥道标高的确定主要考虑三个因素:路线纵断面设计要求、排洪要求 、 通航要求 . 11. 在现行的公路设计规范中，将作用分为 永久作用 、 可变作用 和 偶然作用 三大类。 12. 设有人行道的桥梁,当用汽车荷载计算时,应同时计入人行道上的 行人荷载 。 13. 公路桥涵设计时，将汽车荷载分为 城-A级汽车荷载 和 城B 级汽车荷载 两个等级。 14。 桥梁偶然作用包括 地震作用 、船舶或漂流物的撞击作用、 汽车撞击作用 。 15。 钢筋混凝土和预应力混凝土桥的桥面部分通常包括 桥面铺装、防水和排水设施 、 伸缩设置 、人行道、缘石、栏杆、照明灯具等构造。 16。 桥面布置主要有 双向车道布置 、 分车道布置 、 双层桥面布置 三种形式。 17。 桥面伸缩缝一般设置在两梁端之间以及梁端与桥台背墙之间 . 18. 桥面铺装在高速公路、一级公路上的特大桥、大桥上一般宜采用 沥青混凝土桥面铺装 。 ii。1。 按受力特征混凝土梁桥可分为简支梁桥、连续梁桥、悬臂梁桥等三种基本体系. 2. 刚构桥按受力体系可分为连续刚构桥、斜腿刚构桥、门式刚构桥和T形刚构桥等四种主要类型。3。 梁式桥的支座一般分为固定支座和活动支座两种。 4。 橡胶支座一般可分为板式橡胶支座、四氟橡胶滑板支座、球冠圆板式橡胶支座和盆式橡胶支座四类。 5。 板式橡胶支座一般不分固定支座和活动支座。 6。 对于斜桥或圆形柱墩的桥梁可采用圆形板式橡胶支座。7。 板桥按施工方法可分为整体式板桥和装配式板桥。 8。 装配式简支梁桥按主梁的横截面形式可分为型、T型、箱型三种基本类型。 9。 支架形式应根据桥孔跨径、桥位处地形和地质条件、水位高低及漂流物影响等因素合理选择。 10。 支架按材料可分为木支架、钢支架、钢木混合支架和万能杆件拼装支架等。 11。 模板按其装拆方法分类，可分为拼装式、整体式.iii。1. 拱桥上部结构的主要受力构件是拱圈2. 上承式拱桥的上部结构由主拱圈和拱上建筑组成。 3. 拱桥的下部结构由桥墩、桥台及基础等组成,用以支承桥跨结构. 4. 按照截面的型式可以分为板拱桥、混凝土肋拱桥、箱形拱桥、双曲拱桥、钢管混凝土拱桥和劲性混凝土拱桥 5. 梁拱组合体系桥是将梁和拱两种基本结构组合起来，一般可分为有推力和无推力两种类型。 6. 拱桥的标高主要有四个:即桥面标高、拱顶面标高、起拱线标高和基础底面标高.7. 起拱线标高由矢跨比要求确定。 8. 拱的水平推力与垂直反力之比值，随矢跨比的减少而增大 9. 一般情况下,多孔拱桥最好选用等跨分孔的方案。 10. 在不等跨连续拱桥相邻两孔中，大跨径用矢跨比较大的拱. 11. 拱肋是拱桥的主要承重结构，可由混凝土、钢筋混凝土、劲性骨架混凝土组成. 12. 拱肋的截面型式分为实体矩形、工字形、箱形、管形和劲性骨架混凝土箱形等. iv.1. 桥梁墩台与基础统称为桥梁下部结构。 2. 桥梁墩台一般由墩(台)帽(或拱座)、墩台身和 基础 三部分组成。 3. 桥梁墩台，总体上可以分为重力式墩台和 轻型墩台两种。 4. 梁桥桥墩按其受力特点可分为刚性墩和柔性墩 。 5. 桥梁墩台基础的种类一般包括有刚性扩大基础 、桩基础及沉井基础等。 6. 常用的轻型桥台有八字形桥台 、U字形桥台、背撑式桥台等几种类型. 7. 拱桥的组合式桥台由前台和后座两部分组成。 二. .选择题1. 常规桥梁采用( C ）两阶段设计。 A。初步设计和技术设计 B。技术设计和施工图设计 C.初步设计和施工图设计 D.方案设计和技术设计 2。 对于通航河流，分孔时首先应满足（ B）要求. A。上、下部结构的总造价趋于最低 B。通航要求 C.考虑地质情况的影响 D.技术和美观的要求 3. 以下哪种作用属于永久作用( D ） A.汽车引起的土侧压力 B。支座摩阻力 C。汽车撞击作用 D.土侧压力 4。 下列哪种计算要求采用车道荷载来进行计算（ A ） A。桥梁结构的局部加载 B。涵洞的土压力 C。桥梁结构的整体计算 D。挡土墙的土压力 5。 在多车道桥梁上,当桥梁横向布置车队数等于或大于（B )时，应考虑计算荷载的横向折减。 A。1 B。2 C.3 D。4 6。 在大桥和特大桥中，因结构体系的原因,板面桥常受（ A )的交替作用。 A.拉、压应力 B.拉、剪应力 C。剪、压应力 D。剪应力 7. 当桥面纵坡大于( C ）而桥长大于50m时，桥上每隔1215m设置一个泄水管。 A.1% B。1。5 C。2 D。2.5 8。 下列选项中不属于橡胶支座的优点的是（C) A.构造简单 B.加工方便、造价低 C。构造复杂 D.安装方便 9。 下列选项中不属于支座上的纵向水平力的是（B) A.汽车荷载的制动力 B。流水压力 C。风力 D.支座摩阻力 10。拱桥在竖向荷载作用下，两端支承处除有竖向反力外，还产生（ C） A.拉力 B.水平拉力 C。水平推力 D.竖直拉力 11。拱桥按结构的体系分类，下列不属于此划分范畴的是（D ） A.简单体系 B。桁架拱桥 D.刚架拱桥 D.板拱桥 12。拱的垂直反力与水平推力之比值，随矢跨比的增大而( D ） A。减小 B。不变 C。无关 D.增大 13。桥梁的（ B）反映了其泄洪能力 A。计算跨径 B.总跨径 C.净跨径 D。桥梁高度 14.斜拉桥的上部结构中塔柱的主要受力特点是（A ) 受拉为主 B。受剪为主 C。受弯为主 D。受压为主 15。斜拉桥的上部结构主要由（A ）组成 A。塔柱、主梁和斜拉索 B. 塔柱、主梁 C.主缆、塔柱、主梁 D。 主缆、塔柱、吊杆 16.重力式桥台的主要特点是依靠（ B ）来平衡外力而保持其稳定。 A。 台后土压力 B。 自身重量 C。 台内填土 D. 锥坡填土 17。现浇混凝土桥台一般根据当地气候及施工条件，每隔（ A )设置一道伸缩缝. A。510m B。2m C.随便设置 D.1520m 18。墩台发生不均匀沉降时，桥跨结构内会产生附加内力的是（ D ） A。 简支梁桥 B。 单悬臂梁桥 C. 双悬臂梁桥 D. 连续梁桥 19.下列中不属于轻型桥台的是( C） A.八字形桥台 B.一字形桥台 C。重力式桥台 D.耳墙式桥台 三.判断题1. 桥梁是公路或城市道路的重要组成部分。（ ） 2. 对于技术上复杂的特大桥、互通式立交桥或新型桥梁结构,不需进行技术设计.( ) 3。 最经济的分孔方式就是使上下部结构的总价趋于最低.（ ) 4. 桥梁分孔与施工方法、施工能力及施工进度等无关.（ ) 5. 桥梁横断面的设计，主要是决定桥面的宽度和桥跨结构横截面的布置。（ ） 6。 人行道的宽度为0。75m或1m，大于1m时按1m的级差增加.（ ) 7。拱桥当采用无铰拱时对地基的条件要求高。（ ） 8.拱桥跨越能力较大，耐久性能好，维修、养护费用少.（ ） 9。在简单体系拱桥中,桥面系结构参与主拱肋（圈）一起受力.（ ) 10.钢管混凝土拱桥属于钢混凝土组合结构中的一种，主要用于以受弯为主的结构.（ ) 11。拱桥的整体布置的主要内容包括：拟采用的拱桥结构形式及结构体系；确定桥梁的长度、跨径及孔数；拱的主要几何尺寸；桥上及桥头引道的纵坡等。（ ）12。起拱线标高代表着建桥高度。( ） 13。应从通航、泄洪和上下部结构受力等综合因素确定矢跨比。（ )14.通常是大跨径用重质的拱上填料或采用实腹式拱上建筑.（ ）15。 重力式墩台适用于任何地基的大、中跨径桥梁.() 16。重力式桥墩墩身的顶宽，对小跨径桥不宜小于80cm;对中跨径桥不宜小于100cm。（ ） 17。框架墩的典型的结构形式是钢筋混凝土V形墩和Y形墩。（ ） 18。拱桥桥墩的墩帽顶面的边缘应设置水平面拱座。（ ) 19.在拱桥墩顶应全部设置支座.（ ）20。轻型桥台对地基的承载力要求比较高。（ ) 7。 高速公路、一级公路上的桥梁必须设置护栏.( ）21. 计算矢高：是拱顶截面形心至相邻两拱脚截面形心连线的垂直距离。 （ ）22。通航净空：就是在桥孔中垂直于水流方向所规定的空间界限,任何结构构件或航运设施均不得伸入其内。（ ）23。 基础变位作用属于可变作用.（ ）24. 作用效应组合是指结构上几种作用分别产生的效应的随机叠加.( ) 25。 当桥梁计算跨径大于150m时，应考虑车道荷载的纵向折减.（ ）26。 验算地基应力时，须考虑水的浮力。（ ) 27。 设有人行道的桥梁，当用汽车荷载计算时，应同时计入人行道上的人群荷载。（ ）28。 通常当桥面纵坡大于2而桥长小于50m时，桥上就不设泄水孔道.（ ）29。 人行道顶面应做成倾向桥面11。5的排水横坡。（ ）30。 伸缩缝（变形缝)可以设置在桥面的任何部分。( ) 31。 温度下降不会引起桥梁的缩短。（ ）四。简答题1. 桥梁按主要承重结构用的材料分类有哪些? 答：污工桥 钢筋混凝土桥 预应力混凝土桥 钢桥 钢-混凝土组合桥 和木桥。 2。 按照受力体系划分，桥梁可分为哪几种基本体系？阐述各种桥梁体系的主要受力特点？ 答:按照桥梁受力体系分类，可分为梁式桥、拱式桥和悬索桥三大基本体系。梁式桥是一种在竖向荷载作用下无水平反力的结构由于外力（恒载和活载)的作用方向与桥梁结构和轴线接近垂直，因而与同样跨径的其它结构体系相比，梁桥内产生的弯矩最大，即梁式桥以受弯为主。拱式桥的主要承重结构是主拱圈或拱肋，拱圈或拱肋以受压为主，桥墩和桥台将承受水平推力。悬索桥在桥面系竖向荷载作用下，通过吊杆使主缆承受巨大的拉力，主缆悬跨在两边塔柱上，锚固于两端的锚碇结构中;锚碇承受主缆传来的巨大拉力,该拉力可分解为垂直和水平分力，因此,悬索桥也是具有水平反力（拉力)的结构.3. 桥梁分孔应考虑哪些主要因素? 答：1)对于通航河流，在分孔时首先应满足桥下的通航要求。 2）对于平原区宽阔河流上的桥梁,通常在主河槽部分按需要布置较大的通航孔,而在两侧浅摊部分按经济跨境进行分孔。 3)对于在山区深谷上、水深流急的江河上，或在水库上修桥时,为了减少中级桥墩，应加大跨径. 4）对于采用连续体系的多孔桥梁,应从结构的受力特性考虑，使边孔与中孔的跨中弯矩接近相等，合理的确定相邻跨之间的比例 5）对于河流中存在不利的地质段，在布孔时为了使桥基避开这些区段,可以适当加大跨径。4。 桥梁设计方案的比选应遵循怎样的步骤？ 答：（1）明确各种高程的要求 (2）桥梁分孔和初拟桥型方案草图 (3)方案初筛 （4)详绘桥型方案 （5）编制估算或概算 （6)方案的选定和文件汇总5。路桥涵结构按正常使用极限状态设计时，采用哪两种效应组合？ 答:公路桥涵结构按正常使用极限状态设计时,采用以下两种效应组合： （1）作用效应短期组合.永久作用标准值效应与可变作用频遇值效应相组合. (2）作用长期效应组合。永久作用标准值效应与可变作用准永久值效应相结合。6. 桥面铺装的主要作用是什么？桥面铺装一般有哪几种类型? 答：桥面铺装的主要作用是保护桥面板不受车辆轮胎的直接磨耗,防止主梁遭受雨水的侵蚀,并能对车辆轮重的集中荷载起一定的分布作用。 桥面铺装可采用水泥混凝土、沥青表面处治和沥青混凝土等各种类型。7. 桥面伸缩缝装置的主要作用是什么?伸缩缝装置的设置有何基本要求? 答：桥面伸缩缝装置的主要作用是适应桥梁上部结构在气温变化活载作用，混凝土收缩徐变等因素的影响下变形的需要,并保证车辆通过桥面时平稳。一般设置在两梁端之间以及梁端与桥台背墙之间。需要注意的是，在伸缩缝附近的栏杆、人行道结构也应断开,以满足梁体的自由变形。8。 一般来说为什么连续梁桥比简支梁桥跨越能力大? 答:连续梁桥属于超静定结构，在竖向荷载作用下支点截面产生负弯矩。连续梁与同等跨径 的简支梁相比，其跨中弯矩显著减小，从而跨越能力大. 9. 简述混凝土简支板桥的优缺点、主要截面型式？ 答：1)优点 （1）建筑高度小，适用于桥下净空受限制的桥梁，与其他类型的桥梁相比,可以降低桥头引道路堤高度和缩短引道长度.（2)外形简单,制作方便。(3）做成装配式板桥的预制构件时，重量轻，架设方便.2）缺点 (1）跨径不宜过大，跨径超过一定限度时，截面显著加高，从而导致自重过大.(2）由于截面材料使用的不经济，使板桥建筑高度小的优点也因此被抵消。主要截面型式有实心板桥、空心板桥和异型板桥.10. 现浇施工法是一种传统的桥梁施工方法，试阐述其主要的特点? 答：现浇施工法有以下特点:（1)无需专门的预制场地和大型起重、运输设备; （2）梁体结构中横桥向的主筋不中断，结构的整体性好;(3）支架、模板等周转材料用量大、周期长,施工工期长、费用高;（4）施工受季节影响大，质量不易控制，施工管理较复杂.11。拱桥的受力特点是什么？答:拱桥与梁桥不仅外形上不同，而且在受力性能上有着较大的区别.拱桥在竖向荷载作用下，两端支承处除有竖向反力外，还产生水平推力。正是这个水平推力，使拱内产生轴向压力，并大大减小了跨中弯矩，使之成为偏心受压构件，截面上的应力分布与受弯梁的应力相比，较为均匀。因而可以充分利用主拱截面的材料强度,使跨越能力增大.12。拱桥的主要优点是什么? 答:（1)能充分做到就地取材，与钢筋混凝土梁桥相比，可节省大量的钢材和水泥;（2)跨越能力较大；（3）构造较简单,尤其是圬工拱桥,技术容易被掌握，有利于广泛采用； （4）耐久性能好，维修、养护费用少;（5）外形美观.13。不等跨拱桥处理方法有哪些？ 答：（1）采用不同的矢跨比；（2）采用不同的拱脚标高;（3）调整拱上建筑的恒截重量；（4）采用不同类型的拱跨结构。14。桥梁墩台一般由哪三部分组成，各自的作用是什么? 答：桥梁墩台一般由墩台、墩身和基础三部分组成.墩台是指梁桥墩台顶端的承力与传 力构件部分，它通过支座承托着上部结构，承受很大的竖向支承反力，并将支座传来的 集中力分散给墩台.墩身是桥梁墩台的结构主体。墩身指墩帽(或拱座)以下、基础顶面 以上的构造部分，它是一个承受压弯联合作用的构件。基础是桥梁墩台直接与地基接触 的最下构件部分，它的作用是保证桥梁墩台安全埋入土层之中,并将桥梁的全部作用传 至地基.15.阐述重力式墩台与轻型墩台的主要特点？ 答：重力式墩台的主要特点是靠自身重力来平衡外力而保持其稳定.因此,墩台身比较 厚实，可以不用钢筋，而用符合材料强度等级的石材或片石混凝土建成.它适用于地基良好 的大、中跨径桥梁，或流水、漂流物较多的河流中。轻型墩台一般由钢筋混凝土构成，其构 造特点是利用结构的抗弯能力和整体刚度来减少台身的体积而使墩台优化。 它自重较小, 对 地基强度的要求低，为软土地基上的墩台提供了经济可行的结构形式.
