太阳能路灯工程监理细则.doc

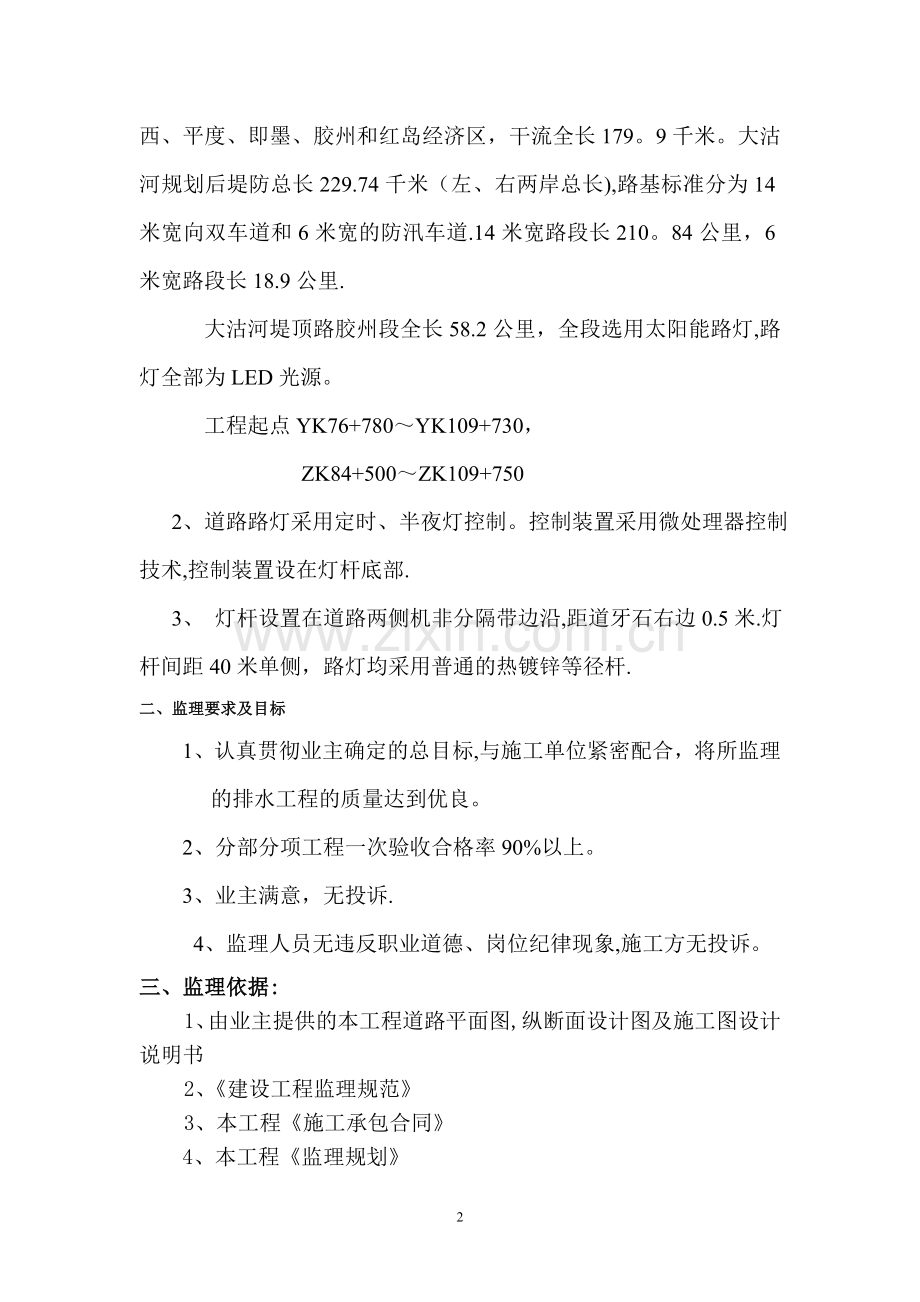

B13太阳能路灯监理实施细则内容提要：专业工程特点监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师：日 期：目录一、 工程概况及专业特点.3二、 监理的要求及目标。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。3三、 监理依据.3四、 监理工作流程。4五、 监理工作的控制要点及目标值。5一、工程概况 1、大沽河是青岛的母亲河，发源于烟台招远市的阜山西麓，流经莱西、平度、即墨、胶州和红岛经济区，干流全长179。9千米。大沽河规划后堤防总长229.74千米（左、右两岸总长),路基标准分为14米宽向双车道和6米宽的防汛车道.14米宽路段长210。84公里，6米宽路段长18.9公里. 大沽河堤顶路胶州段全长58.2公里，全段选用太阳能路灯,路灯全部为LED光源。 工程起点YK76+780YK109+730， ZK84+500ZK109+750 2、道路路灯采用定时、半夜灯控制。控制装置采用微处理器控制技术,控制装置设在灯杆底部. 3、 灯杆设置在道路两侧机非分隔带边沿,距道牙石右边0.5米.灯杆间距40米单侧，路灯均采用普通的热镀锌等径杆.二、监理要求及目标1、认真贯彻业主确定的总目标,与施工单位紧密配合，将所监理的排水工程的质量达到优良。2、分部分项工程一次验收合格率90%以上。3、业主满意，无投诉.4、监理人员无违反职业道德、岗位纪律现象,施工方无投诉。三、监理依据:1、由业主提供的本工程道路平面图,纵断面设计图及施工图设计说明书2、建设工程监理规范3、本工程施工承包合同4、本工程监理规划5、电器装置安装工程低压电器施工及验收规范GB50254966、电器装置安装工程低压1KV及以下配线工程施工及验收规范 GB255967、电器装置安装工程电气照明装置施工及验收规范GB50259968、电器装置安装工程接地装置施工及验收规范GB5016992四、监理工作流程要求填报栏目填写附属工程开工申请报告施工组织设计、工艺流程、验收准备工作工人、技术人员数量材料进场情况试验资料承包人审核附属工程开工申请报告监理工程师承包人根据合同条款、规范、要求自检合格，并报有关资料监理人员旁站检查返工监理工程师填写质量验收单审核结果试验监理工程师试验室抽样检验现场监理人员现场检查承包人填写质量验收报验单开工审核结果材料清单(水泥、钢筋、砂、石、石灰、管材等)材料出厂合格证材料质保书材料复试报告（按规定抽查复试）监理工程师在表A3.2签署监理意见总监或总监代表材料进场使用申报单表：A3.2施工单位检查合格证、质保书、试验报告监理工程师 原材料的质量控制程序主要材料出厂证明、检验报告目录表：通19施工单位五、监理工作的控制要点及目标值(一）电力电缆线路及配电装置控制监理1、电力电缆线路及配电装置控制施工要求(1) 电力电缆及其附件的型号、电压、规格、长度、技术指标应符合设计要求。（2）电缆管的加工、连接及敷设、电缆支架、桥架的配制与安装应符合国标（GB50168-92）电气装置安装工程电缆线路施工及验收规范中的有关规定。(3)电力电缆的敷设、径路、数量、埋深、防护、弯曲半径、电缆终端及电缆头的制作等应符合设计要求及国标（GB5016892）电气装置安装工程电缆线路施工及验收规范中的有关规定.(4） 电缆终端与电气装置的连接应符合国标（GBJl49-90）电气装置安装母线装置施工及验收规范中的有关规定。（5) 直埋电缆、敷设于地下、建筑物墙内等的管道电缆，必须有隐蔽工程的技术记录，覆盖前应经隐蔽工程验收合格.(6） 配电装置的型号、规格、数量、外形尺寸及安装位置应符合设计要求.（7)设备基础的位置、结构、外形尺寸、预埋件及预留孔必须符合设计要求。(8) 设备基础的抗压强度应符合设计要求，基础的外观光滑、平整、美观。外露部分的混凝土表面应平整，不允许出现蜂窝麻面.必须提供基础制作的隐蔽工程记录和有关检测报告.(9）电源箱、配电箱、分线箱的安装、接线板的制作安装应符合设计要求及国标(GB5017192）电气装置安装工程盘、柜及二次回路结线施工及验收规范中的有关规定。（10）电缆支架、桥架、配电装置应具有良好的接地，接地电阻应符合设计要求及国家现行有关标准的规定。2 电力电缆线路及配电装置控制监理重点电力电缆和电源箱、配电箱、分线箱等配电装置的质量应符合现行国家标准.电缆敷设及设备安装前应首先进行开箱验收，做好验收记录。重点验收以下内容:电缆型号、电压、规格、长度,设备型号、规格和数量（与设计文件相对照)。 检查三证(合格证、质保单和技术资料)是否齐全；进口设备尚需检查商检证.设备应有铭牌。 外观检查：电缆外观应无损伤、绝缘良好。检查设备有无损伤，镀层、漆层是否完整、无损伤,零配件是否完好无损。 电缆附件、设备配件、附件、备件是否齐全。 设备与装箱清单相符，应无差错。必要时进行电气特性试验.（2）电力电缆敷设的随工检查,主要检查： 电力电缆敷设前应先测量单盘电缆的直流电阻和绝缘电阻值，是否符合质量标准。 按照施工要求（2)检查电缆管是否有穿孔、裂缝和显著的凹瘪现象，内壁是否光滑,管口有无毛刺和尖锐棱角。连接套管的长度和连接工艺、电缆支架、桥架的制作、安装、防腐是否符合设计要求及施工规范。 按照施工要求3)检查电缆的径路、根数、固定、埋深、防护、弯曲半径、电缆终端及电缆接头的制作、密封.电缆在手（人）井中、终端及接头附近的预留长度。 检查标志牌装设是否齐全、正确、清晰。在电缆终端、电缆接头、拐弯处、夹层内、隧道及竖井两端、电力人井内等地是否装饰标志牌.电缆终端的相色标志是否与系统相位一致。直埋电缆在直线段每隔50100m处、电缆接头处、转弯处、进入建筑物等处是否设置有明显的方位标志或标桩。 配电装置的安装、配线的随时检查。主要检查: 是否符合前述施工要求(6）、(7)、（8）的要求。电源箱、配电箱、分线箱等设备在基础上安装是否牢固、垂直、平稳。装置于户外的设备是否具有良好的防水、防潮、防尘性能. 箱内电器元件质量、型号、规格是否符合设计要求，安装是否牢固、接头有否压紧、接触是否良好，配线应整齐、清晰、美观,导线绝缘应良好、无损伤,电缆芯线和所配导线的端部应标明其回路编号，编号应正确，字迹清晰且不易脱色。 电力电缆的技术指标和配电装置各种功能的测试检查。可根据质量标准和设计文件、合同文件所规定的各项功能要求进行逐项测试。 接地系统的测试检查。电缆支架、桥架、配电装置的金属外壳接地是否牢固、良好.接地电阻值4。 电力电缆线路及配电装置控制质量标准 电力电缆直流电阻(敷设前），应符合相应的国家标准及出厂质量指标。电力电缆绝缘电阻（敷设前)，芯线对地、芯线之间40M km（20）.直埋电缆埋深应符合国标（GB50168-92)电气装置安装工程电缆线路施工及验收规范中第5。4。2条的规定.上下部铺设的软土层或砂层的厚度100mm，并加盖保护板。 金属电缆管套接短套管的长度2.2D（D 为金属电缆管外径）,硬质塑料管套接管的长度1。53d（d:为塑料管内径）.套管电缆埋深。水泥管、塑料管、石棉水泥管、路面至管顶的最小深度：人行道下0。5m，车行道下0.7m；钢管：人行道下0.2m，车行道下0。4m。 电装置及馈电线路绝缘电阻（相间、对N 线、对PE 线)O5（测量馈电线路绝缘电阻时应将断路器、用电设备、电器和仪表等断开）. 缆支架、桥架的外形尺寸、安装尺寸、，配电装置基础的外形尺寸、安装尺寸、预埋件及预留孔尺寸，应符合设计要求.源箱、配电箱、分线箱等箱体垂直度：当箱体高在50cm以下时1.5mm；当箱体高在50cm及其以上时3mm。 缆支架、桥架、电源箱、配电箱、分线箱箱体接地电阻4。电力电缆线路及配电装置控制检验方法见下表：电力电缆线路及配电装置检验方法，见表盘柜安装的允许偏差表序号质量控制点检查方法检 查 频 率备 注旁站随工检查测量测试观察试验出厂资料质保资料1电力电缆三证检查2电力电缆数量、型号、规格3单盘电缆直流电阻值（敷设前）4单盘电缆绝缘电阻值（敷设前）5电缆管套接管6电力电缆的布放敷设7配电装置及馈电线绝缘电阻8电缆支架、桥架、接地装置及接地电阻值9配电装置三证检查10配电装置型号、规格、数量11配电装置基础设施12配电装置安装牢固、垂直13电源箱、配电箱、分线箱接地电阻14配电装置元件固定及配线15配电装置外观质量(二）道路照明控制监理1 道路照明控制施工要求 路照明设备（照明光源、照明灯具、照明灯杆）及其附件的型号、规格、数量、技术指标应符合设计要求，随机技术文件应齐全。 灯基础的位置、结构、外形尺寸、预埋件、底脚螺栓的规格、间距必须符合设计要求。预埋件铁板必须保持水平，底脚螺栓的螺纹应完整无损、无锈蚀现象。 灯基础的混凝土强度应符合（JTJ091-97)公路工程质量检验评定标准附录中有关的规定.基础的外观光滑、平直、美观.外露部分的混凝土表面应平整，不允许出现蜂窝麻面.必须提供基础制作的隐蔽工程记录和有关检查报告。 灯供电电缆工程的施工及质量应符合第二点电力电缆线路及配电装置中的施工要求。 灯杆应挺直，无弯曲，表面无裂纹。金属杆表面应有防腐措施。防护层的厚度应符合设计要求,防护层应光滑、牢固，不应有剥落现象. 灯杆的安装位置应正确,灯杆偏离中心线不应超过50mm。灯杆安装应牢固、垂直，悬臂伸向交通流方向.灯杆的维修门不应设置在靠近交通流的一侧。安装完毕后，底座法兰和固紧螺栓应用水泥砂浆包封. 触及的金属杆等金属照明设备均需保护接地，接地电阻10. 灯具型号、安装高度应符合设计要求。灯具应完整无损、安装牢固、俯角正确。所有室外灯具必须是全天候.防护等级应符合(GB4208-84)外壳防护等级的分类标准中的IP55以上的要求,金属部件应防腐，灯具的可拆卸部分应安装密封垫圈,以防止水汽和灰尘进入。电源的功率、灯具的功率因数应符合设计要求. 照明控制应符合设计要求.户外照明控制设备和器件应安装在具有防水措施的箱体内。箱体必须用优质镀锌钢板或不锈钢板制成,箱门要防水密封,箱体防护等级不低于(GB420884)外壳防护等级的分类标准中IP55. 照明控制箱或配电箱的安装应符合设计要求及国标GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范中的有关规定. 照明控制箱或配电箱内各电气元件布置整齐合理、安装牢固、接线可靠、配线整齐美观,绝缘电阻值O5M。箱内各紧固元件无松动。箱体支架及非导电金属构件均需保护接地，接地电阻4.2. 道路照明控制监理重点各种设备的质量应符合现行国家有关标准。设备在安装前应首先对其进行开箱验收,做好验收记录。重点验收以下内容： 设备规格、型号和数量与施工合同文件相对照。 检查三证（合格证、质保单和技术资料）是否齐全，进口设备尚需检查商检证。另外设备应有铭牌. 设备外观检查。主要检查设备有无损伤,镀层、漆层、零配件是否完好无损。 设备配件、附件、备件是否齐全. 设备与装箱清单相对照有无差错。 必要时应进行电气特性的试验. 路灯供电电缆的验收与第二点监理重点的第1)条相同。 路灯安装的随时检查，主要检查: 路灯基础的施工是否符合施工要求第2)、3)条施工规范的要求. 路灯立杆是否符合施工要求第5）、6）条的要求。灯具的安装是否符合施工要求第8）、9）条的要求. 路灯供电电缆敷设的随时检查与第二点监理重点第2）条相同. 照明控制箱或配电箱安装的随时检查,主要检查：a。是否符合施工要求第10）、11）、12）条施工规范的要求。 b。箱子在基础上安装是否牢固、垂直、平稳，装置于户外的设备是否具有良好的防水、防潮、防尘性能。(4) 照明设备、供电电缆、照明控制设备的技术指标和功能的测试检查.可根据质量标准和设计文件、合同文件所规定的各项功能要求进行逐项测试。(5） 接地要求的检查金属灯杆、路灯控制箱、配电箱金属外壳的接地是否牢固、良好.接地电阻是否符合设计要求。（6）道路照明控制质量标准 路灯基础、设备基础的外形尺寸、预埋件、预留孔、底脚螺栓的规格、间距应符合设计要求. 灯杆的垂直度3mm/m。 路灯杆的安装位置:灯杆偏离中心线50mm。 路灯金属灯杆的接地电阻10. 路灯控制箱、配电箱的接地电阻4。 路灯控制箱、配电箱及馈电线路的绝缘电阻值(相间、对地）O5M. 路灯供电相序应符合设计要求. 路灯启动后应正常点亮。 路灯的光控、时控功能应符合设计要求.路灯供电电缆工程质量标准与第二点质量标准相同。(7） 道路照明控制检验方法，见下表：序号质量控制点检查方法检 查 频 率/备 注旁站随工检查测量测试观察试验出厂资料质保资料1设备三证检查1002设备数量、型号、规格1003设备基础实施204设备安装1005设备配线506路灯灯杆的垂直度207路灯灯杆的安装位置（偏离中心的距离)208路灯金属灯杆的接地电阻*209控制器压线1510蓄电池电压测量1011路灯启动后应正常点亮*10012光控功能*10013时控功能*10014设备外观检查*100道路照明设备检验方法13
